ГОСТ Р 58092.1-2021 Системы накопления электрической энергии (СНЭЭ). Термины и определения

Обозначение:
ГОСТ Р 58092.1-2021
Наименование:
Системы накопления электрической энергии (СНЭЭ). Термины и определения
Статус:
Принят
Дата введения:
12.01.2021
Дата отмены:
-
Заменен на:
-
Код ОКС:
01.040.29, 13.020, 27.010, 29.020, 29.220, 29.240.99

Текст ГОСТ Р 58092.1-2021 Системы накопления электрической энергии (СНЭЭ). Термины и определения

>

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ГОСТР

58092.1— 2021



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ НАКОПЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ (СНЭЭ)

Термины и определения

(IEC 62933-1:2018, NEQ)

Издание официальное

Москва Стандартинформ 2021

Предисловие

  • 1 РАЗРАБОТАН Национальной ассоциацией производителей источников тока «РУСБАТ» (Ассоциация «РУСБАТ») и Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» ()

  • 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи»

  • 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2021 г. N? 456-ст

  • 4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 62933-1:2018 «Системы накопления электрической энергии (СНЭЭ). Часть 1. Термины и определения» (IEC 62933-1 «Electric Energy Storage (EES) Systems— Part 1: Terminology». NEQ)

  • 5 ВЗАМЕН ГОСТ P 58092.1—2018

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N9 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

© Стацдартинформ. оформление. 2021

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Содержание

  • 1 Область применения

  • 2 Нормативные ссылки

  • 3 Термины и определения

Алфавитный указатель терминов на русском языке

Алфавитный указатель эквивалентов терминов на английском языке

Алфавитный указатель буквенных обозначений

Приложение А (справочное) Примеры для иллюстрации терминов

Библиография

Введение

Настоящий стандарт разработан с учетом современной терминологии, принятой и разрабатываемой в рамках МЭК/ТК120 «Системы накопления энергии» и МЭК/ТК1 «Терминология», с целью обеспечения взаимопонимания между специалистами, изготовителями и потребителями систем накопления электрической энергии (СНЭЭ).

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий области СНЭЭ.

Для каждого понятия установлен один стандартизованный термин.

Нерекомендуемые к применению термины-синонимы приведены в крутых скобках после стандартизованного термина и обозначены пометой «Нрк».

Термины-синонимы без пометы «Нрк» приведены в качестве справочных данных и не являются стандартизованными.

Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т. л.) термина, имеющие общие терминоэлементы.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.

Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.

В стандарте приведен алфавитный указатель терминов на русском языке, а также алфавитный указатель эквивалентов терминов на английском языке.

Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой. — светлым, синонимы — курсивом.

ГОСТ Р 58092.1—2021

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ НАКОПЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ (СНЭЭ) Термины и определения

Electric Energy Storage (ESS) Systems. Terms and definitions

Дата введения — 2021—12—01

  • 1 Область применения

Настоящий стандарт устанавливает термины и определения понятий в области СНЭЭ. в том чис-ле термины, необходимые для определения параметров устройств, методов испытаний, проектирова-ния. установки, вопросов безопасности и охраны окружающей среды.

Настоящий стандарт распространяется на СНЭЭ. входящие в состав электрической сети/энер-госистемы и предназначенные для решения задач на стороне субъекта электроэнергетики, а также присоединенные к электрической сети и предназначенные для решения задач на стороне потребителя.

Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы (по данной научно-технической отрасли), входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.

  • 2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 32144—2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ IEC 60050*411—2015 Международный электротехнический словарь. Часть 411. Машины вращающиеся

ГОСТ IEC 60050-651—2014 Международный электротехнический словарь. Часть 651. Работа под напряжением

ГОСТ IEC 60050-901—2016 Международный электротехнический словарь. Часть 901. Стандартизация

ГОСТ IEC 60050-903—2017 Международный электротехнический словарь. Часть 903. Оценка риска

ГОСТ IEC 60050-904—2017 Международный электротехнический словарь. Часть 904. Стандартизация в области окружающей среды для электрических и электронных изделий и систем

ГОСТ IEC 62040-1—2018 Системы бесперебойного энергоснабжения (UPS). Часть 1. Общие положения и требования безопасности к UPS

ГОСТ Р 22.0.05—2020 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения

ГОСТ Р 55890 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Регулирование частоты и перетоков активной мощности. Нормы и требования

Издание официальное

ГОСТ Р 56205—2014/IEC/TS 62443-1 -1:2009 Сети коммуникационные промышленные. Защищенность (кибербезопасность) сети и системы. Часть 1-1. Терминология, концептуальные положения и модели ГОСТ Р 56268—2014/Guide 64:2008 Руководство по включению экологических аспектов в стандарты на продукцию

ГОСТ Р 58593—2019 Источники тока химические. Термины и определения

ГОСТ Р ИСО 14001—2016 Системы экологического менеджмента. Требования и руководство по применению

ГОСТ Р МЭК 60050*826—2009 Установки электрические. Термины и определения

ГОСТ Р МЭК 62040-1-1—2009 Источники бесперебойного питания (ИБП). Часть 1-1. Общие требования и требования безопасности для ИБП. используемых в эонах доступа оператора

ГОСТ Р МЭК 62381—2016 Системы автоматизации в обрабатывающей промышленности. Заводские приемочные испытания (FAT), приемочные испытания на месте эксплуатации (SAT) и объектовые интеграционные испытания (SIT)

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандарте» в информационной системе общего пользования — на официальном сайте Федерального агентства ло техническому регулированию и метрологии в сети Интернет игы по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение. в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

  • 3 Термины и определения

Термины для классификации СНЭЭ и их функций

  • 1_______________________________________________________________________________________________________________________________________________

электроустановка: Энергоустановка, предназначенная для про- electrical installation изводства или преобразования, передачи, распределения или потребления электрической энергии.

(ГОСТ 19431—64. статья 25)

Примечания

  • 1 Электроустановка может включать в себя также источники электрической энергии, такие как аккумуляторные батареи, конденсаторы или любые другие источники накопленной электрической энергии (ГОСТ IEC 60050-651—2014, статья 651—26—01).

  • 2 Частным случаем электроустановки является накопитель электрической энергии.

  • 2 накопитель электрической энергии. НЭЭ: Электроустановка, electrical energy storage; EES способная поглощать электрическую энергию, хранить ее в течение определенного времени и отдавать обратно.

Пример — Устройство, которое поглощает электрическую энергию е виде переменного тока, использует ее для производства водорода путем электролиза, хранит полученный водород и использует этот ааз для производства электрической энергии в виде переменного тока, является накопителем электрической энергии.

Примечания

  • 1 НЭЭ классифицируют по виду энергии, используемой для накопления:

• механические:

  • • гидроаккумулирующие (ГАНЭ).

  • • на сжатом воздухе (СВНЭ),

  • • кинетические (КНЭ). например маховичные.

  • • гравитационные (ГНЭ). например лифты грузов;

  • • электрохимические:

  • • аккумуляторные батареи (НЭА).

  • • проточные батареи (ПНЭ);

  • • химические:

  • • водородные;

  • • электрические:

  • • двойнослойные конденсаторы.

  • • сверхпроводящие индуктивные (СПИНЭ):

  • • тепловые:

  • • адиабатические, например расплавы солей.

  • 2 Термин «накопитель электрической энергии» может быть также использован для индикации состояния активности оборудования, описанного в определении этого термина яри выполнении его функций.

  • 3 Термин «накопитель электрической энергии» не может быть использован для обозначения установки, подключенной к электрической сети. т. к. НЭЭ не содержит элементов, обеспечивающих непосредственное взаимодействие с сетью.

  • 4 В ходе поглощения и отдачи электрической энергии в НЭЭ могут происходить процессы преобразования энергии.

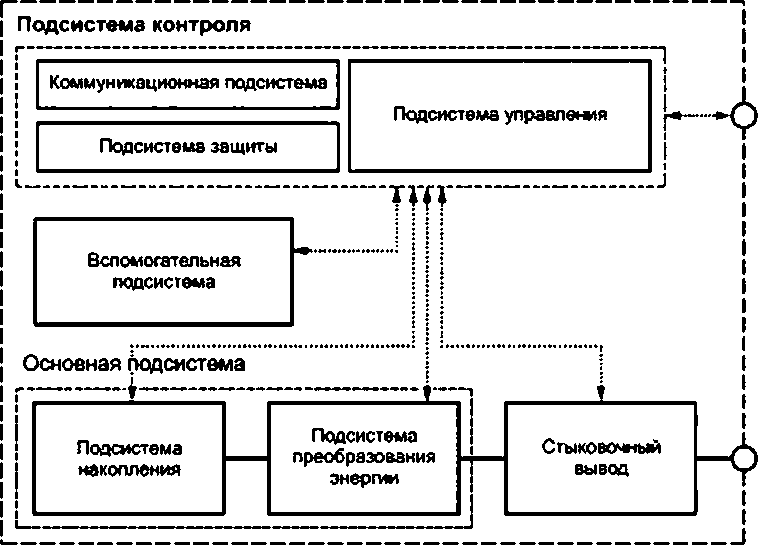

  • 3 система накопления электрической энергии; система НЭЭ; СНЭЭ: Электроустановка с определенными границами, в том числе инженерные сооружения, оборудование преобразования энергии и связанное с ними вспомогательное оборудование, подключенная к электрической сети, включающая как минимум один накопитель электрической энергии, которая извлекает электрическую энергию из электроэнергетической системы, хранит эту энергию внутри себя в какой-либо форме и отдает обратно в электроэнергетическую систему.

Примечания

  • 1 СНЭЭ. которая относится к объектам диспетчерского управления, управляется и согласуется для предоставления услуг операторам или потребителям электроэнергетической системы.

  • 2 В некоторых случаях СНЭЭ может потребоваться дополнительный источник энергии во время ее разряда для обеспечения отдачи большего количества энергии в энергосистему, чем количество энергии, сохраненное непосредственно в ней.

  • 4 батарейная система накопления энергии; СНЭБ: СНЭЭ с подсистемой накопления на основе аккумуляторных батарей.

Примечание — Термин включает в себя системы на основе проточных батарей.

  • 5 конденсаторная система накопления энергии; СНЭК: СНЭЭ с подсистемой накопления на основе электрохимических конденсаторов.

  • 6 маховичная система накопления энергии; СНЭМ: СНЭЭ с подсистемой накопления на маховиках.

Примечание — Маховик (маховое колесо) — массивное вращающееся колесо, использующееся в качестве накопителя (инерционный аккумулятор) кинетической энергии.

  • 7 СНЭЭ низкого напряжения; СНЭЭ. предназначенная для подключения к первичной ТПСН низкого напряжения.

  • 8 СНЭЭ среднего напряжения: СНЭЭ. предназначенная для подключения к первичной ТПСН среднего напряжения.

    electrical energy storage system; EES system; EESS


    battery energy storage system; BESS


    capacitor energy storage system; CESS

    flywheel energy storage system; FESS


    low voltage EESS

    medium voltage EESS


  • 9 СНЭЭ высокого напряжения: СНЭЭ, предназначенная для

    high voltage EESS


подключения первичной ТПСН высокого напряжения.

  • 10 СНЭЭ общего назначения: СНЭЭ. используемая как электро* utility EESS установка, предназначенная для работы в электрической сети общего назначения.

  • 11 бытовая СНЭЭ: СНЭЭ. предназначенная для применения частными потребителями, кроме коммерческой, производственной или иной профессиональной деятельности.

    residential EESS


    commercial EESS; industrial EESS


    self-contained EES system


Примечание — СНЭЭ бытового назначения должны соответствовать действующим стандартам для бытовых устройств (например, по электромагнитной совместимости).

  • 12 коммерческая [промышленная] СНЭЭ: СНЭЭ. предназначенная для коммерческого (промышленного] использования потребителем или для другой профессиональной деятельности.

Примечание — Системы коммерческих (промышленных] НЭЭ должны соответствовать действующим стандартам для коммерческих [промышленных) устройств (например, по электромагнитной совместимости).

  • 13 комплектная СНЭЭ: СНЭЭ. компоненты которой были подобраны и частично смонтированы на заводе и которая поставляется в одном или нескольких контейнерах в состоянии, готовом к установке на месте.

  • 14 номинальное напряжение (СНЭЭ) UH: Значение напряжения, nominal voltage которым СНЭЭ обозначена и идентифицирована.

Примечание — Базовой единицей является В. но для удобства могут использоваться и другие единицы (кВ).

  • 15 номинальная частота (СНЭЭ) Ги: Значение частоты, которым nominal frequency СНЭЭ обозначена и идентифицирована.

Примечания

  • 1 Базовой единицей является Гц.

  • 2 Использован тот же подход, что и в ГОСТ Р МЭК 60050-826—2009. ста

тья 826-11-01.

rated energy storage capacity;

^ся

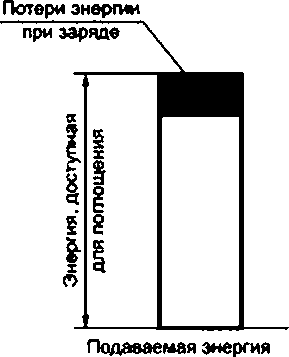

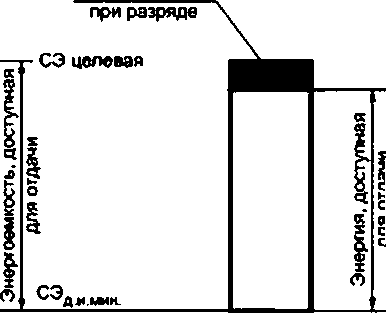

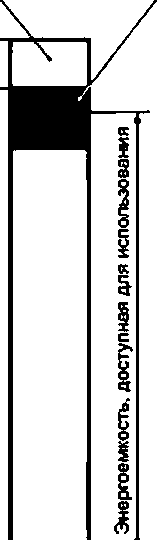

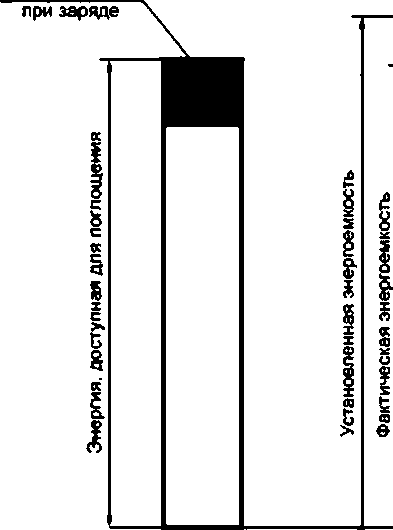

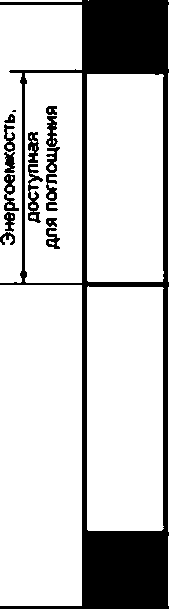

  • 16 нормированная энергоемкость (СНЭЭ) £с : Значение содержания доступной для использования энергии СНЭЭ. заложенное при проектировании для условий длительной работы.

Примечания

  • 1 Базовой единицей является Дж. но для удобства могут использоваться и другие единицы (кВт-ч. МВт-ч).

  • 2 Нормированную энергоемкость устанавливают на начало или окончание срока службы. В последнем случае начальная энергоемкость подсистемы накопления, как правило, завышена, и подсистема управления управляет ее использованием. чтобы в конце срока службы обеспечить требуемое содержание энергии между полностью заряженным и полностью разряженным состояниями.

17

первичная функция: Функция, обеспечивающая достижение на- primary function значенной цели.

[ГОСТ IEC 60050-904—2017. статья 904-03*02]

  • 18 функция длительного времени действия [интенсивного использования энергии] (СНЭЭ): Первичная функция использования СНЭЭ. как правило, не очень требовательная к переходной функции на ступенчатое возмущение при изменении режима, но с длительными фазами заряда и разряда при переменной мощности.

Примечание — Совместно с обменом активной мощностью часто присутствует обмен реактивной мощностью с энергосистемой.

  • 19 регулирование потока активной мощности (функция СНЭЭ): Первичная функция длительного времени действия, использующая для частичной или полной компенсации изменения потока активной мощности вблизи ТПСН энергию заряда или разряда СНЭЭ.

Пример — Срезание, выравнивание или смещение пиков нагрузки.

Примечание — Эта функция может потребовать непрерывного заряда или разряда СНЭЭ в течение нескольких часов.

  • 20 регулирование тока линии электропитания (функция СНЭЭ): Первичная функция длительного времени действия, использующая для обеспечения подачи тока в определенных пределах обмен активной мощностью СНЭЭ с электрической сетью.

Пример — Уменьшение перегрузок.

Примечание — Теоретически в линии электропитания может осуществляться и обмен реактивной составляющей мощности, но типичным для него является только обмен активной мощностью.

  • 21 функция короткого времени действия [интенсивного использования мощности] (СНЭЭ): Первичная функция использования СНЭЭ. как правило, требовательная к переходной функции на ступенчатое возмущение при изменении режима и с частым переходом фаз заряда и разряда или с обменом реактивной мощностью СНЭЭ с энергосистемой.

  • 22 смягчение последствий снижения качества электрической энергии (функция СНЭЭ): Первичная функция короткого времени действия. использующая для смягчения наведенных помех в электрических системах, таких как кратковременные прерывания, провалы напряжения. выбросы напряжения, гармоники напряжения и тока, переходные перенапряжения, быстрые изменения напряжения, обмен активной или реактивной мощностью СНЭЭ с энергосистемой.

Примечания

  • 1 Смягчение последствий событий, приводящих к снижению качества электрической энергии (за исключением прерывания напряжения и гармоник) происходит, как правило, в течение периода времени порядка от мс до нескольких с.

  • 2 Для смягчения последствий снижения качества электрической энергии в виде гармоник и промежуточных гармоник также могут быть испогъзованы обмен активной и реактивной мощностью.

  • 3 Теоретически прерывания напряжения могут иметь бдльшую длительность. практически же большая часть из них имеют длительность не более 1 мин. Смягчение событий с длительностью более 1 мин определяется как смягчение последствий исчезновения напряжения.

  • 4 Термин «качество электрической энергии» определен в ГОСТ 32144— 2013. статья 3.1.38.

    long duration application; energy intensive application


    active power flow control


    feeder current control


    short duration application; power intensive application


    power quality events mitigation


  • 23 регулирование потока реактивной мощности (функция СНЭЭ): Первичная функция короткого времени действия, использующая для компенсации частично или полностью потока реактивной мощ* ности вблизи ТПСН поглощение/отдачу энергии СНЭЭ.

Пример — Регулирование мощности, достигаемое использованием батарей конденсаторов.

  • 24 регулирование частоты (функция СНЭЭ): Первичная функ-ция СНЭЭ короткого времени действия, использующая для поддержания частоты электроэнергетической системы в определенных границах обмен активной мощностью СНЭЭ с энергосистемой.

Примечание — Восстановление частоты в энергосистеме до уровня квазмустановившихся значений осуществляется а соответствии с ГОСТ Р 55890 и происходит, как правило, в пределах порядка от с до мин.

  • 25 регулирование напряжения в узлах (функция СНЭЭ): Первичная функция короткого времени действия, использующая для стабилизации напряжения на первичной ТПСН СНЭЭ или соседних узлах обмен активной или реактивной мощностью СНЭЭ.

Примечание — Реактивная мощность, как правило, используется в высоковольтных сетях и сетях среднего напряжения, активная мощность — в сетях низкого напряжения, в зависимости от отношения сопротивления к реактивному сопротивлению (R/X) соответствующей линии.

  • 26 гибридная [аварийная] функция (СНЭЭ): Первичная функция использования СНЭЭ. как правило, требовательная к переходной функции на ступенчатое возмущение при изменении режима и с частыми и длительными фазами разряда с переменной мощностью.

  • 27 смягчение последствий исчезновения напряжения (функция СНЭЭ): Гибридная [аварийная] функция СНЭЭ. используемая для обеспечения нагрузок потребителя электрической энергией с заранее определенной максимальной мощностью в течение определенного времени. в течение которого основной источник электроэнергии в ТПСН недоступен.

Примечание — Теоретически событие исчезновения напряжения может иметь большую длительность, практически же большая часть из них имеют длительность не более 1 мда. Смягчение событий с длигегъносгью не более 1 мин определяется как смягчение последствий событий снижения качества электрической энергии.

Термины для установления требований к СНЭЭ

  • 28 условия длительной работы: Диапазон условий эксплуатации. в котором СНЭЭ предназначена для длительной работы в рамках заданных пределов рабочих характеристик.

Примечание — Условия дгыгельной работы, как правило, определяются. как описано ниже, но могут быть и другие условия в зависимости от технологии:

а) напряжение и частота на ТПСН в рамках диапазона условий длительной работы;

б) СНЭЭ полностью работоспособна;

в) СНЭЭ находится внутри рекомендованных условий окружающей среды.

reactive power flow control


grid frequency control;

frequency support; frequency regulation


nodal voltage control; voltage support


hybrid application; emergency application


outage mitigabon; back-up power


continuous operating conditions


  • 29 базовые условия окружающей среды: Физические условия, такие как диапазоны температуры окружающей среды, давления, излучения. влажности, составов аэрозолей и взвесей химических веществ, в которых СНЭЭ предназначены для длительной работы.

Примечание — Термин взят из [1]. статья 395-07-98 с изменениями.

  • 30 точка присоединения (СНЭЭ); ТПСН: Точка присоединения СНЭЭ к электрической сети.

Примечание — СНЭЭ может иметь несколько ТПСН в двух разных классах: основная и вспомогательная ТПСН. Вспомогательная ТПСН предназначена для электропитания вспомогательной системы (рисунок А.1). Из вспомогательной ТПСН невозможно брать электрическую энергию для заряда, чтобы накопить и в дальнейшем отдать ее в электрическую энергосистему, в то же время основная ТПСН может использоваться для электропитания вспомогательной подсистемы и подсистемы контроля и управления. В случае отсутствия вспомогательной ТПСН основная ТПСН может быть названа просто ТПСН (рисунок А.2).

  • 31 нормированный диапазон напряжения (СНЭЭ) 1/ир: Диапазон значений напряжения в ТПСН. в котором СНЭЭ остается’подклю-ченной к сети.

Примечание — Номинальное напряжение СНЭЭ в ТПСН должно находиться между нижним (Ц^,) и верхним пределами нормированного диапазона напряжения.

  • 32 нормированный диапазон частоты (СНЭЭ) 7ир: Диапазон значений частоты в ТПСН. в котором СНЭЭ остается подключенной к сети.

Примечание — Номинальная частота СНЭЭ должна находиться между нижним (7^) и верхним пределами нормированного диапазона частоты.

  • 33 коммуникационный интерфейс: Интерфейс, который обеспечивает подачу входных сигналов на СНЭЭ и принимает от нее выходные сигналы как в форме, непосредственно используемой для целей управления или измерения, так и в форме, обеспечивающей цифровую связь с другими системами или устройствами.

Примечание — Коммуникационный интерфейс, как правило, разрабатывают в соответствии с конкретным стандартом (например, универсальная шина последовательного интерфейса USB. RS-232) и используют для передачи данных управлешя и измерений.

  • 34 рабочие сигналы: Набор сигналов, согласованных в установленном виде и передающихся через установленный протокол, используемый для задания состояния СНЭЭ. в том числе передачи команд для СНЭЭ и ответы от нее в режиме реального времени, а также результаты измерений.

Примечание — Рабочие сигналы находятся под управлением коммуникационной подсистемы.

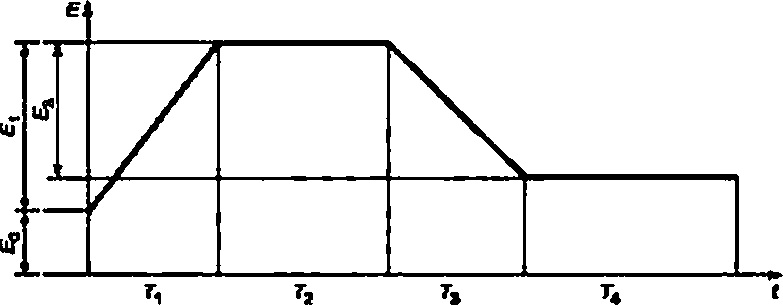

  • 35 рабочий цикл (СНЭЭ): Комбинация из контролируемых фаз (фаза заряда, пауза, фаза разряда и т.п.), начиная с СЭ исходного состояния и заканчивая на СЭ в конце цикла, используемая для определения характеристик СНЭЭ. требований и методов испытаний для определенного режима работы.

    reference environmental conditions


    point of connection (of the EES system); РОС


    rated voltage range (of the EES system)


    rated frequency range (of the EES system)


    communication interface; PCOM


    operation signals


    duty cycle (of the EES system)


  • 36 зарядно-разрядный цикл (СНЭЭ): Рабочий цикл СНЭЭ. состоящий из четырех контролируемых этапов, начиная с СЭ исходного состояния, а именно: фаза заряда, затем пауза, затем фаза разряда и еще одна пауза.

Примечание — Пример зарядно-разрядного цикла СНЭЭ приведен а приложении А. рисунок А.З.

  • 37 заданный зарядно-разрядный цикл (СНЭЭ): Цикл заряда-разряда. используемый для определения характеристик СНЭЭ. требований и методов испытаний для определенного режима работы.

Пример:

а) Eq. соответствующая полному разряду, что означает СЭ = 0 %;

б) Г, не более длительности поглощения СНЭЭ нормированной активной мощности:

в) Т] не более длительности отдачи СНЭЭ нормированной активной мощности:

a)T2*T4<Tt;

д) Е3 не более нормированной энергоемкости:

е) Е3 для того, чтобы вернуться в состояние полного разряда. СЭ-0%

Примечание — Заданный зарядно-разрядный цикл определяется путем задания значений Е и/или Т и профиля фазы заряда и разряда на рисунке А.З.

36 время восстановления: Период времени, необходимый для восстановления СНЭЭ после выполнения рабочего цикла до состояния, при котором параметры следующего рабочего цикла не будут выходить за установленные пределы условий длительной работы в заданном режиме.

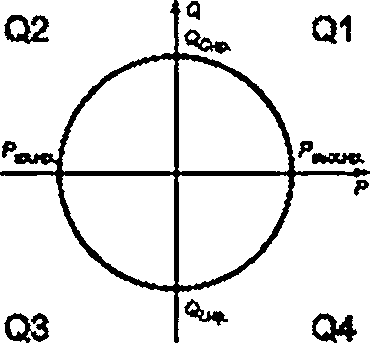

  • 39 диаграмма мощности (СНЭЭ); показатель полной мощности; оценка входной и выходной мощности: Представление мощности, которой СНЭЭ может обмениваться с энергосистемой через основную ТПСН в установившемся режиме работы и условиях длительной эксплуатации. на двумерном графике в координатах активной и реактивной мощности (P-Q).

Примечание — Пример диаграммы мощности приведен в приложении А. рисунок А.4.

  • 40 выходная активная мощность (СНЭЭ) Рвых: Значение активной мощности, с которой СНЭЭ поставляет энергию в систему электроснабжения через основную ТПСН.

Примечание — Базовой единицей является Ватт (Вт), но. как правило. используют другие единицы, такие как кВт. МВт.

  • 41 входная активная мощность (СНЭЭ) Рвк: Значение активной мощности, с которой СНЭЭ поглощает энергию из системы электроснабжения через основную ТПСН.

Примечание — Базовой единицей является Ватт (Вт), но. как правило. используют другие единицы, такие как кВт. МВт.

  • 42 нормированная выходная активная мощность (СНЭЭ) Рвых нр : Максимальная выходная активная мощность, на которую рассчитана СНЭЭ для отдачи энергии в систему электроснабжения через основную ТПСН.

    charging/ discharging cycle (of the EES system)


    predetermined charging/ discharging cycle (of the EES system)


    recovery time


    power capability chart: apparent power characteristic; input and output power rating (of the EES system)


    output active power (of the EES system) P0UT


    input active power (of the EES system) PIN


    rated output active power (of the EES system) POUT R


Примечания

  • 1 Базовой единицей измерения является Ватт (Вт), для удобства можно выбрать и другие единицы (кВт. МВт).

  • 2 Нормированная выходная активная мощность — это крайнее правое значение активной мощности на диаграмме мощности.

  • 43 нормированная входная активная мощность (СНЭЭ) Рвк ир: Максимальная входная активная мощность, на которую рас» считана СНЭЭ для поглощения энергии из системы электроснабжения через основную ТПСН.

Примечания

  • 1 Базовой единицей измерения является Ватт (Вт), для удобства можно выбрать и другие единицы (кВт. МВт).

  • 2 Нормированная входная активная мощность — это крайнее левое значение активной мощности на диаграмме мощности.

  • 44 нормированная активная мощность (СНЭЭ) Ркр: Максимальная активная мощность СНЭЭ на критических рабочих пределах диаграммы мощности.

Примечания

  • 1 Базовой единицей является Вт. но для удобства могут использоваться и другие единицы (кВт. МВт).

  • 2 На рисунке А.4 приложения А нормированная активная мощность — это максимум (Рхнр_. Р9Л9).

  • 45 нормированная реактивная мощность (СНЭЭ) (Энр : Максимальная реактивная мощность СНЭЭ на критических рабочих пределах диаграммы мощности.

Примечания

  • 1 Базовой единицей является Вар. но для удобства могут использоваться и другие единицы (кВар. МВар).

  • 2 На рисунке А.4 приложения А нормированная реактивная мощность — это максимум Qc^.)-

  • 46 нормированная полная мощность (СНЭЭ) SHp: Полная мощность СНЭЭ на критических рабочих пределах диаграммы мощности.

Примечание — Базовой единицей является ВА. но для удобства могут использоваться и другие единицы (кВА. MBA).

  • 47 нормированный коэффициент мощности (СНЭЭ): Коэффициент мощности СНЭЭ при нормированной полной мощности.

Примечание — Термин «коэффициент мощности» определяется в(2). статья 131-11-46.

  • 48 кратковременная выходная мощность (СНЭЭ): Максимальная мощность, которую СНЭЭ может выдавать в основной ТПСН в течение установленного периода времени в условиях длительной работы и установившихся режимах.

Примечания

  • 1 Значения кратковременной мощности, как правило, находятся за пределами диаграммы мощности.

  • 2 Базовой единицей является Вт. но для удобства могут использоваться и другие единицы (кВт. МВт).

    rated input active power (of the EES system) PIN R


    rated active power (of the EES system)


    rated reactive power (of the EES system)


    rated apparent power (of the EES system)


    rated power factor (of the EES system)


    short-duration output power (of the EES system)


  • 49 кратковременная входная мощность (СНЭЭ): Максимальная мощность, при которой СНЭЭ может поглощать энергию в основной ТПСН в течение установленного периода времени в условиях длительной работы и установившихся режимах.

Примечания

  • 1 Значение кратковременной мощности, как правило, находятся за пределами диаграммы мощности.

  • 2 Базовой единицей является Вт. но для удобства могут использоваться и другие единицы (кВт. МВт).

  • 50 длительность отдачи активной мощности Таых : Минимальный период времени, в течение которого заданная выходная активная мощность может непрерывно подаваться СНЭЭ, начиная с заданной степени энергосодержания и обеспечивая заданную реактивную мощность.

Примечания

  • 1 Продолжительность отдачи активной мощности, начиная с полностью заряженного состояния, называется длительностью отдаем выходной активной мощности в заряженном состоянии (П).

  • 2 Задаваемая пара активной и реактивной мощности содержится в диаграмме мощности.

  • 51 длительность поглощения активной мощности Твх : Минимальный период времени, в течение которого заданная входная активная мощность может непрерывно поглощаться СНЭЭ. начиная с заданной степени энергосодержания и обеспечивая заданную реактивную мощность.

Примечания

  • 1 Продолжительность поглощения активной мощности, начиная с полностью разряженного состояния, назьвается длительностью поглощения входной активной мощности в разряженном состоянии (Твх п).

  • 2 Задаваемая пара активной и реактивной мощности содержится в диаграмме мощности. Активная мощность выше внутренних потерь и способна заряжать подсистему накопления.

  • 52 длительность отдачи нормированной активной мощности Твых.Нр.: Минимальная продолжительность времени, в течение которого нормированная выходная активная мощность может непрерывно подаваться СНЭЭ. начиная с полной степени энергосодержания и обеспечивая заданную реактивную мощность.

Примечания

  • 1 Длительность отдачи нормированной активной мощности может быть установлена для начала срока службы (7^ „) или для окончания срока службы

  • 2 Задаваемая реактивная мощность содержится в диаграмме мощности.

  • 53 длительность поглощения нормированной активной мощности Гвх ир: Минимальная продолжительность времени, в течение которого нормированная входная активная мощность может непрерывно поглощаться СНЭЭ. начиная с нулевой степени энергосодержания и обеспечивая заданную реактивную мощность.

Примечания

  • 1 Длительность поглощения нормированной активной мощности может быть установлена для начала срока службы ) или для окончания срока службы (Твмрл).

  • 2 Задаваемая реактивная мощность содержится в диаграмме мощности.

    short-duration input power (of the EES system)


    active power output duration Tout


    active power input duration T-.n


    rated active power output duration Tqut.r


    rated active power input duration TtN R

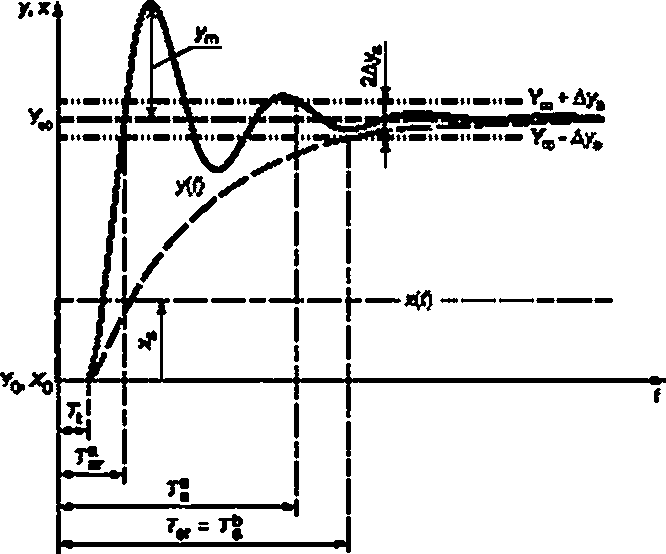

  • 54 переходная функция на ступенчатое возмущение: Для СНЭЭ отклик на ступенчатое изменение входного параметра, длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина достигает требуемого значения.

    step response performances


Примечания

  • 1 Пример переходной функции приведен в приложении А. рисунок А.5. Если входная переменная является уставкой, окончательное установившееся значение (Y„ на рисунке А5) равно уставке.

  • 2 Термин взят из [3], статья 351-45-36, с изменениями.

  • 55 время запаздывания: Отклик на единичное ступенчатое воз- dead time мущение. длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина начала изменение от исходного установившегося значения.

Примечания

  • 1 На рисунке А.5 время запаздывания — Tv

  • 2 Как правило, входные и выходные переменные представлены активной или реактивной мощностью.

  • 3 Базовой единицей является с. но для удобства могут использоваться и другие единицы (мс).

  • 4 Термин взят из (3]. статья 351-45*36. с изменениями.

    ramp rate; RR


  • 56 скорость изменения (выходной переменной): Отклик на единичное ступенчатое возмущение, средняя скорость изменения значения величины за единицу времени после времени запаздывания и в течение времени отклика на единичное ступенчатое возмущение.

Примечания

  • 1 Если входная переменная является уставкой, окончательное стационарное значение (У„ на рисунке А.5) равно уставке.

  • 2 При определении Tt S Г, ( Т2$ Tv на рисунке А.5 скорость изменения:

’а-Ч (1)

  • 3 Термин взят из (3). статья 351-45-36. с изменениями.

  • 57 время отклика на единичное ступенчатое возмущение: От- step response time клик на единичное ступенчатое возмущение, длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина в первый раз достигла установленного процентного отклонения между окончательным и начальным установившимися значениями.

Примечания

  • 1 Если входная переменная является уставкой, окончательное стационарное значение(У^ на рисунке А.5) равно уставке.

  • 2 Как правило, входные и выходные переменные представлены активной или реактивной мощностью.

  • 3 В случае неколебательных процессов время отклика на единичное ступенчатое возмущение равно времени стабилизации.

  • 4 На рисунке А5 время отклика на единичное ступенчатое возмущение — Ts,.

  • 5 Базовой единицей является с. но для удобства могут использоваться и другие единицы (мс).

  • 6 Термин взят из [3]. статья 351-45*36. с изменениями.

  • 58 время стабилизации: Отклик на единичное ступенчатое возмущение. длительность интервала времени между моментом ступенчатого изменения входной переменной и моментом, когда выходная величина окончательно достигла установленное процентное отклонение между окончательным и начальным установившимися значениями.

    settling time


Примечания

  • 1 Если входная переменная является уставкой, окончательное стационарное значение (У. на рисунке А.5) равно уставке.

  • 2 На рисунке А.5 время стабилизашы — Т*.

  • 3 Базовой единицей является с. но для удобства могут использоваться и другие единицы (мс).

  • 4 Термин взят из [3]. статья 351-45-36. с изменениями.

  • 59 значения показателей (СНЭЭ) в конце срока службы: Зна- end of service life values чение показателей рабочих характеристик СНЭЭ. которые определяют

достижение конца срока службы.

Примечание — Конкретные значения рабочих характеристик СНЭЭ. таких как нормированная энергоемкость, переходная функция на ступенчатое возмущение от изменения режима, нормированная мощность и г. п.. как правило. определяются по соглашению между потребителем и поставщиком

  • 60 расчетный срок службы Тс с: Запроектированный период expected service life TSL бремени, в течение которого показатели рабочих характеристик СНЭЭ в

длительных условиях работы выше, чем значения, установленные для конца срока службы.

Примечания

  • 1 Как правило, это время выражается в годах или в рабочих циклах.

  • 2 Термин взят из (4]. статья 3.14. с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлено примечание 1.

61

саморазряд (СНЭЭ): Процесс, при котором подсистема накопле- setf-discharge (of the EES ния СНЭЭ теряет энергию любым другим образом, кроме как разря- system) дом через основную ТПСН.

[ГОСТ Р 58593—2019, статья 321, адаптировано к СНЭЭ)

Примечания

  • 1 Базовой единицей является Дж. но для удобства могут использоваться и другие единицы (кВт-ч. МВт-ч).

  • 2 Саморазряд, как правило, относят к величине фактической энергоемкости системы и выражают в процентах с указанием периода времени, к которому относится снижение энергоемкости.

  • 3 Величина саморазряда, не связанная с электрическими утечками, обычно зависит от температуры отдельных элементов НЭ.

Термины для описания конфигурации СНЭЭ

  • 62 архитектура СНЭЭ: Взаимосвязь отдельных подсистем и эле- EESS architecture ментов СНЭЭ. позволяющая обеспечить ее функционирование.

Примечание — Пример архитектуры СНЭЭ приведен в приложении А. рисунки А.1 и А2.

  • 63 подсистема (СНЭЭ): Часть СНЭЭ. которая сама по себе явля- EESS subsystem ется системой.

Примечания

  • 1 Подсистема, как правило, на более низком уровне разукрупнения, чем СНЭЭ. частью которой она является.

  • 2 Термин взят из [5]. статья 192-01-04, с изменениями. Исходное определение было конкретизировано для СНЭЭ.

  • 64 основная подсистема (СНЭЭ): Подсистема СНЭЭ. состоящая из компонентов/подсистем, которые непосредственно отвечают за накопление, хранение и отдачу электрической энергии.

Примечание — Как правило, основная подсистема подключена к основной ТПСН и содержит, по меньшей мере, подсистемы накопления и подсистемы преобразования энергии (рисунки А.1 и А.2).

  • 65 подсистема контроля и управления (СНЭЭ): Подсистема СНЭЭ. служащая для контроля и управления СНЭЭ. включая все оборудование и функции для сбора, обработки, передачи и отображения всей необходимой информации.

Примечания

  • 1 Как правило (рисунки А.1 и А2). подсистема контроля и управления подключена к интерфейсу связи и включает в себя, по крайней мере, подсистему управления, коммуникационную подсистему и подсистему защиты.

  • 2 Подсистема контроля и управления, как правило, обеспечивается электропитанием от вспомогательной подсистемы.

  • 3 Для обозначения подсистемы контроля и управления часто используют сокращение СКУ (система контроля и управления).

  • 66 подсистема управления (СНЭЭ): Подсистема СНЭЭ. обеспечивающая функциональность, необходимую для безопасной и эффективной работы СНЭЭ.

  • 67 подсистема накопления (СНЭЭ): Подсистема СНЭЭ. содержащая по меньшей мере один НЭЭ. где энергия накапливается и хранится в той или иной форме.

Примечания

  • 1 Частые формы запасания энергии: механическая энергия, электрохимическая энергия, электромагнитная энергия.

  • 2 Подсистема накопления может быть модульной, например, в случае использования различных технологий накопления (один тип накопителя электроэнергии на модуль).

  • 3 В общем случае (рисунки А.1 и А.2) подсистемы накопления подключены к подсистеме преобразования электрической энергии, которая выполняет необходимые преобразования энергии в электрическую энергию. Однако в некоторых случаях функции преобразования энергии заложены в саму подсистему накопления (например, во вторичных электрохимических элементах (аккумуляторах) энергия доступна непосредственно в форме электрической энергии).

  • 68 батарейная подсистема (накопления) СНЭЭ: Подсистема накопления на основе аккумуляторных батарей.

  • 69 подсистема преобразования энергии (СНЭЭ): Подсистема СНЭЭ. в которой энергия преобразуется из доступной формы на выходе подсистемы накопления СНЭЭ в электрическую энергию с теми же характеристиками (напряжение, частота и т. л.), что и в основной ТПСН.

Примечание — Как правило (рисунки А.1 и А.2). подсистема преобразования энергии подключена к подсистеме накопления и основной ТПСН через СВ.

  • 70 вспомогательная подсистема (СНЭЭ): Подсистема СНЭЭ. содержащая оборудование, предназначенное для выполнения определенных дополнительных функций для накопления/извлечения электрической энергии, которое осуществляется в основной подсистеме.

Примечания

  • 1 Как правило (рисунок А.2). вспомогательная подсистема подключена к вспомогательной ТПСН через вспомогательный СВ.

    primary EESS subsystem


    control EESS subsystem


    management EESS subsystem

    accumulation EESS subsystem; storage EESS subsystem


    battery EESS subsystem

    power conversion EESS subsystem


    auxiliary EESS subsystem


  • 2 Оборудование вспомогательной подсистемы (вспомогательное оборудование). как правило, необходимо для обеспечения всех эксплуатационных состояний СНЭЭ и оценки лравигьного функционирования (работы) основной и контрольной подсистем при любом режиме работы.

  • 3 Вспомогательная подсистема может быть настроена так. чтобы брать энергию для своей работы из основной подсистемы (рисунок АЛ).

  • 4 Вспомогательная подсистема, е свою очередь, может состоять из нескольких вспомогательных систем различного назначения, например подсистемы теплового кондиционирования, подсистемы пожаротушения, подсистемы запуска диэель-генератора или иного распределенного генератора.

  • 71 коммуникационная подсистема (СНЭЭ): Подсистема СНЭЭ. содержащая совокупность оборудования, программного обеспечения и средства передачи информации для обеспечения передачи сообщений от одного компонента/подсистемы СНЭЭ в другую, в том числе интерфейс обмена данными с внешними устройствами.

Примечание —Термин взят из ГОСТ Р 56205—2014. статья 3.2.25. с изменениями. Исходное определение было конкретизировано для СНЭЭ.

  • 72 подсистема защиты (СНЭЭ): Подсистема СНЭЭ. содержащая совокупность одного или более устройств защиты и других устройств, предназначенных для выполнения одной или нескольких определенных функций защиты.

Примечания

  • 1 Подсистема защиты включает в себя одно или более устройств защиты. траноформатор(ы), датчики, проводку, цепи отключения, вспомогательные источники электропитания. В зависимости от принципа(ов) подсистемы защиты, она может включать один конец или все концы защищаемого участка и. возможно. обеспечение автоматического повторного включения оборудования.

  • 2 Выключатели и предохранители исключаются из понятия.

  • 3 Термин взят из [б], статья 448-11-04. с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлено примечание 2 для исключения всех выключателей и предохранителей, а не только размъжзтелеи цепи.

  • 73 основная ТПСН (СНЭЭ): Точка присоединения, в которой СНЭЭ может брать электрическую энергию для заряда для того, чтобы накопить и в дальнейшем отдать электрическую энергию в энергосистему.

Примечания

  • 1 Как правило, основная ТПСН связана с основной подсистемой СНЭЭ через основной СВ.

  • 2 В случае отсутствия вспомогательной ТПСН. основная ТПСН может быть названа просто ТПСН.

  • 74 вспомогательная ТПСН (СНЭЭ): Точка присоединения СНЭЭ к электрической сети, используемая для электропитания вспомогательной подсистемы, если основная ТПСН не используется для электропитания всех подсистем.

Примечания

  • 1 Вспомогательная ТПСН может также быть запитана от другого источника электрической энергии (например, дизельного генератора).

  • 2 Как правило, подсистемы контроля запитываются от вспомогательной системы и. следовательно, от вспомогательной ТПСН.

  • 75 стыковочный вывод (СНЭЭ); СВ: Компонент СНЭЭ. используемый для подключения к ТПСН.

Примечание — СНЭЭ может иметь несколько СВ в двух разных классах: основной и вспомогательные СВ. В отсутствии вспомогательной ТПСН основной СВ может быть назван просто как стыковочный вывод (СВ).

communication EESS subsystem


protection EESS subsystem


primary РОС


auxiliary РОС


connection terminal


  • 76 модуль СНЭЭ: Часть СНЭЭ, которая сама по себе является системой НЭЭ.

Примечания

  • 1 Модуль СНЭЭ является конкретной подсистемой НЭЭ.

  • 2 В модуле СНЭЭ СВ вспомогательной подсистемы и подсистемы контроля могут отсутствовать. они могут быть централизованы на уровне СНЭЭ.

  • 77 модульность СНЭЭ: Свойство СНЭЭ. которое определяет, до какой степени она была составлена из отдельных частей, называемых модулями СНЭЭ.

Примечание — Термин взят из [7]. статья 3.2.9. с изменениями. Исходное определение было конкретизировано под СНЭЭ.

Термины для проектирования и установки СНЭЭ

  • 78 энергоемкость (СНЭЭ): Количество электрической энергии, которую подсистема накопления СНЭЭ может отдать при определенных условиях разряда.

Примечания

  • 1 Единица измерения энергоемкости в СИ — джоуль (1 Дж = 1 Вт-с). но на практике для СНЭЭ энергоемкость, как правило, указывают в ватт-часах. Вт-ч (1 Вт-ч - 3 600 Дж) и их производных (кВт-ч. МВт ч. ГВт-ч).

  • 2 Так как все рабочие показатели (ГОСТ Р 58593—2019, статья 230) СНЭЭ определяют в точке присоединения СНЭЭ. энергоемкость СНЭЭ меньше энергоемкости подсистемы накопления на величину потерь в подсистеме преобразования и вспомогательных системах.

  • 79 расчет энергоемкости (СНЭЭ): Мероприятия, проводимые изготовителем или разработчиком СНЭЭ для расчета оптимизированного значения установленной энергоемкости исходя из совокупности технических и экономических требований покупателя с учетом особенностей применяемой подсистемы накопления.

  • 80 установленная энергоемкость (СНЭЭ) ЕСу: Доступное количество энергии СНЭЭ между полностью заряженным (100 % СЭ) и полностью разряженным состояниями (0 % СЭ) подсистемы накопления. рассчитанное исходя из данных по нормированной энергоемкости накопителей, используемых в подсистеме накопления.

Примечания

  • 1 Базовой единицей является Джоуль (Дж), но. как правило, используют внесистемные единицы, такие как кВтч. МВтч.

  • 2 Термин «энергоемкость» не следует путать с термином «емкость» (который используется для аккумуляторов, батарей, конденсаторов и т. д.). которая является электрическим зарядом, вьфажаемым в кулонах (Кл) или ампер-часах (А-ч).

  • 3 Данные о нормированной энергоемкости используемых в подсистеме накопления отдельных элементов предоставляет изготовитель накопителей (например, аккумуляторов). За общую нормированную энергоемкость принимают сумму указанных нормированных энергоемкостей одиночных элементов, установленных в подсистеме накопления. Совместно с указанными данными изготовитель элементов накопления предоставляет данные, требуемые разработчику СНЭЭ для проведения расчета энергоемкости.

  • 4 Единственная подсистема СНЭЭ. в которой содержится значительная энергия. — это подсистема накопления. Другое оборудование СНЭЭ. которое способно хранить незначительное количество энергии (например, фильтрующие конденсаторы, катушки индуктивности) или энергию, не используемую в основной ТПСН (например, блоки аварийного электропитания в системе вспомогательного электропитания), не учитывается в энергоемкости накопителя энергии. Емкость накопления энергии относится только к подсистеме накопления. поэтому она слабо зависит от значений входной или выходной мощности на основной ТПСН.

    EESS module; EESS unit


    modularity EESS


    energy (storage) capacity EESS; energy (storage) capability EESS


    sizing (of the EES system)


    installed energy storage capacity; Ec, (of the EES system)


  • 5 Если проводятся мероприятия по повторному использованию или по переносу СНЭЭ в другое место, в том числе со сменой целевых функций, решаемых с помощью СНЭЭ. или при смене собственника, как правило, указанный параметр устанавливают заново на основе оценки текущего состояния СНЭЭ.

  • 6 Связь понятий энергоемкостей и доступных энергий приведена на рисунках А.6 и А.7.

  • 81 фактическая энергоемкость (СНЭЭ) ЕСф: Значение энергоемкости полностью заряженной СНЭЭ а данный момент жизненного цикла в результате снижения степени работоспособности и других факторов.

Примечание — Базовой единицей является Дж. но для удобства могут использоваться и другие единицы (кВт-ч. МВтч).

  • 82 доступная для использования энергоемкость (СНЭЭ) ЕСа и: Часть фактической энергоемкости, доступной для разряда в зависимости от применения.

Примечание — Доступная для использования энергоемкость, как правило, менее величины фактической энергоемкости. Для обеспечения требований повышения ресурса и. соответственно, снижения стоимости единицы энергии по жизненному циклу, а также повышенных требований по безопасности. изготовитель, как правило, сужает диапазон рабочей зоны использования, накладывая дополнительные ограничения на верхнюю границу заряда и нижнюю границу разряда.

  • 83 доступная для отдачи энергоемкость (СНЭЭ) £сд.вых.: Выходная активная мощность, умноженная на длительность отдачи выходной активной мощности в заряженном состоянии, для данной реактивной мощности:

с - р . т (?Х

Сд.еыж. вых. вых.п* ' '

Примечание — Базовой единицей является Джоуль (Дж), но. как правило, используют внесистемные единицы, такие как кВтч. МВтч.

  • 84 доступная для поглощения энергоемкость (СНЭЭ) ЕСа вк: Входная активная мощность, умноженная на длительность поглощения входной активной мощности в разряженном состоянии, для данной реактивной мощности;

^Сд ex ~ Рах. ' 7»х гг (3)

Примечание — Базовой единицей является Джоуль (Дж), но. как правило, используют внесистемные единицы, такие как кВтч. МВтч.

  • 85 доступная для отдачи энергоемкость при нормированной мощности (СНЭЭ) Есдоыхнр: Нормированная выходная активная мощность, умноженная на длительность отдачи нормированной выходной активной мощности в заряженном состоянии, для данной реактивной мощности:

p s р ■ Т 14\

Сд.выж.ир выхир. вых.нр.' ’ '

Примечания

  • 1 Термин «доступная для отдачи энергоемкость» не следует путать с термином «емкость» (используется для элементов, батарей, конденсаторов и гд.). который представляет собой электрический заряд, выражаемый в кулонах (Кл) или амперах (А-ч).

    actual energy storage capacity; actual energy storage capability; actual energy capacity Ec ACT (°fthe EES system)

    usable energy storage capacity Hc.use (°fEES system)


    energy output capacity; energy output capability Ec 0UT (of the EES system)


    energy input capacity; energy input capability Ec IN (of the EES system)


    rated energy output capacity; rated energy output capability Ec 0UT R (of the EES system)


  • 2 Доступная для отдачи энергоемкость при нормированной мощности может быть установлена для начала срока службы „н, ц = Явых

или для конца срока службы (Е^^^ = Явыхк).

  • 3 Базовой единицей измерения является Джоуль (Дж), для удобства можно выбрать и другие единицы (кВтч, МВтч).

  • 86 доступная для поглощения энергоемкость при нормированной мощности (СНЭЭ) £сд.«х.ир.: Нормированная входная активная мощность, умноженная на длительность поглощения нормированной входной активной мощности в разряженном состоянии, для данной реактивной мощности:

^Сд-ох-ир. “ ^вх.нр. Т’вх.ир.' (5)

Примечания

  • 1 Термин «доступная для поглощения энергоемкость» не следует путать с термином «емкость» (используется для элементов, батарей, конденсаторов и т. д.). который представляет собой электрический заряд, выражаемый в кулонах (Кл) или амперах (А-ч).

  • 2 Доступная для поглощения энергоемкость при нормированной мощности может быть установлена для начала срока службы (Всдвхирн = Р»»р ' тпх,иря) или для конца срока службы (Eq^^ =

  • 3 Базовой единицей измерения является Джоуль (Дж), для удобства можно выбрать и другие единицы (кВтч. МВтч).

  • 87 переразмеренность (подсистемы накопления СНЭЭ): Превышение установленной энергоемкости по отношению к необходимой для выполнения требуемых рабочих циклов в условиях длительной работы.

Примечания

  • 1 Решение о переразмеренности принимает изготовитель с учетом совокупности технических и экономических требований потребителя.

  • 2 С точки зрения технических требований, увеличение исходной энергоемкости требуется для обеспечения установленного ресурса (учет деградаци-онных процессов), выполнения установленных рабочих циклов вплоть до конца установленного срока службы, обеспечения требуемого уровня безопасности (путем установления предельных значений СЭ при заряде и при разряде в зависимости от целевой функции и условий эксплуатации).

  • 3 С точки зрения экономических требований, увеличение исходной энергоемкости требуется для оптимизации значения ЭИВЭ. т. к. стоимость единицы пропущенной энергии по жизненному циклу при этом может быть существенно снижена. Следует учитывать, что переразмеренность увеличивает капитальные вложения.

  • 88 степень энергосодержания (СНЭЭ); СЭ (Нрк. степень зараженности (СНЭЭ): СЗ); Отношение доступной энергии СНЭЭ и фактической энергоемкости в заданном состоянии СНЭЭ.

Примечания

  • 1 СЭ СНЭЭ. как правило, выражают в процентах.

  • 2 Использовавшийся ранее термин «степень заряженное™» в отношении к СНЭЭ не следует путать с термином «степень заряженности». который используется для аккумуляторов, батарей, конденсаторов и т. д.. которая является отношением электрического заряда, выражаемым в кулонах (Кл) или ампер-часах (А-ч). к фактической емкости.

  • 3 Вместо «доступной энергии» может быть использована «доступная для использования энергия», а в качестве базы для нормирования может быть «доступная для использования энергоемкость» или аналогичные величины. В указанных случаях конкретизация вводится испогъзованием соответствующих абревматур в нижнем индексе.

    rated energy input capacity; rated energy input capability Ec (N R (of the EES system)


    oversizing


    state of energy (of the EES

    system); SOE

    DEPR. state of charge (of the EES system): SOC


  • 89 степень работоспособности (СНЭЭ); СР: Оценка общего состояния СНЭЭ. полученная на основании измерений, которые свидетельствуют о ее реальных рабочих характеристиках по сравнению с нормируемыми значениями.

Примечания

  • 1 Степень работоспособности характеризует временную деградацию из-за неисправностей внутри подсистем СНЭЭ. а также деградацию материалов подсистемы накопления.

  • 2 Конкретные показатели, по которым проводится оценка, определяются соглашением изготовителя и потребителя.

  • 3 Степень работоспособности, как правило, выражают в процентах.

  • 90 целевая степень энергосодержания (СНЭЭ); СЭЦ: Степень энергосодержания, к которой должна стремиться СНЭЭ в установившемся состоянии для того, чтобы иметь возможность принять в себя или отдать количество энергии, установленное при проведении расчета энергоемкости при проектировании системы для конкретного применения.

  • 91 разрешенная степень энергосодержания (СНЭЭ); СЭР (Нрк. разрешенная глубина заряда СНЭЭ}: Максимальное относительное значение величины доступной для использования энергоемкости, которое допускается передать системе накопления начиная от полностью разряженного ее состояния для работы СНЭЭ в заданном режиме и в условиях длительной работы.

Примечания

  • 1 Как правило, энергоемкость подсистемы накопления переразмерена. поэтому только часть ее энергии задействована в качестве доступной для использования энергии. СЭР СНЭЭ является одной из двух границ этой части. СЭР СНЭЭ может быть отнесена к фактической или нормированной энергоемкости. Для конкретизац!Ы. как правило, используют индекс СЭРф. СЭРнр соответственно.

  • 2 СЭР может быть также определена при заданной мощности заряда Рх. в этих случаях используют словосочетание СЭР при Рх.

  • 3 СЭР обычно выражают в процентах.

  • 92 разрешенная глубина разряда (СНЭЭ); ГРР: Максимальное относительное значение величины энергоемкости, которое допускается получить от системы накопления начиная от полностью заряженного ее состояния для работы СНЭЭ в заданном режиме и в условиях длительной работы.

Примечания

  • 1 Ках правило, энергоемкость подсистемы накопления переразмерена. поэтому только часть ее энергии задействована в качестве доступной для использования энергш. ГРР является одной из двух границ этой части. ГРР может быть отнесена к фактической или нормированной энергоемкости. Для конкретизации. как правило, используют индекс ГРРф. ГРР^ соответственно.

  • 2 ГРР может быть также определена при заданной мощности разряда Рх. в этих случаях используют словосочетание ГРР при Рх.

  • 3 ГРР обычно аьфажают в процентах.

  • 93 доступная энергия (СНЭЭ) Еа: Максимальная электрическая энергия, которую можно извлечь из СНЭЭ при ее текущей СЭ.

Примечания

  • 1 Базовой единицей является Дж, но для удобства могут использоваться другие единицы (кВт-ч, МВт-ч).

  • 2 Если не заявлено иное, то значение доступной энергии СНЭЭ. как правило. определяют при нормированной выходной активной мощности.

    state of health (of the EES system); SOH


    target state of charge (of the EES system)


    permitted depth of charge (of the EES system); permitted DOC


    permitted depth of discharge (of the EES system); permitted DOD


  • 3 Доступная энергия СНЭЭ может изменяться в зависимости от температуры окружающей среды, потерь от саморазряда и преобразования энергии, режима разряда (для батарей) и других факторов.

  • 94 отдаваемая энергия при заданной СЭ (СНЭЭ) Евых: Выходная активная мощность, умноженная на соответствующую длительность выходной активной мощности, для данной степени энергосодержания и данной реактивной мощности:

Евмд. = Рвых. (6)

Примечание — Базовой единицей является Джоуль (Дж), но. как правило, используют внесистемные единицы, такие как кВтч. М8тч.

  • 95 поглощаемая энергия при заданной СЭ (СНЭЭ) Евх: Входная активная мощность, умноженная на соответствующую длительность поглощения входной активной мощности, для данной степени энергосодержания и данной реактивной мощности:

^х.=^ох. (7)

Примечание — Базовой единицей является Джоуль (Дж), но. как правило, используют внесистемные единицы, такие как кВтч. МВтч.

  • 96 эффективность заряда-разряда (СНЭЭ) дэ р: Отношение количества энергии, отданного при разряде, измеренного на основной ТПСН. к количеству энергии, поглощенному СНЭЭ при заряде, измеренному на всех ТПСН (основной и вспомогательной) в течение одного заданного цикла заряда-разряда определенного рабочего режима при длительной работе.

Примечания

  • 1 Как правило, выполняемые рабочие циклы включают полную емкость накопления энергии СНЭЭ. Эффективность заряда-разряда СНЭЭ может быть соотнесена с фактической или нормированной емкостью.

  • 2 Эффективность заряда-разряда СНЭЭ, как правило, выражается в процентах.

  • 97 эффективность заряда-разряда рабочего цикла (СНЭЭ): Отношение количества энергии, отданной при разряде, измеренного на основной ТПСН. к количеству энергии, поглощенной СНЭЭ при заряде, измеренному на всех ТПСН (основной и вспомогательной) в течение рабочего цикла определенного рабочего режима при длительной работе до той же СЭ конечного состояния, что и исходное состояние.

Примечание — Эффективность, как правило, выражается а процентах.

  • 98 эффективность заряда-разряда основной подсистемы (СНЭЭ): Отношение количества энергии, отданной при разряде, к количеству энергии, поглощенной СНЭЭ при заряде, измеренных на основной ТПСН в течение одного заданного цикла определенного рабочего режима при длительной работе до той же СЭ конечного состояния, что и исходное состояние.

Примечания

  • 1 Как правило, выполняемые рабочие циклы включают полную емкость накопления энергии СНЭЭ. Эффективность заряда-разряда может быть соотнесена с фактической или нормированной емкостью.

  • 2 Эффективность, как правило, выражается в процентах.

  • 3 В случае, если вспомогательная подсистема и подсистема управления питаются от основной ТПСН. необходимо вычесть энергию, потребленную ими из общей поглощенной энергии.

    available energy (of the EES system)

    energy output at a given

    EESS SOC E0UT


    energy input at a given EESS soc e1n


    roundtrip efficiency nRT (of the EES system)


    duty cycle roundtrip efficiency (of the EES system)


    primary subsystem EESS roundtrip efficiency


  • 99 таблица эффективности (СНЭЭ): Двумерная таблица, определяющая эффективность заряда-разряда СНЭЭ во всех основных точках диаграммы мощности.

Пример — В строки таблицы 1 включают не менее 10 точек диаграммы мощности в квадрантах заряда, в столбцы таблицы включают не менее 10 точек диаграммы мощности в квадрантах разряда. Выбор этих точек проводят по следующим правилам:

а) должны быть включены все комбинации между точками с полными нормированными мощностями Рр мр. О1яр. Осир •

б) необходимо избегать включения точек с активной мощностью менее 5 % от нормированной активной мощности:

в) должны быть включены точки, где эффективность заряда-разряда минимальна:

г) должны быть включены точки, где эффективность заряда-разряда максимальна.

Та 6лица 1 — Пример диаграммы эффективности СНЭЭ

Точка диаграммы мощности

Л

рымяо...

Рзаряд1

...

Риряд...

...

...

Рзаряд10

...

Примечания

  • 1 Заданный цикл заряда-разряда определяет в том числе среднюю модность при заряде и разряде. Диаграмма эффективности допускает варьирование только этих значений, поэтому другие параметры цикла не должны изменяться.

  • 2 Выбор основных точек диаграммы мощности, как правило, позволяет хорошо охарактеризовать эффективность СНЭЭ.

  • 3 Эффективность, как правило, выражается в процентах.

  • 100 таблица эффективности основной подсистемы (СНЭЭ): Двумерная таблица, определяющая эффективность заряда-разреда основной подсистемы СНЭЭ во всех основных точках диаграммы мощности.

Пример — В строки таблицы 1 эффективности основной подсистемы включают не менее 10 точек диаграммы мощности в квадрантах заряда, в столбцы таблицы включают не менее 10 точек диаграммы мощности в квадрантах разряда. Выбор этих точек проводят по следующим правилам:

а) должны быть включены все комбинации между точками с полными нормированными мощностями Plttp- Ррр. . Овир •

б) необходимо избегать включения точек с активной мощностью менее 5 % от нормированной активной мощности:

в) должны быть включены точки, где эффективность заряда-разряда минимальна:

г) должны быть включены точки, где эффективность заряда-разряда максимальна.

Примечания

  • 1 Заданный цикл заряда-разряда определяет в том числе среднюю мощность при заряде и разряде. Диаграмма эффективности допускает варьирования только этих значении, поэтому другие параметры цикла не должны изменяться.

  • 2 Выбор основных точек диаграммы мощности, как правило, позволяет хорошо охарактеризовать эффективность СНЭЭ.

  • 3 Эффективность, как правило, выражается в процентах.

    efficiency chart (of the EES system)


    primary EESS subsystem efficiency chart


  • 101 потери основной подсистемы (СНЭЭ): Излишнее потребление энергии в основной подсистеме по сравнению с необходимым для функционирования СНЭЭ в определенный период времени.

Примечания

  • 1 Потери в основной подсистеме включают тление саморазряда в подсистеме накопления.

  • 2 Базовой единицей является Дж. но для удобства могут использоваться и другие единицы (кВт-ч. МВт-ч).

  • 102 нормированное напряжение вспомогательной подсистемы (СНЭЭ): Значение напряжения, установленного для вспомогательного СВ СНЭЭ.

Примечания

  • 1 Разрешенный диапазон отклонения от нормированного напряжения называется диапазоном напряжения длительной работы на вспомогательном СВ СНЭЭ.

  • 2 Базовой единицей является В. но для удобства могут использоваться и другие единицы (кВ).

  • 103 нормированная частота вспомогательной подсистемы (СНЭЭ): Значение частоты, установленной для вспомогательного СВ СНЭЭ.

Примечания

  • 1 Разрешенный диапазон отклонения от нормированной частоты называется диапазоном частот длительной работы вспомогательной системы.

  • 2 Базовой единицей является Гц. но для удобства могут использоваться и другие единицы (кГц).

  • 104 мощность потребления вспомогательной подсистемы (СНЭЭ): Активная мощность, потребляемая вспомогательной подсистемой СНЭЭ в заданное время и в установленном режиме в условиях длительной работы.

Примечания

  • 1 Базовой единицей является Вт. но для удобства могут использоваться и другие единицы (кВт. МВт).

  • 2 В случае отсутствия вспомогательной ТПСН (вспомогательная подсистема запитана через основную ТПСН) потребляемая мощность может быть оценена на внутренней точке подключения вспомогательной подсистемы, а не на вспомогательной ТПСН.

  • 105 нормированная полная мощность потребления вспомогательной подсистемы (СНЭЭ): Максимальная полная мощность, потребляемая вспомогательной подсистемой СНЭЭ в установленных режимах и условиях длительной работы.

Примечание — Базовой единицей является ВА но для удобства могут использоваться и другие единицы (кВА. MBA).

  • 106 нормированный коэффициент мощности вспомогательной подсистемы (СНЭЭ): Коэффициент мощности при нормированной полной мощности вспомогательной подсистемы.

  • 107 нормированное энергопотребление вспомогательной подсистемы (СНЭЭ): Расчетное потребление энергии вспомогательной подсистемой СНЭЭ за установленный период времени, в установленном режиме и условиях длительной работы.

Примечание — В случае отсутствия вспомогательной ТПСН (вспомогательная подсистема питается от основной ТПСН) нормированное потребление энергии может быть оценено во внутренних точках подключения вспомогательной подсистемы вместо вспомогательной ТПСН.

primary EESS subsystem losses


rated voltage of the auxiliary subsystem EESS


rated frequency of the auxiliary subsystem EESS


auxiliary EESS subsystem power consumption


rated apparent power of the auxiliary EESS subsystem


rated power factor of the auxiliary EESS subsystem

rated energy consumption of the auxiliary EESS subsystem


  • 108 нормированное энергопотребление вспомогательной системы в режиме ожидания: Расчетное потребление энергии вспомогательной подсистемой СНЭЭ в режиме ожидания за установленный период времени, в установленном режиме и условиях длительной работы.

Примечания

  • 1 Базовой единицей измерения является Джоугъ (Дж), но для удобства также можно выбрать другие единицы (кВт-ч, МВт-ч).

  • 2 В случае отсутствия вспомогательной ТПСН (вспомогательная подсистема питается от основной ТПСН) нормированное потребление энергии может быть оценено во внутренних точках подключения вспомогательной подсистемы вместо вспомогательной ТПСН.

  • 109 заводские приемочные испытания; ПИЗ: Мероприятия, проводимые изготовителем, предназначенные для подтверждения соответствия СНЭЭ. ее подсистем, компонентов и дополнительно поставляемых систем спецификации.

Примечание — Термин взят из ГОСТ Р МЭК 62381-2016, статья 2.3. с изменением.

  • 110 приемочные испытания на месте эксплуатации; ПИМ: Мероприятия. проводимые при вводе системы в эксплуатацию, предназначенные для подтверждения того, что СНЭЭ соответствует заявленным характеристикам, а ее монтаж был осуществлен в соответствии с инструкциями по монтажу.

Примечание — взят из ГОСТ Р МЭК 62381-2016. статья 2.4. с изменением.

  • 111 интегратор СНЭЭ: Лицо или организация, которые несут техническую ответственность за СНЭЭ и специализируются на объединении компонентов и подсистем в единое целое и обеспечении того, чтобы эти компоненты и подсистемы работали в соответствии со спецификациями проекта СНЭЭ.

Примечания

  • 1 Ответственность за интеграцию СНЭЭ. как правило, включает проектирование. доставку и монтаж всех участвующих компонентов и подсистем, проведение заводских и приемочных испытаний на месте эксплуатации и пробную эксплуатацию. Обязательства по обеспечению качества, техническому обслуживанию. поставке запасных частей и гарантии, как правило, устанавливают в контракте между интегратором СНЭЭ и потребителем (системный интегратор также мажет быть конечным потребителем).

  • 2 Интегратор СНЭЭ может быть конечным потребителем или изготовителем СНЭЭ гмбо ни одним из них.

Термины по эксплуатации СНЭЭ

  • 112 рабочая процедура (СНЭЭ): Последовательность операций, необходимых для достижения функциональных целей.

  • 113 рабочий режим (СНЭЭ): Состояние, при которых СНЭЭ выполняет по меньшей мере одну первичную функцию.

Примечания

  • 1 Условия затрагивают переходы рабочих состояний, уставки подсистем СНЭЭ и т.п.

  • 2 Термин взят из ГОСТ IEC 60050-904-2017, статья 904-03-13. с изменением.

    rated stand-by energy consumption of the auxiliary subsystem


    factory acceptance test; FAT


    site acceptance test; SAT


    EES system integrator


    operating procedure (of the ESS system)

    operating mode (of the ESS system)


  • 114 рабочее состояние (СНЭЭ): Особое сочетание состояний элементов СНЭЭ. связанное с конкретной операцией СНЭЭ в течение требуемого интервала времени.

  • 115 подключенное к сети состояние (СНЭЭ): Тип рабочего со* стояния, в котором СНЭЭ подключена к основной ТПСН.

  • 116 состояние разрядки (СНЭЭ): Тил рабочего состояния, в ко* тором СНЭЭ в течение требуемого интервала времени контролируемым образом снабжает основную ТПСН электрической энергией.

Примечание — Во время состояния разрядки СНЭЭ может находиться или не находиться в состоянии подачи электропитания, например когда энергия из подсистемы накопления идет на компенсацию внутренних потерь в отключенном от сети состоянии.

  • 117 состояние зарядки (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени контролируемым образом снабжается электрической энергией от основной ТПСН для повышения содержания энергии.

Примечание — Во время состояния зарядки СНЭЭ также находится в состоянии поглощения энергии.

  • 118 состояние отдачи энергии (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени выдает электрическую энергию через ТПСН управляемым способом.

  • 119 состояние поглощения энергии (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ в течение требуемого интервала времени регулируемым образом поглощает электрическую энергию через первичную ТПСН.

  • 120 состояние ожидания (СНЭЭ): Тип рабочего состояния, е котором СНЭЭ е течение требуемого интервала времени подключена к сети без каких-либо целенаправленных потоков энергии и готова изменить свое состояние на состояние зарядки, разрядки или остановленное состояние.

Примечание — В этом состоянии СНЭЭ подключена к сети, и подсистемы накопления соединены с подсистемами преобразования энергии.

  • 121 остановленное состояние (СНЭЭ): Тип рабочего состояния, в котором СНЭЭ находится в отключенном от электрической сети состоянии и подсистемы накопления не соединены с подсистемами преобразования энергии.

Примечания

  • 1 В случае отсутствия устройств отключения между подсистемой накопления и подсистемой преобразования энергии гальваническую развязку можно обеспечить другими решениями (например, использованием извлекаемых батарей).

  • 2 В этом состоянии вспомогательные подсистемы находятся под напряжением.

  • 122 обесточенное состояние (СНЭЭ): СНЭЭ находится в остановленном состоянии, и вспомогательная подсистема обесточена.

Примечание — Во многих случаях может быть невозможно обесточить подсистемы накопления без серьезных повреждений (например, батареи имеют напряжение на выходе даже в полностью разряженном состоянии).

operating state (of the ESS system)

grid-connected state (of the ESS system)

discharging state (of the ESS system)


charging state (of the ESS system)


energy supply state (of the ESS system)


energy absorption state (of the ESS system)


stand-by state (of the ESS system)


stopped state (of the ESS system)


de-energized state (of the ESS system)


  • 123 вспомогательная подсистема (СНЭЭ) обесточена: Условие обслуживания, при котором вспомогательная подсистема СНЭЭ не имеет никакого источника энергии для электропитания вспомогательного оборудования внутри подсистем и не подключена к внешнему источнику энергии.

Примечания

  • 1 В этом состоянии вспомогательная подсистема не запитана от возможно имеющихся ИБП.

  • 2 Термин ИБП определен в ПОСТ Р МЭК 62040-1-1—2009. статья 3.1.1]

  • 124 отключенное от сети состояние (СНЭЭ): Тип рабочего состояния. в котором СНЭЭ отключена от основной ТПСН.

  • 125 простой (СНЭЭ) (состояние): Тип состояния, в котором СНЭЭ не выполняет или не способна выполнять любые функции, связанные с обменом активной мощностью в основной ТПСН.

  • 126 простой (СНЭЭ) (период): Период времени, в котором СНЭЭ не выполняет или не способна выполнять любые функции, связанные с обменом активной мощностью в основной ТПСН.

  • 127 аварийная остановка (СНЭЭ): Рабочая процедура, предназначенная для как можно более быстрой остановки операции, которая стала опасна.

  • 128 выключение (останов] (СНЭЭ): Команда для перевода СНЭЭ в остановленное состояние из другого рабочего состояния.

Примечание — Эта команда также может быть следствием аварийных условий.

  • 129 энергоэффективность (СНЭЭ): Полезный выход энергии на основной ТПСН. деленный на количество энергии, поглощенное СНЭЭ. включая все потери, а также количество энергии, потребленной вспомогательной подсистемой, необходимой для работы системы, и вычисленная за время прихода СНЭЭ при работе в ту же конечную СЭ. что и в начальном состоянии.

Примечания

  • 1 Потери и энергия, пошедшая на обеспечение работы вспомогательной подсистемы, необходимой для работы системы, включают в себя потери энергии. в том числе из-за саморазряда, нагрева или охлаждения и т. п.

  • 2 Энергоэффективность, как правило, выражается в процентах.

  • 130 срок службы (СНЭЭ): Продолжительность времени от испытаний по вводу СНЭЭ в эксплуатацию до конца срока службы.

Примечания

  • 1 Как правило, срок службы выражают в годах или в рабочих циклах.

  • 2 Термин «испытание при вводе в эксплуатацию» определяется в ГОСТ IEC 60050-411—2015. статья 411-53-06.

  • 131 конец срока службы (СНЭЭ): Стадия жизненного цикла СНЭЭ начиная с момента, когда она снимается со стадии использования по назначению.

Примечания

  • 1 Согласно ГОСТ Р 56268. предложение «со стадии использования по назначению» не означает «демонтировано». Фактически по истечении срока службы СНЭЭ может быть повторно ислольэоеана/восстановпена или утилизирована (после обработки, когда это необходимо), возможно, после демонтажа и последующих процессов.

  • 2 Термин «жизненный цикл» определен в 2.5 ГОСТ Р 56268—2014 и в ГОСТ IEC 60050-901—2016 (статья 901-07-12).

    auxiliary subsystem deenergized (of the ESS system)


    grid-disconnected state (of the ESS system)

    idle state (of the ESS system)

    idle period (of the ESS system)

    emergency stop (of the ESS system)

    shutdown (of the ESS system)


    energy efficiency (of the ESS system)


    service life


    end of service life (of the ESS system)


  • 3 Термин взяг из ГОСТ IEC 60050*904—2017. статья 904-01-17. с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлены примечания 1 и 2.

    energy stored on investment; ESOI


  • 132 эффективность инвестиционных затрат по валовой отданной энергии; ЭИВЭ: Количество энергии, которое может быть отдано с помощью СНЭЭ в течение всего срока службы, отнесенное к количеству энергии, необходимому для изготовления СНЭЭ.

Примечание — ЭИВЭ характеризует энергетическое преимущество СНЭЭ.

Безопасность СНЭЭ

safety EESS


  • 133 безопасность СНЭЭ: Состояние СНЭЭ. при котором отсутствует неприемлемый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц. государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений.

Примечания

  • 1 В области стандартизации безопасность продукции, процессов и услуг, как правило, рассматривается с точки зрения достижения оптимального баланса ряда факторов, включая нетехнические факторы, такие как поведение человека, что позволит исключить неоправданные риски вреда для людей и имущества или снизить их до приемлемого уровня.

  • 2 Неприемлемый риск должен быть определен в каждом конкретном случае.

  • 3 Если не могут возникнуть условия, которые могут привести к неприемлемому риску, то СНЭЭ находится в безопасном состоянии, в противном случае СНЭЭ находится в опасном состоянии.

  • 4 Термин взят из ГОСТ IEC 60050-903-2017. статья 903-01-19. с изменениями.

  • 134 ___________________________________________________________

опасность поражения электрическим током: Потенциальный electrical hazard источник вреда от электрической установки, находящейся под напряжением.

[ГОСТ IEC 60050-651-2014, статья 651-01-30)

135

риск поражения электрическим током: Комбинация вероятно* electrical risk сти получения электрического вреда от электрической установки, на* холящейся под напряжением, и серьезности этого вреда.

[ГОСТ IEC 60050*651-2014. статья 651*01*31)

  • 136 электротравма: Любое физическое повреждение человека или животного, вызванное поражением электрическим током, электрическим выгоранием, электрическими дугами либо от огня или взрыва, возникшее в результате выделения электрической энергии.

    (electrical) injury


    explosion hazard (of the ESS system)


Примечание — Термин взят из ГОСТ IEC 60050-651—2014, статья 651-01-32. с изменениями.

  • 137 опасность взрыва (СНЭЭ): Состояние СНЭЭ. которое может привести к возможности нежелательных последствий в виде взрыва.

Примечания

  • 1 Состояние, когда существует опасность того, что присутствующие опасные вещества могут среагировать (например, детонация, вспышка), приводя к происшествию с потенциальными неприемлемыми последствиями (например, смерть, травмы, повреждения) для людей, имущества, работоспособности или окружающей среды.

  • 2 Термин «взрыв» установлен в ГОСТ Р 22.0.05—2020. статья 6.

  • 138 опасность пожара (СНЭЭ): Состояние СНЭЭ. которое может привести к возможности нежелательных последствий в виде пожара.

    fire hazard (of the ESS system)


    thermal hazard (of the ESS system)


Примечания

  • 1 Состояние, когда существует опасность того, что легковоспламеняющиеся твердые вещества, жидкости, газы или их смеси присутствуют в коли-честзах/концентрациях. которые могут вызвать неконтролируемое воспламенение. что может привести к смерти, увечьям или ущербу людям, имуществу, работоспособности или окружающей среде.

  • 2 Термин взят из [8]. статья 4.112. с изменениями. Исходное определение было конкретизировано для СНЭЭ и добавлено примечание 1.

  • 3 Термин «пожар установлен в ГОСТ Р 22.0.05—2020, статья 23.

  • 139 тепловая опасность (СНЭЭ): Состояние СНЭЭ. которое может привести к возможности нежелательных последствий от теплового воздействия.

Примечание — Состояние, при котором имеется неприемлемый риск получения травмы или болезни из-за тепла, выделяющегося как от нагретых частей, веществ или поверхностей, и из-за внутреннего короткого замыкания. работы при чрезмерном токе и самонагреве.

  • 140 опасность механического воздействия (СНЭЭ): Состояние mechanical hazard (of the СНЭЭ. которое может привести к возможности нежелательных послед- ESS system) ствий в виде физического воздействия.

Примечания

  • 1 Состояние, в котором физические факторы могут привести к травмам из-за механических свойств изделий или их частей.

  • 2 Определение было сформулировано в том же подходе, что и в [8]. статья 4.112.

141

опасное (химическое) вещество [материал]: Химическое веще- hazardous substance; ство, прямое или опосредованное. воздействие которого на человека hazardous material может вызывать острые и хронические заболевания людей или их гибель.

[ГОСТ Р 22.0.05-2020, статья 20]

  • 142__________________________________________________________________________

окружающая среда: Условия, в которых существует продукт или environment система, включая окружающую среду, природные ресурсы, флору, фауну. людей и их взаимодействие.

[ГОСТ IEC 60050-904-2017. статья 904-01-01)

  • 143 экологический аспект (СНЭЭ): Элемент системы СНЭЭ. который взаимодействует или может взаимодействовать с окружающей средой.

    environmental aspect (of the ESS system)


    environmental issue (of the ESS system)


Примечание — Термин взят из ГОСТ Р ИСО 14001—2016. статья 3.2.2. с изменениями.

  • 144 взаимодействие с окружающей средой (СНЭЭ): Любое воздействие со стороны окружающей среды на СНЭЭ и на окружающую среду со стороны СНЭЭ. включая воздействие на человека во время или после длительного воздействия.

Алфавитный указатель терминов на русском языке

архитектура СНЭЭ

аспект СНЭЭ экологический

аспект экологический

безопасность СНЭЭ

вещество опасное

вещество опасное химическое

взаимодействие с окружающей средой

взаимодействие СНЭЭ с окружающей средой

время восстановления

время запаздывания

время отклика на единичное ступенчатое возмущение

время стабилизации

вывод СНЭЭ стыковочный

вывод стыковочный

выключение

выключение СНЭЭ

глубина заряда СНЗЗ разрешенная

глубина разряда разрешенная

глубина разряда СНЭЭ разрешенная

ГРР

диаграмма мощности

диаграмма мощности СНЭЭ

диапазон напряжения СНЭЭ нормированный

диапазон напряжения нормированный

диапазон частоты СНЭЭ нормированный

диапазон частоты нормированный

длительность отдачи активной мощности

длительность отдачи нормированной активной мощности

длительность поглощения активной мощности

длительность поглощения нормированной активной мощности

значения показателей в конце срока службы

значения показателей СНЭЭ в конце срока службы

интегратор СНЭЭ

интерфейс коммуникационный

испытания приемочные заводские

испытания приемочные на месте эксплуатации

конец срока службы

конец срока службы СНЭЭ

коэффициент мощности вспомогательной подсистемы нормированный

коэффициент мощности вспомогательной подсистемы СНЭЭ нормированный

коэффициент мощности нормированный

коэффициент мощности СНЭЭ нормированный

материал опасный

материал химический опасный

модуль СНЭЭ

модульность СНЭЭ

мощность активная входная

мощность активная входная нормированная

мощность активная выходная

мощность активная выходная нормированная

мощность активная нормированная

мощность входная кратковременная

мощность выходная кратковременная

мощность полная нормированная

мощность потребления вспомогательной подсистемы

мощность потребления вспомогательной подсистемы полная нормированная

мощность потребления вспомогательной подсистемы СНЭЭ

мощность потребления вспомогательной подсистемы СНЭЭ полная нормированная

мощность реактивная нормированная

мощность СНЭЭ активная входная

мощность СНЭЭ активная входная нормированная

мощность СНЭЭ активная выходная

мощность СНЭЭ активная выходная нормированная

мощность СНЭЭ активная нормированная

мощность СНЭЭ входная кратковременная

мощность СНЭЭ выходная кратковременная

мощность СНЭЭ полная нормированная

мощность СНЭЭ реактивная нормированная

накопитель электрической энергии

напряжение вспомогательной подсистемы нормированное

напряжение вспомогательной подсистемы СНЭЭ нормированное

напряжение номинальное

напряжение СНЭЭ номинальное

НЭЭ

опасность взрыва

опасность взрыва СНЭЭ

опасность механического воздействия

опасность механического воздействия СНЭЭ

опасность пожара

опасность пожара СНЭЭ

опасность поражения электрическим током

опасность СНЭЭ тепловая

опасность тепловая

останов

остановка азартная

остановка СНЭЭ аварийная

переразмеренносгь

переразмеренность подсистемы накопления СНЭЭ

ПИЗ

ПИМ

подсистема

подсистема вспомогательная

подсистема вспомогательная обесточена

подсистема защиты

подсистема коммуникационная

подсистема контроля и управления

подсистема накопления

подсистема накопления батарейная

подсистема основная

подсистема преобразования энергии

подсистема СНЭЭ

подсистема СНЭЭ вспомогательная

подсистема СНЭЭ вспомогательная обесточена

подсистема СНЭЭ защиты

подсистема СНЭЭ коммуникационная

подсистема СНЭЭ контроля и управления

подсистема СНЭЭ накопления

подсистема СНЭЭ накопления батарейная

подсистема СНЭЭ основная

подсистема СНЭЭ преобразования энергии

подсистема СНЭЭ управления

подсистема управления

потери основной подсистемы

потери основной подсистемы СНЭЭ

простой СНЭЭ (период)

простой СНЭЭ (состояние)

процедура рабочая

процедура СНЭЭ рабочая

расчет энергоемкости

расчет энергоемкости СНЭЭ

регулирование напряжения в узлах

регулирование потока активной мощности

регулирование потока реактивной мощности

регулирование тока линии электропитания

регулирование частоты

режим рабочий

режим СНЭЭ рабочий

риск поражения электрическим током

саморазряд

саморазряд СНЭЭ

СВ

СЗ

сигналы рабочие

система накопления электрической энергии

система накопления энергии батарейная

система накопления энергии конденсаторная

система накопления энергии маховичная

система НЭЭ

скорость изменения

скорость изменения выходной переменной

смягчение последствий исчезновения напряжения

смягчение последствий снижения качества электрической энергии

СНЭБ

СНЭК

СНЭМ

СНЭЭ

СНЭЭ бытовая

СНЭЭ высокого напряжения

СНЭЭ коммерческая

СНЭЭ комплектная

СНЭЭ низкого напряжения

СНЭЭ общего назначения

СНЭЭ промышленная

СНЭЭ среднего напряжения

состояние зарядки

состояние зарядки СНЭЭ

состояние обесточенное

состояние ожидания

состояние ожидания СНЭЭ

состояние остановленное

состояние отдачи энергии

состояние отключенное от сети

состояние поглощения энергии

состояние подкгаоченное к сети

состояние рабочее

состояние разрядки

состояние разрядки СНЭЭ

состояние СНЭЭ обесточенное

состояние СНЭЭ остановленное

состояние СНЭЭ отдачи энергии

состояние СНЭЭ отключенное от сети

состояние СНЭЭ поглощения энергии

состояние СНЭЭ подключенное к сети

состояние СНЭЭ рабочее

СР СНЭЭ

среда окружающая

срок службы

срок службы расчетный

срок службы СНЭЭ

степень зараженности

степень зараженности СНЭЭ

степень работоспособности

степень работоспособности СНЭЭ

степень энергосодержания

степень энергосодержания разрешенная

степень энергосодержания СНЭЭ

степень энергосодержания СНЭЭ разрешенная

степень энергосодержания СНЭЭ целевая

степень энергосодержания целевая

СЭ

СЭР

СЭЦ

таблица эффективности

таблица эффективности основной подсистемы

таблица эффективности основной подсистемы СНЭЭ

таблица эффективности СНЭЭ

точка присоединения

точка присоединения СНЭЭ

ТПСН

ТПСН вспомогательная

ТПСН основная

ТПСН СНЭЭ вспомогательная

ТПСН СНЭЭ основная

условия длительной работы

условия окружающей среды базовые

функция аварийная

функция гибридная

функция длительного времени действия

функция интенсивного использования мощности

функция интенсивного использования энергии

функция короткого времени действия

функция на ступенчатое возмущение переходная

функция первичная

функция СНЭЭ аварийная

функция СНЭЭ гибридная

функция СНЭЭ длительного времени действия

функция СНЭЭ интенсивного использования мощности

функция СНЭЭ интенсивного использования энергии

функция СНЭЭ короткого времени действия

цикл зарядно-разрядный

цикл зарядно-разрядный заданный

цикл рабочий

частота вспомогательной подсистемы нормированная

частота вспомогательной подсистемы СНЭЭ нормированная

частота номинальная

частота СНЭЭ номинальная

ЭИВЭ

электротравма

электроустановка

энергия доступная

энергия СНЭЭ доступная

энергия СНЭЭ при заданной СЭ отдаваемая

энергия СНЭЭ при заданной СЭ поглощаемая

энергоемкость

энергоемкость доступная для ислольэоаания

энергоемкость доступная для отдачи

энергоемкость доступная для отдачи при нормированной мощности

энергоемкость доступная для поглощения

энергоемкость доступная для поглощения при нормированной мощности

энергоемкость нормированная

энергоемкость СНЭЭ

энергоемкость СНЭЭ доступная для использования

энергоемкость СНЭЭ доступная для отдачи

энергоемкость СНЭЭ доступная для отдачи при нормированной мощности

энергоемкость СНЭЭ доступная для поглощения

энергоемкость СНЭЭ доступная для поглощения при нормированной мощности

энергоемкость СНЭЭ нормированная

энергоемкость СНЭЭ установленная

энергоемкость СНЭЭ фактическая

энергоемкость установленная

энергоемкость фактическая

энергопотребление вспомогательной подсистемы нормированное

энергопотребление вспомогательной подсистемы СНЭЭ нормированное

энергопотребление вспомогательной системы в режиме ожидания нормированное

энергоэффективность

энергоэффективность СНЭЭ

эффективность заряда-разряда

эффективность заряда-разряда основной подсистемы

эффективность заряда-разряда основной подсистемы СНЭЭ

эффективность заряда-разряда рабочего цикла

эффективность заряда-разряда рабочего цикла СНЭЭ

эффективность заряда-разряда СНЭЭ

эффективность инвестиционных затрат по валовой отданной энергии

Алфавитный указатель эквивалентов терминов на английском языке accumulation EESS subsystem

active power flow control

active power input duration

active power output duration

actual energy capacity

actual energy storage capability

actual energy storage capacity

apparent power characteristic

auxiliary EESS subsystem

auxiliary EESS subsystem power consumption

auxiliary ROC

auxiliary subsystem de-energized

available energy

back-up power

battery EESS subsystem

battery energy storage system

BESS

capacitor energy storage system

CESS

charging slate (of the ESS system)

charging/discharging cycle

commercial EESS

communication EESS subsystem

communication interface

connection terminal

continuous operating conditions

control EESS subsystem

dead time

de-energized slate of the ESS

discharging stale of the ESS

duty cycle of the EES system

duty cycle roundtrip efficiency

EES

EES system

EES system integrator

EESS

EESS architecture

EESS module

EESS subsystem

EESS unit

efficiency chart

electrical energy storage

electrical energy storage system

3

electrical hazard

134

(electrical) injury

136

electrical installation

1

electrical risk

135

emergency application

26

emergency stop of the EES system

127

end of service Me

131

end of service life values

59

energy (storage) capability EESS

78

energy (storage) capacity EESS

78

energy absorption state of the EES system

119

energy efficiency of the EES system

129

energy input at a given SOC

95

energy input capability

84

energy input capacity

84

energy intensive appbcation

18

energy output at a given SOC

94

energy output capability

83

energy output capacity

83

energy stored on investment

132

energy supply state of the EES system

118

environment

142

environmental aspect

143

environmental issue

144

ESCH

132

expected service life

60

explosion hazard

137

factory acceptance test

109

FAT

109

feeder current control

20

FESS

6

fire hazard

138

flywheel energy storage system

6

frequency regulation

24

frequency support

24

grid frequency control

24

grid-connected state of the EES system

115

grid-disconnected state of the EES system

124

hazardous material

141

hazardous substance

141

high voltage EESS

hybrid application

idle period of the EESS

idle state of the EESS

industrial EESS

input active power

input and output power rating

installed energy storage capacity

long duration application

low voltage EESS

management EESS subsystem

mechanical hazard

medium voltage EESS

modularity EESS

nodal voltage control

nominal frequency

nominal voltage

operating mode of the EES system

operating procedure of the EES system

operating state of the EES system

operation signals

outage mitigation

output active power

oversizing

PCOM

permitted depth of charge

permitted depth of discharge

permitted DOC

permitted DOD

ROC

point of connection

power capability chart

power conversion EESS subsystem

power intensive application

power quality events mitigation

predetermined charging/discharging cycle

primary EESS subsystem

primary function

primary ROC

primary subsystem EESS efficiency chart

primary subsystem EESS losses

primary subsystem EESS roundtrip efficiency

protection E ESS subsystem

ramp rate

rated active power

rated active power input duration

rated active power output duration

rated apparent power

rated apparent power of the auxiliary EESS subsystem

rated energy consumption of the auxiliary EESS subsystem

rated energy input capability

rated energy input capacity

rated energy output capability

rated energy output capacity

rated energy storage capacity

rated frequency range

rated frequency of the auxiliary EESS subsystem

rated input active power

rated output active power

rated power factor

rated power factor of the auxiliary EESS subsystem

rated reactive power

rated stand-by energy consumption of the auxiliary subsystem

rated voltage range

rated voltage of the auxiliary EESS subsystem

reactive power flow control

recovery time

reference environmental conditions

residential EESS

roundtrip efficiency

RR

safety EESS

SAT

self-contained EES system

self-discharge of the EESS

service life

settling time

short duration application

short-duration input power

short-duration output power

shutdown of the EES system

site acceptance test

sizing

SOC

SOC

SOE

SOE

SOH

stand-by state of the EES system

state of charge of the EESS

state of energy of the EESS

state of health of the EESS

step response performances

step response time

stopped state of the EES system

storage EESS subsystem

target state of charge

thermal hazard

usable energy storage capacity

utility EESS

voltage support

Алфавитный указатель буквенных обозначений

Ц,

номинальное напряжение

14

номинальная частота

15

*с-₽.

Еся

нормированная энергоемкость

16

Цф.

нормированный диапазон напряжения

31

'нр.

нормированный диапазон частоты

32

Рвыж.

оит

выходная активная мощность

40

р„.

PIN

входная активная мощность

41

р *вых.нр.

POUT,R

нормированная выходная активная мощность

42

р гы.ир.

PIN.R

нормированная входная активная мощность

43

рн₽.

нормированная активная мощность

44

Qh₽.

нормированная реактивная мощность

45

SHP

нормированная полная мощность

46

Томя.

гоит

длительность отдачи активной мощности

50

^■JL

Лн

длительность поглощения активной мощности

51

^ОЫХ.1ф.

Лэитл

длительность отдачи нормированной активной мощности

52

^вх-ир.

TjN.R

длительность поглощения нормированной активной мощности

53

Гс.с

расчетный срок службы

60

£Су

£C.I

установленная энергоемкость

80

£сф

^CACT

фактическая энергоемкость

81

£Сд.н.

^C.USE

доступная для использования энергоемкость

82

рСд.оых.

ес,оит

доступная для отдачи энергоемкость

83

£Сд.ох.

^C.IN

доступная для поглощения энергоемкость

84

^Сд.вых.нр.

^с.оитя

доступная для отдачи энергоемкость при нормированной мощности

85

£Сд.вхзф.

SCMR

доступная для поглощения энергоемкость при нормированной мощности

86

£д

доступная энергия

93

^оых.

^UT

отдаваемая энергия при заданной СЭ

94

Еы.

ein

поглощаемая энергия при заданной СЭ

95

П3д

Ort

эффективность заряда-разряда

96

Приложение А (справочное)

Примеры для иллюстрации терминов


Интерфейс связи

Вспомогательная ТПСН

Основная ТПСН

Рисунок А.1 — Архитектура СНЭЭ с двумя типами ТПСН


Интерфейс связи

ТПСН

Рисунок А.2 — Архитектура СНЭЭ с одним типом ТПСН


Г( — длительность фазы заряда: Т3 “ длительность паузы после заряда: 7*э — длительность фазы разряда: Г4 — длительность паузы после разряда. Е^ — энергия, измеренная на основной ТПСН во время фазы заряда. £3— энергия, измеренная на основной ТПСН а ходе выполнения разряда. Е$ — начальная СЭ

Примечания

  • 1 Возможны варианты, когда Т2 = 0 или Т4 = 0.

  • 2 Профили фаз заряда и разряда, как правило, линейные (постоянная активная мощность), однако также возможны и другие варианты.

Рисунок А.З — Пример для иллюстрации зарядно-разрядного цикла СНЭЭ

Примечание — Доступная мощность обозначена областью на плоскости. Границы области представляют собой критические рабочие пределы, заложенные при проектировании СНЭЭ. На рисунке применена система векторов мощности, где РК19 — нормированная активная мощность во время заряда: — нормированная

активная мощность при разряде: — нормированная индуктивная реактивная мощность и Оснр — нормиро

ванная емкостная реактивная мощность.

Диаграмма мощности разделена на четыре квадранта осями PIQ (применяется указанный производителем диапазон значений):

а} в квадранте Q1 СНЭЭ разряжается, и ее поведение подобно емкости:

б) в квадранте Q2 СНЭЭ заряжается, и ее поведение подобно емкости:

в) в квадранте Q3 СНЭЭ заряжается, и ее поведение подобно индуктивности: г} в квадранте 04 СНЭЭ разряжается, и ее поведение подобно индуктивности.

Рисунок А.4 — Пример для иллюстрации диаграммы мощности СНЭЭ


х — входная переменная; Хо — начальное тначенно входной переменной. Х# — величина входного ступенчатого возмущения, у — выходная переменная: Yo. Ye — установившиеся значения до и после ступени. ут — перерегулирование (максимальное переходное отклонение от конечного установившегося значения}; 2Ду$ — заданный предельный диапазон отклонения;

— время отклика: Т4 — время стабилизации: Г, — время задержки, а — для колебательного процесса. Ь — для монотонного процесса

Рисунок А.5 — Пример переходной функции СНЭЭ

Потеря энергоемкости

Потери энергии при старении


Подаваемая энергия на входе а основной ТПСН


Потери энергии при разряде

СЭ= 100% '■'"д.имакс.


СЭдинкы



Энергоемкость


СЭ = 0%


Отдаваемая энергия на выходе в основной ТПСН


подсистемы накопления

Рисунок А.6 — Энергоемкости и доступные энергии

Потери энергоемкости

на входа в основной ТПСН



при старении



Энергоемкость


СЭ = 100%

СЭдкмеис.


Потери энерпш

для отдачи


Отдаваемая энергия на выходе а основной ТПСН


подсистемы накопления

Рисунок А.7 — Энергоемкости и доступам энергии СНЭЭ с установленной целевой СЭ

Библиография

[1] МЭК 60050-395:2014

Международный электротехнический словарь. Часть 395. Ядерные приборы: физические явления, основные понятия, приборы, системы, оборудование и детекторы

IEC 60050-395:2014

International Electrotechnical Vocabulary — Part 395: Nuclear instrumentation: Physical phenomena, basic concepts, instruments, systems, equipment and detectors

(2) МЭК 60050-131:2002 IEC 60050-131:2002

Международный электротехнический словарь. Часть 131. Теория цепей International Electrotechnical Vocabulary — Part 131: Circuit theory

[3] МЭК 60050-351

Международный электротехнический словарь. Часть 351. Технологии управления

IEC 60050-351 J013

International Electrotechnical Vocabulary — Part 351: Control technology

[4] МЭК 62477-1:2012

Требования безопасности к силовым электронным преобразовательным системам и оборудованию. Часть 1. Общие положения

IEC 62477-1:2012

Safety requirements for power electronic converter systems and equipment — Part 1: General

(5] МЭК 60050-192:2015 IEC 60050-192:2015

Международный электротехнический словарь. Часть 192. Надежность International electrotechnical vocabulary — Part 192: Dependability

(6] МЭК 60050-448:1995

Международный электротехнический словарь. Часть 448. Защита энергосистем

IEC 60050-448:1995

International Electrotechnical Vocabulary — Part 448: Power system protection

[7J ИСО/МЭК 14543-2-1:2006

Информационные технологии. Архитектура домашних электронных систем (HES) — часть 2-1. Введение и модульность устройств

ISO/IEC 14543-2-1:2006

information technology — Home electronic system {HES) architecture — Part 2-1: Introduction and device modularity

[8] ИС013943:2008 ISO 13943:2008

Пожарная безопасность. Словарь Fire safety — Vocabulary

УДК 621.355:006.354:

621.311


ОКС 01.040.29,13.020, 27.010, 29.020, 29.220.29.240.99

Ключевые слова: система накопления электрической энергии, накопитель, аккумулятор, аккумуляторные батареи, термины и определения

Редактор В.Н. Шмельков Технический редактор В.Н. Прусакова Корректор М.В. Бучяая Компьютерная верстка И.А. Урецкого

Сдано в набор 27.0S.2021 Подписано в печать 21.06.202t. Формат 60*84%. Гарнитура Ариал. Усп. печ. л. 5.12. Уч.-иад. л. 5,05.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единичном исполнении во . 117418 Москва. Нахимовский пр-т, д. 3t. и. 2. www.goslinfo.ru info@gostnfo.ru

Поможем с курсовой, контрольной, дипломной
1500+ квалифицированных специалистов готовы вам помочь
