НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОЛБЯКИ ДИСКОВЫЕ ПРЯМОЗУБЫЕ ДЛЯ НАРЕЗАНИЯ ДЕКОРАТИВНЫХ РИФЛЕНИЙ
Основные размеры
Straight-toothed cutters for cutting decorative corrugations. Basic dimensions
Дата введения — 2025—07—01
1 Область применения
Настоящий стандарт распространяется на дисковые прямозубые долбяки для нарезания декоративных рифлений на наружные цилиндрические поверхности изделий оптического приборостроения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 19265 Прутки и полосы из быстрорежущей стали. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Основные размеры
3.1 Долбяки следует изготовлять типов:
1 —для сплошных рифлений треугольного профиля;
2 — для секторных рифлений треугольного профиля;
3 — для рифлений треугольного профиля на поверхности лунок;
4 — для сплошных рифлений трапецеидального профиля;
5 — для сплошных рифлений с полукруглыми впадинами.

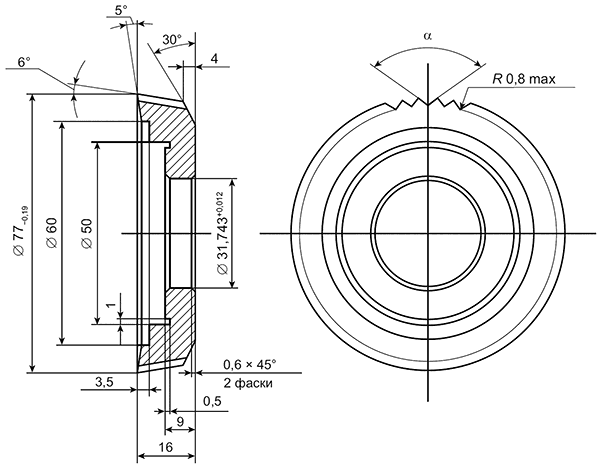

3.1.1 Основные размеры долбяков типа 1 должны соответствовать указанным на рисунке 1 и в таблице 1.
Издание официальное
1
ГОСТ Р 71587—2024
Рисунок 1
Таблица 1
Шаг рифлений Р, мм | Число зубьев Z | Угол профиля а |
0,8 | 300 | 105° |
1,0 | 240 | |
1,2 | 200 | |
1,5 | 160 | 120° |
2,0 | 120 |
Пример условного обозначения
Долбяк типа 1 с шагом рифлений Р = 0,8 мм из стали марки Р6М5:
Долбяк 1 — 0,8— Р6М5 ГОСТ Р 71587—2024
3.1.2 Основные размеры долбяков типа 2 должны соответствовать указанным на рисунке 2 и приведенным в таблице 2.
2
Таблица 2
ГОСТ Р 71587—2024
Рисунок 2
Размеры в миллиметрах
>s S ф -&Q. S го 3 | D | d | di | d2 | с ° о ф о | m ф ю ” N О С О _s | 2 о ^ г- ” Ж О N g £ X s Я m J 1 т | со X Ф Т N О Ю S „ х п 5 S I О т | ||
X о г | ф 5 с о | i S о I | ci ф 2 С О | |||||||
1,2 | 51,9 | -0,20 | 20,000 | +0,013 | 28 | 36 | 9 | 135 | 10 | 5 |
1,5 | 58,0 | 40 | 126 | 4 | ||||||
62,7 | 44 | |||||||||
68,7 | 31,743 | +0,015 | 50 | 52 | 144 | 11 | 5 | |||
76,3 | 58 | 12 | 168 | 10 | 4 | |||||
84,8 | -0,23 | 64 | ||||||||
94,7 | 72 | 192 | 11 | 5 | ||||||
3
ГОСТ Р 71587—2024
Окончание таблицы 2 Размеры в миллиметрах
>s ф 3 | D | d | di | ^2 | с еа ё ° Ф О | СП ф ю ” N О 3 | СП _ ГО Го & ф ® -1- л О м О (D _ N го CL 9 си о т 1 ? | СП Ф 2 ^ ^ “ ф го с о S ° о ГО ш >р8 | ||
X о I | ci го Ф 2 С О | i о т | Ч го ф 2 С О | |||||||
2,0 | 56,4 | -0,20 | 20,000 | +0,013 | 28 | 40 | 9 | 90 | 7 | 3 |
61,4 | 45 | 99 | 4 | |||||||
66,9 | 31,743 | +0,015 | 50 | 52 | 108 | 8 | ||||
72,0 | 54 | |||||||||
76,0 | 56 | 117 | 9 | |||||||
81,4 | -0,23 | 60 | 126 | 10 | ||||||
88,4 | 68 | 12 | 144 | 8 | ||||||
95,4 | 74 | |||||||||
Пример условного обозначения
Долбяк типа 2 с шагом рифлений Р = 2,0 мм и диаметром D = 72,0 мм из стали марки Р6М5:
Долбяк 2—2,0—72,0— Р6М5 ГОСТ Р 71587—2024
3.1.3 Основные размеры долбяков типа 3 должны соответствовать указанным на рисунке 3 и приведенным в таблице 3.
4
5°
ГОСТ Р 71587—2024
15
<----
Рисунок 3
Таблица 3
В миллиметрах
D -0,2 | d | ^1 ±0,02 | ^2 ±0,1 | ^3 |
70,9 | 60 | 54,60 | 64,0 | 2 |
76,0 | 65 | 59,70 | 68,8 | 3 |
5
ГОСТ Р 71587—2024
Пример условного обозначения
Долбяк типа 3 диаметром D = 76,0 мм из стали марки Р6М5:
Долбяк 3—76,0— Р6М5 ГОСТ Р 71587—2024
3.1.3.1 Число секторов долбяка — 16.
3.1.3.2 Каждый сектор долбяка должен иметь 14 полных зубьев.
3.1.3.3 Предельные отклонения угловых размеров между осями двух технологических отверстий диаметром 5 мм должны быть ±2'.
3.1.4 Основные размеры долбяков типа 4 должны соответствовать указанным на рисунке 4.
Рисунок 4
Пример условного обозначения
Долбяк типа 4 из стали марки Р6М5:
Долбяк 4 — Р6М5 ГОСТ Р 71587—2024
3.1.4.1 Число зубьев долбяка — 48.
3.1.4.2 Предельные отклонения угловых размеров между осями двух технологических отверстий диаметром 5 мм должны быть ±2'.
3.1.5 Основные размеры долбяков типа 5 должны соответствовать указанным на рисунке 5.
6
5°
ГОСТ Р 71587—2024
Пример условного обозначения
Долбяк типа 5 из стали марки Р6М5:
Долбяк 5 — Р6М5 ГОСТ Р 71587—2024
3.1.5.1 Число зубьев долбяка — 24.
3.1.5.2 Предельные отклонения угловых размеров между осями двух технологических отверстий диаметром 5 мм должны быть ±2'.
3.2 Характеристики
3.2.1 Долбяки следует изготовлять из быстрорежущей стали по ГОСТ 19265.
3.2.2 Твердость долбяков должна быть 62—65 HRC.
Твердость долбяков из быстрорежущей стали с содержанием ванадия 3 % и более и кобальта 5 % и более должна быть выше на 1—2 единицы HRC.
3.2.3 В технически обоснованных случаях разрешается изготовлять долбяки типов 3, 4 и 5 без технологических отверстий диаметром 5 мм.
3.2.4 Параметры шероховатости поверхностей долбяков по ГОСТ 2789 должны быть, мкм, не более:
Rz 1,6 — передних и задних поверхностей зубьев;
Ra 0,32 — внешнего опорного торца и посадочного отверстия долбяков;
Ra 0,63 — внутренней опорной поверхности.
3.2.5 Радиальное биение зубчатого венца и торцевое биение передней поверхности относительно оси посадочного отверстия должно быть не более 0,03 мм.
7
ГОСТ Р 71587—2024
3.2.6 Неперпендикулярность оси посадочного отверстия к внешней опорной поверхности должна быть не более 0,01 мм.
3.2.7 Непараллельность опорных поверхностей должна быть не более 0,015 мм.
3.2.8 Предельное отклонение угла между любыми зубьями долбяка должно быть не более ±2'.
3.2.9 На долбяке должны быть нанесены:
- товарный знак предприятия-изготовителя;
- тип долбяка;
- шаг рифлений (для типов 1 и 2);
- диаметр (для типов 2 и 3);
- марка стали.
8
ГОСТ Р 71587—2024
УДК 621.913.02:006.354
ОКС 25.100.99
Ключевые слова: долбяки дисковые, типы, размеры, декоративные рифления
