ГОСТ Р 51262.4-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ФАСОННЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
Форма и размеры
Издание официальное
БЗ 2-98/243
ГОССТАНДАРТ РОССИИ Москва
Предисловие
1 РАЗРАБОТАН АООТ «Санкт-Петербургский институт огнеупоров» (АООТ «СПбИО»), Техническим комитетом ТК 009 «Огнеупоры»
ВНЕСЕН Госстандартом Российской Федерации
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 13 апреля 1999 г. № 126
3 ВВЕДЕН ВПЕРВЫЕ
© ИПК Издательство стандартов, 1999
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Госстандарта России
ГОСТ Р 51262.4—99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ФАСОННЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
Форма и размеры
Refractory shaped products of general use. Form and sizes
Дата введения 2000—01—01
1 Область применения
Настоящий стандарт устанавливает форму и размеры огнеупорных фасонных изделий общего назначения, применяемых для футеровки различных тепловых агрегатов.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51262.1—99 Изделия огнеупорные прямоугольные общего назначения. Форма и размеры ГОСТ Р 51262.2—99 Изделия огнеупорные клиновые общего назначения. Форма и размеры
3 Определения
В настоящем стандарте применяют следующие термины и определения:
3.1 Фасонное изделие — огнеупорное изделие, конфигурация которого содержит один или несколько элементов сложности, например: пазы, шпунты, углубления, сквозные отверстия постоянного и переменного сечения, непрямые двугранные и плоские углы, криволинейные поверхности, число граней больше шести.
3.2. Сводовое изделие — фасонное изделие для формирования свода печи.
3.3 Насадочное изделие — фасонное изделие для формирования насадки теплообменных устройств регенеративного типа.
3.4 Опорное изделие — фасонное изделие, на которое опирается другое огнеупорное изделие.
3.5 Горелочное изделие — фасонное изделие с отверстиями для газовой горелки.
3.6 Секторное изделие — фасонное изделие, имеющее форму сектора.
3.7 Бортовое изделие — фасонное изделие для формирования боковых стен печи.
3.8 Изделие с контрольным отверстием — фасонное излелие для контроля параметров процессов, происходящих в печи.
3.9 Фасонный кирпич — кирпич, имеющий один или несколько элементов сложности.
3.10 Фасонный брус — изделие с прямоугольным поперечным сечением, ширина и толщина которого малы по сравнению с его длиной, имеющее один или несколько элементов сложности.
Издание официальное
2-1202
3.11 Подставка — фасонное изделие, предназначенное для установки на нем обжигаемых деталей.
4 Форма и размеры
4.1 Форма и размеры фасонных изделий должны соответствовать указанным на рисунках 1 —34 и в таблицах 1—18.
Рисунок 1 — Сводовые изделия номеров 1, 2
Таблица 1
В миллиметрах
Номер изделия | А |
1 | 230 |
2 | 380 |
Рисунок 2 — Сводовое изделие номер 3
Рисунок 3 — Сводовое изделие номер 4
J&7 25.4 25.4 25.4 25.4 19 41.7 25 4в
Рисунок 4 — Сводовое изделие номер 5
Рисунок 5 — Сводовое изделие номер 6
Рисунок 6 — Сводовое изделие номер 7
Рисунок 7 — Сводовое изделие номер 8
Рисунок 8 — Сводовое изделие номер 9
Рисунок 9 — Сводовое изделие номер 10
Рисунок 10 — Сводовые изделия номеров 11—13
Таблица 2
Номер изделия | а | е | В | к |
И | 65 | 45 | 230 | 300 |
12 | 45 | 65 | 230 | 300 |
13 | 65 | 65 | 250 | 320 |
В миллиметрах
ТаблииаЗ
В миллиметрах
Номер изделия | А | В |
14 | 420 | 164 |
15 | 420 | 120 |
16 | 480 | 120 |
Рисунок 11 — Сводовые изделия номеров 14 —16
210
§ | ||
Рисунок 12 — Сводовое изделие номер 17
3-1202
25b i1,5
В миллиметрах
Таблица 4
Номер изделия | а | е | В |
18 | — | 25 | 135 |
19 | 25 | 25 | 135 |
20 | 25 | 25 | 160 |
Рисунок 13 — Сводовые изделия номеров 18—20
В миллиметрах
Номер изделия | С |
21 | 100 |
22 | 75 |
Приме' | i а н и с — До- |
пускается изготовлять изде- | |
лия длиной | скоса 75 мм |
вместо 40 мм |
Рисунок 14 — Сводовые изделия номеров 21, 22
Таблица 6 В миллиметрах | |
Номер изделия | А |
23 | 230 |
24 | 322 |
Рисунок 16 — Сводовое изделие номер 25
Таблица 7
В миллиметрах
Номер изделия | л | В | С | е | к | |
26 | 230 | 150 | 114 | 50 | 40 | 25 |
27 | 230 | 150 | 114 | 65 | 40 | 25 |
28 | 230 | 150 | 114 | 75 | 40 | 25 |
29 | 230 | 100 | 150 | 75 | 65 | 25 |
30 | 260 | 180 | 114 | 75 | 40 | 73 |
31 | 270 | 196 | 114 | 75 | 37 | 30 |
32 | 270 | 196 | 120 | 75 | 37 | 30 |
33 | 300 | 140 | 150 | 75 | 80 | 25 |
34 | 300 | 220 | 114 | 75 | 40 | 56 |
35 | 330 | 250 | 114 | 75 | 40 | 56 |
36 | 350 | 230 | 114 | 75 | 60 | 56 |
Рисунок 17 — Насадочные изделия номеров 26 — 36
Таблица 8
В миллиметрах
Номер изделия | ------------------------------------------------------------! А | е | С |
37 | 326 | 400 | 75 |
38 | 326 | 400 | 90 |
39 | 326 | 400 | 114 |
40 | 385 | 456 | 75 |
41 | 385 | 459 | 90 |
42 | 385 | 459 | 114 |
Рисунок 18 — Насадочные изделия номеров 37 — 42
Рисунок 19 — Насадочные изделия номеров 43 — 48
Таблица 9
В миллиметрах
Номер изделия | А | 4 | С |
43 | 284 | 138 | 75 |
44 | 284 | 138 | 90 |
45 | 284 | 138 | 114 |
46 | 520 | 374 | 75 |
47 | 520 | 374 | 90 |
48 | 520 | 374 | 114 |
Рисунок 20 — Опорные изделия номеров 49—51
Таблица 10
В миллиметрах
Номер изделия | А |
| 380 460 520 |
Примечание — Изделия номеров 49—51 могут быть изготовлены с отверстиями для штырей и углублениями для установки усиленной металлической подвески. Размеры, определяющие расположение штыревых отверстий и углублений для установки металлической подвески, приведены в приложении А. |
Рисунок 21 — Горелочные изделия номеров 52—56
В миллиметрах
Номер изделия | А | С | В | D | d | 4 |
52-1 52-2 | 230 | 100 | 80 | 150 | 50 | 35 |
53-1 53-2 | 340 | 167 | 120 | 190 | 75 | 45 |
54-1 54-2 | 340 | 167 | 120 | 210 | 100 | 45 |
55-1 55-2 | 340 | 167 | 130 | 240 | 125 | 40 |
56-1 56-2 | 340 | 167 | 130 | 260 | 150 | 40 |
Таблица 12
В миллиметрах
Номер изделия | а | г | R |
57 | 175 | 200 | 275 |
53 | 188 | 275 | 350 |
59 | 196 | 350 | 425 |
60 | 202 | 425 | 500 |
61 | 208 | 500 | 575 |
62 | 214 | 650 | 725 |
63 | 218 | 910 | 985 |
Рисунок 22 — Секторные изделия номеров 57—63
Рисунок 23 — Секторное изделие номер 64
Рисунок 24— Секторное изделие номер 65
Рисунок 25— Секторное изделие номеров 66, 68
Рисунок 26 — Секторные изде лия номеров 67, 69
Таблица 13
Номер изделия | в | д | е | R |
66 | 111 | 70 | 69 | 111 |
67 | 152 | 50 | 50 | 152 |
68 | 111 | 70 | 69 | 111 |
69 | 152 | 50 | 50 | 152 |
В миллиметрах
Рисунок 27 — Секторные изделия номеров 70—72
Таблица 14
В миллиметрах
Номер изделия | А | В | С | А | |
70 | 135 | 107 | 60 | 28 | 107 |
71 | 145 | 125 | 50 | 30 | 160 |
72 | 145 | 125 | 80 | 30 | 160 |
Таблица 15
В миллиметрах
Номер изделия | А | С | R | |||
73 | 122 | 6U | 35 | 35 | 9 | 10 |
74 | 146 | 85 | 35 | 50 | 9 | 10 |
75 | 162 | 102 | 35 | 60 | 7 | 8 |
76 | 179 | 119 | 35 | 70 | 7 | 8 |
77 | 197 | 136 | 35 | 80 | 7 | 8 |
78 | 214 | 154 | 35 | 90 | 7 | 8 |
79 | 162 | 116 | 27 | 68 | 5 | 6 |
80 | 179 | 133 | 27 | 78 | 5 | 6 |
81 | 197 | 150 | 27 | 88 | 5 | 6 |
82 | 214 | 161 | 27 | 98 | 5 | 6 |
83 | 119 | 72 | 27 | 43 | 5 | 6 |
84 | 145 | 98 | 27 | 58 | 5 | 6 |
Рисунок 28 — Секторные изделия номеров 73—84
Таблица 16
В миллиметрах
Номер изделия | С |
85 | 230 |
86 | 114 |
Рисунок 29 — Бортовые изделия номеров 85, 86
Рисунок 30 — Изделие верстием номер 87
Рисунок 31 — Изделие с контрольным отвср-
с
контрольным

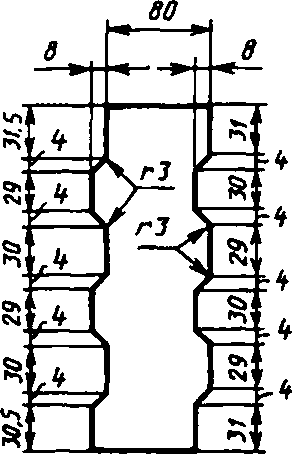

Рисунок 33 — Фасонный брус — изделия номеров 90, 91

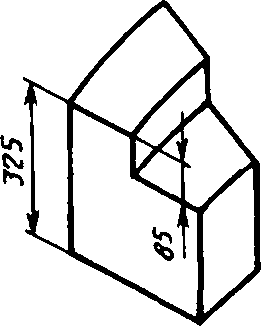

Рисунок 32 — Фасонный кирпич
— изделие номер 89
В миллиметрах
Номер изделия | А | |
90 | 600 | 350 |
91 | 480 | 280 |
Рисунок 34 — Подставка — изделия номеров 92—98
Таблица 18
В миллиметрах
Номер изделия | D |
92 | 50 |
93 | 60 |
94 | 80 |
95 | 90 |
96 | ПО |
97 | 120 |
98 | 140 |
По соглашению сторон допускается изготовлять изделия других форм и размеров.
Расчетный объем изделий приведен в приложении Б.
4.2. Форма и размеры прямоугольного кирпича, изготовляемого с отверстиями для штырей и углублениями для установки усиленной металлической подвески в соответствии с приложением А, приведены в ГОСТ Р 51262.1— на рисунках 1, 3 и в таблицах 1, 3, клиновых изделий — в ГОСТ Р 51262.2— на рисунках 3, 4 и в таблицах 4, 5. Номера этих изделий обозначены знаком (*).
4.3. Для фасонных изделий, имеющих отверстие, допускается конус 1 мм на 100 мм толщины изделий.
4.4. При маркировке изделий дополнительно указывают порядковый номер стандарта. Например, изделие фасонное шамотное № 10 по ГОСТ Р 51262.4— будет иметь маркировку: ША-10-4.
4.5. Допускаемые отклонения размеров должны быть согласованы между изготовителем и потребителем или приведены в нормативной документации на соответствующий вид продукции.
