Текст ГОСТ 2.051-2013 Единая система конструкторской документации. Электронные документы. Общие положения



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

2.051-

2013


МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

Единая система конструкторской документации

ЭЛЕКТРОННЫЕ ДОКУМЕНТЫ

Общие положения

Издание официальное

Москва

Стенда ртинформ 2014


Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан» дартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1    РАЗРАБОТАН Федеральным государственным унитарным предприятием «всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО «НИЦ CALS-технологий «Прикладная логистика»)

2    ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3    ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 августа 2013 г. Не 58-П)

За принятие проголосовали:

Краткое наименование страны по МК <ИСО 3166) 004-97

Код страны

по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

AM

Минэкономики Республики Армения

Казахстан

К Z

Госстандарт Республики Казахстан

Киргизия

KG

Кыргыэстандарт

Молдове

МО

Молдовв-Стандврт

Россия

RU

Росстандарт

Таджикиствн

TJ

Таджихстандарт

Узбекистан

U Z

Узстандврт

Украина

UA

Гостпотребствндарт Украины

4    Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. No 1628-ст межгосударственный стандарт ГОСТ 2.051—2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 г.

5    ВЗАМЕН ГОСТ 2.051—2006

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются такжее информационной сислюмеобщеголользоеания — неофициальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

© Стандартинформ. 2014

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

и

Поправках ГОСТ 2.051—2013 Единая система конструкторской документации. Электронные доку менты. Общие положения

В


каком месте


Напечатано


Должно быть


Приложение В. Пункт В.1.5


Но

мер

п/в

Обозначение

досумента

Наименование

иаде/мя.

иаименоеакие

документа

Версия

Номер последнего юме

(1)

(2)

(3)

(4)

(5)

Алгоритм расчета (6)

Контрольная сумма (7)

Примечание

(8)

(9) (10)

Разраб.

Прое.

(11)

(12)

(13)

(14)

Н. контр.

Утв.

Информа-ционмо-удост сверяющий лист

(15)

Лист

Листов

(16)

(17)

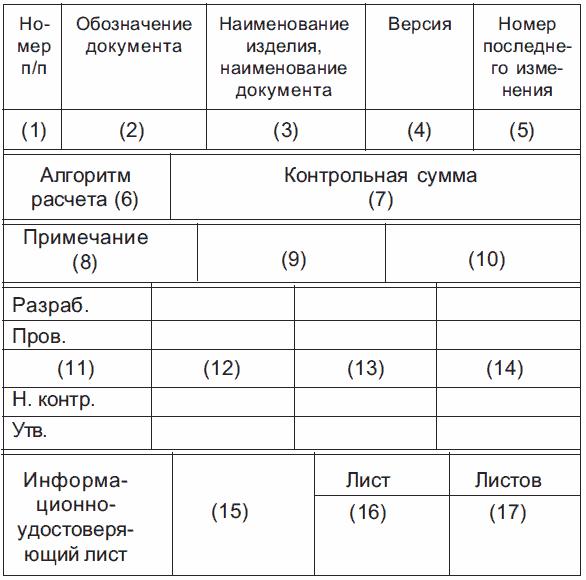

Рисунок В.1 — Форма УЛ


(ИУС№10 2014 г.)


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации ЭЛЕКТРОННЫЕ ДОКУМЕНТЫ Общие положения

Unified system for design documentation. Digital documents. General principles

Дета введения — 2014—06—01

1    Область применения

Настоящий стандарт устанавливает общие требования к выполнению электронных конструкторских документов изделий всех отраслей промышленности.

На основе настоящего стандарта могут быть разработаны стандарты с уметом особенностей применения и обращения различных видов электронных конструкторских документов.

2    Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.001—2013 Единая система конструкторской документации. Общие положения

ГОСТ 2.004—88 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.102—2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.104—2006 Единая система конструкторской документации. Основные надписи

ГОСТ 2.105—95 Единая система конструкторской документации. Общие требования к текстовым документам

ГОСТ 2.301—68 Единая система конструкторской документации. Форматы

ГОСТ 2.501—2013 Единая система конструкторской документации. Правила учета и хранения

ГОСТ 2.511—2011 Единая система конструкторской документации. Правила передачи электронных конструкторских документов. Общие положения

ГОСТ 2.601—2013 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 2.602—2013 Единая система конструкторской документации. Ремонтные документы

ГОСТ 2.610—2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов

ГОСТ 2.701—2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 34.310—95/ГОСТР 34.10—2001 Информационная технология. Криптографическая защита информации. Процедуры выработки и проверки электронной цифровой подписи на базе асимметричного криптографического алгоритма

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей ату ссылку.

3 Термины, определения и сокращения

3.1    Термины и определения

В настоящем стандарте применены термины по ГОСТ 2.001, а также следующие термины с соответствующими определениями:

3.1.1

автоматизированная система: Система, состоящая из персонала и комплекса средств автоматизации его деятельности, реализующая информационную технологию выполнения установленных функций.

[ГОСТ 34.003—90. статья 1.1]


3.1.2    аутентичный документ: Документ, одинаковый с исходным ло содержанию, и отличный от исходного по формату и/или кодам данных.

Примечание — Аутентичные документы могут быть выполнены на одинаковых или различных видах носителя данных.

3.1.3    версия (документа): Электронный конструкторский документ, соответствующий определенной стадии разработки документа.

3.1.4    визуализация: Отображение информации в пригодной и понятной для восприятия человеком форме.

Примечание—Визуализация выполняется соответствующими программными иГипи техническими средствами.

3.1.5    интерактивный электронный документ: Документ, информация содержательной части которого доступна в диалоговом режиме.

3.1.6    информационная единица: Файл или набор взаимосвязанных файлов, рассматриваемый как единое целое.

3.1.7    статус версии (документа): Признак, присваиваемый документу (версии документа) в автоматизированной системе управления документами, и определяющий готовность документа (версии документа) и/или возможность дальнейшего использования документа по назначению.

3.1.8    целостность (документа): Свойство документа, определяющее, что ни в его содержательную. ни в реквизитную части не вносилось никаких изменений.

3.1.9    электронный носитель: Материальный носитель, используемый для записи, хранения и воспроизведения информации, обрабатываемой с помощью средств вычислительной техники.

3.2 Сокращения

В настоящем стандарте приняты следующие сокращения:

АС — автоматизированная система;

ДЭ — электронный конструкторский документ (документы);

ИЕ — информационная единица;

ИЭД — интерактивный электронный документ:

КД — конструкторский документ (документы, документация);

СЧ — составная часть;

УЛ — информационно-удостоввряющий лист;

ЭВМ — электронно-вычислительная машина;

ЭП — электронная подпись.

4 Основные положения

4.1    ДЭ выполняют на стадии разработки изделия и применяют на всех последующих стадиях жизненного цикла изделия. ДЭ получают с помощью программно-технических средств в результате автоматизированного проектирования (разработки) или преобразования документов, выполненных в бумажной форме, в электронную форму.

4.2    ДЭ состоит из двух частей: содержательной и реквизитной.

4.2.1    Содержательная часть состоит из одной или нескольких ИЕ (файлов), содержащих необходимую информацию об изделии. Содержательная часть может состоять раздельно или в любом сочетании из текстовой, графической, мультимедийной информации.

4.2.2    Реквизитная часть состоит из структурированного (сгруппированного) по назначению набора реквизитов и их значений. Номенклатура реквизитов ДЭ — по ГОСТ 2.104. В реквизитную часть ДЭ допускается вводить дополнительные реквизиты с учетом особенностей применения и обращения ДЭ. Номенклатуру дополнительных реквизитов, правила выполнения и отображения их в визуально воспринимаемом виде устанавливает организация-разработчик ДЭ*.

Для документов на изделия, разрабатываемые по заказу Министерства обороны, номенклатура дополнительных реквизитов должна быть согласована с заказчиком (представительством заказчика).

4.3    Все реквизиты ДЭ. значением которых является подпись, выполняют в виде ЭП по ГОСТ 34.310. Визуальное представление реквизитов, значением которых является ЭП. для различных видов конструкторских документов устанавливает разработчик*.

Для документации на изделия, разрабатываемые по заказу Министерства обороны, номенклатура, визуальное представление и размещение реквизитов ДЭ. значением которых является ЭП. должны быть согласованы с заказчиком (представительством заказчика).

4.4    ДЭ подразделяют на простые, составные и агрегированные в зависимости от состава и способа организации содержательной части:

•    в простом ДЭ содержательная часть реализована в виде одной ИЕ (файла):

•    в составном ДЭ содержательная часть реализована в виде нескольких ИЕ (файлов), связанных друге другом ссылками;

•    в агрегированном ДЭ содержательная часть реализована в виде нескольких ИЕ (файлов), логически связанных друге другом*.

Примеры схем различных способов организации ДЭ приведены в приложении Б.

4.5    Электронные КД могут выполняться е виде ИЭД. Данные ИЭД предоставляют конечному пользователю через комплекс программных средств, обеспечивающих визуальное представление содержащейся в КД информации и диалоговое взаимодействие с пользователем*.

4.6    ДЭ может иметь сложную структуру, совмещенные реквизитные части и общие описания составляющих компонентов. При многократном использовании компонентов допускается применение ссылок*.

4.7    При передаче простого ДЭ все ссылки должны быть заменены на соответствующее им содержание. При передаче составного и агрегированного документов (если его формат требует наличия ссылок) допускается оставлять ссылки при условии, что целостность таких ДЭ обеспечивают программно-технические средства*.

4.8    В реквизитной части ДЭ должен быть укаэанкод документа взависимостиотхарактера использования в соответствии с ГОСТ 2.104.

4.9    Подлинники, дубликаты и копии ДЭ имеют одинаковуюсилу с бумажными документами аналогичных наименований и характера использования. В дубликатах и копиях должны быть сохранены обязательные реквизиты, содержащиеся в подлиннике ДЭ.

4.10    Аутентичные ДЭ. полученные путем преобразования их форматов, подписанные в установленном порядке ЭП. имеют то же наименование документа. чтоиДЭ. из которого они получены. В соответствии с ГОСТ 2.104 аутентичному ДЭ присваивают дополнительный признак, который записывают в реквизитной части документа.

Ответственность за взаимное соответствие исходногои аутентичного ДЭ и дальнейшее поддержание соответствия в ходе жизненного цикла обоих документов возлагается на разработчика или подразделение. изготовившее аутентичный документ*.

4.11    При обращении ДЭ должна быть обеспечена возможность проверки ЭП всеми организациями —участниками обращения документа. Подлинность и целостность ДЭ подтверждают соответствующими программно-техническими средствами, обеспечивающими проверку ЭП*.

4.12    ЭП используют последовательно или параллельно*.

4.13    Порядок использования ЭП и применяемые программно-технические средства в пределах отдельной организации устанавливает разработчик документации вэависимости от наличия конкретного информационного, программного и организационного обеспечения.

Для ДЭ. разрабатываемых на изделия по заказу Министерства обороны, порядок использования ЭП и применяемые программно-технические средства должны быть согласованы с заказчиком (представительством заказчика)*.

4.14    Порядок управления данными ЭП устанавливает разработчик документации. При обращении ДЭ в корпоративных АС правила управления данными ЭП (например, обмен ключами ЭП) устанавливают организации-участники. При организации обмена КД допускается заменять набор ЭП. произведенный в АС передающей организации, одной ЭП лица, ответственного за передачу ДЭ (или комплекта ДЭ)*.

4.15    Допускается заменять применение ЭП выпуском УЛ — сопроводительного бумажного документа согласно ГОСТ 2.001 с собственноручными подписями в нем. Форма УЛ приведена на рисунке В.1 (приложение В). Допускается при необходимости добавлять графы и изменять их размеры и расположение. что должно быть установлено в стандарте организации.

4.16    Внесение изменений в содержательную часть ДЭ или в реквизиты, непосредственно содержащие значения свойства изделия, должно приводить к созданию новой версии этого ДЭ ссохранвнием его обозначения и наименования и установлением соответствующего статуса. Номер новой версии ДЭ указывают в его реквизитной части*.

Комментарии к пунктам стандарта

3.1.3    Версии электронного документа отличаются друг от друга содержательной и/или реквизитной частью (см. также пояснения к4.16) при неизменном обозначении документа.

В бумажном КД все изменения, как правило, относятся к одному исход ному документу, который также включает в себя все его предыдущие изменения. В такой системе управления документами порядковый номер изменения (графа 14 основной надписи поГОСТ 2.104} следует рассматривать как номер версии

В автоматизированной системе управления документами в выпущенную версию ДЭ изменения не вносят. При необходимости изменения содержательной и/илн реквизитной чести ДЭ выпускается его новая версия, которая заменяет изменяемую. Номер версии указывают в реквизитной части. Все соисполнители должны быть проинформированы о выпуске новой версии ДЭ.

Под системой управления документами подразумевается система, обеспечивающая выполнение функций управления конструкторскими документами согласно И СО 11442 (1J и МЭК 62045 |2]. В качестве системы управления документами также допускается применять автоматизированную систему управления данными об изделии или другую аналогичную систему.

3.1.4    Например, результатом визуализации ДЭ на графическом устройстве вывода Э8М является изображение (на экране дисплея), результатом визуализации ДЭ на печатающем устройстве выводе ЭВМ — бумажная копия электронного документа по ГОСТ 2.501 Наименование вида документа в процессе обращения для бумажной копии ДЭ устанавливают стандартом организации.

Результат визуализации электронного документа должен быть оформлен согласно требованиям стандартов ЕСКД. Конкретные требования к оформлению ДЭ определяются видом КДи могут быть дополнены в соответствии с правилами системы документооборота (управления документами), принятыми на предприятии (в организации) и регламентированными стандартом организации.

3.1.7 Присвоение соответствующего статуса должно обеспечивать однозначность возможности применения каждой версии документа. Как правило, обозначение статуса версии документа указывают с учетом правил выполнения и обращения конструкторскихдокументов — «в разработке», «на согласовании», «утвержден», «остановлен». «аннулирован» и т.п.. а также с учетом назначения документа - например, «утвержден для расчета не прочность». Перечень таких обозначений для различных видов КД устанавливают стандартом организации.

4.2.2 Реквизиты могут быть составными.т. е. состоять из атрибутов, также имеющих значения

Реквизит КД содержит сведения о самом документе (например, обозначение, формат, данные разработчика и подпись) или некоторую информацию об изделии, к которому относится документ (например, масса изделия, обо значение материала). Допускается дублирование реквизитов всодержательной части документа, в этом случае ответственность за взаимное соответствие реквизитов и дальнейшее поддержание соответствия в ходе жизненного цикла документа возлагается не разработчика.

Реквизиты могут структурироваться по назначению (например, реквизиты, входящие в основную надпись, реквизиты, входящие в дополнительные графы к ней. и т.п.).

Следует предусматривать возможность обработки реквизитной части средствами вычислительной техники, в также доступность визуального представления реквизитной части пользователю без открытия самого документа (его содержательной части).

4.6 ЭП — неотъемлемая часть реквизитной части ДЭ. предназначенная для удостоверения и подтверждения его подлинности и целостности.

Для визуального представления результате проверки ЭП рекомендуется использовать условное графическое обозначение или установленную строку символов (например, при положительном результате проверки ЭП использовать условное грвфическоеобозначение*^» или строку символов** * * ». при отрицательном результате — обозначение «*» или строку символов в???»). Рекомендуется, при возможности, также выделять результат проверки ЭП цветом — зеленым или красным при положительном или отрицательном результате соответственно.

При использовании документа за пределами корпоративной информационной системы (системы документооборота организации) следует использовать квалифицированную ЭП. В документообороте внутри организации допускается применять простую или неквалифицированную ЭП [5J.

4.4    Примером простого ДЭ может служить документ, где содержательная часть реализована в виде одного файле, включающего в себя все необходимые данные: файла текстового процессоре, файла электронной таблицы, обменного файла по ИСО 10303-21 |3)и т. п.

Составной ДЭ имеет общую реквизитную честь, содержащую реквизиты документа в целом, и содержательную часть, связанную ссылками с содержательными частями других (ссылочных) СЧ. Каждая ссылочная СЧ может, при необходимости, иметь собственную реквизитную часть.

Примером составного ДЭ может служить документ, реализованный а виде файла текстового процессора, содержащего текст, и иллюстраций, физически хранимых в отдельных файлах, визуальное представление и/или бумажная копия документа приятом формируется используемым программным средством.

Агрегированный ДЭ имеет общую реквизитную часть, содержащую реквизиты документа в целом, и общую содержательную часть. Каждая составная часть ДЭ включает в себя содержательную часть и (необязательно) собственную реквизитную часть. Доступ к СЧ агрегированного ДЭ при визуализации документа осуществляется по ссылкам.

Примером агрегированного документа является электронное техническое руководство, представляющее совокупность файлов (модулей данных согласно ГОСТ 2.601) с гипертекстовой разметкой по ИС0 8679 |4].

4.5    Примером ИЭД может служить интерактивный эксплуатационный документ по ГОСТ 2.610.

4.6    В процессе разработки документа и/или версии документа могут существовать активные ссылки по ИСО 8679 (4| на другие документы (части документов), которые будут являться составными частями разрабатываемого документе.

4.7    Например:

• при переходе на стадию согласования или утверждения документа асе активные ссылки на технические требования, являющиеся частями другого документа, должны быть заменены на явное содержание этих требований (т. к. использование ссылок после выпуска может изменить содержание версии документа):

- при переходе на стадию утверждения ИЭД активные ссылки на составляющие его модули данных не заменяются.

4.10    Аутентичный ДЭ должен содержать указание на обозначение и версию исходного ДЭ.

4.11    Под подлинностью подразумевается подтвержденное авторство (в т. ч. разработка, согласование и утверждение)ДЭ,чтоолределяется принадлежностью ЭП конкретному физическому лицу и его роли. ЭП увязывает в одно целое содержание подписанной информации и идентификатор подписывающего лица и делает невозможным изменение информации без нарушения данной ЭП.

При использовании УЛ подлинность ДЭ проверяют по соответствующим реквизитам УЛ.

Примечание—Применение ЭЛ не обеспечивает защиту информации от несанкционированного доступа.

4.12    При последовательном использовании каждая последующая ЭП подтверждает целостность ранее подписанной информации и подлинность всех предыдущих ЭП. При параллельном использовании каждая ЭП подтверждает целостность и подлинностьтолько подписываемой ею информации.

Значение ЭП вычисляют после того, как в документ были внесены идентификационные данные. При последовательном применении ЭП значение вычисляют по всему документу, т.е. при вычислении значения используют и реквизитную, и содержательную части. При параллельном применении ЭП значение вычисляют только по содержательной части документе.

4.13    Использование конкретных алгоритмов выработки ЭП устанавливает организация в зависимости от наличия конкретного информационного, программного и организационного обеспечения.

4.14    При обмене (передаче) ДЭ между организациями номенклатуру обязательных реквизитов ЭП и количество ЭП определяют в договоре (контракте) или иной форме соглашения. Общие правила передачи по ГОСТ 2.511.

4.16 Реквизитами, непосредственно содержащими значения свойства изделия, являются «Обозначение материала» и «Масса изделия» (реквизиты соответственно 3 и 4 по ГОСТ 2.104).

Примеры организации данных в электронных конструкторских документах



Реквизитная часть

I

Содержательная часть

ттш=шмж.

\SSSSwNSS\ Содержательная часть (2)

Кх0000х0х0хх Содержательная часть (3) Sxxx00000xx0


а - простой ДЭ


б - составной ДЭ



в • агрегированный ДЭ

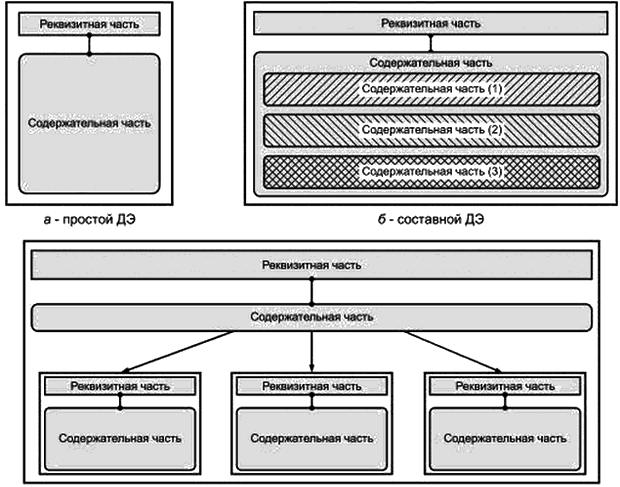

Рисунок Б.1 — Примеры организации данных а электронных конструкторских документах

Примечания

1    Линия с точками отражает принадлежность компонента документа.

2    Линия со стрелкой отражает логическую и информационную связи между компонентами документа.

Правила выполнения и форма информационно-удостоверяющего листа

В.1 Правила выполнения информационно-удостоееряющего листа

В.1.1 УЛ используют для сопровождения выпуске одного документе, нескольких документов или основного комплекта документов при условии, что в комплект входят все документы в форме ДЭ.

В.1.2 Если УЛ выпускают на один ДЭ. то ему присваивают обозначение ДЭ на это изделие с добавлением кода УЛ (например. АБВГ.ХХХХХХ.ХХХЭСБ-УЛ).

Если УЛ выпускают на комплект документов, записанных в спецификацию, ведомость технического предложений или ведомость технического (эскизного) проекта, то ему присваивают обозначение спецификации или соответствующей ведомости с добавлением через дефис кода УЛ (например. АБВГ.ХХХХХХ.ХХХ-УЛ; АБВГ.ХХХХХХ.ХХХТП-УЛ).

В. 1.3 Допускается присваивать обозначения УЛ иным способом, при этом правила присвоения обозначений УЛ устанавливает организация-разработчик. Для документации на изделия, разрабатываемые по заказу Министерства обороны, правила присвоения обозначений УЛ согласуются с заказчиком (представительством заказчика).

В.1.4 В УЛ указывают обо значения ДЭ. которые он удостоверяет, фамилии и подлинные подписи лиц. разработавших, проверивших, согласовавших и утвердивших соответствующий ДЭ. Подписи лица. разработавшего ДЭ и УЛ. и нормоконтролера являются обязательными.

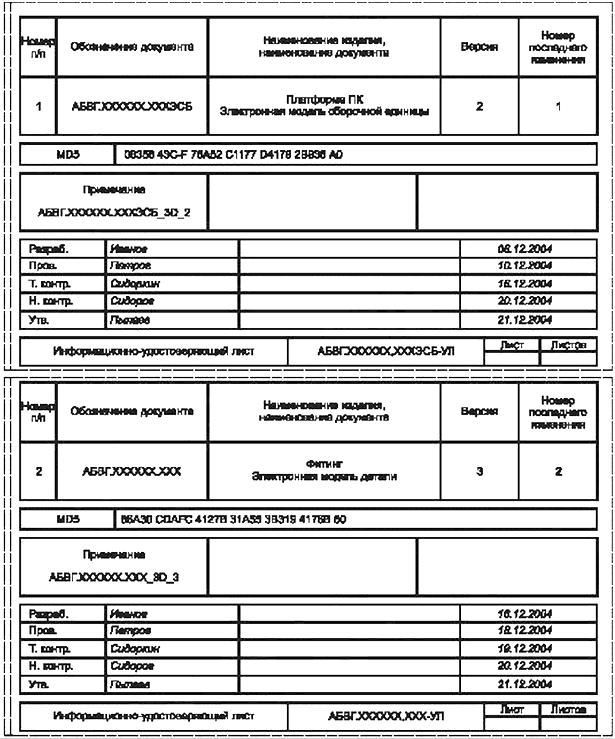

В.1.6 УЛ рекомендуется выполнять в соответствии с рисунком В.1 на листах формате А4.А5 по ГОСТ 2.301. Общие требования к выполнению — по ГОСТ 2.004. Пример выполнения УЛ для двух документов на одном листе приведен не рисунке В.2.

В.1.6 В графах УЛ указывают.

•    в графе 1 — порядковый номерДЭпри оформлении несколькихДЭодновременно.ПриоформленииУЛна один ДЭ графу не заполняют;

•    в графе 2 — обозначение ДЭ. который оформляют данным УЛ.

•    в графе Э — наименование изделия и наименование документа, если этому документу присвоен код по ГОСТ 2.102, ГОСТ 2.601. ГОСТ 2.602, ГОСТ 2.701. Для изделий народно-хозяйственного назначения допускается не указывать наименование документа, если его код определен указанными стандартами;

•    в графе 4 — версия ДЭ;

•    в графе 5 — номер последнего изменения в ДЭ;

•    в графе 6 — алгоритм расчете контрольной суммы.

Примечание — Конкретный алгоритм расчета контрольной суммы при хранении документов внутри организации устанавливает организация, разработавшая документ. При передаче документа(тов) алгоритм расчета согласовывается с принимающей стороной;

• графа 17 — общее количество листов с УЛ (указывают только на первом листе). При оформлении одного ДЭ или нескольких ДЭ на одном листе графы 16 и 17 не заполняют.

6.1.7 УЛ учитывают и хранят по правилам, установленным в организации.

Гришине


АЕвгдхххюсхххэее_ао_2


РШЦЖ&.

Шона

02122004

Т\рОв.

ГЪммуУк

mizioo

Т. иеттр.

Сидерит

1& 122004

H.BQKTJL

Сидора

2d 123004

Уте.

Левее

21.122004

ft rfrT— цюннр-уяиггооорияцмй лист АБВГХХХХЮСХХХЭСБ-УП

TUCt | Листов


-кыф

гиИ

Обомнем ррцткт

Нммномнн» мдемя,

наименование документе

версия

Номер

последнего

ввапип1нп

2

/sarjooowcooc

ФИТИНГ

Эгиигтренмая мапвъ депши

Э

г

MP3    | Р6АЖСДАГС41г7В31 АД33319417ВВОО


Приминание

Afiarjooooooo(xj3oj3


Пвевв.

йммиг

18.122004

Проа.

Лавров

12122004

Т.юктр.

Сидорам

12122004

Н.гаитр.

Сидора

22122004

Уте.

Пытал

it122004


Aeaoocooowx-wi

Лют t листгав

rtf|R4BKylNv>|^Ul 11ЛЦВШJfp 4i«.t

1

Рисунок 6.2 — Пример выполнения УЛ для нескольких ДЭ


4сыас

nfo

Обо» ним но довуиюкта

натеиаммив «далия, наименование доеумвитн

Dopcwt

Номер

последнего

1

АБ8ПОООООССООС6

Пготформе ПК

Злветронкай медаль оборочкой ерик мим

2

1

MP3 | 083584X^78*82 011770*170 2В8Э8 АО

Библиография

[1( ИСО 11442:2006 (ISO 11442:2006)

[2]    МЭК 82045-1:2001

[3]    ИСО 10303-21:2002


(ISO 10303-21:2002)

[4| ИСО 8879.86 (ISO 8879:1986)

(5| Федеральный закон


Техническая документация. Управление документами (Technical product documentation. Document management)

Управление документами. Часть 1. Принципы и методы

Системы автоматизации производства и их интеграция. Лредстввление денных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена

(Industrial automation systems and integration. Product data representation and exchange — Pan 21. implementation methods. Clear text encoding of the exchange structure)

Обработка информации. Текстовые и офисные системы. Стандартный обобщенный язык разметки (SGML)

(Information processing — Text and office systems — Standard Generalized Markup Language (SGML))

от 6 апреля 2011 r. N» 63-ФЗ «Об электронной подписи»

УДК 62(084.11):006.354    МКС 01.110    Т52    ОКСТУ0002

Ключевые слова: конструкторская документация, электронный документ, бумажный документ, информационная единица, электронная цифровая подпись, реквизитная часть, содержательная часть

Редактор Р.Г. Гоеербоеская Технический редактор 8.Н. Прусаяоеа Корректор А.С. Черноусое»

Компьютерная верстка И.А. Напейкиной

Сдано в набор 18.04.2014 Подписано в печать 06.0S.2014. Формат 60-84jt Гарнитура Ариал. Усл печ. л. 1.40. Уч.-изд. л. 1,25. Тирад SS5 экз. За» 1S97.

Издано и отпечатано во ФГУП кСТАНДАРТИНФОРМ». 12399S Москва. Гранатный пер.. 4.

Издание официальное

Здесь и далее знаком в'» отмечены пункты, к которым даны комментарии в приложении А.

Не территории Российской Федерации действует ГОСТ Р 34.10—2012 «Информационная технология. Криптографическая зашита информации. Процессы формирования и проверки электронной цифровой подписи».

   в графе 7 — значение контрольной суммы (некоторое значение, рассчитанное из последовательности данных путем применения определенного алгоритма);

-    в графе 8 — примечание. Рекомендуется записывать дополнительные данные о документе (например, наименование файла документа);

-    графы 9.10 — резерв. Использование граф определяет организация, выпускающая УЛ.

В резервных графах рекомендуется помещать идентификационные данные носителя (при наличии) — например, уникальный заводской номер компакт-диска и т. д.

При необходимости ввода дополнительных граф их включают после резервных граф (до графы 11);

•    в графе 11 — характер работы, выполняемой лицом, подписавшим документ, всоответствии с ГОСТ 2.104. Свободную строку заполняют по усмотрению разработчика, например: «Начальник отделв>,« Начальник лаборатории». «Рассчитал».

•    в графе 12 — фамилии лиц. подписавших документ:

•    в графе 13— подписи лиц. фамилии которых указаны вграфе 10.

Подписи лиц. разработавших данный документ и ответственных за нормоконтроль. являются обязательными.

все необходимые согласующие подписи ставятся в графах 11—14. В случае недостаточности количества строк допускается использовать для размещения согласующих подписей свободное поле для подшивки УЛ или увеличивать количество строк блока граф 11—14;

•    в графе 14 — дату подписания ДЭ лицами, фамилии которых указаны вграфе 10;

•    в графе 15 — обозначение УЛ;

•    вграфе 16— порядковый номер листа с УЛ;
