ГОСТ 21316.2-75 Фотоэлементы. Метод измерения темнового тока

Обозначение: ГОСТ 21316.2-75
Наименование: Фотоэлементы. Метод измерения темнового тока
Статус: Действует
Дата введения: 01/01/1979
Дата отмены: -
Заменен на: -
Код ОКС: 31.260
Скачать PDF: ГОСТ 21316.2-75 Фотоэлементы. Метод измерения темнового тока.pdf
Скачать Word:ГОСТ 21316.2-75 Фотоэлементы. Метод измерения темнового тока.doc

Текст ГОСТ 21316.2-75 Фотоэлементы. Метод измерения темнового тока



УДК 621.383.2.083(083.74)    Группа Э29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФОТОЭЛЕМЕНТЫ Метод измерения темнового тока

Photocells Method of dark current measurement

ГОСТ

21316.2—75

Постановлением Государственного комитета стандартов Совета Министров СССР от 2 декабря 1975 г. № 3747 срок действия установлен

с 01.01.79 до 01.01.84

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на электровакуумные фотоэлементы и устанавливает метод прямого измерения темнового тока.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1.    Сущность метода заключается в измерении тока фотоэлемента, полностью защищенного от действия излучений оптического диапазона.

1.2.    Общие требования к проведению измерений —- по ГОСТ 21316.0—75.

1.3.    Металлические заземленные детали светонепроницаемой камеры не должны касаться баллона фотоэлемента на участке анод — охранное кольцо.

1.4.    Охранное кольцо фотоэлемента и положительный полюс источника питания должны быть заземлены.

2. АППАРАТУРА

2.1.    Требования к аппаратуре — по ГОСТ 21316.0—75.

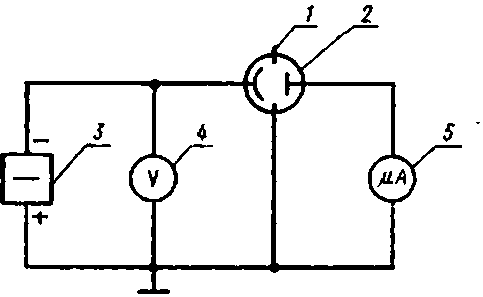

2.2.    Измерение темнового тока фотоэлементов производят на установке функциональная схема которой показана на чертеже.

Издание официальное

Перепечатка воспрещена

/—охранное кольцо фотоэлемента; 2—фотоэлемент; 3— источник питания фотоэлемента; 4—вольтметр; 5—микроамперметр.

Примечание. При измерении темнового тока фотоэлементов без охранного кольца допускается включение микроамперметра как в цепь анода, так и в цепь катода фотоэлемента. При этом заземляют либо положительный, либо отрицательный полюс источника питания.

2.3.    Ток утечки в измерительной цепи не должен превышать ОД от ожидаемого темнового тока фотоэлемента.

2.4.    Микроамперметр—по ГОСТ 9763—67. Приведенная погрешность измерения не должна быть более 10% при измерении тока в диапазоне от 10~8 А и менее.

Примечание. При измерении тока менее 10“13 А допускается снимать отсчет в последних 9/10 шкалы прибора.

2.5.    Вольтметр — по ГОСТ 1845—59.

2.6.    Источник питания фотоэлемента — по ГОСТ 9763—67.

2.7.    Перечень аппаратуры приведен в рекомендуемом приложении.

3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

3.1.    Фотоэлемент помещают в светонепроницаемую камеру и соединяют его электроды с источником питания и измерительными приборами по схеме, приведенной на чертеже.

3.2.    На фотоэлемент подают напряжение питания.

3.3.    Фотоэлемент перед измерением темнового тока выдерживают в течение времени, указанного в стандартах на фотоэлементы конкретных типов.

12

3,4, Измеряют ток в цепи фотоэлемента. Значение темнового тока отсчитывают непосредственно по шкале прибора.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Требования безопасности — по ГОСТ 21316.0—75.

ПРИЛОЖЕНИЕ

Рекомендуемое

ПЕРЕЧЕНЬ АППАРАТУРЫ

Электрометрические усилители типов У5—6 и У5—7. Электрометрический вольтметр постоянного тока типа ВК2—16 Вольтметр типа М45М.

Источник постоянного тока типа Б5—10.

Изменение № 1 ГОСТ 21316.2—75 Фотоэлементы. Метод измерения темнового тока

Постановлением Государственного комитета СССР по стандартам от 02.12.83 № 5679 срок введения установлен

с 01.05.84

Раздел I дополнить пунктом — 1.5: «1.5. Погрешность измерения темнового тока составляет dz20% с установленной вероятностью 0,95».

Пункты 2Л—2.7 исключить.

Приложение исключить.

(ИУС № 3 1984 г.)
