ГОСТ 11612.8-85 Фотоумножители. Метод измерения энергетического разрешения

Обозначение:
ГОСТ 11612.8-85
Наименование:
Фотоумножители. Метод измерения энергетического разрешения
Статус:
Действует
Дата введения:
06.30.1986
Дата отмены:
-
Заменен на:
-
Код ОКС:
31.260

Текст ГОСТ 11612.8-85 Фотоумножители. Метод измерения энергетического разрешения

>

УДК 621.383.292.083:006.354

Группа Э29

ФОТОУМНОЖИТЕЛИ


ГОСТ


Метод измерения энергетического разрешения

Photomultipliers. Method of measuring energy resolution

11612.8-85


Взамен

ГОСТ 11612.8—75


ОКП 63 6722

Постановлением Государственного комитета СССР по стандартам от 27 июня 1985 г. № 2036 срок действия установлен

с 01.07.86

до 01.07.91

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на фотоумножители с числом каскадов умножения более одного и устанавливает метод измерения энергетического разрешения.

Стандарт соответствует Публикации МЭК 462.

Общие требования при измерениях и требования безопасности — по ГОСТ 11612.0—81.


  • 1. ПРИНЦИП ИЗМЕРЕНИЯ

    • 1.1. Метод основан на определении отношения ширины амплитудного распределения импульсов тока анода фотоумножителя на полувысоте при облучении фотокатода сцинтилляционными вспышками сцинтилляционного детектора, возбуждаемого гамма-излучением, к амплитуде импульсов тока анода в максимуме распределения.

  • 2. АППАРАТУРА

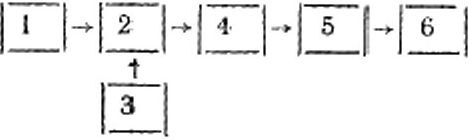

    • 2.1. Измерения следует проводить на установке, электрическая структурная схема которой приведена на чертеже.

      Издание официальное ★


      Переиздание. Июль 1986 г.


1->2-4-5->6

3

/—источник гамма-излучения; 2—светонепрони

цаемая камера с фотоумножителем, сцинтилляционным детектором и резистором аподпой нагрузки; 3—источник питания фотоумножителя с делителем напряжения (или отдельные источники питания электродов) и вольтметром контроля режима; 4—широкополосный усилитель; 5—амплитудный анализатор (одноканальный

или многоканальный); 6—измеритель скорости

счета импульсов (используется при работе с одноканальным амплитудным анализатором).

  • 2.2. В качестве источника гамма-излучения следует применять источник Cs137.

  • 2.3. Светонепроницаемая камера, источник питания, делитель напряжения и вольтметр контроля режима должны соответствовать требованиям ГОСТ 11612.0—81.

Напряжение питания следует измерять в последних 2/3 шкалы.

Соотношение сопротивлений резисторов делителя напряжения должно соответствовать заданному распределению напряжений с погрешностью, не выходящей за пределы ±5 %.

Постоянная времени анодной цепи фотоумножителя должна находиться в пределах от 1 до 3 мкс.

  • 2.4. Сцинтилляционный детектор на основе монокристалла NaJ (Т1) с размерами, указанными в стандартах или технических условиях на фотоумножители конкретных типов, должен соответствовать требованиям нормативно-технической документации, утвержденной в установленном порядке.

  • 2.5. Время нарастания переходной характеристики широкополосного усилителя должно быть не более 0,3 мкс.

Среднее квадратическое значение напряжения шума, приведенное ко входу усилителя, не должно превышать 200 мкВ.

  • 2.6. Амплитудный анализатор должен иметь ширину канала не более 2 % амплитуды импульсов тока анода в максимуме распределения.

Погрешность определения напряжения дискриминации не должна выходить за предел ±0,25 °/о-

Нелинейность амплитудной характеристики анализатора не должна выходить за пределы ±3 %.

  • 2.7. Погрешность измерения скорости счета импульсов тока анода не должна выходить за пределы ±20 %.

  • 3. ПОДГОТОВКА К ИЗМЕРЕНИЯМ

    • 3.1. Устанавливают на фотокатод сцинтилляционный детектор.

Оптический контакт детектора с фотоумножителем обеспечивают с помощью вазелинового масла по ГОСТ 3164—78.

Источник гамма-излучения устанавливают на расстоянии от детектора, равном не менее двух его диаметров.

  • 3.2. Устанавливают напряжение питания фотоумножителя, при котором световая (спектральная) анодная чувствительность или значение амплитуды импульсов тока анода в максимуме распределения находится в пределах, указанных в стандартах или технических условиях на фотоумножители конкретных типов.

  • 3.3. Устанавливают скорость счета импульсов тока анода в максимуме распределения в пределах от 100 до 1000 с-1, регулируя интенсивность гамма-излучения.

Примечание. Если ширина канала амплитудного анализатора составляет менее 2 % амплитуды импульсов тока анода в максимуме распределения, то соответственно уменьшают допустимое значение верхней границы скорости счета импульсов тока анода.

  • 4. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

    • 4.1. Проведение измерений при использовании одноканального амплитудного анализатора.

      • 4.1.1. Измеряют напряжение дискриминации, соответствующее максимальной скорости счета импульсов тока анода.

      • 4.1.2. Увеличивая напряжение дискриминации, устанавливают половинную скорость счета импульсов тока анода по отношению к измеренной по п. 4.1.1 и измеряют напряжение дискриминации.

      • 4.1.3. Уменьшая напряжение дискриминации, устанавливают половинную скорость счета импульсов тока анода по отношению к измеренной по п. 4.1.1 и измеряют напряжение дискриминации.

    • 4.2. Проведение измерений при использовании многоканального амплитудного анализатора.

      • 4.2.1. Регистрируют амплитудный спектр импульсов тока анода фотоумножителя в течение времени, достаточного для набора не менее 5х 104 импульсов в каналах анализатора.

      • 4.2.2. Выводят амплитудный спектр импульсов тока анода на регистрирующее устройство и определяют номер канала, в котором накоплено максимальное число импульсов, и номера ближайших к нему каналов, в которых накоплено половинное по отношению к максимальному числу импульсов.

Если требуемое число импульсов не приходится точно на канал, истинный номер канала определяют с помощью линейной аппроксимации.

  • 5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ

    • 5.1. Энергетическое разрешение R, %, при использовании одноканального амплитудного анализатора рассчитывают по формуле

U до

где Uдо--- напряжение дискриминации, соответствующее максимальной скорости счета импульсов тока анода, В;

Usi ; Од2—напряжения дискриминации, соответствующие половинной скорости счета импульсов тока анода, В.

  • 5.2. Энергетическое разрешение R', %, при использовании многоканального анализатора рассчитывают по формуле

где h0—номер канала, в котором накоплено максимальное число импульсов;

Л1, h2 — номера каналов, в которых накоплено половинное по отношению к максимальному числу импульсов.

  • 6. ПОКАЗАТЕЛИ ТОЧНОСТИ ИЗМЕРЕНИЯ

    • 6.1. Абсолютная погрешность измерения энергетического разрешения должна находиться в интервале ±2,5% с установленной вероятностью 0,95.

Закон распределения погрешности — нормальный.

43
