ГОСТ 34890.2-2022 Мебель офисная. Столы рабочие. Часть 2. Требования механической безопасности

        ГОСТ 34890.2-2022

(EN 527-2:2016+A1:2019)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Мебель офисная

СТОЛЫ РАБОЧИЕ

Часть 2

Требования механической безопасности

Office furniture. Work tables. Part 2. Mechanical safety requirements

МКС 97.140

Дата введения 2023-05-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр сертификации и исследований "Метроном" (АНО "ЦСИ "Метроном") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 135 "Мебель"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2022 г. N 153-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2022 г. N 1022-ст межгосударственный стандарт ГОСТ 34890.2-2022 (EN 527-2:2016+A1:2019) введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2023 г.

5 Настоящий стандарт является модифицированным по отношению к стандарту EN 527-2:2016+A1:2019* "Мебель офисная. Рабочие столы. Часть 2. Требования к безопасности, прочности и сопротивлению при длительной нагрузке" ("Office furniture - Worktables - Part 2: Safety, strength and durability requirements", MOD) путем внесения изменений и дополнений, объяснение которых приведено во введении к настоящему стандарту, а также путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Сведения о соответствии ссылочных межгосударственных стандартов европейским стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА.

Сопоставление структуры настоящего стандарта со структурой примененного в нем европейского стандарта приведено в дополнительном приложении ДБ

6 ВЗАМЕН ГОСТ EN 527-2-2016, ГОСТ EN 527-3-2016

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

Введение

В настоящий стандарт по отношению к стандарту EN 527-2:2016+A1:2019 внесены следующие изменения:

- исключена ссылка на европейский стандарт ЕН 1730:2012 и включена ссылка на заменяющий его межгосударственный стандарт ГОСТ EN 1730;

- термины и определения приведены в соответствие с требованиями ГОСТ 1.5 (подраздел 3.9), дополнительно включены новые термины для обеспечения однозначного понимания положений настоящего стандарта;

- в разделе 1 конкретизированы требования механической безопасности, устанавливаемые настоящим стандартом: наличие опасных мест, устойчивость, прочность, долговечность;

- в разделе 7 перечисление d) дополнено пояснением с целью уточнения информации, приводимой в протоколе испытаний по условиям их проведения;

- включен раздел "Библиография" для приведения в соответствие с ГОСТ 1.5 (подраздел 3.13).

1 Область применения

Настоящий стандарт устанавливает требования к механической безопасности (наличию опасных мест, устойчивости, прочности и долговечности) офисных рабочих столов для работы в сидячем, полустоячем и стоячем положении.

Настоящий стандарт не распространяется на другие офисные столы по [1].

Приложение А (справочное) содержит описание испытания на прогиб столешниц.

Приложение В (справочное) содержит пример для расчета жесткости конструкции.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:

ГОСТ EN 1730-2022 Мебель. Столы. Методы испытаний для определения прочности, долговечности и устойчивости

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 доступный элемент: Элемент (часть) стола, с которым пользователь может легко установить физический контакт, если стол находится в обычном эксплуатируемом состоянии.

3.2 элемент, доступный в случае регулировки высоты и складывания стола: Элемент (часть) стола, с которым пользователь может легко установить физический контакт только в случае регулировки высоты и складывания стола.

3.3 опасное место, где может произойти отрезание или защемление: Доступное для руки человека место, где может произойти травмирование пальцев, между двумя взаимно подвижными элементами изделия мебели.

Примечание - Расстояние между подвижными элементами изделия мебели в любом состоянии во время движения должно быть более или равно 7 мм и менее или равно 25 мм.

3.4 опрокидывание: Процесс потери устойчивого положения стола при наклонном подъеме с сохранением его контакта с полом только частью опорных элементов.

3.5

3.6

3.7

3.8

4 Требования механической безопасности

4.1 Общие положения

Стол конструируют таким образом, чтобы риск травмирования пользователя был минимальным.

Все элементы стола, с которыми пользователь соприкасается при использовании по назначению, конструируют таким образом, чтобы предотвратить физические травмы и повреждения.

Эти требования выполняются, если:

a) все кромки и углы не имеют заусенцев и закруглены или притуплены;

b) углы и кромки поверхностей притуплены не менее чем на 1 мм или закруглены с радиусом не менее 2 мм;

c) основания ножек и трубчатых конструктивных элементов закрыты или защищены.

Подвижные и регулируемые части конструируют таким образом, чтобы предотвратить повреждения и их непреднамеренное использование.

Ни один несущий элемент стола не должен случайно отсоединяться.

Все элементы стола, покрытые смазкой для облегчения скольжения, конструируют таким образом, чтобы пользователь был защищен от физического контакта со смазкой при обычном использовании.

4.2 Опасные места, где может произойти отрезание или защемление пальцев

4.2.1 Опасные места при регулировке высоты и складывании стола

Если не применяются положения 4.2.2 или 4.2.3, то допускается наличие опасных мест, появляющихся при регулировке высоты и складывании стола, поскольку предполагается, что пользователь(и) контролирует(ют) свои движения и при ощущении боли способен(ны) немедленно прекратить прикладывать усилия.

Кромки элементов, движущихся относительно друг друга, которые могут образовывать опасные места, где может произойти отрезание или защемление, должны соответствовать нормативным положениям 4.1.

4.2.2 Опасные места, на которые оказывают воздействие силовые устройства

Ни одно опасное место, несущее угрозу пореза или защемления, не должно иметь зазор смыкания менее 25 мм, за исключением мест, зазор которых менее 7 мм и они не образованы элементами стола, приводимыми в действие силовыми устройствами - пружинами, газовыми пружинами, моторизованными системами.

4.2.3 Опасные места в процессе использования

Ни одно опасное место, несущее угрозу пореза или защемления, не должно иметь зазор смыкания менее 25 мм, за исключением мест, зазор которых менее 7 мм и они не образуются в процессе обычных движений и действий пользователя, таких как попытки передвинуть стол.

4.3 Требования к устойчивости конструкции

Стол не должен опрокидываться в ходе испытаний 10 и 11, приведенных в таблице 1.

4.4 Требования к конструкции с точки зрения механической безопасности

Требования к конструкции стола с точки зрения механической безопасности выполняются, если соблюдены требования 5.2.

5 Прочность и долговечность

5.1 Общие положения

Столы проверяют в соответствии с положениями и в порядке, указанном в таблице 1.

За исключением испытания 9 и испытания на сбрасывание, рабочие столы, в которых предусмотрены конструктивные элементы для хранения, испытывают со следующими нагрузками в элементах для хранения:

- выдвижные элементы (ящики): 0,5 кг/дм

;

- подвесные регистратуры (штанги): 4 кг/дм.

Таблица 1 - Последовательность и параметры испытания

Испытания	Ссылка на стандарт	Параметры	Значе- ние
1 Испытания механизмов для регулировки высоты	ГОСТ EN 1730-2022, раздел 7	Минимальная масса на столешнице, кг Расположение центра точки приложения сил и нагрузки на столешнице: - А: 20 кг на расстоянии 200 мм от передних и боковых кромок. Остаточная нагрузка должна находиться в геометрическом центре столешницы (25% циклов); - В: 50 кг или заданная максимальная нагрузка должна находиться в геометрическом центре столешницы (50% циклов); - С: 20 кг, расположенные в заднем углу на расстоянии 200 мм от задней кромки и боковой кромки. Остаточная нагрузка должна находиться в геометрическом центре столешницы (25% циклов).	50
		Циклы	5000
2.1 Испытание на прочность под действием горизонтальных статических нагрузок	ГОСТ EN 1730-2022, пункт 5.2	Нагрузка на столешницу, кг	50
		Заданная сила, Н	450
		Заданная минимальная сила, Н	300
		Циклы	10
2.2 Дополнительное испытание на прочность при горизонтальной статической нагрузке регулируемых столов высотой более 950 мм	ГОСТ EN 1730-2022, пункт 5.2	Нагрузка на столешницу, кг	50
		Момент, Нм	285
		Циклы	10
3.1 Испытания на прочность при нагружении вертикальной статической нагрузкой основной поверхности стола	ГОСТ EN 1730-2022, пункт 5.3.1	Сила, Н	1000
		Циклы	10
3.2 Дополнительное испытание на прочность при нагружении вертикальной статической нагрузкой регулируемых столов высотой более 950 мм	ГОСТ EN 1730-2022, пункт 5.3.1	Сила, Н	500
		Циклы	10
4 Испытание на долговечность под действием горизонтальной нагрузки	ГОСТ EN 1730-2022, пункты 5.4.1, 5.4.2	Нагрузка на столешницу, кг	50
		Сила, Н	300
		Циклы	10000
5 Жесткость конструкции под действием горизонтальной нагрузки	ГОСТ EN 1730-2022, пункты 5.4.1 и 5.4.3	Нагрузка на столешницу, кг	20
		Сила, Н	200
6 Испытание на долговечность под действием вертикальной нагрузки	ГОСТ EN 1730-2022, пункт 5.5	Сила, Н	400
		Циклы	10000
7 Долговечность столов с опорами качения	ГОСТ EN 1730-2022, пункт 5.8	Нагрузка на столешницу, кг	50
		Циклы	2000
8 Испытание под действием вертикальной ударной нагрузки	ГОСТ EN 1730-2022, пункт 5.6	Высота сбрасывания, мм	140
		Циклы	10
9 Испытание на прочность при падении	ГОСТ EN 1730-2022, пункт 5.9	Номинальная высота сбрасывания, мм	100
10 Испытание на устойчивость под действием вертикальной нагрузки	ГОСТ EN 1730-2022, пункт 6.2	Сила, Н
			750
			750
11 Устойчивость столов с выдвижными ящиками	ГОСТ EN 1730-2022, пункт 6.3	Сила, Н	400
Столы, регулируемые по высоте, должны быть установлены на их максимальную высоту или на 950 мм по высоте столешницы, в зависимости от того, что ниже. Рабочий стол должен быть отрегулирован по его максимальной высоте. Либо не менее 50 кг, либо номинальная нагрузка в соответствии с инструкциями производителя, в зависимости от того, что больше. Данное испытание применяется только к электрическим устройствам для регулировки высоты. Испытания на устойчивость в соответствии с разделами 10 и 11 могут быть проведены дополнительно в самом начале (по запросу). Если стол имеет тенденцию к подъему под заданной нагрузкой, вес поэтапно 10 кг помещается по центру на столешницу до тех пор, пока не будет исправлено наклонное положение. Горизонтальная сила не должна быть уменьшена, и добавленная нагрузка должна быть записана в протоколе испытаний.

5.2 Требования к прочности и долговечности

Требования к прочности и долговечности считаются выполненными, если после испытаний в соответствии с положениями таблицы 1:

a) ни одна деталь, конструктивный элемент или соединительный элемент не разрушились;

b) не ослабился ни один должным образом прикрепленный соединительный элемент;

c) рабочий стол выполняет свои функции после снятия испытательных нагрузок;

d) при испытании в соответствии с таблицей 1, испытание 5, жесткость конструкции

и

, деленная на высоту до верха столешницы, составляет

17 мм/м соответственно.

Примечание - Пример для расчета

и

приведен в приложении B.

6 Информация для пользователя

Информацию для потребителя дают на языке страны, в которой продукт предлагается конечному пользователю. Она должна содержать как минимум следующие сведения:

a) данные о надлежащем пользовании;

b) инструкция по управлению регулировочными механизмами;

c) рекомендации по уходу за столом и его ремонту.

7 Протокол испытаний

В протоколе испытаний необходимо, по меньшей мере, указать следующие данные:

a) ссылку на настоящий стандарт;

b) описание конструкции изделия мебели подвергнутого испытаниям;

c) подробности о повреждениях, выявленных перед испытанием;

d) условия проведения испытаний и любые отклонения от заданного температурного диапазона;

e) результаты испытания;

f) наименование испытательной лаборатории;

g) дату проведения испытания.

Приложение А

(справочное)

Испытание на прогиб столешниц

А.1 Рекомендуется проводить испытание, указанное в А.2, если прогиб основной поверхности стола, измеренный при испытании на вертикальную статическую нагрузку (ГОСТ EN 1730-2022, пункт 5.3), превышает 1/250 расстояния между опорными элементами для панелей на основе древесины, 1/150 расстояния между опорными элементами для изделий из древесины или 1/100 расстояния между опорными элементами для других материалов.

А.2 Испытание прогиба столешниц - в соответствии с

ГОСТ EN 1730-2022

(пункт 5.7), с равномерно распределенной нагрузкой 1,5 кг/дм

.

Прогиб измеряется и регистрируется в соответствии с ГОСТ EN 1730-2022 (пункт 5.7) в тех же точках, что указаны выше.

Приложение В

(справочное)

Пример для расчета жесткости конструкции

Пример для расчета

- сила, приложенная в точке а;

- сила, приложенная в точке b;

- сила, приложенная в точке c;

- сила, приложенная в точке d;

- точка измерения;

- расстояние, пройденное точкой

;

- расстояние, пройденное точкой

;

1

- основная поверхность стола;

2

- стопор

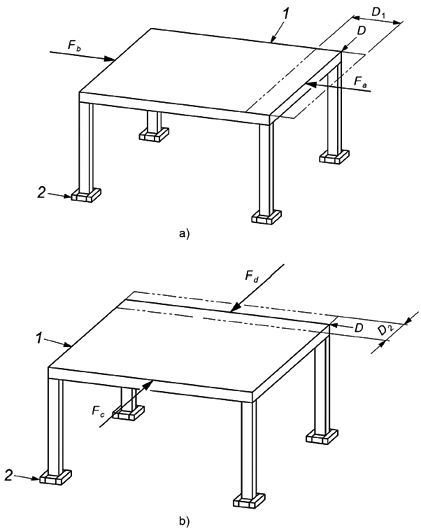

Рисунок В.1 - Жесткость конструкции

Значения, полученные в результате приложения сил (примеры)

Случай А - продольное направление:

в случае приложения

: 5 мм;

в случае приложения

: 4 мм;

мм; (В.1)

высота столешницы: 743 мм=0,743 м;

9 мм/0,743 м=12,11 мм/м. (В.2)

Случай В - поперечное направление:

в случае приложения

: 4 мм;

в случае приложения

: 3 мм;

мм; (В.3)

высота столешницы: 743 мм=0,743 м;

7 мм/0,743 м=9,42 мм/м. (В.4)
