ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
![](gost_r_71367-2024/gost_r_71367-2024_0.jpg)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСТ Р
71367— 2024
ФЕРРИТЫ СВЕРХВЫСОКОЧАСТОТНОГО ДИАПАЗОНА И ИЗДЕЛИЯ ИЗ НИХ
Метод измерения ширины кривой ферримагнитного резонанса и эффективного коэффициента Ланде
Издание официальное
Москва Российский институт стандартизации 2024
ГОСТ Р 71367—2024
Предисловие
1 РАЗРАБОТАН Акционерным обществом «Российский научно-исследовательский институт «Электронстандарт» (АО «РН И И «Электронстандарт»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 «Электронная компонентная база, материалы и оборудование»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 мая 2024 г. № 576-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
© Оформление. ФГБУ «Институт стандартизации», 2024
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р 71367—2024
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕРРИТЫ СВЕРХВЫСОКОЧАСТОТНОГО ДИАПАЗОНА И ИЗДЕЛИЯ ИЗ НИХ
Метод измерения ширины кривой ферримагнитного резонанса и эффективного коэффициента Ланде
Microwave ferrite devices and products made of them. Method of measuring the width ferrimagnetic resonance and effective Lande coefficient
Дата введения — 2025—03—01
1 Область применения
Настоящий стандарт распространяется на поликристаллические ферриты сверхвысокочастотного диапазона (СВЧ) и изделия из них и устанавливает метод измерения ширины кривой ферримагнитного резонанса (ФМР):
- от 0,5 • 103 до 40 • 103 А/м — в диапазоне частот (3000 ± 100) МГц;
- от 0,8 • 103 до 80 • 103 А/м — в диапазоне частот (9500 ± 500) МГц;
- от 8 ■ 103 до 320 ■ 103 А/м — в диапазоне частот (30000 ± 1000) МГц и эффективного коэффициента Ланде от 1,5 до 3.
В технических условиях (ТУ) на конкретные типы изделий из ферритов допускается устанавливать частоту и методы измерения ширины кривой ФМР, отличающиеся от указанных в настоящем стандарте, если эти методы аттестованы и обеспечивают значения показателей точности измерения не хуже установленных настоящим стандартом.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 8711 (МЭК 51-2—84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 10007
ГОСТ 11036
ГОСТ 12172
ГОСТ 19693
ГОСТ 20282
ГОСТ 20900
ГОСТ 22261
Фторопласт-4. Технические условия
Сталь сортовая электротехническая нелегированная. Технические условия
Клеи фенолополивинилацетальные. Технические условия
Материалы магнитные. Термины и определения
Полистирол общего назначения. Технические условия
Трубы волноводные медные и латунные прямоугольные. Технические условия
Средства измерений электрических и магнитных величин. Общие технические
условия
ГОСТ Р 55878 Спирт этиловый технический гидролизный ректификованный. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом ут-
Издание официальное
1
ГОСТ Р 71367—2024
верждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 19693.
4 Принцип и условия измерений
4.1 Ширину кривой ФМР и эффективный коэффициент Ланде измеряют резонаторным методом, основанным на теории возмущения резонатора измеряемым образцом (далее — образец).
4.2 Ширину кривой ФМР и эффективный коэффициент Ланде следует измерять в следующих климатических условиях, если другие условия не установлены в ТУ на конкретные изделия из ферритов:
- температура окружающего воздуха — от 18 °C до 28 °C;
- относительная влажность воздуха — от 45 % до 80 %;
- атмосферное давление — от 86 до 106 кПа (от 645 до 795 мм рт.ст.).
При температуре выше 30 °C относительная влажность не должна быть более 70 %.
4.3 Ширину кривой ФМР и эффективный коэффициент Ланде следует измерять в диапазоне частот, указанном в ТУ на конкретные изделия из ферритов.
4.4 Время измерения не должно превышать 5 мин.
5 Аппаратура
5.1 Измерение ширины кривой ФМР и эффективного коэффициента Ланде следует проводить на установке, электрическая структурная схема которой приведена на рисунке 1.
![](gost_r_71367-2024/gost_r_71367-2024_1.png)
Рисунок 1
5.2 Генератор СВЧ должен иметь выходную мощность не менее 3 мВт. Нестабильность частоты генератора СВЧ за 15 мин работы не должна быть более 1 • 10-4. Нестабильность уровня выходной мощности за 15 мин работы не должна быть более 0,15 дБ.
5.3 Направленный ответвитель должен иметь переходное ослабление не более 15 дБ и направленность не менее 20 дБ.
5.4 Развязывающими устройствами должны быть ферритовые вентили и циркуляторы.
Развязки развязывающих устройств 1,2,3 должны быть не менее 20 дБ, развязывающего устройства 4 — не менее 30 дБ.
Коэффициент стоячей волны по напряжению (КСВН) развязывающих устройств 1,2 должен быть не более 1,2; КСВН развязывающего устройства 3 со стороны выхода — не более 1,05; КСВН развя-
2
ГОСТ Р 71367—2024
зывающего устройства 4 со стороны входа — не более 1,05. Со входа развязывающего устройства 3 и выхода развязывающего устройства 4 КСВН должен быть не более 1,2.
Если КСВН развязывающих устройств превышает указанные значения, то необходимо провести их согласование с помощью трансформаторов сопротивлений или других согласующих устройств до значений, указанных выше.
Допускается последовательное включение двух вентилей или циркуляторов.
5.5 Переменный аттенюатор должен обеспечивать плавное изменение ослабления мощности СВЧ от 1 до 20 дБ.
КСВН аттенюатора должен быть не более 1,2.
5.6 Поляризационный аттенюатор должен обеспечивать плавное изменение ослабления мощности СВЧ не менее чем на 20 дБ с погрешностью, находящейся в пределах ±0,11 дБ.
5.7 Конструкция измерительного резонатора должна соответствовать приведенной на рисунке 2.
Измерительный резонатор должен быть проходного типа с колебаниями типа На1л, изготовленный из медной или латунной волноводной трубы прямоугольного сечения по ГОСТ 20900.
Добротность измерительного резонатора должна быть не менее 2000.
Диэлектрический подстроечный стержень должен быть изготовлен из диэлектрика любой марки, имеющего тангенс угла диэлектрических потерь не более 1 ■ 10^.
Держатель образца должен быть изготовлен в форме пробирки из фторопласта-4 марки П по ГОСТ 10007 или в форме стержня из полистирола ПСМ (ПС МД) по ГОСТ 20282 или фторопласта-4 марки П.
Образец должен приклеиваться к торцу стержня клеем БФ-4 ГОСТ 12172. Образец следует устанавливать в центре резонатора с отклонением не более 0,02а, где а — размер широкой стенки резонатора.
5.8 Детекторная секция должна иметь чувствительность не менее 1 мВ/мкВт и КСВН — не более 2,0.
3
ГОСТ Р 71367—2024
Держатель образца в форме стержня
![](gost_r_71367-2024/gost_r_71367-2024_2.jpg)
Держатель образца в форме пробирки
______Диэлектрический
подстроечный стержень
Диафрагма
Измеряемый образец
“з
/ZZZZZ2
"2
^ZZZZZZZZZZZZZZZZZZZZZZz
L_ 2
L
Измеряемый образец
![](gost_r_71367-2024/gost_r_71367-2024_3.jpg)
Рисунок 2
Таблица 1
Размеры в миллиметрах
Обозначение размеров | В диапазоне частот, МГц | ||
3000±100 | 9500 ± 500 | 30000 ±1000 | |
L | 136 | 129 | 82 |
10 | 6 | 2,4 | |
4 | 3 | 1,5 | |
3 | 2 | 1,0 | |
t | 1 | 0,5 | 0,5 |
а | 72 | 23 | 7,2 |
b | 10 | 10 | 3,4 |
1 | 34 | 32 | 17,0 |
Допуски на размеры должны соответствовать установленным в эксплуатационной документации на измерительную установку.
4
ГОСТ Р 71367—2024
5.9 Индикатором должен быть микроамперметр постоянного тока класса точности не ниже 1,0 по ГОСТ 8711 с пределами измерения от 0 до 10 мкА или цифровой вольтметр постоянного напряжения класса точности не ниже 0,1 с младшим разрядом «сотни мкВ». Допускается применение других индикаторов класса точности не ниже 1,0.
5.10 Погрешность частотомера не должна выходить за пределы ±0,1 %.
5.11 Направленный ответвитель и частотомер могут быть исключены из схемы, приведенной на рисунке 1, если генератор СВЧ обеспечивает установку частоты и ее контроль с погрешностью, находящейся в пределах ±0,1 %.
5.12 Электромагнит должен состоять из магнитопровода, изготовленного из стали 10895 или 20895 по ГОСТ 11036, и двух катушек, расположенных на полюсных наконечниках.
Резонатор следует устанавливать в зазоре магнитопроводов таким образом, чтобы направление магнитного поля было перпендикулярно широкой стенке резонатора.
Для получения достаточно малой неоднородности магнитного поля отношение диаметра полюса к длине зазора должно быть не менее трех.
Напряженность магнитного поля в зазоре электромагнита должна плавно регулироваться в пределах: от 30 • 103 до 150 ■ 103 А/м в диапазоне частот (3000 ± 100) МГц; от 150 ■ 103 до 350 ■ 103 А/м в диапазоне частот (9500 ± 500) МГц; от 500 • 103 до 1200 • 103 А/м в диапазоне частот (30000 ± 1000) МГц.
5.13 Стабилизатор постоянного тока, питающий катушки электромагнита, должен обеспечивать напряженность магнитного поля в соответствии с 5.12.
Нестабильность тока стабилизатора в течение 10 мин работы не должна выходить за пределы ±104.
5.14 Измеритель магнитной индукции должен обеспечивать измерение магнитной индукции постоянных магнитных полей и приращение магнитной индукции в диапазоне не более 2000 мТл.
Погрешность измерения магнитной индукции, %, не должна выходить за пределы
± 1 + 0,1 -^-1
где Вп — верхняя граница диапазона, на котором проводят измерение магнитной индукции, мТл;
В — измеренное значение магнитной индукции, мТл.
Погрешность измерения приращений магнитной индукции, %, не должна выходить за пределы
± 2+0,05|
где АВ — измеренное значение приращения магнитной индукции, мТл.
6 Требования к образцам
6.1 Образцы должны иметь форму сферы. Диаметр образца сфер d, мм, должен удовлетворять следующему условию:
rfs«?^
(1)
где Vp — объем резонатора по 5.7, мм3;
△/-/ — ширина кривой ФМР, А/м;
Нр — напряженность магнитного поля при ФМР, А/м;
Ms — намагниченность насыщения образца, А/м.
При этом, чтобы обеспечить достаточно малое возмущение резонатора, ослабление, вносимое образцом, должно удовлетворять следующему условию:
5
ГОСТ Р 71367—2024
a0-ap<20lg
1+0,06-Qb— ,
(2)
где a0 — начальное ослабление поляризационного аттенюатора, дБ;
с(р — ослабление поляризационного аттенюатора при ФМР, дБ;
Qo — добротность измерительного резонатора.
Если условие (2) не соблюдается, то диаметр образца должен быть уменьшен.
Шероховатость поверхности не более 2 мкм по ГОСТ 2789.
Конкретные размеры образцов, допускаемые отклонения от размера и шероховатость поверхности должны соответствовать установленным в ТУ на конкретные изделия из ферритов.
6.2 Относительное отклонение от круглости образца в форме сферы не должно выходить за пределы ±5 %. Относительное отклонение от круглости △, %, определяют по формуле
д = ^акс££мин _100_ Амин
где Dmax, Dmin — максимальное и минимальное значения диаметров образца, мм.
6.3 Погрешность измерения размеров образцов не должна выходить за пределы ±4 мкм.
6.4 Контроль отклонения от круглости и изотропности образца можно осуществлять при измерении ширины кривой ФМР путем вращения образца вокруг оси держателя.
7 Подготовка к измерениям
7.1 Все приборы и элементы, приведенные на рисунке 1, применяют в соответствии с их эксплуатационной документацией.
7.2 Образцы и держатель образца перед измерением протирают этиловым спиртом по ГОСТ Р 55878 и просушивают в течение 10 мин.
7.3 Держатель образца помещают в резонатор, на генераторе СВЧ устанавливают режим непрерывной генерации. На поляризационном аттенюаторе устанавливают ослабление аф равное 20 дБ.
7.4 Изменяя частоту генератора СВЧ и регулируя диэлектрический подстроечный стержень измерительного резонатора, устанавливают максимальное значение сигнала по прибору индикаторного блока. С помощью поглощающего аттенюатора устанавливают значение сигнала, равное 100 делениям.
8 Проведение измерений
8.1 В держатель устанавливают образец, подготовленный для измерения по 7.2.
8.2 Регулируя ток в электромагните, по минимальному показанию прибора индикаторного блока устанавливают напряженность постоянного магнитного поля, равную резонансной.
8.3 С помощью поляризационного аттенюатора повторно устанавливают показание по шкале прибора индикаторного блока, равное 100 делениям.
8.4 По шкале поляризационного аттенюатора отсчитывают ослабление при резонансе а'.
8.5 Образец извлекают из держателя. В зазоре электромагнита плавной регулировкой устанавливают минимальное значение напряженности постоянного магнитного поля.
8.6 На поляризационном аттенюаторе устанавливают начальное ослабление а0, равное:
- 5 дБ, если a'o-а'р < 5 дБ;
- 10 дБ, если 5 дБ < а'о-а'р< 10 дБ;
- 15 дБ, если 10 дБ < а'о - а'р < 15 дБ;
- 20 дБ, если 15 дБ < а'о- а'р< 20 дБ.
8.7 Повторяют операции, указанные в 7.4, 8.1—8.3.
8.8 По шкале поляризационного аттенюатора отсчитывают ослабление при резонансе ар.
8.9 По измерителю магнитной индукции определяют напряженность магнитного поля при резонансе /-/р.
6
ГОСТ Р 71367—2024
8.10 Ослабление, вносимое поляризационным аттенюатором, а05, дБ, соответствующее половине резонансного поглощения, определяют по формуле
a0~ap
a0j5 = a0+10lg2-10lg 10 ™
(4)
где а0 — начальное ослабление по 8.6, дБ;
с(р — ослабление при резонансе по 8.8, дБ.
8.11 По шкале поляризационного аттенюатора устанавливают ослабление, равное а0 5.
8.12 Уменьшают напряженность постоянного магнитного поля электромагнита до получения на приборе индикаторного блока показаний, равных 100 делениям. По измерителю магнитной индукции отсчитывают напряженность магнитного поля Нг
8.13 Увеличивают напряженность постоянного магнитного поля электромагнита до получения на приборе индикаторного блока показаний, равных 100 делениям на другой ветви резонансной кривой. По измерителю магнитной индукции отсчитывают напряженность магнитного поля Н2.
8.14 По частотомеру отсчитывают частоту f0.
9 Обработка результатов измерений
9.1 Ширину кривой ФМР АН, А/м, определяют по формуле
AH = H2-Hv (5)
где Нр Н2 — напряженность магнитного поля по 8.12 и 8.13 соответственно, А/м.
9.2 Эффективный коэффициент Ланде дЭф определяют по формуле
9эф _
Тэф' ^р
(6)
где/q — частота по 8.14, МГц;
Нр — напряженность магнитного поля при резонансе по 8.9, А/м;
Тэф — коэффициент эффективного гиромагнитного отношения, равный 1,765 • 10~2 ^Ц м
10 Показатели точности измерений
10.1 Погрешность измерения ширины кривой ФМР с установленной вероятностью 0,95 находится
в интервале:
![](gost_r_71367-2024/gost_r_71367-2024_4.png)
4»103 дм
% — в диапазоне частот (3000 ± 100) МГц;
- ± 5 +
5403)
ДМ J
— в диапазоне частот (9500 ± 500) МГц;
А 26.10=1
1 ^^й-
% — в диапазоне частот (30000 ± 1000) МГц,
где АН — ширина кривой ФМР, А/м.
10.2 Погрешность измерения эффективного коэффициента Ланде, %, с установленной вероят
ностью 0,95 находится в интервале ±
2+4^
7
ГОСТ Р 71367—2024
10.3 Расчет погрешности измерения ширины кривой ФМР и эффективного коэффициента Ланде приведен в приложении А.
11 Требования безопасности
11.1 Установка для измерения ширины кривой ФМР должна соответствовать требованиям безопасности, установленным ГОСТ 22261.
11.2 При проведении измерений на установке для измерения ширины кривой ФМР и эффективного коэффициента Ланде необходимо соблюдать указания мер безопасности, установленные эксплуатационной документацией на применяемые приборы и действующей на предприятии документацией по охране труда и технике безопасности.
8
ГОСТ Р 71367—2024
Приложение А (справочное)
Расчет погрешности измерения ширины кривой ФМР и эффективного коэффициента Ланде
А.1 Погрешность измерения ширины кривой ФМР блн, %, вычисляют по формуле
5 АН =
2^Af^aJTaJToJJ+A|^2oJT^
+^2^4+^5 +$б)-А(®7 +б8+бб) + бд
(А.1)
где 2 — 0,95-я квантиль нормированной нормальной функции распределения;
А^ Д2 — коэффициенты влияния частных погрешностей на значение погрешности 5ДН. Значения А^ А2 определяют по графику на рисунке А.1.
«о-Пр, дБ

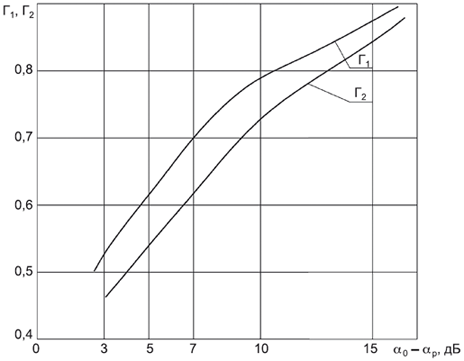

Рисунок А.1 — Зависимость коэффициентов частных погрешностей А1 (при резонансе) и А2 (на половинном уровне) от разности ослаблений а0 - ар
а1 — среднее квадратическое отклонение погрешности за счет нестабильности мощности генератора, %, вычисляемое по формуле
( 51
10^-1 ^-100
3f2
(А.2)
где б1 — нестабильность уровня выходной мощности генератора СВЧ за нормированное время t2 в соответствии с 5.2, дБ;
^ — время одного измерения, мин;
3 — 0,997-я квантиль нормированной нормальной функции распределения;
о2 — среднее квадратическое отклонение погрешности за счет неточности отсчета ослабления по шкале поляризационного аттенюатора, %, вычисляемое по формуле
9
ГОСТ Р 71367—2024
^ 0,25^
10 10
-1 -100
![](gost_r_71367-2024/gost_r_71367-2024_5.png)
(А.З)
где а1 — цена деления шкалы поляризационного аттенюатора в интервале от 10 до 20 дБ;
\3 — 0,997-я квантиль нормированной равномерной функции распределения;
о3 — среднее квадратическое отклонение погрешности за счет неточности установки на приборе индикаторного блока уровня сигнала, соответствующего 100 делениям прибора, %, вычисляемое по формуле
оз
0,5а3
(А.4)
где а3 — класс точности прибора индикаторного блока по ГОСТ 8711;
б4 — максимальное значение погрешности за счет рассогласования при напряженности постоянного магнитного поля, равной Н1 или /-/2 по 8.12, 8.13, %, вычисляемое по формуле
54=ДЛ+>1^1оа
(А.5)
где Г2 — модуль коэффициента отражения измерительного резонатора с образцом на половинном уровне;
![](gost_r_71367-2024/gost_r_71367-2024_6.jpg)
0 3 5 7 10 15 а0 —ар, дБ
Рисунок А.2 — Зависимость модулей коэффициентов отражения измерительного резонатора Г1 (при резонансе) и Г2 (на половинном уровне) от разности ослаблений а0 - а
Г3, Г4 — модули коэффициентов отражения развязывающих устройств 3 и 4;
б5 — погрешность установки шкалы поляризационного аттенюатора на уровне а0 5 по 8.11, дБ, вычисляемая по формуле
б5
б5= 1010-1 .юо,
(А.6)
где б'5 — погрешность установки шкалы поляризационного аттенюатора на уровне а0 5 по 8.11, дБ, вычисляемая по формуле
10
формуле
ГОСТ Р 71367—2024
65 = 0,01 + О,ОО5ао 5,
(А.7)
56 — погрешность установки шкалы поляризационного аттенюатора на уровне а0 по 8.6, %, вычисляемая по
56= 10Ю-1 .юо,
(А.8)
где 5g — погрешность установки шкалы поляризационного аттенюатора на уровне а0 по 8.6, дБ, вычисляемая по формуле
5g= 0,01 + О,ОО5ао, (А.9)
б7 — максимальное значение погрешности за счет рассогласования при напряженности постоянного магнитного поля, равной Нр, %, вычисляемое по формуле
«7=|М+г|т5 -юо, (А.ю)
где Г1 — модуль коэффициента отражения измерительного резонатора с образцом при резонансе, значение Г1 определяют по графику на рисунке А.2;
б8 — погрешность установки шкалы поляризационного аттенюатора на уровне ар по 8.8, %, вычисляемая по формуле
б8= Ю10-1 -100,
(А.11)
где 5'8 — погрешность установки шкалы поляризационного аттенюатора на уровне ар по 8.8, дБ, вычисляемая по формуле
5о= 0,01 + 0,005ап, ° ’ р’
(А.12)
59 — относительная погрешность измерения приращения напряженности магнитного поля при помощи измерителя магнитной индукции, %, вычисляемая по формуле
б9= 2+0,5|^0—1
9 I АН
(А.13)
где АН — ширина кривой ФМР, А/м;
/-/п — наибольшее значение напряженности магнитного поля, измеряемое на соответствующем поддиапазоне измерителя магнитной индукции, А/м.
А.2 Погрешность измерения эффективного коэффициента Ланде 5(дЭф), %, вычисляемая по формуле
$(9эф) - $10 + $11’
(А.14)
где 510 — погрешность установки магнитного поля Нр, %, вычисляемая по формуле
X 4ДН
5l0=V (А.15)
где /-/р — напряженность магнитного поля при резонансе по 8.9, А/м;
5П — погрешность измерения напряженности магнитного поля при помощи измерителя магнитной индукции, %, вычисляемая по формуле
$11
1+0,1
![](gost_r_71367-2024/gost_r_71367-2024_7.jpg)
(А.16)
11
ГОСТ Р 71367—2024
УДК 621.318.13.029.64.083:006.354
ОКС 29.100.10
Ключевые слова: ферриты сверхвысокочастотные, ширина кривой, ферромагнитный резонанс, эффективный коэффициент Ланде, метод измерения
12
Редактор Л. С. Зимилова
Технический редактор И.Е. Черепкова
Корректор И.А. Королева
Компьютерная верстка И.Ю. Литовкиной
Сдано в набор 06.05.2024. Подписано в печать 15.05.2024. Формат 60x84%. Гарнитура Ариал.
Усл. печ. л. 1,86. Уч-изд. л. 1,58.
Подготовлено на основе электронной версии, предоставленной разработчиком стандарта
Создано в единичном исполнении в ФГБУ «Институт стандартизации» , 117418 Москва, Нахимовский пр-т, д. 31, к. 2.
