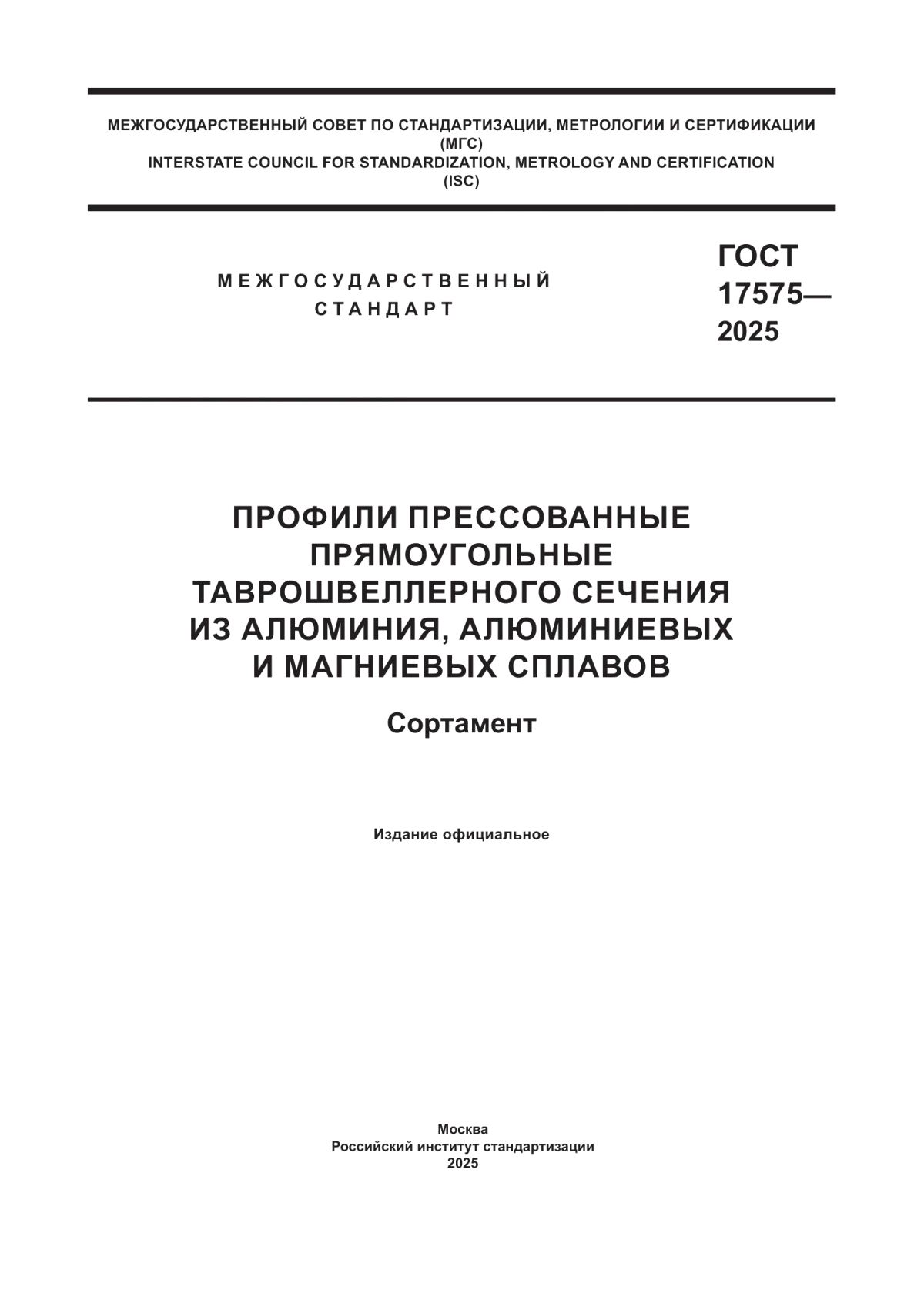

ГОСТ 17575-2025
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ТАВРОШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Extruded rectangular T-channel-section shapes of aluminium, aluminium and magnesium alloys. Dimensions
МКС 77.150.10
77.150.20
Дата введения 2025-10-01
с правом досрочного применения
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2025 г. № 183-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Азербайджан | AZ | Азстандарт |
Армения | AM | ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
Узбекистан | UZ | Узбекское агентство по техническому регулированию |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 394-ст межгосударственный стандарт ГОСТ 17575-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2025 г. с правом досрочного применения
5 ВЗАМЕН ГОСТ 17575-90
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
1 Область применения
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей таврошвеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Основные параметры
3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
 . |
Рисунок 1 - Прессованный прямоугольный профиль таврошвеллерного сечения
Таблица 1 - Норма профилей, размеры и теоретическая масса
Номер профиля | Размеры, мм | Площадь сечения, см  | Диаметр описанной окружности, мм | Теоретическая масса 1 м сплава, кг | ||||||||
H | B | a | S |  | R |  | алюми-ниевого | магни-евого | ||||
442440 | 7,0 | 55,0 | 19,0 | 2,5 | 1,5 | - | - | 1,510 | 56 | 0,430 | 0,272 | |
442442 | 12,0 | 16,0 | 4,5 | 3,0 | 2,0 | 0,5 | - | 0,841 | 16 | 0,240 | 0,151 | |
442446 | 13,0 | 120,0 | 102,0 | 3,5 | 6,0 | - | - | 5,340 | 121 | 1,522 | 0,961 | |
442447 | 19,0 | 80,0 | 32,0 | 3,5 | 4,0 | 3,0 | 6,0 | 4,233 | 81 | 1,206 | 0,762 | |
442448 | 20,0 | 20,0 | 10,0 | 2,0 | 2,5 | - | - | 1,300 | 29 | 0,370 | 0,234 | |
442451 | 20,0 | 80,0 | 30,0 | 4,5 | 6,0 | 5,0 | 5,0 | 5,675 | 81 | 1,617 | 1,021 | |
442452 | 20,0 | 112,0 | 72,0 | 4,0 | 4,0 | 2,0 | 2,0 | 5,794 | 112 | 1,651 | 1,043 | |
442453 | 21,0 | 190,0 | 58,0 | 5,0 | 4,1 | 4,0 | 4,0 | 10,949 | 190 | 3,121 | 1,971 | |
441380 | 22,0 | 54,0 | 10,0 | 1,5 | 1,5 | 1,5 | 1,5 | 4,444 | 54 | 0,412 | 0,260 | |
442454 | 22,0 | 190,0 | 58,0 | 7,0 | 4,0 | 4,0 | 4,0 | 14,637 | 190 | 4,172 | 2,635 | |
441381 | 23,0 | 50,0 | 23,0 | 2,5 | 3,0 | 8,0 | 1,0 | 2,759 | 50 | 0,786 | 0,497 | |
441383 | 24,0 | 45,0 | 8,0 | 4,0 | 4,0 | 2,0 | 2,0 | 3,434 | 46 | 0,979 | 0,618 | |
441384 | 24,0 | 47,0 | 30,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,284 | 48 | 0,651 | 0,411 | |
441386 | 24,0 | 73,0 | 12,0 | 5,0 | 15,5 | - | - | 9,540 | 74 | 2,719 | 1,717 | |
442455 | 25,0 | 65,0 | 18,0 | 4,0 | 4,0 | 3,0 | 3,0 | 4,357 | 65 | 1,242 | 0,784 | |
441389 | 25,0 | 72,0 | 25,0 | 2,5 | 2,5 | 1,5 | 1,5 | 2,944 | 72 | 0,839 | 0,530 | |
441390 | 25,0 | 140,0 | 70,0 | 5,0 | 12,0 | 1,0 | 1,0 | 11,809 | 141 | 3,365 | 2,126 | |
441391 | 26,0 | 74,0 | 5,0 | 3,0 | 4,5 | 1,0 | 3,0 | 4,333 | 74 | 1,235 | 0,780 | |
442458 | 26,0 | 118,0 | 38,0 | 8,0 | 5,0 | 5,0 | 5,0 | 11,455 | 122 | 3,265 | 2,062 | |
441392 | 27,0 | 47,0 | 25,0 | 2,5 | 3,0 | 8,0 | 1,0 | 2,924 | 47 | 0,833 | 0,526 | |
441394 | 30,0 | 68,5 | 30,5 | 4,0 | 4,0 | 2,0 | 2,0 | 4,854 | 69 | 1,383 | 0,874 | |
441395 | 30,0 | 70,0 | 20,0 | 2,0 | 2,5 | 1,5 | 3,0 | 2,848 | 70 | 0,812 | 0,513 | |
441396 | 30,0 | 85,0 | 38,0 | 3,0 | 4,0 | 5,0 | 4,0 | 4,886 | 85 | 1,393 | 0,879 | |
441397 | 39,0 | 100,0 | 36,0 | 6,0 | 3,0 | 3,0 | 3,0 | 7,517 | 100 | 2,142 | 1,353 | |
441399 | 32,0 | 60,0 | 16,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,777 | 61 | 1,362 | 0,860 | |
442460 | 32,0 | 90,0 | 33,0 | 4,0 | 8,0 | 6,0 | 8,0 | 8,509 | 91 | 2,425 | 1,532 | |
442461 | 32,0 | 90,0 | 33,0 | 4,0 | 9,0 | 6,0 | 8,0 | 9,069 | 91 | 2,585 | 1,632 | |
442462 | 34,0 | 44,0 | 9,5 | 2,2 | 2,2 | 2,5 | 2,5 | 2,421 | 50 | 0,690 | 0,436 | |
441403 | 35,0 | 70,0 | 20,0 | 3,0 | 7,0 | 1,5 | 3,0 | 6,628 | 72 | 1,889 | 1,193 | |
441404 | 35,0 | 90,0 | 30,0 | 4,5 | 5,0 | 1,0 | 1,0 | 7,109 | 90 | 2,026 | 1,280 | |
441405 | 35,0 | 100,0 | 37,0 | 5,0 | 6,5 | 5,0 | 5,0 | 9,115 | 100 | 2,598 | 1,641 | |
442463 | 36,0 | 90,0 | 30,0 | 4,0 | 5,0 | 1,0 | 1,0 | 6,809 | 90 | 1,940 | 1,226 | |
441408 | 40,0 | 66,0 | 26,5 | 3,0 | 2,0 | 2,5 | 2,5 | 3,514 | 69 | 1,001 | 0,632 | |
441409 | 40,0 | 69,0 | 13,0 | 6,0 | 5,0 | 6,0 | 6,0 | 7,849 | 71 | 2,237 | 1,413 | |
442464 | 40,0 | 75,0 | 45,0 | 5,0 | 7,0 | 2,0 | 2,0 | 8,684 | 80 | 2,475 | 1,563 | |
442465 | 40,0 | 93,0 | 38,0 | 2,5 | 2,5 | 3,0 | 3,0 | 4,277 | 93 | 1,219 | 0,770 | |
441412 | 42,0 | 44,0 | 9,5 | 1,5 | 1,5 | 2,5 | 2,5 | 1,929 | 54 | 0,550 | 0,347 | |
441413 | 44,0 | 80,0 | 25,0 | 5,0 | 5,0 | 3,0 | 3,0 | 7,977 | 82 | 2,274 | 1,436 | |
441414 | 44,0 | 90,0 | 29,0 | 6,5 | 9,0 | 3,0 | 3,0 | 12,677 | 96 | 3,613 | 2,282 | |
441415 | 44,0 | 90,0 | 32,0 | 4,0 | 4,0 | 3,0 | 3,0 | 6,877 | 90 | 1,960 | 1,238 | |
441417 | 46,0 | 94,0 | 20,0 | 6,0 | 8,0 | 4,0 | 6,0 | 12,263 | 94 | 3,495 | 2,207 | |
441418 | 48,0 | 96,0 | 40,0 | 5,0 | 4,0 | 8,0 | 5,0 | 8,622 | 96 | 2,457 | 1,552 | |
441420 | 49,0 | 73,0 | 13,0 | 6,0 | 5,0 | 6,0 | 6,0 | 8,989 | 80 | 2,562 | 1,618 | |
441421 | 50,0 | 120,0 | 56,0 | 7,0 | 7,0 | 5,0 | 5,0 | 14,635 | 120 | 4,171 | 2,634 | |
441422 | 51,0 | 73,0 | 13,0 | 6,0 | 4,0 | 5,0 | 6,0 | 8,242 | 78 | 2,349 | 1,484 | |
442467 | 52,0 | 112,5 | 48,0 | 7,5 | 9,0 | 6,0 | 6,0 | 16,757 | 113 | 4,776 | 3,016 | |
441423 | 54,0 | 110,0 | 27,0 | 10,0 | 16,7 | 6,0 | 8,0 | 26,125 | 110 | 7,446 | 4,703 | |
441424 | 54,0 | 110,0 | 30,0 | 10,0 | 15,0 | 6,0 | 8,0 | 24,629 | 110 | 7,019 | 4,433 | |
441426 | 62,0 | 58,0 | 15,0 | 5,0 | 2,5 | 4,0 | 4,0 | 5,887 | 70 | 1,678 | 1,060 | |
441428 | 62,0 | 96,0 | 34,2 | 3,0 | 3,0 | 5,0 | 5,0 | 6,635 | 104 | 1,891 | 1,194 | |
442469 | 70,0 | 42,0 | 20,0 | 6,0 | 6,0 | 3,0 | 5,0 | 10,346 | 80 | 2,949 | 1,862 | |
441431 | 70,0 | 73,0 | 13,0 | 6,0 | 5,0 | 6,0 | 6,0 | 11,089 | 90 | 3,160 | 1,996 | |
441432 | 70,0 | 78,0 | 13,0 | 8,0 | 6,0 | 6,0 | 6,0 | 13,989 | 93 | 3,987 | 2,518 | |
441433 | 70,0 | 100,0 | 38,0 | 6,0 | 4,0 | 5,0 | 5,0 | 11,335 | 108 | 3,230 | 2,040 | |
442470 | 70,0 | 195,0 | 57,0 | 15,0 | 18,0 | 5,0 | 5,0 | 49,265 | 206 | 14,040 | 8,868 | |
441434 | 72,0 | 92,0 | 17,0 | 9,0 | 9,0 | 2,5 | 5,0 | 19,754 | 104 | 5,630 | 3,556 | |
441435 | 80,0 | 100,0 | 20,0 | 8,5 | 11,2 | 5,0 | 5,0 | 24,731 | 114 | 7,048 | 4,452 | |
442472 | 80,0 | 200,0 | 52,0 | 15,0 | 16,0 | 5,0 | 5,0 | 51,015 | 200 | 14,539 | 9,183 | |
441436 | 86,0 | 76,0 | 17,0 | 3,0 | 2,5 | 3,0 | 3,0 | 6,507 | 104 | 1,855 | 1,171 | |
441438 | 90,0 | 114,0 | 43,5 | 4,0 | 2,5 | 5,0 | 5,0 | 9,075 | 129 | 2,586 | 1,633 | |
Примечания 1 Значения радиусов скругления  и , не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. 2 Радиусы притупления острых кромок (  , ) должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657. | ||||||||||||
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.
3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.
Приложение А
(справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов
Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов
Марка сплава | Переводной коэффициент | Марка сплава | Переводной коэффициент |
Для алюминия всех марок | 0,950 | АД35 | 0,954 |
АМц | 0,958 | 1915 | 0,972 |
АмцС | 0,958 | В92 | 0,954 |
АМг2 | 0,940 | 1925 | 0,972 |
АМг3 | 0,937 | 1935 | 0,977 |
АМг5 | 0,930 | 1985ч | 0,948 |
АМг6 | 0,926 | В48-4 | 0,968 |
АМг61 | 0,930 | ВД1 | 0,982 |
Д1 | 0,982 | АВД1-1 | 0,982 |
Д16 | 0,976 | АКМ | 0,970 |
Д16ч | 0,976 | М40 | 0,965 |
Д19ч | 0,968 | АК4 | 0,970 |
Д20 | 0,996 | АК6 | 0,962 |
АВ | 0,947 | АК4-1 | 0,982 |
К48-2 | 0,972 | АК4-1ч | 0,982 |
К48-2пч | 0,972 | ВАД1 | 0,968 |
АД31 | 0,950 | ВД17 | 0,965 |
АД33 | 0,951 | АД31Е | 0,950 |
Приложение Б
(справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Таблица Б.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Марка сплава | Переводной коэффициент |
Для магния всех марок | 1,000 |
МА1 | 0,978 |
МА2 | 0,989 |
МА2-1 | 0,990 |
МА2-1пч | 0,990 |
МА8 | 0,989 |
МА12 | 0,989 |
МА15 | 1,011 |
Приложение В
(справочное)
Соответствие номеров профилей ранее действовавшим обозначениям
Таблица В.1
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
441380 | - | С 1255, ПК 14845 |
441381 | П 326-2 | ПР 311-1, НП 413-1, ПС 27-21 |
441383 | П 326-6 | ПВ 1400, ПС 885-200, ПВ 1859 |
441384 | П 326-7 | ПК 11939 |
441386 | - | ПК 17532 |
441389 | П 326-12 | С 424, ПВ 1882, НП 1855, ПК 3129 |
441390 | П 326-14 | ПК 607-12 |
441391 | П 326-17 | С 709 |
441392 | П 326-16 | ПР 311-2 |
441394 | П 326-20 | ПК 607-5, ПС 27-19 |
441395 | - | ПК 14954 |
441396 | П 326-21 | С 838 |
441397 | П 326-22 | ПК 607-13 |
441399 | П 326-24 | ПР 311-3, ПР 311-3А, ПС 27-1, ПК 14989 |
441403 | П 326-26 | ПР 311-4, ПС 27-9 |
441404 | - | ПК 18149 |
441405 | П 326-28 | ПР 311-5, ПС 27-6 |
441408 | П 326-38 | ПР 311-6, ПП 221-12, ПС 27-8 |
441409 | П 326-42 | ПК 607-6 |
441412 | П 326-48 | ПР 311-7, ПС 27-7 |
441413 | П 326-50 | ПР 311-8, ПС 27-3 |
441414 | П 326-54 | ПР 311-9, ПС 27-5 |
441415 | П 326-52 | ПВ 1208, ПК 607-7, ПС 27-24, С 67-2 |
441417 | П 326-58 | ПР 311-10, ПС 27-14 |
441418 | П 326-60 | С 993, ПК 607-8, ПС 27-20 |
441420 | П 326-64 | ПВ 1304, ПК 607-3, ПС 27-17 |
441421 | П 326-66 | С 75, ПК 607-9 |
441422 | П 326-68 | ПР 311-11, ПС 27-11 |
441423 | - | ПК 13802 |
441424 | П 326-70 | ПК 607-2, ПС 27-16 |
441426 | П 326-72 | ПР 311-12, ПС 27-10 |
441428 | П 326-76 | ПК 607-10 |
441431 | П 326-78 | ПР 311-13, ПП 221-17, ПС 27-12 |
441432 | П 326-80 | ПР 311-14, ПС 27-13 |
441433 | П 326-82 | ПР 311-15, ПС 27-4 |
441434 | П 326-84 | ПК 607-1, ПС 27-15 |
441435 | - | ПК 17986 |
441436 | П 326-86 | ПР 311-16, ПП 221-6, ПС 27-2 |
441438 | П 326-90 | ПК 608-3, ПП 221-3 |
442440 | - | ПК 8128 |
442442 | - | БК 202 |
442446 | - | ПВ 1823-3 |
442447 | - | ПК 18484 |
442448 | - | ПС 885-925 |
442451 | - | ПК 2353 |
442452 | - | ПК 8071 |
442453 | - | ПК 4127 |
442454 | - | ПК 4821 |
442455 | - | ПК 2043 |
442458 | - | ПК 2454 |
442460 | - | ПК 15397-1 |
442461 | - | ПК 8573 |
442462 | - | НП 1659 |
442463 | - | ПК 19898 |
442464 | - | ПК 19019 |
442465 | - | ПК 3040, ПК 19373 |
442467 | - | ПК 4908 |
442469 | - | НП 1735 |
442470 | - | ПК 2354 |
442472 | - | ПК 19588 |
УДК 669.715-42-126:006.354 | МКС 77.150.10 |
77.150.20 | |
Ключевые слова: профили прессованные таврошвеллерные прямоугольные, сплавы алюминиевые и магниевые, номер профилей, размеры, теоретическая масса | |
