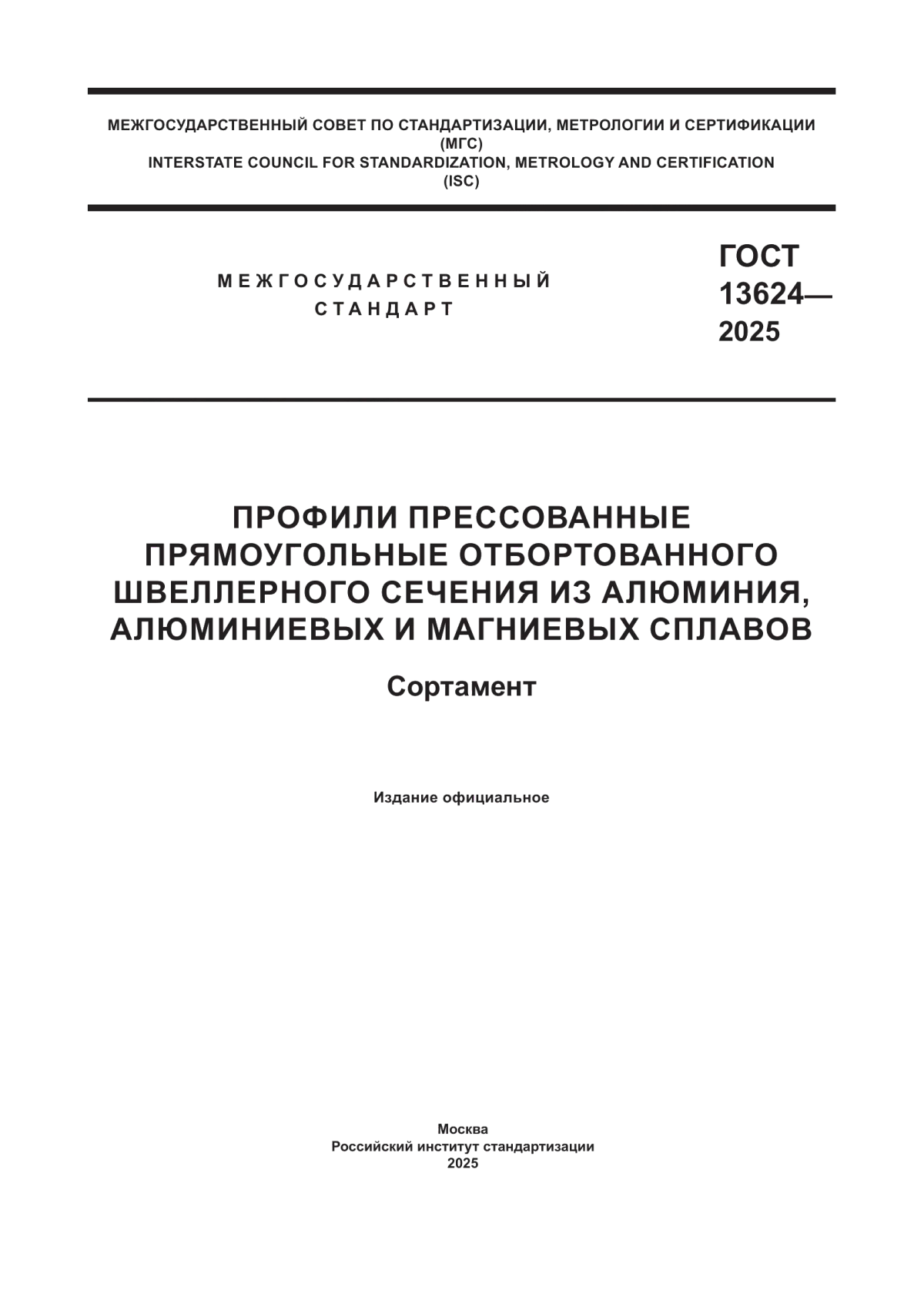

ГОСТ 13624-2025
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ОТБОРТОВАННОГО ШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
Сортамент
Extruded rectangular flanged channel-section shapes of aluminium, aluminium and magnesium alloys. Assortment
МКС 77.150.10
77.150.20
Дата введения 2025-09-01
с правом досрочного применения
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевая Ассоциация)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 "Алюминий"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2025 г. № 182-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Азербайджан | AZ
| Азстандарт |
Армения | AM
| ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения |
Беларусь | BY
| Госстандарт Республики Беларусь |
Киргизия | KG
| Кыргызстандарт |
Россия | RU
| Росстандарт |
Таджикистан | TJ
| Таджикстандарт |
Узбекистан | UZ | Узбекское агентство по техническому регулированию |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2025 г. № 347-ст межгосударственный стандарт ГОСТ 13624-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения
5 ВЗАМЕН ГОСТ 13624-90
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
1 Область применения
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей отбортованного швеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Основные параметры
3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
 |
Рисунок 1 - Прессованный прямоугольный профиль отбортованного швеллерного сечения
Таблица 1 - Норма профилей, размеры и теоретическая масса
Номер профиля | Размеры, мм | Площадь сечения, | Диаметр описанной | Теоретическая масса 1 м сплава, кг | |||||||||
Н | В | | b | S | | | R | | см  | окружности, мм | алюминиево- го | магниевого | |
441209 | 4,5 | 27,0 | 14,0 | 9,00 | 1,5 | 1,5 | 2,5 | 1,0 | 3,0 | 0,598 | 27 | 0,170 | 0,108 |
441121 | 5,5 | 15,8 | 15,2 | 1,50 | 2,0 | 1,2 | 1,2 | - | - | 0,298 | 16 | 0,085 | 0,054 |
441122 | 7,5 | 33,0 | 17,5 | 9,25 | 1,5 | 1,5 | 1,5 | - | - | 0,675 | 33 | 0,192 | 0,122 |
441123 | 7,5 | 40,0 | 18,0 | 14,50 | 2,0 | 3,8 | 3,5 | 0,5 | 1,5 | 1,394 | 40 | 0,397 | 0,251 |
441216 | 9,5 | 38,0 | 25,0 | 9,00 | 3,0 | 1,5 | 2,5 | 1,0 | - | 1,169 | 38 | 0,333 | 0,210 |
441205 | 10,0 | 119,0 | 99,0 | 35,00 | 6,0 | 4,0 | 25,0 | - | - | 8,160 | 120 | 2,326 | 1,469 |
441206 | 10,0 | 159,0 | 139,0 | 35,00 | 6,0 | 4,0 | 25,0 | - | - | 9,760 | 160 | 2,782 | 1,757 |
441125 | 11,0 | 29,0 | 20,0 | 6,00 | 1,5 | 1,5 | 1,5 | - | 1,0 | 0,724 | 29 | 0,206 | 0,130 |
441126 | 12,0 | 46,0 | 28,0 | 11,00 | 2,0 | 2,0 | 2,0 | - | 1,5 | 1,330 | 46 | 0,379 | 0,239 |
441217 | 12,0 | 81,0 | 62,0 | 14,50 | 4,0 | 4,0 | 5,0 | 0,5 | 0,5 | 4,042 | 81 | 1,152 | 0,728 |
441129 | 13,5 | 105,0 | 65,0 | 22,50 | 2,5 | 2,5 | 2,5 | 2,0 | 2,0 | 3,209 | 105 | 0,915 | 0,578 |
441132 | 14,0 | 68,0 | 34,0 | 20,00 | 3,0 | 3,0 | 8,0 | 3,0 | 3,0 | 2,777 | 68 | 0,792 | 0,500 |
441220 | 16,0 | 26,0 | 13,0 | 6,50 | 1,5 | 1,5 | 1,5 | 0,5 | 0,5 | 0,782 | 28 | 0,223 | 0,141 |
441136 | 16,0 | 46,0 | 20,0 | 15,00 | 2,0 | 2,0 | 2,0 | 3,0 | 2,0 | 1,536 | 46 | 0,438 | 0,276 |
441138 | 17,0 | 68,0 | 34,0 | 20,00 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 2,957 | 68 | 0,843 | 0,532 |
441139 | 17,0 | 68,0 | 34,0 | 20,50 | 3,0 | 3,5 | 3,5 | - | 2,0 | 3,172 | 68 | 0,904 | 0,571 |
441207 | 18,0 | 62,0 | 42,0 | 16,00 | 9,0 | 8,0 | 6,0 | 1,0 | 1,0 | 6,369 | 63 | 1,815 | 1,146 |
441221 | 18,0 | 68,0 | 36,0 | 18,00 | 2,0 | 3,5 | 2,0 | - | - | 2,480 | 68 | 0,707 | 0,446 |
441223 | 20,0 | 46,0 | 23,0 | 14,50 | 3,0 | 5,0 | 3,0 | 3,0 | 3,0 | 2,817 | 48 | 0,803 | 0,507 |
441224 | 20,0 | 75,0 | 50,5 | 14,50 | 2,0 | 2,5 | 2,25 | 2,5 | - | 2,567 | 76 | 0,732 | 0,462 |
441225 | 22,0 | 64,0 | 30,0 | 20,00 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,137 | 64 | 0,894 | 0,565 |
441143 | 24,0 | 48,0 | 23,0 | 15,50 | 3,0 | 12,0 | 3,0 | 1,0 | 1,0 | 4,239 | 49 | 1,208 | 0,763 |
441226 | 28,0 | 82,0 | 43,0 | 21,00 | 2,0 | 1,5 | 1,5 | 3,0 | 3,0 | 2,297 | 82 | 0,655 | 0,414 |
441145 | 28,0 | 84,0 | 30,0 | 29,50 | 2,5 | 3,0 | 2,5 | 3,0 | 3,0 | 3,577 | 86 | 1,020 | 0,644 |
441228 | 28,7 | 67,3 | 29,7 | 20,00 | 1,2 | 2,7 | 1,2 | 3,0 | 3,0 | 1,954 | 68 | 0,557 | 0,352 |
441146 | 29,0 | 60,0 | 30,0 | 16,50 | 1,5 | 3,0 | 1,5 | 3,0 | 3,0 | 2,207 | 62 | 0,629 | 0,397 |
441229 | 29,0 | 80,0 | 30,0 | 28,00 | 4,0 | 5,0 | 3,0 | 3,0 | 3,0 | 5,017 | 80 | 1,430 | 0,903 |
441231 | 30,0 | 70,0 | 25,0 | 24,00 | 2,0 | 2,0 | 1,5 | 3,0 | 3,0 | 2,317 | 70 | 0,660 | 0,417 |
441149 | 30,0 | 70,0 | 28,0 | 24,00 | 2,0 | 2,0 | 3,0 | 5,0 | 3,0 | 3,226 | 70 | 0,919 | 0,581 |
441151 | 30,0 | 95,0 | 50,0 | 25,00 | 4,0 | 5,0 | 2,5 | 2,0 | 2,5 | 5,594 | 96 | 1,594 | 1,007 |
441253 | 32,0 | 80,0 | 36,0 | 25,00 | 4,0 | 5,0 | 3,0 | 3,0 | 3,0 | 5,257 | 81 | 1,498 | 0,946 |
441232 | 33,5 | 26,0 | 22,0 | 3,50 | 2,0 | 1,5 | 1,5 | 3,0 | 2,0 | 1,426 | 41 | 0,406 | 0,257 |
441154 | 34,0 | 70,0 | 30,0 | 23,00 | 5,0 | 2,0 | 3,0 | 3,0 | 8,0 | 4,597 | 70 | 1,310 | 0,828 |
441156 | 35,0 | 52,0 | 23,0 | 16,50 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,394 | 55 | 0,682 | 0,431 |
441157 | 35,0 | 53,6 | 23,0 | 16,50 | 1,5 | 2,0 | 1,2 | 2,0 | 1,5 | 1,738 | 56 | 0,495 | 0,313 |
441159 | 35,0 | 70,0 | 29,0 | 23,50 | 2,0 | 2,0 | 3,0 | 2,0 | 5,0 | 3,504 | 70 | 0,999 | 0,631 |
441233 | 35,0 | 94,0 | 48,0 | 25,00 | 2,0 | 2,5 | 2,0 | 4,0 | 4,0 | 3,557 | 94 | 1,014 | 0,640 |
441234 | 35,0 | 110,0 | 50,0 | 33,00 | 3,0 | 4,0 | 3,0 | 3,0 | 3,0 | 5,737 | 110 | 1,635 | 1,033 |
441235 | 35,0 | 110,0 | 50,0 | 34,00 | 3,0 | 13,0 | 4,0 | 3,0 | 3,0 | 10,137 | 110 | 2,889 | 1,825 |
441236 | 36,0 | 110,0 | 50,0 | 33,00 | 3,0 | 4,0 | 3,0 | 3,0 | 3,0 | 5,797 | 110 | 1,652 | 1,044 |
441239 | 40,0 | 30,0 | 20,0 | 10,00 | 4,0 | 30,0 | 5,0 | - | - | 7,400 | 48 | 2,109 | 1,332 |
441163 | 40,0 | 70,0 | 50,0 | 13,00 | 4,0 | 3,0 | 3,0 | 5,0 | 5,0 | 4,735 | 74 | 1,349 | 0,852 |
441240 | 40,0 | 80,0 | 70,0 | 6,50 | 1,5 | 1,5 | 1,5 | 1,0 | 1,0 | 2,364 | 85 | 0,674 | 0,425 |
441241 | 40,0 | 80,0 | 50,0 | 16,50 | 1,5 | 3,0 | 1,5 | 3,0 | 8,0 | 3,137 | 82 | 0,894 | 0,565 |
441166 | 40,0 | 82,0 | 36,0 | 25,00 | 4,0 | 4,0 | 2,0 | 3,0 | 3,0 | 4,797 | 83 | 1,367 | 0,864 |
441167 | 40,0 | 94,0 | 50,0 | 25,00 | 4,0 | 6,0 | 3,0 | 5,0 | 5,0 | 7,015 | 95 | 1,999 | 1,263 |
441242 | 40,0 | 95,6 | 50,0 | 25,00 | 4,3 | 4,3 | 2,2 | 4,0 | 4,0 | 5,819 | 96 | 1,658 | 1,047 |
441169 | 41,0 | 92,0 | 50,0 | 25,00 | 10,0 | 12,6 | 4,0 | 3,0 | 4,0 | 12,879 | 93 | 3,671 | 2,318 |
441170 | 41,0 | 92,0 | 50,0 | 25,00 | 10,0 | 17,0 | 4,0 | 3,0 | 4,0 | 14,727 | 93 | 4,197 | 2,651 |
441174 | 45,0 | 70,0 | 30,0 | 22,70 | 4,5 | 3,5 | 2,7 | 5,0 | 5,0 | 5,306 | 74 | 1,512 | 0,955 |
441175 | 45,0 | 92,0 | 60,0 | 20,00 | 5,0 | 3,0 | 4,0 | 5,0 | 5,0 | 6,975 | 95 | 1,988 | 1,255 |
441176 | 45,0 | 120,0 | 86,0 | 21,00 | 5,0 | 3,0 | 4,0 | 5,0 | 5,0 | 7,855 | 123 | 2,239 | 1,414 |
441177 | 45,0 | 170,0 | 100,0 | 44,00 | 7,0 | 15,0 | 9,0 | 8,0 | 8,0 | 25,849 | 170 | 7,367 | 4,653 |
441244 | 50,0 | 80,0 | 36,0 | 25,00 | 4,0 | 5,0 | 3,0 | 3,0 | 3,0 | 6,337 | 84 | 1,806 | 1,141 |
441179 | 50,0 | 80,0 | 44,0 | 20,00 | 3,5 | 3,5 | 2,0 | 3,0 | 3,0 | 4,737 | 85 | 1,350 | 0,853 |
441182 | 55,0 | 95,0 | 75,0 | 15,00 | 5,0 | 5,0 | 5,0 | 3,0 | 3,0 | 9,827 | 103 | 2,801 | 1,769 |
441246 | 60,0 | 75,0 | 40,0 | 20,00 | 4,0 | 4,0 | 2,5 | 5,0 | 5,0 | 6,015 | 86 | 1,714 | 1,083 |
441183 | 60,0 | 84,0 | 44,0 | 22,00 | 2,5 | 2,5 | 2,0 | 2,5 | 2,5 | 4,454 | 92 | 1,269 | 0,802 |
441247 | 60,0 | 125,0 | 100,0 | 17,50 | 5,0 | 5,0 | 5,0 | - | - | 11,750 | 132 | 3,349 | 2,115 |
441186 | 63,0 | 120,0 | 44,0 | 48,00 | 6,0 | 30,0 | 10,0 | 3,0 | 3,0 | 24,437 | 121 | 6,965 | 4,399 |
441187 | 65,0 | 96,0 | 50,0 | 25,00 | 3,0 | 2,0 | 2,0 | 3,0 | 3,0 | 4,977 | 103 | 1,419 | 0,896 |
441188 | 65,0 | 96,0 | 50,0 | 25,00 | 3,0 | 3,0 | 2,0 | 5,0 | 5,0 | 5,575 | 103 | 1,589 | 1,003 |
441189 | 70,0 | 85,0 | 44,0 | 22,00 | 2,0 | 2,0 | 1,5 | 5,0 | 5,0 | 3,955 | 98 | 1,127 | 0,712 |
441191 | 80,0 | 95,0 | 50,0 | 25,00 | 2,8 | 2,8 | 2,5 | 5,0 | 2,5 | 6,735 | 112 | 1,919 | 1,212 |
441248 | 80,0 | 110,0 | 60,0 | 29,00 | 5,0 | 5,0 | 4,0 | 3,0 | 3,0 | 11,477 | 124 | 3,271 | 2,066 |
441192 | 83,0 | 92,0 | 60,0 | 20,00 | 5,0 | 3,0 | 4,0 | 5,0 | 5,0 | 10,015 | 116 | 2,854 | 1,803 |
441194 | 95,0 | 99,0 | 95,0 | 6,00 | 35,0 | 4,0 | 4,0 | 3,0 | - | 12,519 | 135 | 3,568 | 2,253 |
441250 | 125,5 | 110,0 | 78,0 | 21,00 | 5,0 | 5,0 | 5,0 | 3,0 | 2,0 | 17,606 | 158 | 5,018 | 3,169 |
441251 | 130,0 | 164,0 | 94,0 | 40,00 | 15,0 | 5,0 | 5,0 | 8,0 | 5,0 | 28,082 | 190 | 8,003 | 5,055 |
Примечания | |||||||||||||
1 Значения радиусов скругления R и , не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. | |||||||||||||
2 Радиусы притупления острых кромок r, , , должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. | |||||||||||||
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1.
3.4 Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1.
Приложение А
(справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов
Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов
Марка сплава | Переводной коэффициент | Марка сплава | Переводной коэффициент |
Для алюминия всех марок | 0,950 | В92 | 0,954 |
АМц | 0,958 | 1915 | 0,972 |
АМцС | 0,958 | 1925 | 0,972 |
АМг2 | 0,940 | 1935 | 0,977 |
АМгЗ | 0,937 | 1985ч | 0,948 |
АМг5 | 0,930 | В48-4 | 0,968 |
АМг6 | 0,926 | ВД1 | 0,982 |
АМг61 | 0,930 | АКМ | 0,970 |
Д1 | 0,982 | АК4 | 0,970 |
Д16 | 0,976 | АК6 | 0,962 |
Д16ч | 0,976 | АК4-1 | 0,982 |
Д19ч | 0,968 | АК4-1ч | 0,982 |
Д20 | 0,996 | ВАД1 | 0,968 |
АВ | 0,947 | ВД17 | 0,965 |
К48-2 | 0,972 | АД31Е | 0,950 |
К48-2пч | 0,972 | 1161 | 0,972 |
АД31 | 0,950 | 1163 | 0,975 |
АД33 | 0,951 | 1973 | 1,000 |
АД35 | 0,954 |
Приложение Б
(справочное)
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Таблица Б.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов
Марка сплава | Переводной коэффициент |
МА1 | 0,978 |
МА2 | 0,989 |
МА2-1 | 0,990 |
МА2-1пч | 0,990 |
МА8 | 0,989 |
МА12 | 0,989 |
Приложение В
(справочное)
Соответствие номеров профилей ранее действовавшим обозначениям
Таблица В.1
Номер профиля | Обозначение профиля по каталогу 1966 г. | Обозначение профиля по чертежам завода-изготовителя |
441121 | П310 | С 979, ПК 629, ПП 351, ПС 97 |
441122 | П460-3 | ПВ 1476, ПК 13024 |
441123 | П460-2 | НП 255-1 |
441125 | - | ПК 680-11, ПС 885-737 |
441126 | П460-6 | ПК 680-1, ПС 28-1, НП 100-1 |
441129 | - | ПК 15529 |
441132 | П460-8 | ПР 217-1 |
441136 | П460-12 | С 145А, С 2100, С 145, НП 1929 |
441138 | П460-14 | ПР 217-2 |
441139 | П460-15 | ПК 680-5, ПС 28-5 |
441143 | П460-16 | С 216, ПВ 1856 |
441145 | П460-23 | ПК 13256 |
441146 | П460-18 | ПР 217-3 |
441149 | П460-22 | ПС 28-15 |
441151 | П460-26 | ПК 680-9, ПС 28-9 |
441154 | П460-30 | ПК 680-15, НП 354-1 |
441156 | П460-32 | ПР 217-4 |
441157 | П460-34 | ПС 28-13 |
441159 | - | ПК 17901, ПК 17381, C 1818, ПВ 1993 |
441163 | П460-38 | ПВ 326, ПС 885-449 |
441166 | П460-40 | ПК 680-16, ПС 28-14 |
441167 | П460-42 | ПВ 937, ПК 680-4, ПС 28-4 |
441169 | П460-46 | НП 1263-1, ПС 28-16 |
441170 | П460-48 | ПК 680-6, ПС 28-6 |
441174 | П460-54 | ПК 680-3, ПС 28-3 |
441175 | - | ПД 49 |
441176 | - | ПД 47 |
441177 | П460-56 | ПК 680-2 |
441178 | П460-58 | ПК 17889-1, ПП 746-2 |
441179 | - | ПК 14542 |
441182 | - | ПК 17889-2 |
441183 | П460-64 | ПК 680-19 |
441186 | П460-67 | ПК 0541 |
441187 | П460-66 | ПК 680-25 |
441188 | П460-69 | ПК 9232, ПК 9232-1 |
441189 | П460-71 | ПК 12004 |
441191 | П460-68 | ПК 680-26 |
441192 | - | ПД 46 |
441194 | - | ПК 13862 |
441205 | - | ПК 14922-1 |
441206 | - | ПК 14922-2 |
441207 | - | ПК 18237 |
441209 | - | ПК 19901 |
441216 | - | КП 215 |
441217 | - | ПК 8336 |
441220 | - | КП 279 |
441221 | - | ПК 8322, ПК 4039 |
441223 | - | ПК 7063, ПВ 1909 |
441224 | - | ПК 8168 |
441225 | - | ПК 18682 |
441226 | - | ПК 18622 |
441228 | - | ПК 19661 |
441229 | - | ПК 18709-1 |
441231 | - | ПК 19010 |
441232 | - | ПК 4537 |
441233 | - | ПК 19881 |
441234 | - | ПК 3010, С 2307 |
441235 | - | ПК 3010-1, С 2308 |
441236 | - | ПК 18393, С 1936 |
441239 | - | ПС 885-1022 |
441240 | - | ПД 173 |
441241 | - | ПК 18399 |
441242 | - | ПК 3026 |
441244 | - | ПК 18709 |
441246 | - | ПК 2405 |
441247 | - | ПК 18515 |
УДК 669.71-42:006.354 | МКС 77.150.10 |
77.150.20 | |
Ключевые слова: профили прессованные прямоугольные отбортованного швеллерного сечения, сортамент, алюминиевые сплавы, магниевые сплавы, теоретическая масса | |
