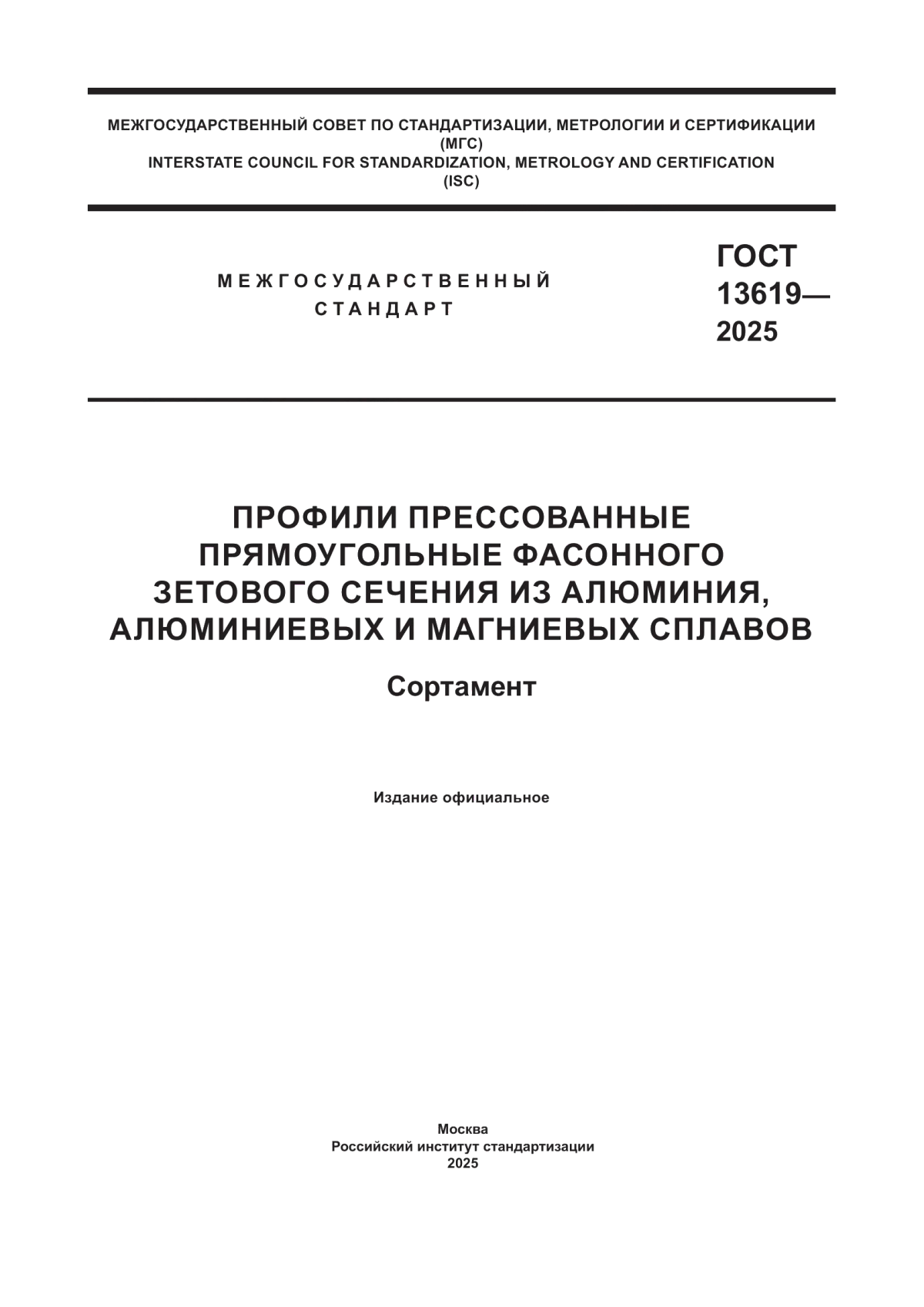

ГОСТ 13619-2025 Профили прессованные прямоугольные фасонного зетового сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент

ГОСТ 13619-2025

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ФАСОННОГО ЗЕТОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

Сортамент

Extruded rectangular Z-section shapes of aluminium, aluminium and magnesium alloys. Assortment

МКС 77.150.10

77.150.20

Дата введения 2025-09-01

с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевая Ассоциация)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 "Алюминий"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2025 г. № 182-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2025 г. № 344-ст межгосударственный стандарт ГОСТ 13619-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 13619-97

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей фасонного зетового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры

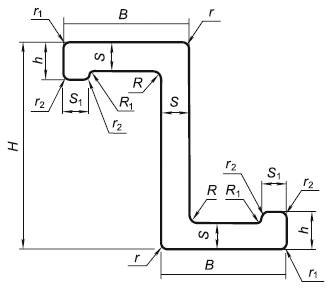

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

B

- длина;

H

- высота;

S

,

- толщина;

r

,

,

- радиусы притупления; R,

- радиусы скругления

Рисунок 1 - Прессованный прямоугольный профиль фасонного зетового сечения

Таблица 1 - Норма профилей, размеры и теоретическая масса

Номер профиля	Размеры, мм								Площадь сечения,		Диаметр описанной		Теоретическая масса 1 м сплава, кг
	Н	В	S		h	R		см		окружности, мм		алюми- ниевого		магниевого
450361	16	13	1,0	0,8	2,0	1,2	1,2	0,427		30		0,122		0,077
450362	16	13	1,3	0,8	2,0	1,2	1,2	0,534		30		0,152		0,096
450363	20	15	1,5	2,5	6,0	2,0	2,0	0,952		35		0,271		0,174
450364	25	20	1,5	2,5	7,0	2,0	2,0	1,227		46		0,350		0,221
450365	25	20	1,6	2,5	7,0	2,5	1,2	1,264		46		0,360		0,228
450366	25	20	1,8	3,0	7,0	2,0	2,0	1,432		46		0,408		0,258
450367	25	20	2,0	3,0	7,0	2,5	2,5	1,554		46		0,443		0,280
450368	29	21	1,5	1,6	5,0	2,4	2,4	1,176		50		0,335		0,212
450369	30	25	2,0	3,0	7,0	2,5	2,5	1,854		57		0,528		0,334
450370	32	22	1,8	1,8	5,0	2,4	2,4	1,461		53		0,416		0,263
450371	35	30	2,0	3,0	8,0	2,5	2,5	2,214		68		0,631		0,400
450382	40	35	4,0	2,5	10,0	4,0	4,0	4,000		80		1,140		0,720
450372	60	23	1,8	1,8	9,0	2,0	2,0	2,137		75		0,609		0,385
450373	60	23	1,8	1,8	10,0	3,0	3,0	2,216		75		0,631		0,400
450374	70	20	1,5	1,5	8,0	5,0	5,0	1,652		80		0,471		0,297
450375	140	60	6,0	14,0	20,0	2,0	2,0	18,800		181		5,358		3,384
Примечания
1 Радиусы притупления острых кромок r , , должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.
2 Допускается изготовление профилей с радиусом равным . .

3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см

, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см

, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.

3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.

Приложение А

(справочное)

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов

Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Приложение Б

(справочное)

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Таблица Б.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Приложение В

(справочное)

Соответствие номеров профилей ранее действовавшим обозначениям

Таблица В.1
