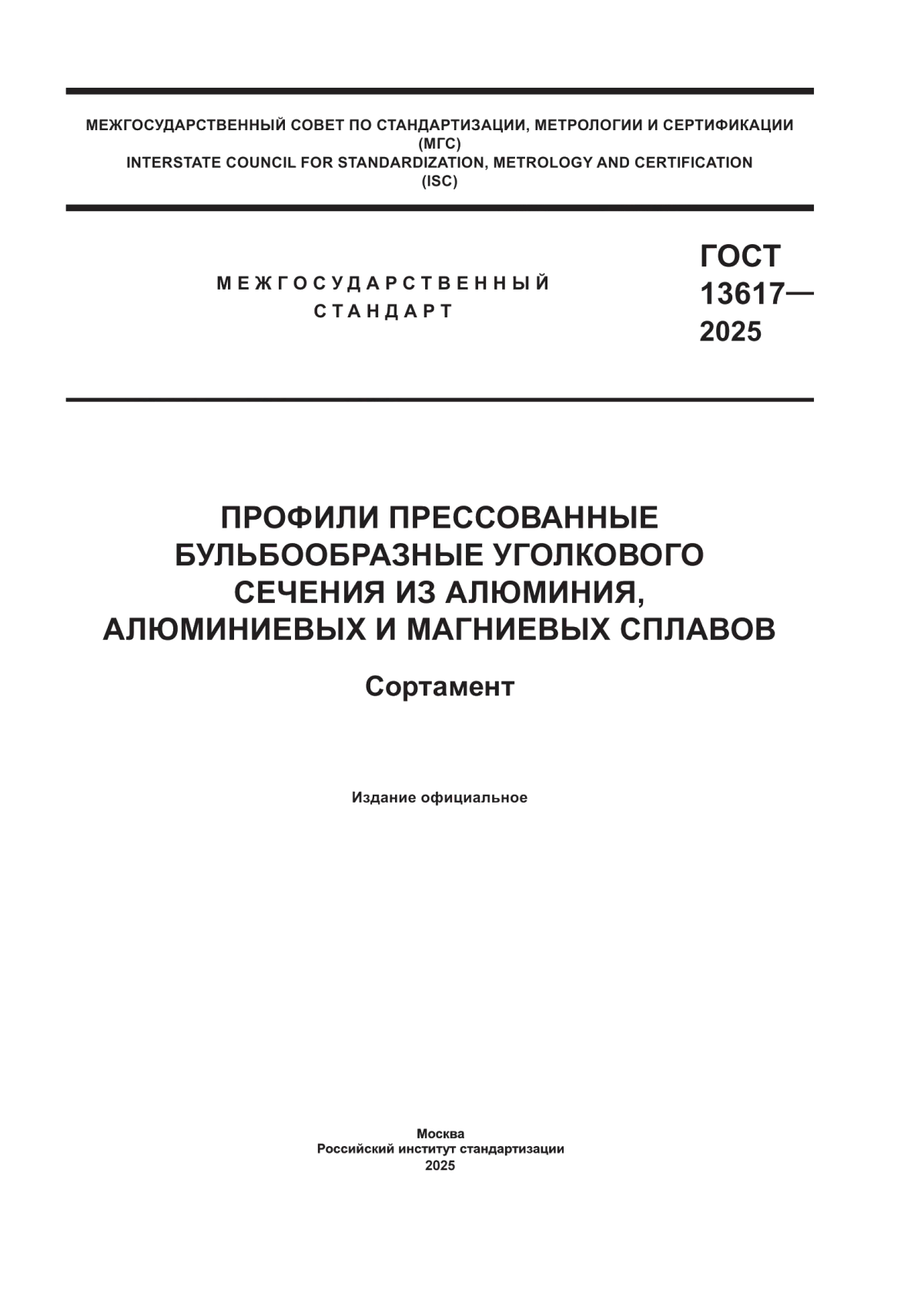

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

Сортамент

Extruded bulb-shaped flangle-section shapes of aluminium, aluminium and magnesium alloys. Assortment

МКС 77.150.10

77.150.20

Дата введения 2025-10-01

с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией "Объединение производителей, поставщиков и потребителей алюминия" (Алюминиевая Ассоциация)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 "Алюминий"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2025 г. № 183-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 391-ст межгосударственный стандарт ГОСТ 13617-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2025 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 13617-97

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

d

- диаметр;

H

- высота;

B

- длина;

S

,

- толщина;

r

,

,

,

- радиусы притупления

Рисунок 1 - Прессованный бульбообразный профиль уголкового сечения

Таблица 1 - Норма профилей, размеры и теоретическая масса

Номер профи-	Размеры, мм							Площадь сечения,	Диаметр описанной	Теоретическая масса 1 м сплава, кг
ля	Н	В	S	d	r			см	окружнос- ти, мм	алюми- ниевого	магние- вого
710002	13,0	12,0	1,0	3,0	1,5	0,50	1,5	0,292	18	0,083	0,053
710003	15,0	18,0	1,0	3,0	1,5	1,00	1,0	0,371	24	0,106	0,067
710004	15,0	18,0	1,5	4,0	2,0	1,50	1,5	0,544	24	0,155	0,098
710005	15,0	30,0	1,5	5,0	2,0	0,70	2,5	0,806	34	0,230	0,145
710006	16,0	15,0	1,0	3,0	1,5	0,50	1,5	0,352	20	0,100	0,063
710007	17,5	17,0	1,6	4,0	1,8	0,50	1,8	0,597	24	0,170	0,107
710053	18,0	22,0	1,0	3,2	2,0	-	1,5	0,442	29	0,126	0,080
710010	20,0	13,0	1,0	3,0	1,5	0,50	1,5	0,372	22	0,106	0,067
710011	20,0	15,0	1,2	4,0	2,0	0,60	2,0	0,505	24	0,144	0,091
710012	20,0	15,0	1,5	5,0	2,0	0,75	2,5	0,651	24	0,186	0,117
710013	20,0	15,0	2,0	5,0	2,0	0,75	2,5	0,812	24	0,231	0,146
710017	20,0	20,0	1,5	3,5	1,5	0,75	1,75	0,634	28	0,181	0,114
710020	23,0	13,0	1,2	4,0	2,0	0,60	2,0	0,517	26	0,147	0,093
710022	25,0	18,0	1,5	5,0	2,0	0,75	2,5	0,771	29	0,220	0,139
710023	25,0	18,0	1,5	5,0	2,0	0,90	2,5	0,876	29	0,250	0,158
710025	25,0	20,0	2,0	6,0	2,0	1,00	3,0	1,061	30	0,302	0,191
710027	25,0	25,0	2,5	6,5	2,5	1,25	3,0	1,348	33	0,384	0,243
710031	29,0	28,0	2,0	6,0	3,0	-	3,0	1,303	39	0,371	0,235
710054	30,0	16,0	2,0	6,0	2,0	-	3,0	1,091	33	0,311	0,196
710033	30,0	20,0	1,5	5,0	2,0	0,75	2,5	0,876	35	0,250	0,158
710034	30,0	20,0	2,0	6,0	2,0	1,00	3,0	1,161	35	0,331	0,209
710036	32,0	25,0	2,5	6,5	2,0	1,25	3,0	1,520	40	0,433	0,274
710037	35,0	20,0	2,0	6,0	2,0	1,00	3,0	1,261	40	0,359	0,227
710039	40,0	25,0	2,5	7,0	2,5	1,25	3,5	1,825	45	0,520	0,329
710041	48,5	30,0	2,5	10,0	2,5	1,25	2,5	2,450	57	0,698	0,441
710042	50,0	25,0	3,0	10,0	3,0	1,50	9,0	2,784	55	0,793	0,501
710043	50,0	30,0	4,0	10,0	4,0	2,00	5,0	3,533	57	1,007	0,636
710045	60,0	28,0	3,5	12,0	3,5	1,75	11,0	3,875	64	1,104	0,698
710046	65,0	40,0	5,0	12,0	5,0	2,50	6,0	5,687	76	1,621	1,024
710047	75,0	30,0	4,0	14,0	4,0	2,00	13,0	5,302	79	1,511	0,954
710048	75,0	40,0	6,0	15,0	6,0	3,00	7,5	7,650	85	2,180	1,377
710049	90,0	35,0	4,5	16,0	4,5	2,25	15,0	7,093	93	2,021	1,277
Примечание - Значения радиуса , не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.

3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см

, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см

, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1.

3.4 Соответствие номеров профилей ранее действовавшим обозначениям приведено в таблице В.1.

Приложение А

(справочное)

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов

Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Приложение Б

(справочное)

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Таблица Б.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Приложение В

(справочное)

Соответствие номеров профилей ранее действовавшим обозначениям

Таблица В.1
