ГОСТ 19603-74*
Группа М99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НИТИ ХИМИЧЕСКИЕ КОМПЛЕКСНЫЕ И КРУЧЕНЫЕ КОМПЛЕКСНЫЕ ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ
Метод определения линейной усадки
Man-made filament yarns and twisted filament yarns for technical purposes. Method for determination of linear shrinkage
ОКСТУ 2272
Постановлением Государственного комитета стандартов Совета Министров СССР от 19 марта 1974 г. N 632 срок введения установлен с 01.01.75
Проверен в 1984 г. Постановлением Госстандарта от 14.02.84 N 487 срок действия продлен до 01.01.90
Переиздание (февраль 1985 г.) с Изменением N 1, утвержденным в феврале 1984 г. (ИУС 6-84)
ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие постановлением Государственного комитета СССР по стандартам от 19.06.89 N 1705 c 01.12.1989
ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2004 год
Настоящий стандарт распространяется на химические комплексные и крученые комплексные нити технического назначения, предназначенные для резинотехнических изделий, технических тканей, других технических изделий и устанавливает метод определения усадки нитей, возникающей под действием горячего воздуха в сухом состоянии и после замочки в сухом состоянии и после замочки.
Сущность метода заключается в определении изменения длины нити в сухом состоянии и после замочки до и после выдерживания в среде горячего воздуха.
(Измененная редакция, Изм. N 2).
1. МЕТОД ОТБОРА ПРОБ
1.1. От каждой из десяти единиц продукции, отобранных по ГОСТ 6611.0-73, отбирают две точечные пробы для химических комплексных нитей и одну точечную пробу для крученых комплексных нитей.
Точечные пробы отбирают от единиц продукции, предварительно отмотав с них не менее 10 м нити.
Между отбором двух точечных проб от единицы продукции сматывают 1-3 м нити.
(Измененная редакция, Изм. N 1, 2).
2. АППАРАТУРА
2.1. Для проведения испытания применяют:
приспособление для измерения длины точечной пробы, состоящее из измерительной металлической линейки длиной 1000 мм по ГОСТ 427-75, закрепленной на металлическом угольнике, зажима, ролика с запрессованным шарикоподшипником и рабочего стола (черт.1).
Допускается использовать другое приспособление или устройство, позволяющее измерять длину пробы с погрешностью ±1 мм;
сосуд вместимостью, достаточной для замочки нитей в свободном состоянии;
шкаф сушильный, обеспечивающий температуру воздуха (150±3)°С;
рамку металлическую в соответствии с черт.2 или другой конструкции с термостойкими нитями в зависимости от типа сушильного шкафа;
секундомер механический по ГОСТ 5072-79 или другой прибор, фиксирующий время;
бумагу фильтровальную по ГОСТ 12026-76;
смачиватель НБ по ГОСТ 6867-77, ОП-10 по ГОСТ 8433-81;
дистиллированную воду по ГОСТ 6709-72;
весы лабораторные общего назначения по ГОСТ 24104-88;
средства для нанесения меток (шариковая ручка, карандаш, фломастер с тонким стержнем).
 |

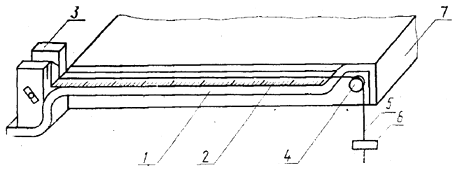

1 - металлический угольник; 2 - металлическая линейка; 3 - зажим; 4 - ролик с запрессованным шарикоподшипником; 5 - испытуемая нить; 6 - груз предварительного натяжения; 7 - рабочий стол.
Черт.1
 |
1 - металлическая рамка; 2 - натянутые термостойкие нити; 3 - испытуемая нить в свободном состоянии.
Черт.2
(Измененная редакция, Изм. N 1, 2).
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Подготовка к испытанию - по ГОСТ 6611.1-73 со следующим дополнением: допускается определять усадку, не сматывая верхнего слоя нити, после определения других физико-механических показателей. На конце нити, идущей с испытуемой единицы-продукции, завязывают узел, закрепляют нить в левом зажиме приспособления так, чтобы узел был на уровне нулевой отметки линейки.
Нить направляют через ролик и на расстоянии от 10 до 20 см от него подвешивают груз предварительной нагрузки. Затем нить отрезают и на свободном конце завязывают узел. На нить карандашом наносят метку на расстоянии 1 м от узла левого зажима с погрешностью ±1 мм, снимают груз предварительной нагрузки и освобождают нить из зажима.
Предварительная нагрузка устанавливается в зависимости от номинальной линейной плотности из расчета (5,0±1,0) мН/текс по ГОСТ 26171-84.
(Измененная редакция, Изм. N 1, 2).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Определение усадки нитей в сухом состоянии
4.1.1. Подготовленные точечные пробы в свободном состоянии раскладывают на металлической рамке, которую помещают в сушильный шкаф, предварительно нагретый до 150±3°С.
(Измененная редакция, Изм. N 2).
4.1.2. Точечные пробы выдерживают в сушильном шкафу в течение (30±1) мин. Время выдерживания проб в сушильном шкафу измеряют с момента достижения температуры (150±3)°С, затем пробы вынимают и выдерживают (30±1) мин в климатических условиях по ГОСТ 10681-75, после чего снова заправляют в приспособление, подвешивают груз предварительной нагрузки и измеряют длину пробы на участке между узлом и меткой с погрешностью ±1 мм.
(Измененная редакция, Изм. N 1, 2).
4.2. Определение усадки нитей после замочки
(Измененная редакция, Изм. N 1, 2).
4.2.2. Дальнейшие испытания проводят, как указано в пп.4.1.1 и 4.1.2.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
(Измененная редакция, Изм. N 2), (Поправка. ИУС N 12-2004).
5.2. Вычисление производят до второго десятичного знака с последующим округлением до первого десятичного знака.
