ГОСТ EN 1164-2024 Перо и пух. Методы испытаний. Определение мутности водной вытяжки

ГОСТ EN 1164-2024

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЕРО И ПУХ

Методы испытаний. Определение мутности водной вытяжки

Feather and down. Test methods. Determination of the turbidity of an aqueous extract

МКС 59.040

Дата введения 2025-06-01

с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Акционерным обществом "Инновационный научно-производственный центр текстильной и легкой промышленности" (АО "ИНПЦ ТЛП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 октября 2024 г. № 178-П)

За принятие проголосовали:

(Поправка. ИУС № 6-2025).

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2024 г. № 1871-ст межгосударственный стандарт ГОСТ EN 1164-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2025 г. с правом досрочного применения

5 Настоящий стандарт идентичен европейскому стандарту EN 1164:1998* "Перо и пух. Методы испытаний. Определение мутности водной вытяжки" ("Feather and down - Test methods - Determination of the turbidity of an aqueous extract", IDT).

Европейский стандарт разработан Техническим комитетом по стандартизации TC 222 "Перо и пух в качестве наполнителя для всех изделий и готовых изделий, наполненных пером и пухом" Европейского комитета по стандартизации (CEN).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые элементы настоящего стандарта могут являться объектами патентных прав

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

ВНЕСЕНА поправка, опубликованная в ИУС № 6, 2025 год

1 Область применения

Настоящий стандарт устанавливает метод оценки чистоты обработанных пера и пуха путем определения содержания нерастворимых и растворимых компонентов, присутствующих в водной вытяжке.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

EN 20139, Textiles; standard atmospheres for conditioning and testing (Материалы и изделия текстильные. Стандартные условия для кондиционирования и испытания) (ISO 139:1973)

EN 20187, Paper, board and pulps - standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples (Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытания и методика контроля атмосферы и условий кондиционирования образцов (ISO 187:1990)

EN ISO 3696, Water for analytical laboratory use - Specification and test methods (Вода для лабораторного анализа. Технические требования и методы испытаний) (ISO 3696:1987)

3 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 мутность (тurbidity): Снижение прозрачности фильтрата, вызванное присутствием нерастворимых и растворимых компонентов.

4 Сущность метода

Образец заданной массы смешивают с водой в соотношении 1:100 и тщательно взбалтывают. После фильтрации водную вытяжку постепенно переносят в мерный цилиндр, на дне которого находится крест заданных размеров, а высоту суспензии определяют тогда, когда крест становится невидимым.

Далее мерный цилиндр заполняют еще не менее чем на 20 мм, затем дают водной вытяжке постепенно вытекать и записывают высоту, при которой крест снова становится видимым. Мутность определяют по средней высоте на этапах заполнения и вытекания.

5 Реактивы

5.1 Вода качеством в соответствии с EN ISO 3696.

6 Кондиционирование

Кондиционирование и испытания проводят в соответствии с EN 20139, а температуру и относительную влажность измеряют в соответствии с EN 20187.

7 Оборудование для испытаний

7.1 Турбидиметр (см. рисунок 1) состоит из двух частей.

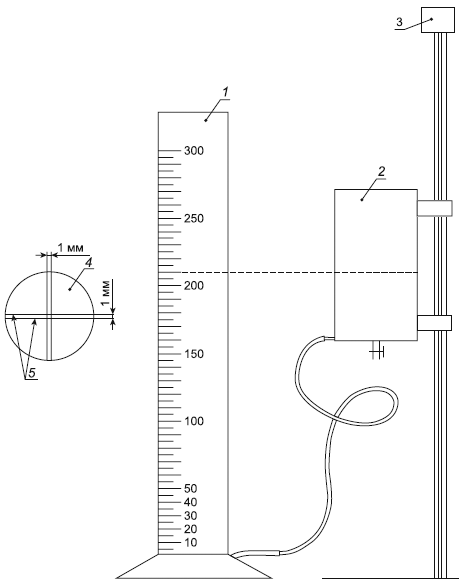

1 - мерный цилиндр; 2 - накопительная емкость; 3 - штатив для подъема и опускания накопительной емкости; 4 - диск с крестом на дне мерного цилиндра; 5 - две черные линии

Рисунок 1 - Турбидиметр

7.1.1 Бесцветный прозрачный мерный цилиндр высотой более 300 мм и диаметром от 30 до 35 мм, градуированный делениями 1 мм. Цилиндр оснащен трубкой для подачи жидкости в измерительное устройство и слива жидкости из него.

На плоском дне цилиндра закреплен пластмассовый диск, на который вдоль диаметра на расстоянии (1±0,02) мм друг от друга нанесены две черные свето- и водостойкие линии шириной (0,5±0,02) мм каждая. Под прямым углом к ним нанесены еще две черные линии тех же размеров.

Цилиндр помещают на белое основание.

7.1.2 Накопительная емкость объемом 1000 см

, закрепленная на штативе и действующая в системе сообщающихся сосудов, соединена с турбидиметром с помощью гибкой трубки (см. 7.1.1).

Примечание - Необходимо убедиться в достаточном контрасте между двумя черными линиями и белым материалом.

7.2 Аналитические весы с предельно допустимой погрешностью не более 10 мг.

7.3

Емкость для встряхивания

объемом 2000 см

.

7.4

Стакан

объемом 2000 см

.

7.5 Машина для встряхивания с частотой 150 колебаний в минуту и амплитудой колебаний 40 мм или орбитальная машина с частотой вращения 150 об/мин.

7.6 Спеченный фильтр диаметром 10 см с номером размера пор P 160 мкм (см. [1]).

7.7 Источник света - лампа дневного света или эквивалентный источник освещения яркостью не менее 600 лм.

7.8 Люксметр для измерения уровня освещенности в комнате.

8 Процедура

8.1 Испытуемую пробу массой (10

±0,1)

г, отобранную из репрезентативной части лабораторного образца (см. [2]), помещают в емкость для встряхивания, добавляют 1000 см

воды (см. раздел 5) и встряхивают при комнатной температуре в течение не менее (60

±5)

мин.

8.2 Полученную суспензию пропускают через спеченный фильтр (см. 7.6) в стакан (см. 7.4), воду, впитанную испытуемым образцом, не отжимают.

8.3 Перед началом испытания необходимо убедиться, что накопительная емкость находится в нижнем положении.

8.4 Фильтрат выливают в накопительную емкость.

8.5 Емкость постепенно поднимают так, чтобы жидкость перетекала в мерный цилиндр.

8.6 Испытатель с нормальным зрением или со зрением, скорректированным до нормального, сверху через жидкость определяет высоту фильтрата, при которой крест перестает быть видимым, и записывает высоту

, зафиксированную на мерном цилиндре, в миллиметрах.

8.7 Поднимают емкость еще минимум на 20 мм.

8.8 Постепенно опускают емкость таким образом, чтобы жидкость вытекала из мерного цилиндра.

8.9 Определяют высоту фильтрата, при которой крест снова станет видимым, и фиксируют достигнутую высоту

по градуировке мерного цилиндра в миллиметрах.

8.10 Сравнивают значения

и

между собой. Если величины

и

отличаются между собой более чем на 10 мм, необходимо повторить испытания начиная с 8.4. Если разница в значениях остается, то надо привлечь к работе другого испытателя. Если разницу не удается устранить, то в отчет записывают оба результата.

8.11 Записывают средние значения величин

и

.

8.12 Измерение повторяют по крайней мере еще на одном испытуемом образце. Процедура, описанная в 8.2-8.11, должна быть повторена другим испытателем.

9 Оценка результатов

Рассчитывают следующее:

- среднее значение

в миллиметрах с округлением до целого миллиметра;

- среднее значение

в миллиметрах с округлением до целого миллиметра;

- общее среднее значение величин

и

в миллиметрах с округлением до ближайшего значения, кратного 5.

10 Протокол испытаний

Протокол испытаний должен содержать следующие данные:

a) ссылку на настоящий стандарт;

b) время и место проведения испытания;

c) идентификацию испытуемого образца;

d) общую среднюю арифметическую величину

и

в миллиметрах с округлением до ближайшего значения, кратного 5. Если разница между средним

и средним

больше 10 мм, то эти две величины необходимо указать вместе с общим средним значением, полученным согласно разделу 9;

e) сведения о любых отклонениях от процедуры испытаний.

Приложение ДА

(справочное)

Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам

Таблица ДА.1

Библиография
