ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСТР
ИСО3158—
2026
Приборы измерения времени ОБОЗНАЧЕНИЕ КОНТРОЛЬНЫХ ПОЛОЖЕНИЙ (ISO 3158—1976, IDT)
Издание официальное
Москва Российский институт стандартизации 2026
ГОСТ Р ИСО 3158—2026
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией Научно-информационный центр «Полярная инициатива» (АНО НИЦ «Полярная инициатива») на основе собственного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 006 «Часовое дело»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 февраля 2026 г. № 118-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 3158—1976 «Приборы измерения времени. Обозначение контрольных положений» (ISO 3158—1976 «Timekeeping instruments — Symbolizaton of control positions», IDT)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
© ISO, 1976 ©Оформление. ФГБУ «Институт стандартизации», 2026
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТРИСО 3158—2026
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Приборы измерения времени
ОБОЗНАЧЕНИЕ КОНТРОЛЬНЫХ ПОЛОЖЕНИЙ
Timekeeping instruments. Symbolizaton of control positions
Дата введения — 2026—03—01
1 Область применения
Настоящий стандарт устанавливает определение и обозначения испытательных положений для любого прибора измерения времени независимо от его типа, конструкции или размеров.
2 Определение
Положение прибора для измерения времени или его движение относительно направления Z, противоположного направлению ускорения, вызванного силой тяжести, представлено на рисунках 1 и 2. Положение прибора обозначают углами X и 6, которые определяются следующим образом:

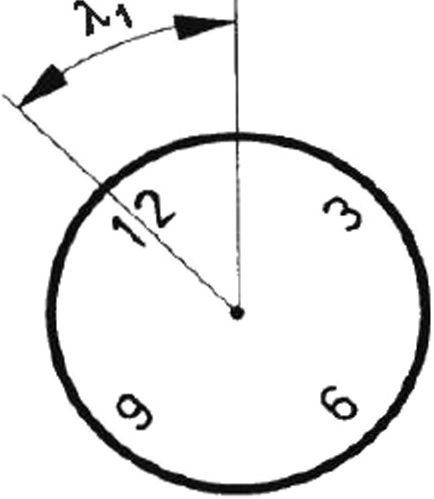

а) ^ — Угол поворота прибора измерения времени вокруг оси X, перпендикулярной плоскости циферблата, представлено на рисунке 1. Вращение производится против часовой стрелки.
Диапазон X: 0° < X < 360° (диапазон 1 находится между 0° и значением менее 360°);
b) S — угол поворота прибора измерения времени вокруг оси, перпендикулярной плоскости ZX (см. рисунок 2).
9 > 0° означает поворот точки циферблата, являющейся верхней при удалении от наблюдателя.
5 < 0° означает поворот вышеуказанной точки при приближении к наблюдателю.
Диапазон 9 — 90° < 9 < + 90° (диапазон 9 находится между ±90°);
с) для X = 0° и 5 = 0° ось, проходящая через 6 часов и 12 часов, должна совпадать с направлением Z.
(Для приборов измерения времени без обычного циферблата или для часовых механизмов применяют требования пункта 4).
Издание официальное
1
ГОСТ Р ИСО 3158—2026
Х = 0°
^=0°
2

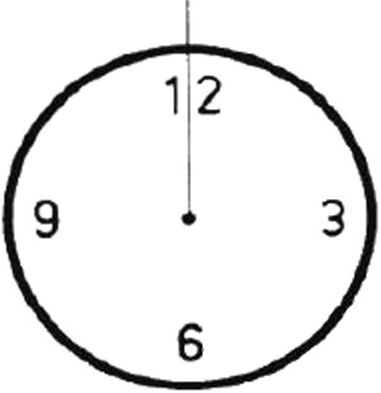

Рисунок 1
X - х^ ^о0
й=0° X - необязательный
X - необязательный
*— Наблюдатель

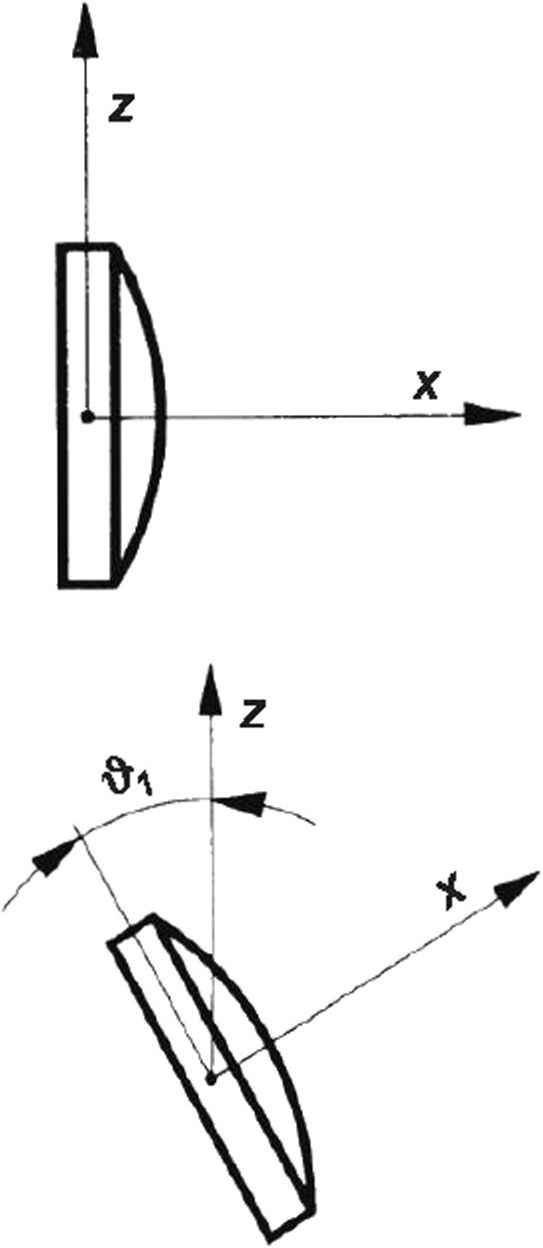

Рисунок 2
3 Обозначение часто используемых контрольных положений
Эти позиции обозначены следующим образом:

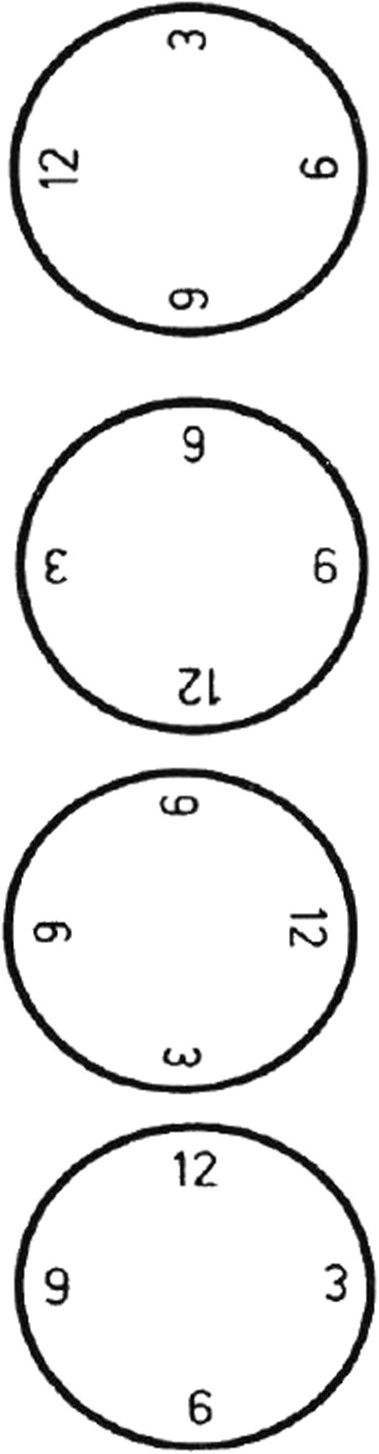

3.1 Вертикальное положение
Условное обозначение
Определение
Сокращенное обозначение
Ориентация
3 часа вверх
6 часов вверх
9 часов вверх
12 часов вверх
3 Н или 37
6 Н или 67
9 Н или 97
12 Н или 127
Х=90° ^=0°
Х= 180° ^=0°
X = 270° ^=0°
х = о°
^=0°
ГОСТ Р ИСО 3158—2026
Если необходимо обозначить вертикальное положение, отличное от указанных выше, то сначала следует в качестве основы использовать необходимую цифру циферблата, которая находится в наивысшей позиции, затем добавить к ней сокращенные символы, например: 4 Н или 4|.

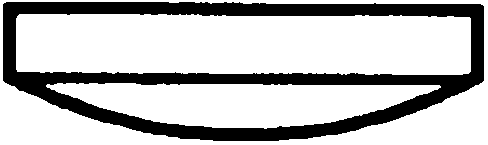

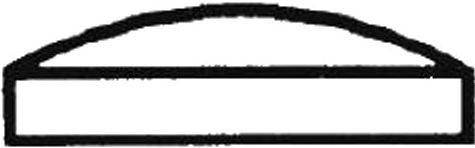

3.2 Горизонтальное положение
Условное обозначение
Определение
Сокращенное Ориентация обозначение
Циферблатом вверх
Задней частью корпуса вверх или циферблатом вниз
СН или Ct
FH или Ft
св или с;

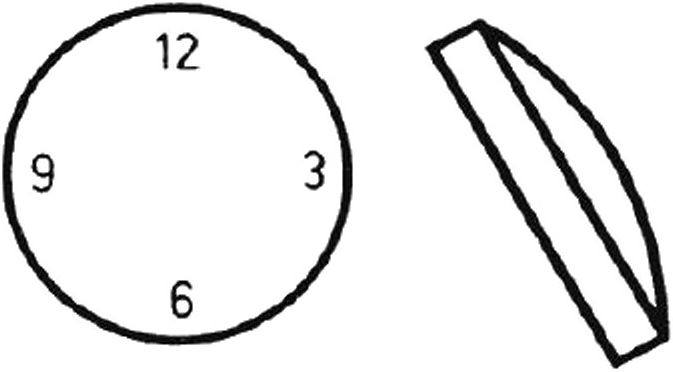

3.3 Наклонные положения
Условное обозначение
Определение
С наклоном назад1* 12 часов вверх
X - необязательный а= +90°
X - необязательный ^=-90°
Сокращенное обозначение
12 Н +30° или 12t +30°
Ориентация
х = о° а=+зо°
Если необходимо на практике обозначить положение отличное от указанных выше, сначала следует указать цифру циферблата, расположенную в наивысшем положении, затем добавить к ней Н или стрелку и угол 9 с его значением.
4 Применение символических обозначений контрольных позиций для приборов измерения времени без обычного циферблата или для часовых механизмов
Для приборов измерения времени без обычного циферблата (прибор измерения времени с числовой или цифровой индикацией) или для часовых механизмов предложенные символические обозначения необходимо понимать следующим образом: приборы измерения времени без обычного циферблата или для часовых механизмов должны рассматриваться как приборы с фиктивным циферблатом, которые при чтении в нормальном рабочем положении будут показывать цифру 9 слева и цифру 3 справа относительно центральной линии циферблата (ось Z проходит через 12 часов и 6 часов).
1* Отклонение самой верхней точки циферблата от наблюдателя +30°.
3
ГОСТ Р ИСО 3158—2026
УДК 681.11:658.562:006.91:006.354
ОКС 39.040.99
Ключевые слова: контрольные положения, обозначения, приборы измерения времени
