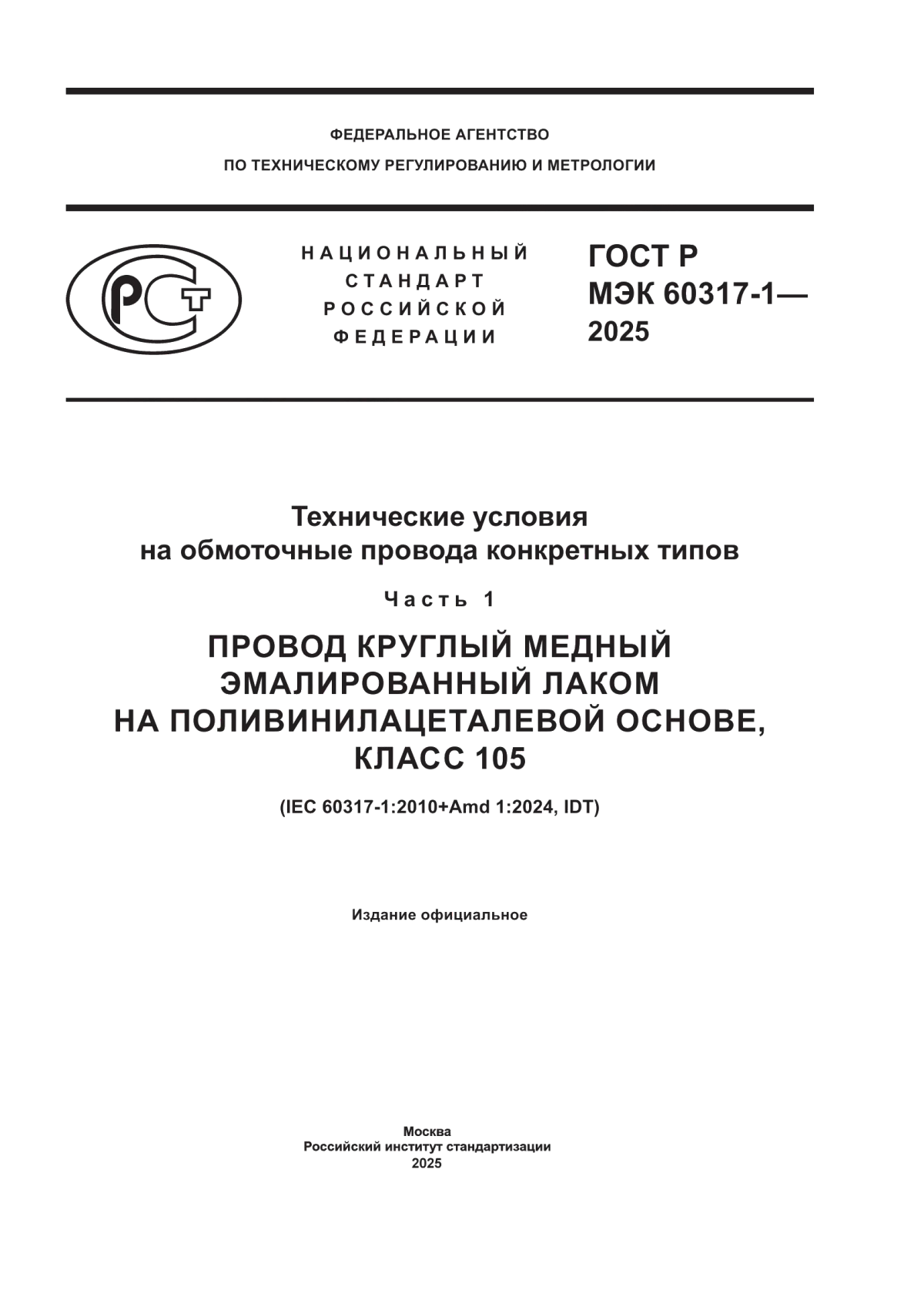

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСТР
МЭК 60317-1
2025
Технические условия на обмоточные провода конкретных типов
Часть 1
ПРОВОД КРУГЛЫЙ МЕДНЫЙ ЭМАЛИРОВАННЫЙ ЛАКОМ НА ПОЛИВИНИЛАЦЕТАЛЕВОЙ ОСНОВЕ, КЛАСС 105
(IEC 60317-1:2010+Amd 1:2024, IDT)
Издание официальное
Москва Российский институт стандартизации 2025
ГОСТ Р МЭК 60317-1—2025
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности» (ОАО «ВНИИКП») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 «Кабельные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2025 г. № 892-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60317-1:2010 «Технические условия на обмоточные провода конкретных типов. Часть 1. Провод круглый медный эмалированный лаком на поливинилацеталевой основе, класс 105» (IEC 60317-1:2010 «Specifications for particular types of winding wires — Part 1: Polyvinyl acetal enamelled round copper wire, class 105», IDT), включая изменение Amd 1:2024.
Изменение к указанному международному стандарту, принятое после его официальной публикации, внесено в текст настоящего стандарта и выделено двойной вертикальной линией, расположенной на полях напротив соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста.
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
© IEC, 2010 ©Оформление. ФГБУ «Институт стандартизации», 2025
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р МЭК 60317-1—2025
Введение
Настоящий стандарт является частью серии стандартов МЭК 60317 на изолированные провода, используемые для обмоток электрооборудования. К стандартам, распространяющимся на изолированные провода, используемые для обмоток электрооборудования, относят стандарты следующих серий:
1) Обмоточные провода. Методы испытаний (МЭК 60851);
2) Технические условия на обмоточные провода конкретных типов (МЭК 60317);
3) Упаковка обмоточных проводов (МЭК 60264).
Ill
ГОСТ Р МЭК 60317-1—2025
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Технические условия на обмоточные провода конкретных типов
Ч а с т ь 1 ПРОВОД КРУГЛЫЙ МЕДНЫЙ ЭМАЛИРОВАННЫЙ ЛАКОМ НА ПОЛИВИНИЛАЦЕТАЛЕВОЙ ОСНОВЕ, КЛАСС 105
Specifications for particular types of winding wires. Part 1. Polyvinyl acetal enamelled round copper wire, class 105
Дата введения — 2026—09—01
1 Область применения
Настоящий стандарт распространяется на эмалированный круглый медный провод класса 105 с однородной эмалевой изоляцией на основе поливинилацеталевой смолы и ее модификаций (далее — провод) при условии, что модифицированная смола сохраняет все основные химические свойства и полностью обеспечивает требования к проводу.
Примечание — Модифицированная смола — это смола, подвергнутая химической модификации или содержащая одну добавку или более для улучшения свойств или характеристик.
Класс 105 определяет нагревостойкость провода и является минимальным значением температурного индекса при температуре теплового удара не менее 155 °C.
Температура эксплуатации провода необязательно должна строго соответствовать температуре в градусах Цельсия, равной температурному индексу, и может зависеть от целого ряда факторов, в том числе от типа аппаратуры, в которой используют провод.
Диапазон номинальных диаметров проволоки:
- тип 1: от 0,040 мм до 2,500 мм включительно;
- тип 2: от 0,040 мм до 5,000 мм включительно;
- тип 3: от 0,080 мм до 5,000 мм включительно.
Конкретные значения номинального диаметра проволоки установлены в МЭК 60317-0-1 (раздел 4).
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения к нему)]:
IEC 60317-0-1:20131\ Specifications for particular types of winding wires — Part 0-1: General requirements — Enamelled round copper wire, IEC 60317-0-1:2013/Amd1:2019 (Технические условия на обмоточные провода конкретных типов. Часть 0-1. Общие требования. Провод круглый медный эмалированный, МЭК 60317-0-1:2013/Изм. 1:2019) (Arnd 1:2024)
^Объединенное издание 4.1:2021, которое содержит IEC 60317-0-1:2013 с Изменением № 1, 2019.
Издание официальное
1
ГОСТ Р МЭК 60317-1—2025
3 Термины, определения, общие требования к методам испытаний и внешний вид
3.1 Термины и определения
Термины и определения приведены в МЭК 60317-0-1 (3.1). В случае несоответствия между МЭК 60317-0-1 и настоящим стандартом следует руководствоваться настоящим стандартом.
3.2 Общие требования
3.2.1 Методы испытания
Применяют МЭК 60317-0-1:2013 (3.2.1) с Изменением № 1,2019 (Amd 1:2024).
В случае несоответствия между МЭК 60317-0-1 и настоящим стандартом следует руководствоваться настоящим стандартом.
3.2.2 Обмоточный провод
Применяют МЭК 60317-0-1:2013 (3.2.2) (Amd 1:2024).
3.3 Внешний вид
См. МЭК 60317-0-1 (3.3).
4 Размеры
См. МЭК 60317-0-1 (раздел 4).
5 Электрическое сопротивление
Применяют МЭК 60317-0-1:2013 (раздел 5) с Изменением № 1,2019 (Amd 1:2024)
6 Относительное удлинение
См. МЭК 60317-0-1 (раздел 6).
7 Упругость
См. МЭК 60317-0-1 (раздел 7).
8 Эластичность и адгезия
См. МЭК 60317-0-1 (раздел 8). Значение коэффициента К, используемого для расчета числа кручений при испытании на отслаивание, должно быть 175 мм.
9 Тепловой удар
Минимальная температура при испытании на тепловой удар — 155 °C.
9.1 Номинальный диаметр проволоки до 1,600 мм включительно
На эмали не должно быть трещин. Диаметр стержня должен соответствовать указанному в таблице 1.
2
ГОСТ Р МЭК 60317-1—2025
Таблица 1—Тепловой удар
Номинальный диаметр проволоки, мм | Относительное удлинение до намотки на стержень, % | Диаметр стержня, мм ь | |
Свыше | До и включительно | ||
— | 0,050 | 20а | 0,150 |
0,050 | 1,600 | — | D |
а Или меньшее значение, если произошел разрыв провода до достижения указанного значения. ь О — наружный диаметр провода. | |||
9.2 Номинальный диаметр проволоки более 1,600 мм
См. МЭК 60317-0-1 (9.2).
10 Термопластичность
В течение 2 мин при температуре 170 °C не должно быть продавливания изоляции.
11 Стойкость к истиранию (номинальный диаметр проволоки от 0,250 мм до 2,50 мм включительно)
Провод должен соответствовать требованиям, указанным в таблице 2.
Таблица 2 — Стойкость к истиранию
Номинальный диаметр проволоки, мм | Тип 1 | Тип 2 | Тип 3 | |||
Средняя разрушающая нагрузка, Н, не менее | Минимальная разрушающая нагрузка при каждом испытании, Н | Средняя разрушающая нагрузка, Н, не менее | Минимальная разрушающая нагрузка при каждом испытании, Н | Средняя разрушающая нагрузка, Н, не менее | Минимальная разрушающая нагрузка при каждом испытании, Н | |
0,250 | 3,00 | 2,55 | 4,90 | 4,15 | 5,80 | 4,90 |
0,280 | 3,25 | 2,75 | 5,25 | 4,45 | 6,25 | 5,30 |
0,315 | 3,50 | 2,95 | 5,65 | 4,80 | 6,70 | 5,70 |
0,355 | 3,75 | 3,20 | 6,05 | 5,15 | 7,20 | 6,10 |
0,400 | 4,05 | 3,45 | 6,50 | 5,50 | 7,70 | 6,50 |
0,450 | 4,35 | 3,70 | 7,00 | 5,90 | 8,25 | 7,00 |
0,500 | 4,65 | 3,95 | 7,50 | 6,35 | 8,85 | 7,50 |
0,560 | 5,00 | 4,25 | 8,00 | 6,80 | 9,50 | 8,05 |
0,630 | 5,35 | 4,55 | 8,60 | 7,30 | 10,20 | 8,65 |
0,710 | 5,70 | 4,85 | 9,20 | 7,80 | 10,90 | 9,25 |
0,800 | 6,00 | 5,15 | 9,90 | 8,40 | 11,70 | 9,90 |
0,900 | 6,55 | 5,55 | 10,60 | 9,00 | 12,50 | 10,60 |
3
ГОСТ Р МЭК 60317-1—2025
Окончание таблицы 2
Номинальный диаметр проволоки, мм | Тип 1 | Тип 2 | Тип 3 | |||
Средняя разрушающая нагрузка, Н, не менее | Минимальная разрушающая нагрузка при каждом испытании, Н | Средняя разрушающая нагрузка, Н, не менее | Минимальная разрушающая нагрузка при каждом испытании, Н | Средняя разрушающая нагрузка, Н, не менее | Минимальная разрушающая нагрузка при каждом испытании, Н | |
1,000 | 7,05 | 5,95 | 11,30 | 9,60 | 13,30 | 11,30 |
1,120 | 7,60 | 6,45 | 12,10 | 10,20 | 14,20 | 12,00 |
1,250 | 8,20 | 6,95 | 12,90 | 11,00 | 15,20 | 12,90 |
1,400 | 8,80 | 7,45 | 13,90 | 11,80 | 16,40 | 13,90 |
1,600 | 9,45 | 8,00 | 14,90 | 12,60 | 17,60 | 14,90 |
1,800 | 10,10 | 8,60 | 16,00 | 13,50 | 18,80 | 16,00 |
2,000 | 10,90 | 9,20 | 17,10 | 14,40 | 20,20 | 17,10 |
2,240 | 11,70 | 9,90 | 18,20 | 15,40 | 21,60 | 18,30 |
2,500 | 12,50 | 10,60 | 19,40 | 16,40 | 23,00 | 19,50 |
Примечание — Для промежуточных значений номинального диаметра проволоки значения нагрузок должны соответствовать значениям, установленным для ближайшего большего номинального диаметра проволоки.
12 Стойкость к воздействию растворителей
См. МЭК 60317-0-1 (раздел 12).
13 Пробивное напряжение
См. МЭК 60317-0-1 (раздел 13). Испытание проводят при температуре 105 °C.
14 Число точечных повреждений
См. МЭК 60317-0-1 (раздел 14).
15 Температурный индекс
См. МЭК 60317-0-1 (раздел 15). Минимальное значение температурного индекса должно быть 105.
16 Стойкость к хладагентам
Испытание не проводят (Amd 1:2024).
17 Испытание на облуживание
Испытание не проводят.
4
ГОСТ Р МЭК 60317-1—2025
18 Склеивание под воздействием нагрева или растворителей
Испытание не проводят.
19 Тангенс угла диэлектрических потерь
Испытание не проводят.
20 Стойкость к воздействию трансформаторного масла
Испытание проводят, но требования не установлены.
21 Потеря массы
Испытание не проводят.
231) Испытание по обнаружению микротрещин
См. МЭК 60317-0-1 (раздел 23).
301) Упаковка
См. МЭК 60317-0-1 (раздел 30).
1) Нумерация разделов — по оригиналу МЭК 60317-1:2010 с Изменением № 1,2024.
5
ГОСТ Р МЭК 60317-1—2025
Приложение ДА (справочное)
Сведения о соответствии ссылочного международного стандарта национальному стандарту
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
IEC 60317-0-1:2013 | IDT | ГОСТ Р МЭК 60317-0-1—2022 «Технические условия на обмоточные провода конкретных типов. Часть 0-1. Общие требования. Провод медный круглый эмалированный» |
Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - IDT — идентичный стандарт. | ||
6
ГОСТ Р МЭК 60317-1—2025
УДК 621.315.326.001.4:006.354
ОКС 29.060.10
Ключевые слова: технические условия, обмоточные провода, провод медный круглый эмалированный, лак на основе поливинилацеталевой смолы
