ГОСТ Р ИСО 666-2025

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТАНКИ

Крепление шлифовальных кругов посредством втулочных фланцев

Machine tools. Mounting of grinding wheels by means of hub flanges

Дата введения 2026-03-01

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 070 "Станки"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2025 г. № 1551-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 666:2012* "Станки. Крепление шлифовальных кругов посредством втулочных фланцев" (ISO 666:2012 "Machine tools - Mounting of grinding wheels by means of hub flanges", IDT).

Международный стандарт разработан подкомитетом ПК 5 "Шлифовальные круги и абразивы" Технического комитета по стандартизации ИСО/ТК 29 "Инструмент".

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт устанавливает основные требования, в частности размеры для втулочных фланцев для плоских шлифовальных кругов в соответствии с ИСО 603-1, ИСО 603-2, ИСО 603-4, ИСО 603-6-ИСО 603-8 с отношением посадочного диаметра отверстия к наружному диаметру H/D>0,2. Настоящий стандарт также применим к суперабразивам на керамической или металлической связке, имеющим те же диаметры, что и шлифовальные круги в соответствии с вышеупомянутыми частями ИСО 603, независимо от материала связки. Стандарт распространяется на шлифовальные круги с окружной скоростью до 50 м/с и мощностью привода шпинделя круга до 30 кВт.

Настоящий стандарт не применяется к устройствам для установки отрезных абразивных кругов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 603-1, Bonded abrasive products - Dimensions - Part 1: Grinding wheels for external cylindrical grinding between centres (Абразивы со связующим. Размеры. Часть 1. Шлифовальные круги для круглого шлифования между центрами)

ISO 603-2, Bonded abrasive products - Dimensions - Part 2: Grinding wheels for centreless external cylindrical grinding (Абразивы со связующим. Размеры. Часть 2. Шлифовальные круги для бесцентрового круглого шлифования)

ISO 603-4, Bonded abrasive products - Dimensions - Part 4: Grinding wheels for surface grinding/ peripheral grinding (Абразивы со связующим. Размеры. Часть 4. Шлифовальные круги для плоского шлифования/шлифования периферией круга)

ISO 603-6, Bonded abrasive products - Dimensions - Part 6: Grinding wheels for tool and tool room grinding (Абразивы со связующим. Размеры. Часть 6. Шлифовальные круги для заточки инструмента и шлифования инструментов и приспособлений)

ISO 603-7, Bonded abrasive products - Dimensions - Part 7: Grinding wheels for manually guided grinding (Абразивы со связующим. Размеры. Часть 7. Шлифовальные круги для шлифования вручную)

ISO 603-8, Bonded abrasive products - Dimensions - Part 8: Grinding wheels for deburring and fettling/snagging (Абразивы со связующим. Размеры. Часть 8. Шлифовальные круги для снятия заусенцев и зачистки/обдирки)

ISO 702-1, Machine tools - Connecting dimensions of spindle noses and work holding chucks - Part 1: Conical connection (Станки. Присоединительные размеры концов шпинделя и зажимных патронов. Часть 1. Коническое соединение)

ISO 1119, Geometrical product specifications (GPS) - Series of conical tapers and taper angles [Геометрические характеристики изделий (GPS). Ряды конусов и улов конусов]

ISO 2768-1, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications (Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры)

ISO 4762, Hexagon socket head cap screws (Винты с цилиндрической головкой и шестигранным углублением под ключ)

ISO 6103, Bonded abrasive products - Permissible unbalances of grinding wheels as delivered - Static testing (Абразивы со связкой. Допустимый дисбаланс шлифовальных кругов после поставки. Статические испытания)

ISO 12164-1, Hollow taper interface with flange contact surface - Part 1: Shanks - Dimensions (Детали сопряжения полые конусные с контактной поверхностью фланца. Часть 1. Хвостовики. Размеры)

ISO 12164-2, Hollow taper interface with flange contact surface - Part 2: Receivers - Dimensions (Детали сопряжения полые конусные с контактной поверхностью фланца. Часть 2. Ресиверы. Размеры)

ISO 13942, Bonded abrasive products - Limit deviations and run-out tolerances (Абразивы со связкой. Предельные отклонения и допуски на биение)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 втулочный фланец (hub flange): Система из неподвижного и подвижного фланцев для фрикционного крепления шлифовальных кругов на шпинделе круга, где система крепления для фрикционного или непосредственного соединения со шпинделем круга встроена в неподвижный фланец, а зажимное усилие прикладывается с помощью нескольких винтов, расположенных по окружности.

3.2 неподвижный фланец (fixed flange): Часть втулочного фланца, посредством которой устанавливается фрикционное или непосредственное соединение со шпинделем шлифовального круга.

Примечание - Для шлифовальных станков с числовым программным управлением опорной поверхностью для определения положения шлифовального круга на шпинделе служит его контактная поверхность со шлифовальным кругом (кольцевая поверхность).

3.3 подвижный фланец (контрфланец) (loose flange, counterflange): Фланец, который представляет собой часть конструкции, противоположную неподвижному фланцу, и который следует снять для монтажа/демонтажа шлифовального круга (на шпиндель/со шпинделя круга или втулочного фланца).

3.4 посадочное гнездо фланца (flange socket): Часть неподвижного фланца, посредством которой устанавливается фрикционное или непосредственное соединение со шпинделем шлифовального круга (область контакта со шпинделем шлифовального круга).

3.5 посадочное гнездо шпинделя (spindle socket): Часть шпинделя шлифовального круга, посредством которой устанавливается фрикционное или непосредственное соединение со втулочным фланцем (область контакта со втулочным фланцем).

4 Общие технические требования

4.1 Общие положения

Втулочные фланцы в соответствии с настоящим стандартом разработаны с соблюдением указанных значений наружного диаметра, толщины и посадочного отверстия шлифовальных кругов согласно таблице 1 для передачи следующих значений мощности привода шпинделя шлифовального круга:

- 3 кВт для диаметров шлифовальных кругов D=200 мм до D=356 мм;

- 7 кВт для диаметров шлифовальных кругов D=400 мм до D=508 мм;

- 15 кВт для диаметров шлифовальных кругов D=600 мм до D=762 мм;

- 30 кВт для диаметров шлифовальных кругов D=800 мм до D=1250 мм.

4.2 Размеры

Размеры втулочных фланцев см. на рисунке 1 и в таблице 1.

Размеры посадочных гнезд фланцев см. на рисунках 2-6 и в таблице 2.

Неуказанные детали следует выбирать в соответствии с их предполагаемым применением. К ним относятся положение и геометрия паза для балансировочных грузов, а также средний диаметр резьбы для винтов системы крепления. Последний следует выбирать как можно большего размера.

Общие допуски ИСО 2768-m

Шероховатость поверхности в микрометрах

Диаметры

,

и

оставлены на усмотрение изготовителя.

и

и

соответствуют номинальному диаметру посадочного отверстия

H

шлифовального круга.

,

,

0,03 мм для шлифовальных кругов в соответствии с ИСО 603-2, ИСО 603-4, ИСО 603-6-ИСО 603-8, а также для суперабразивов на керамической связке.

,

0,01 мм для суперабразивов на металлической связке.

Посадочное гнездо фланца A, BF, BM, CF или CM.

X

(шаг резьбы в отверстиях)

·

Z

.

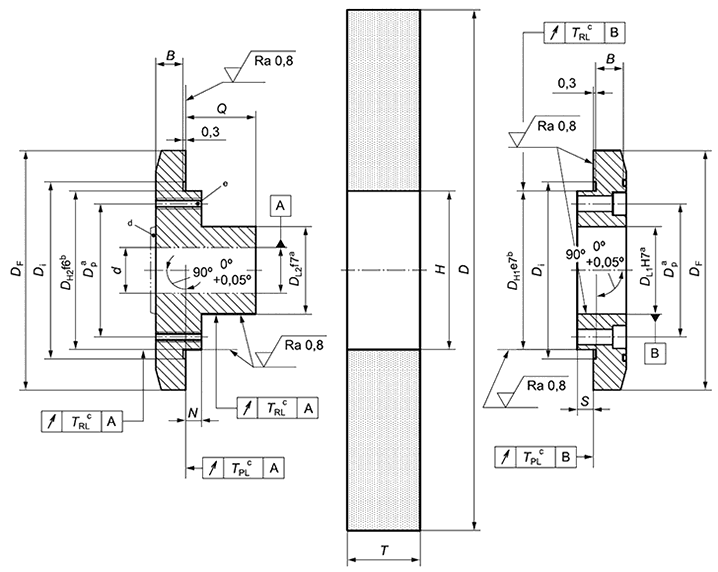

Рисунок 1 - Втулочный фланец

Таблица 1 - Размеры шлифовальных кругов и втулочных фланцев

Шлифовальный круг				Втулочный фланец						Число и размер винтов
D	T		H			B	N	S	Q	Z	Винт с шестигранным отверстием под торцевой ключ
	мин.	макс.				мин.	мин.	мин.			в соответствии с ИСО 4762
200	13	20	50,8	85	60	6	5		T +6 мм мин.	4	M5
250	20	40
200	25	125	76,2	115	85	8	5			6	M5
250	20	40
300	20	80
350/356	32	80		125
250	20	250	127	165	137	10	6			6	M6
300	20	250
350/356	25	600		175		12
400/406	32	100								6	M8
450/457	32	80		185	140	13
500/508	50	80		191
600/610	50	80		210	145	14				8
250	25	250	152,4	180	162	10	6			6	M8
300	40	250
350/356	100	600		190	162	12
400/406	40	50		196	165	12
450/457	40	63		204		13
500/508	40	80		212	170
350/356			160	202	170	12	6
400/406										6	M8
450/457				220	170	13
500/508
400/406	25	250	203,2	240		12	8
450/457	32	80		260	215	13				8	M8
500/508	40	63
600/610	20	100		272		14				8	M10
750/762	63	100		300	230	16
500/508	25	600	304,8	365	315	15	10			8	M12
600/610	20	600
750/762	20	600		382	320	16
800/813	20	150		410	330	18				10	M12
900/914	20	152
1060/1067	20	150		435	330	22
900/914	20	150	406,4	492	420	25	15			10	M16
1060/1067	20	150		520
1060/1067	63	150	508	602	530	25	15			10	M16
1250	63	150		635
Размеры - в соответствии с ИСО 603-1, ИСО 603-2, ИСО 603-4, ИСО 603-6-ИСО 603-8; предельные отклонения и допуски биения - в соответствии с ИСО 13942. Шлифовальные круги с H =160 мм в основном используются для шлифования боковых поверхностей зубьев шестерен и резьб; они не стандартизованы в ИСО 603-1, ИСО 603-2, ИСО 603-4, ИСО 603-6-ИСО 603-8. Размер T является фактическим размером толщины шлифовального круга. Метод расчета необходимого усилия зажима и момента затяжки винтов приведен в приложении А.

4.3 Посадочное гнездо фланца

В настоящем стандарте не может быть подробно описано взаимодействие неподвижного фланца и шпинделя шлифовального круга. Далее на рисунках 2-6 представлены различные посадочные гнезда фланцев, а в таблице 2 приведены предпочтительные числовые ряды для значений номинальных размеров.

Такое представление посадочных гнезд фланцев позволяет однозначно определить взаимодействие в соединении фланец/шпиндель шлифовального круга и ограничить разнообразие посадочных гнезд фланцев.

Применение представленных посадочных гнезд фланцев является предпочтительным.

a) Тип A: фланцевое гнездо для шпинделя с коническим хвостовиком 1:10 в соответствии с ИСО 1119.

Рисунок 2 - Конус 1:10

b) Тип BF: фланцевое гнездо для шпинделя с коническим хвостовиком 1:4 в соответствии с ИСО 702-1.

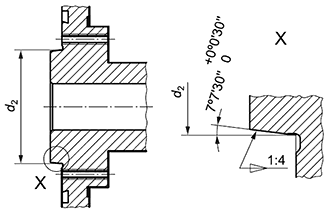

Рисунок 3 - Короткий конус 1:4 (внутренний конус)

с) Тип ВМ: фланцевое гнездо для шпинделя с переходной конической втулкой 1:4 в соответствии с ИСО 702-1.

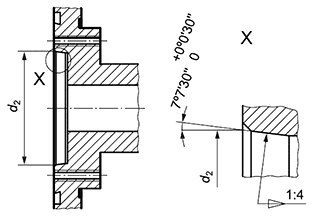

Рисунок 4 - Короткий конус 1:4 (наружный конус)

d) Тип CF: фланцевое гнездо для шпинделя с полым коническим хвостовиком 1:10 в соответствии с ИСО 12164-2.

Рисунок 5 - Конус 1:10 (внутренний конус)

e) Тип СМ: фланцевое гнездо для шпинделя с полой переходной конической втулкой 1:9,98 в соответствии с ИСО 12164 -1.

Рисунок 6 - Конус 1:9,98 (наружный конус)

4.4 Материал

Материал - сталь с минимальной прочностью на разрыв 500 Н/мм

; выбор типа стали остается на усмотрение изготовителя.

4.5 Маркировка

Фланцевые втулки в соответствии с настоящим международным стандартом должны иметь маркировку, содержащую следующие характеристики:

a) подвижный фланец:

1) ссылка на стандарт, т.е. ISO 666;

2) максимальный наружный диаметр D шлифовального круга;

3) посадочный диаметр отверстия H шлифовального круга;

b) неподвижный фланец:

1) ссылка на стандарт, т.е. ISO 666;

2) максимальный наружный диаметр D шлифовального круга;

3) площадь зажима T фланцевой втулки;

4) посадочный диаметр отверстия H шлифовального круга;

5) идентификация изготовителя или поставщика.

Таблица 2 - Присоединительные размеры посадочных гнезд фланцев

Шлифовальный круг		Посадочное гнездо фланца
D	H	Тип А	Типы BF и BM	Типы CF и СМ
200	50,8	40	53,975	48,01
250
200	76,2	40 и 63	53,975 и 63,513	48,01 и 60,012
250
300
350/356
250	127
300
350/356
400/406
450/457
500/508
600/610
250	152,4	80	82,563	75,013
300
350/356
400/406
450/457
500/508
350/356	160
400/406
450/457
500/508
400/406	203,2
450/457
500/508
600/610
750/762
500/508	304,8	100	106,375	95,016
600/610
750/762
800/813		120	139,719	120,016
900/914
1060/1067
900/914	406,4
1060/1067
1060/1067	508
1250
Окончательные размеры - в соответствии с ИСО 702-1. Окончательные размеры - в соответствии с ИСО 12164-1 и ИСО 12164-2.

5 Обозначение

Обозначение втулочного фланца, в соответствии с настоящим стандартом, включает:

a) слова "Втулочный фланец";

b) ссылку на стандарт, т.е. ISO 666;

c) тип посадочного гнезда фланца (A, BF, BM, CF или CM);

d) диаметр

,

или

;

e) размеры шлифовального круга D, T и H.

Пример условного обозначения втулочного фланца с посадочным фланцевым гнездом типа А, диаметром

=63 мм, для плоских шлифовальных кругов, и с размерами шлифовального круга

D

=400 мм,

T

=32 мм до 100 мм и

H

=127 мм:

Втулочный фланец ISO 666 A63 - 400

32/100

127

6 Объем поставки

В комплект поставки втулочного фланца входят неподвижный фланец, подвижный фланец и соответствующие винты с головкой под торцевой ключ согласно таблице 1. Длина винтов с головкой под торцевой ключ зависит от толщины устанавливаемого шлифовального круга.

Приложение А

(справочное)

Расчет усилия зажима и момента затяжки при креплении абразивных изделий посредством фланцев

А.1 Обозначения

- опорная поверхность втулочного фланца, мм

;

- сечение винтов, находящееся в напряженном состоянии, мм

;

D - наружный диаметр шлифовального круга, мм;

- наружный диаметр втулочного фланца, мм;

- средний диаметр зажима, мм;

d - наружный диаметр винта, мм;

- диаметр наименьшего поперечного сечения винта, мм;

- диаметр фланцевой части резьбы, мм;

- локальное рабочее усилие, Н;

- локальное усилие зажима, Н;

- вес, Н;

- усилие сдвига на среднем диаметре зажима втулочного фланца, Н;

- радиальное контактное усилие нажатия, Н;

- сила резания, Н;

- центробежная сила в результате дисбаланса, Н;

g

- ускорение свободного падения, м/с

;

K - коэффициент для расчета массы дисбаланса;

- коэффициент затяжки;

- корректировочное значение для оценки влияния кривизны фланца;

- корректировочный коэффициент для учета влияния эффектов посадки;

- корректировочный коэффициент, учитывающий вибрации и удары, не зависящие от процедуры шлифования;

- соотношение радиального контактного усилия и силы резания;

- корректировочный коэффициент, учитывающий разрушающий крутящий момент;

M - масса шлифовального круга, кг;

- крутящий момент затяжки винта, Н·м;

- крутящий момент на резьбе винта, Н·м;

m - масса дисбаланса в соответствии с ИСО 6103, г;

- номинальная мощность на шпинделе круга, Вт;

P

- давление на поверхность, Н/мм

;

R - ширина зажима, мм;

- 0,2%-условный предел текучести при испытании, Н/мм

;

- эффективный радиус для момента трения в контактной поверхности головки винта, мм;

- максимальная рабочая скорость, м/с;

- полярный модуль/момент сопротивления сечения винта, мм

;

Z - количество зажимных винтов;

- угол наклона винтовой линии резьбы, град.;

- коэффициент трения в резьбе;

- коэффициент трения между фланцем и шлифовальным кругом;

- коэффициент трения в контактной поверхности зажимного винта;

- угол трения в резьбе, град.;

- приведенное напряжение, Н/мм

;

- напряжение при растяжении, Н/мм

;

- напряжение при кручении, Н/мм

.

Примечание - Для

,

,

,

и

изготовитель обязан указать метод затяжки и значения коэффициентов, которые следует использовать на каждом типе станка для возможных шлифовальных операций, соответствующих практике.

А.2 Рабочие силы

Для приблизительного расчета необходимого усилия зажима и момента затяжки следует учитывать следующие четыре силы (см. рисунок А.1):

- вес

шлифовального круга;

- центробежную силу

, возникающую из-за дисбаланса шлифовального круга;

- радиальную контактную силу прижима

, с которой круг прижимается к заготовке;

- усилие сдвига

на среднем диаметре зажима, возникающее в результате приложения силы резания

.

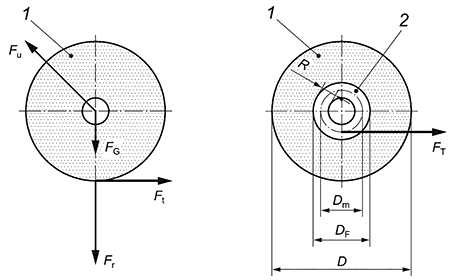

1 - шлифовальный круг; 2 - область зажима

Рисунок A.1 - Рабочие силы

Вес

рассчитывают по формуле

. (А.1)

Центробежную силу

, возникающую из-за дисбаланса шлифовального круга, рассчитывают по формуле

, (A.2)

где

(А.3)

в соответствии с ИСО 6103.

ВАЖНО: В формулу (A.3) следует вставить значение массы M, выраженное в граммах.

Радиальную контактную силу прижима

рассчитывают по формуле

, (А.4)

где

. (А.5)

Для коэффициента

как для отношения радиальной контактной силы прижима к силе резания допускается принять следующие значения:

-

=2-3 для прецизионного шлифования;

-

=3-3 для грубого шлифования;

-

=5-3 для грубого шлифования под высоким давлением.

Коэффициент

в формуле (А.5) учитывает тот факт, что значение разрушающего крутящего момента, превышение которого приводит к выходу из строя приводного двигателя шпинделя шлифовального круга, превышает значение номинального крутящего момента. Для стандартных трехфазных двигателей допускается принять значение

=2,5.

При среднем диаметре зажима

втулочного фланца сила резания

создает силу сдвига

, рассчитываемую по формуле

. (A.6)

При грубом упрощении, если предположить, что четыре силы

,

,

и

действуют в одном направлении, то максимальная общая рабочая сила

будет рассчитываться по формуле

. (А.7)

Примечание - Обозначения см. в A.1.

А.3 Необходимое усилие зажима

Таким образом, общее усилие зажима

, необходимое для предотвращения проскальзывания шлифовального круга между фланцами, можно рассчитать по формуле

. (A.8)

Для коэффициента

можно предположить значения от 0,15, например для пластиковых прокладок (между фланцем и абразивным кругом), до 0,25, например для картонных прокладок.

Коэффициент затяжки

учитывает разброс усилия зажима из-за технических неточностей при затяжке и различных условий трения в винтовом соединении. Коэффициенты трения зависят, помимо прочего, от качества поверхности, условий смазки и состояния винтов. В таблице А.1 приведены приблизительные значения коэффициента затяжки.

является корректировочным коэффициентом, учитывающим кривизну фланца. Для

может быть принято значение 1,1.

Корректировочный коэффициент

учитывает влияние эффектов настройки на общую силу зажима. Для

, в качестве базового, может быть принято значение 1,6.

является корректировочным коэффициентом, учитывающим влияние ударов и вибраций. Для

, в зависимости от метода шлифования, обычно могут быть приняты следующие значения:

-

=1,0 для прецизионного шлифования;

-

=1,5 для грубого шлифования;

-

=2,0 для грубого шлифования под давлением.

Таблица А.1 - Приблизительные значения коэффициента затяжки

Коэффи- циент затяжки	Разброс значений усилия зажима N	Метод затяжки	Метод регулировки	Примечания
От 1,2 до 1,6	От ±9 до ±23	Гидравлическая затяжка	Регулировка путем измерения длины или давления	Более низкие значения для длинных винтов ( 5). Более высокие значения для коротких винтов ( 2). - длина зажима
От 1,4 до 1,6	От ±17 до ±23	Затяжка с контролируемым моментом с помощью динамометрического ключа, гаечного ключа с ограничением по крутящему моменту или прецизионного винтоверта с динамическим измерением крутящего момента	Практическое определение номинальных моментов затяжки на исходных резьбовых соединениях, например, путем измерения удлинения винта	Более низкие значения для большого количества регулировочных или контрольных испытаний (например, 20). Небольшой разброс высвобождаемого крутящего момента. Электронное ограничение крутящего момента при монтаже для прецизионных винтовертов	Более низкие значения: - для малых углов поворота, т.е. относительно жестких соединений; - относительно мягких ответных частей; - ответных частей, которые не имеют тенденции к заклиниванию, например фосфатированных. Более высокие значения: - для больших углов поворота, т.е. относительно гибких соединений и мелкой резьбы винтов; - большой твердости контрфланца в связи с шероховатой поверхностью; - неровности поверхности
От 1,6 до 1,8	От ±23 до ±28		Определение номинального момента затяжки путем оценки коэффициента трения (состояние поверхности и условия смазки)	Более низкие значения для измерительных динамометрических ключей: - непрерывное затягивание; - прецизионными винтовертами. Более высокие значения для гаечных ключей с ограничением по крутящему моменту
От 1,7 до 2,5	От ±26 до ±43	Затяжка с контролируемым моментом с помощью винтоверта	Регулировка винтоверта на повторный момент затяжки, рассчитанный на основе номинального момента затяжки (для расчетного коэффициента трения) и дополнения	Более низкие значения: - для большого количества контрольных испытаний (момент повторной затяжки); - винтовертов с предохранительной муфтой
От 2,5 до 4,0	От ±43 до ±60	Затяжка с импульсным управлением с помощью ударного винтоверта	Регулировка винтоверта на повторный момент затяжки, как указано выше,	Более низкие значения для случаев: - большого количества регулировочных испытаний (крутящий момент повторной затяжки); - на горизонтальной части характеристической кривой работы винтоверта; - при передаче импульса без люфта

А.4 Момент затяжки винтов

Необходимое усилие зажима

, в соответствии с формулой (А.8), должно создаваться зажимными винтами втулочного фланца. Момент затяжки, необходимый для затяжки отдельных винтов, рассчитывается по формуле

, (А.9)

где

. (А.10)

Необходимо отметить, что во время шлифования могут возникать такие явления, как, например, вибрация; простая формула (A.9), приведенная выше, не учитывает эти явления в достаточной степени. Они могут привести к ослаблению винтового соединения. Опасность ослабления возможно существенно свести к минимуму, максимально исчерпав предел текучести используемых винтов, но не более чем на 90%. На основании гипотезы об энергии, возникающей в результате изменения формы, должно выполняться следующее условие прочности:

, (А.11)

где

, (А.12)

, (А.13)

, (А.14)

. (А.15)

А.5 Давление на поверхность

Затем, с учетом усилия зажима

, рассчитанного или полученного на основании выбранного момента затяжки, и поверхности зажима

втулочного фланца, должно быть определено значение давления на поверхность

p

, рассчитанное по формуле

. (А16)

между втулочным фланцем и шлифовальным кругом. Определенное таким образом давление не должно приводить к повреждению шлифовального круга.

Приложение ДА

(справочное)

Сведения о соответствии ссылочных международных стандартов национальным и межгосударственным стандартам

Таблица ДА.1
