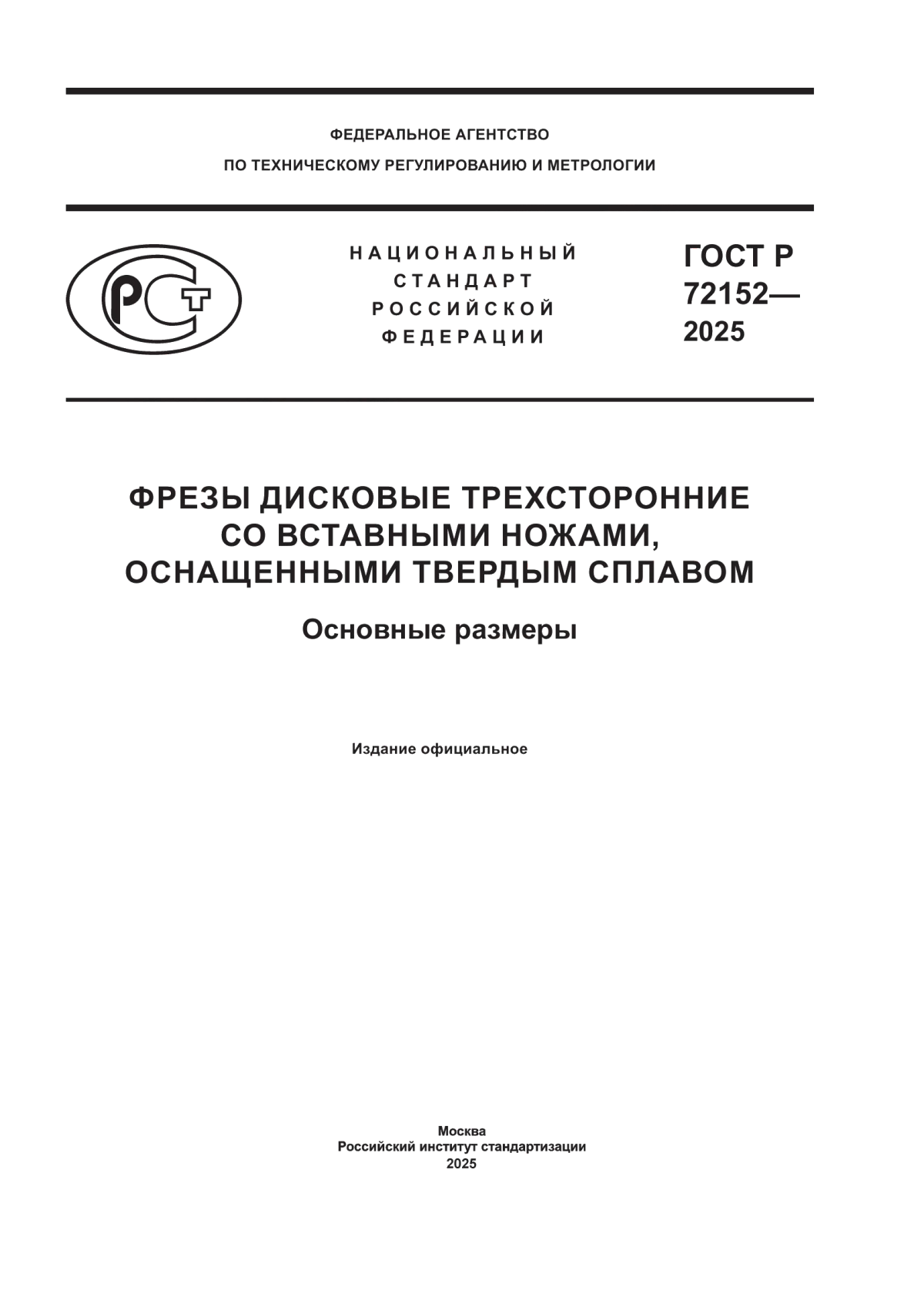

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСТ Р
72152—
2025
ФРЕЗЫ ДИСКОВЫЕ ТРЕХСТОРОННИЕ СО ВСТАВНЫМИ НОЖАМИ, ОСНАЩЕННЫМИ ТВЕРДЫМ СПЛАВОМ
Основные размеры
Издание официальное
Москва Российский институт стандартизации 2025
ГОСТ Р 72152—2025
Предисловие
1 РАЗРАБОТАН Акционерным обществом «ВНИИИНСТРУМЕНТ» (АО «ВНИИИНСТРУМЕНТ») и Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2025 г. № 1426-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
©Оформление. ФГБУ «Институт стандартизации», 2025
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р 72152—2025
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФРЕЗЫ ДИСКОВЫЕ ТРЕХСТОРОННИЕ СО ВСТАВНЫМИ НОЖАМИ, ОСНАЩЕННЫМИ ТВЕРДЫМ СПЛАВОМ
Основные размеры
Side-and-face cutters with inserted carbide blades. Basic dimensions
Дата введения — 2026—07—01
1 Область применения
Настоящий стандарт распространяется на дисковые трехсторонние фрезы со вставными ножами, оснащенными твердым сплавом (далее — фрезы), предназначенные для обработки пазов и уступов в изделиях из конструкционной стали и чугуна.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2568 Рифления и углы уклона ножей и пазов режущего инструмента. Размеры
ГОСТ 9472 (ИСО 240—75) Крепление инструментов на оправках. Типы и размеры
ГОСТ Р 72153 Ножи, оснащенные твердым сплавом, для двусторонних и трехсторонних дисковых фрез. Основные размеры
ГОСТ Р 72154 Клинья для двусторонних и трехсторонних дисковых фрез. Основные размеры
ГОСТ Р 72155 Фрезы дисковые двусторонние и трехсторонние со вставными ножами, оснащенными твердым сплавом. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Основные размеры
3.1 Основные размеры фрез должны соответствовать указанным на рисунке 1 и приведенным в таблице 1.
Издание официальное
1
ГОСТ Р 72152—2025
Таблица 1

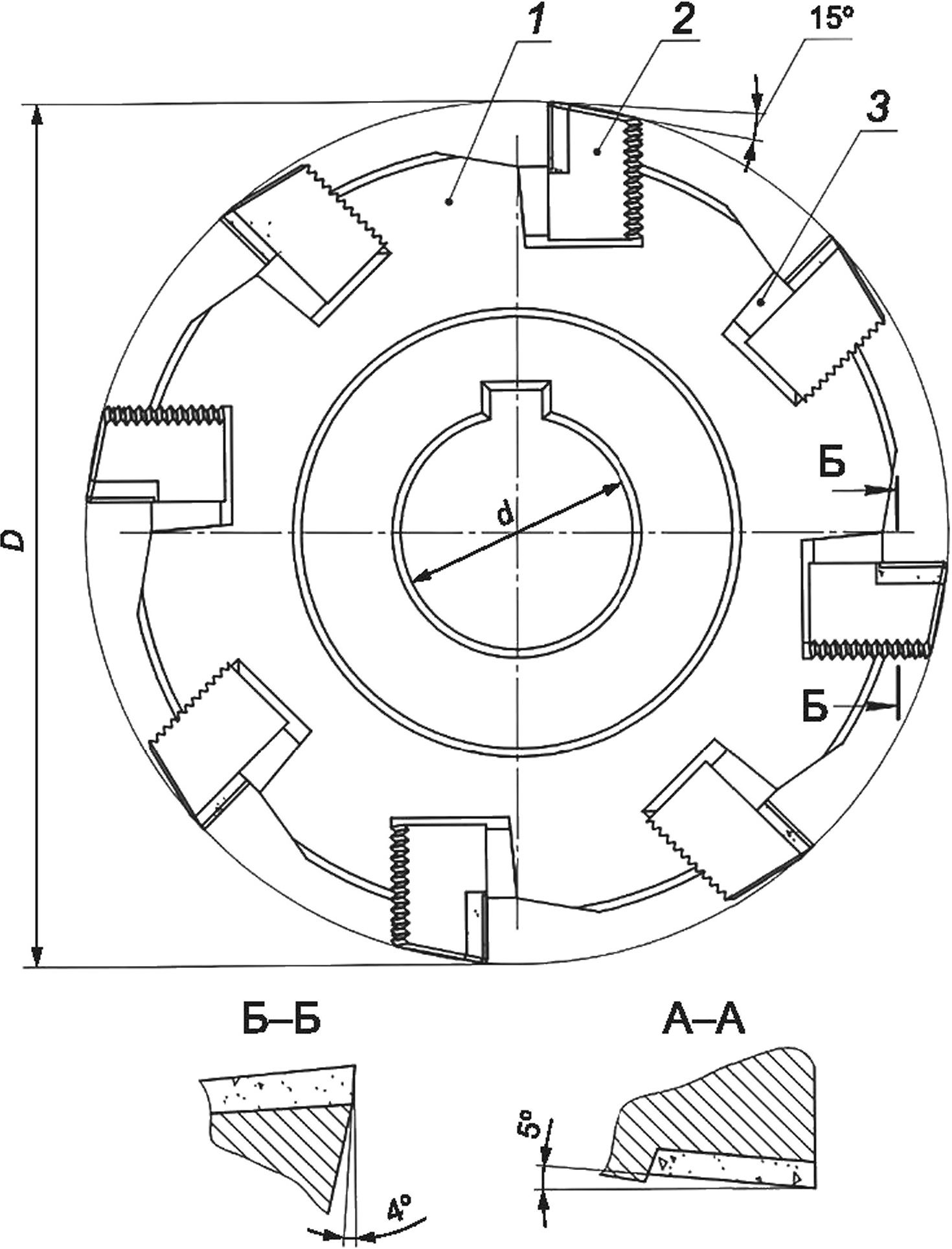

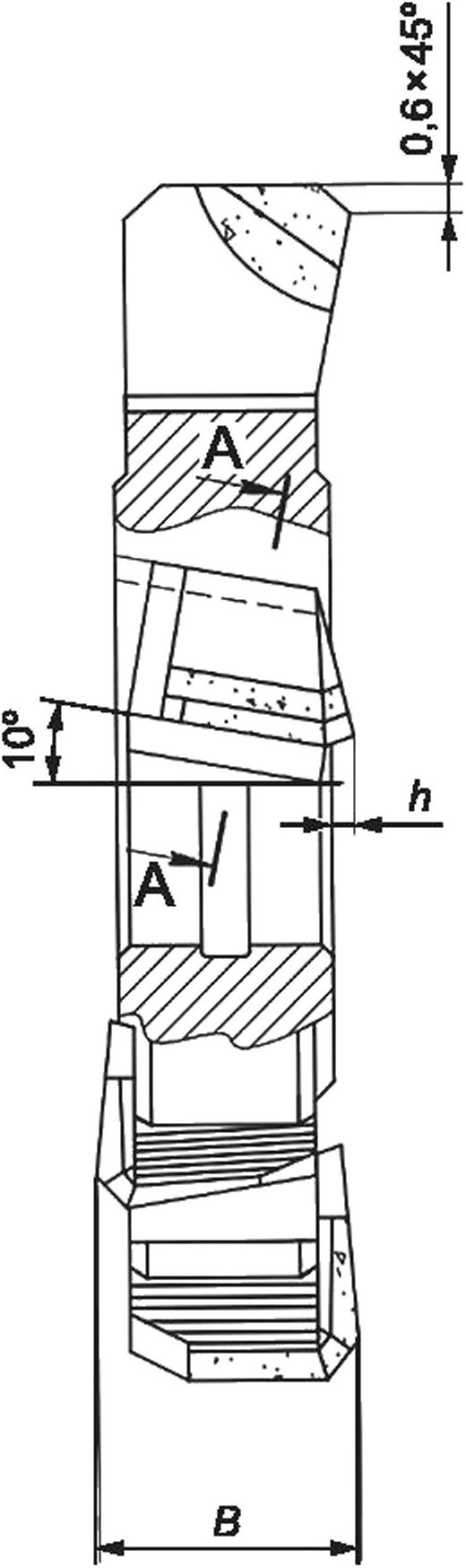

1 — корпус; 2 — нож; 3 — клин
Рисунок 1
Размеры в миллиметрах
D +2 -1 | В +0,3 +0,2 | d Н7 | h | Нож по ГОСТ Р 72153 | Клин по ГОСТ Р 72154 | |
Количество ножей | Количество клиньев | |||||
Правый | Левый | |||||
100 | 14 | 27 | 1,0 | 4 | 4 | 8 |
32 | ||||||
18 | 27 | |||||
32 | ||||||
22 | 27 | 2,0 | ||||
32 | ||||||
125 | 12 | 32 | 1,0 | 5 | 5 | 10 |
40 | ||||||
16 | 32 | |||||
40 | ||||||
2
ГОСТ Р 72152—2025
Продолжение таблицы 1
Размеры в миллиметрах
D +2 -1 | В +0,3 +0,2 | d Н7 | h | Нож по ГОСТ Р 72153 | Клин по ГОСТ Р 72154 | |
Количество ножей | Количество клиньев | |||||
Правый | Левый | |||||
125 | 20 | 32 | 2,0 | 5 | 5 | 10 |
40 | ||||||
25 | 32 | |||||
40 | ||||||
160 | 14 | 40 | 1,0 | 6 | 6 | 12 |
50 | ||||||
18 | 40 | |||||
50 | ||||||
22 | 40 | 2,0 | ||||
50 | ||||||
28 | 40 | |||||
50 | ||||||
180 | 12 | 40 | 1,0 | 7 | 7 | 14 |
50 | ||||||
16 | 40 | |||||
50 | ||||||
20 | 40 | 2,0 | ||||
50 | ||||||
25 | 40 | 2,5 | 6 | 6 | 12 | |
50 | ||||||
32 | 40 | 3,5 | ||||
50 | ||||||
200 | 12 | 50 | 1,0 | 7 | 7 | 14 |
60 | ||||||
16 | 50 | 2,0 | ||||
60 | ||||||
20 | 50 | 2,5 | ||||
60 | ||||||
25 | 50 | |||||
60 | ||||||
32 | 50 | 3,5 | ||||
60 | ||||||
3
ГОСТ Р 72152—2025
Окончание таблицы 1
Размеры в миллиметрах
D +2 -1 | В +0,3 +0,2 | d Н7 | h | Нож по ГОСТ Р 72153 | Клин по ГОСТ Р 72154 | |
Количество ножей | Количество клиньев | |||||
Правый | Левый | |||||
224 | 14 | 50 | 2,0 | 8 | 8 | 16 |
60 | ||||||
18 | 50 | |||||
60 | ||||||
22 | 50 | 2,5 | ||||
60 | ||||||
28 | 50 | |||||
60 | ||||||
36 | 50 | 4,0 | 7 | 7 | 14 | |
60 | ||||||
250 | 14 | 50 | 1,0 | 9 | 9 | 18 |
60 | ||||||
18 | 50 | 2,0 | ||||
60 | ||||||
22 | 50 | 2,5 | ||||
60 | ||||||
28 | 50 | |||||
60 | ||||||
36 | 50 | 4,0 | 8 | 8 | 16 | |
60 | ||||||
315 | 16 | 50 | 2,0 | 10 | 10 | 20 |
60 | ||||||
20 | 50 | 2,5 | ||||
60 | ||||||
25 | 50 | |||||
60 | ||||||
32 | 50 | 3,5 | ||||
60 | ||||||
40 | 50 | 4,0 | ||||
60 | ||||||
Примечание —Допускается изготовлять фрезы диаметром О = 160 мм с шириной В = 36 мм; диаметром D = 200 мм с шириной 8 = 45 мм.
4
ГОСТ Р 72152—2025
Пример условного обозначения фрезы диаметром D = 200 мм, шириной В = 20 мм, диаметром посадочного отверстия d = 50 мм, со вставными ножами, оснащенными твердым сплавом марки Т15К6:
Фреза 200 —20—50— Т15К6 ГОСТ Р 72152—2025

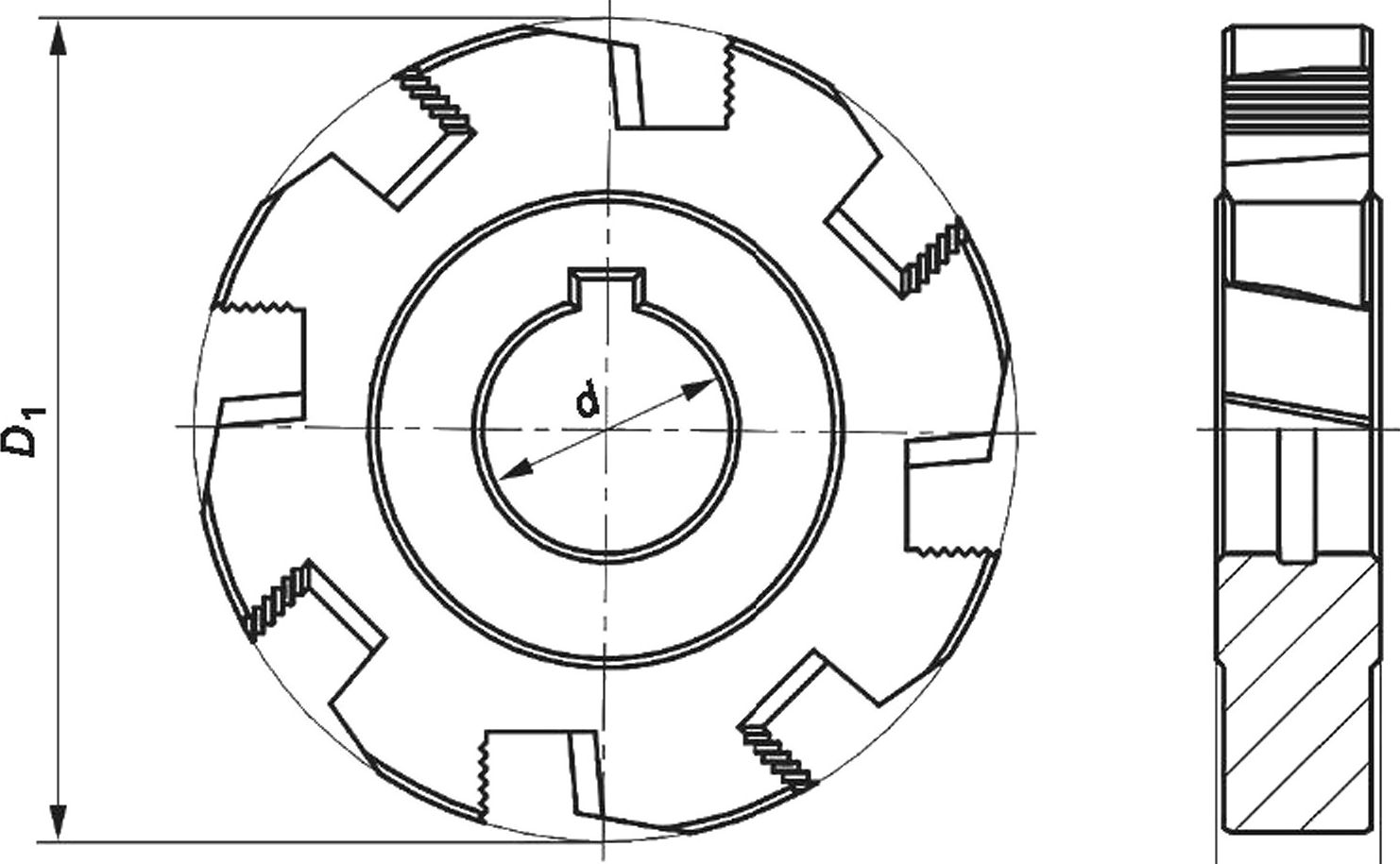

3.2 Основные размеры корпусов фрез должны соответствовать указанным на рисунке 2 и приведенным в таблице 2.
Рисунок 2
Таблица 2
Bi
Размеры в миллиметрах
Di | е1 | d Н7 | Число пазов |
90 | 12 | 27 | 8 |
32 | |||
16 | 27 | ||
32 | |||
18 | 27 | ||
32 | |||
115 | 10 | 32 | 10 |
40 | |||
14 | 32 | ||
40 | |||
16 | 32 | ||
40 | |||
21 | 32 | ||
40 | |||
150 | 12 | 40 | 12 |
50 |
5
ГОСТ Р 72152—2025
Продолжение таблицы 2 Размеры в миллиметрах
01 | Bi | d Н7 | Число пазов |
150 | 16 | 40 | 12 |
50 | |||
18 | 40 | ||
50 | |||
24 | 40 | ||
50 | |||
170 | 10 | 40 | 14 |
50 | |||
14 | 40 | ||
50 | |||
16 | 40 | ||
50 | |||
20 | 40 | 12 | |
50 | |||
25 | 40 | ||
50 | |||
188 | 10 | 50 | 14 |
60 | |||
12 | 50 | ||
60 | |||
15 | 50 | ||
60 | |||
20 | 50 | ||
60 | |||
25 | 50 | ||
60 | |||
212 | 10 | 50 | 16 |
60 | |||
14 | 50 | ||
60 | |||
17 | 50 | ||
60 | |||
23 | 50 | ||
60 | |||
28 | 50 | 14 | |
60 |
6
Окончание таблицы 2
ГОСТ Р 72152—2025
Размеры в миллиметрах
^1 | d Н7 | Число пазов | |
238 | 12 | 50 | 18 |
60 | |||
14 | 50 | ||
60 | |||
17 | 50 | ||
60 | |||
23 | 50 | ||
60 | |||
28 | 50 | 16 | |
60 | |||
300 | 12 | 50 | 20 |
60 | |||
15 | 50 | ||
60 | |||
20 | 50 | ||
60 | |||
25 | 50 | ||
60 | |||
32 | 50 | ||
60 |
Пример условного обозначения корпуса фрезы диаметром D1 = 188 мм, шириной В1 = 15 мм, с диаметром посадочного отверстия d = 50 мм:
Корпус 188 — 15 — 50 ГОСТ Р 72152—2025
3.2.1 Допускается изготовлять корпуса для фрез шириной до 18 мм включительно без рифлений по технической документации, утвержденной в установленном порядке, при условии обеспечения эксплуатационных качеств фрез.
3.2.2 Размеры шпоночного паза — по ГОСТ 9472.
3.2.3 Рифления — по ГОСТ 2568.
3.2.4 Неуказанные предельные отклонения размеров — Js14.
3.2.5 Геометрические параметры фрез и конструктивные элементы корпусов приведены в приложении А.
3.2.6 Технические условия — по ГОСТ Р 72155.
7
ГОСТ Р 72152—2025
Приложение А (рекомендуемое)
Геометрические параметры фрез и конструктивные элементы корпусов

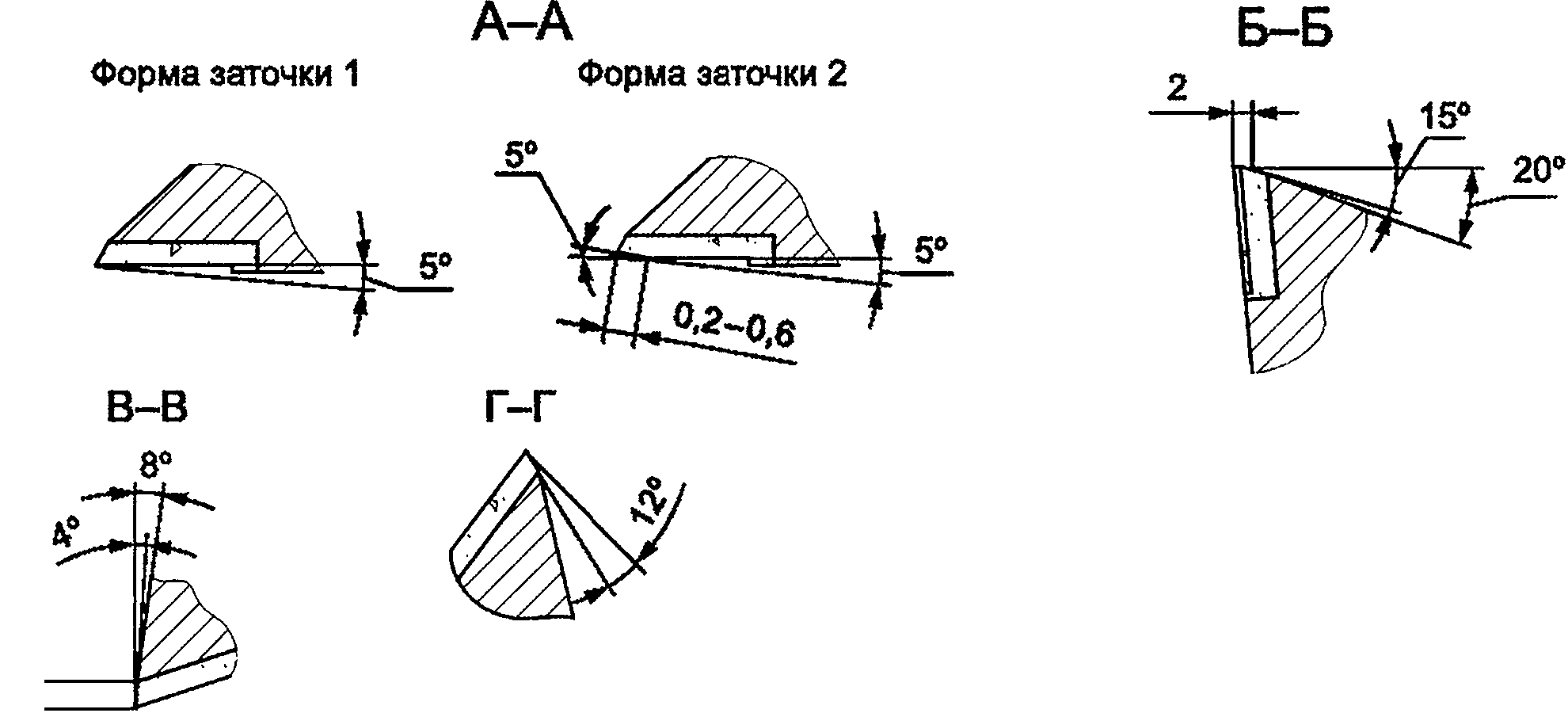

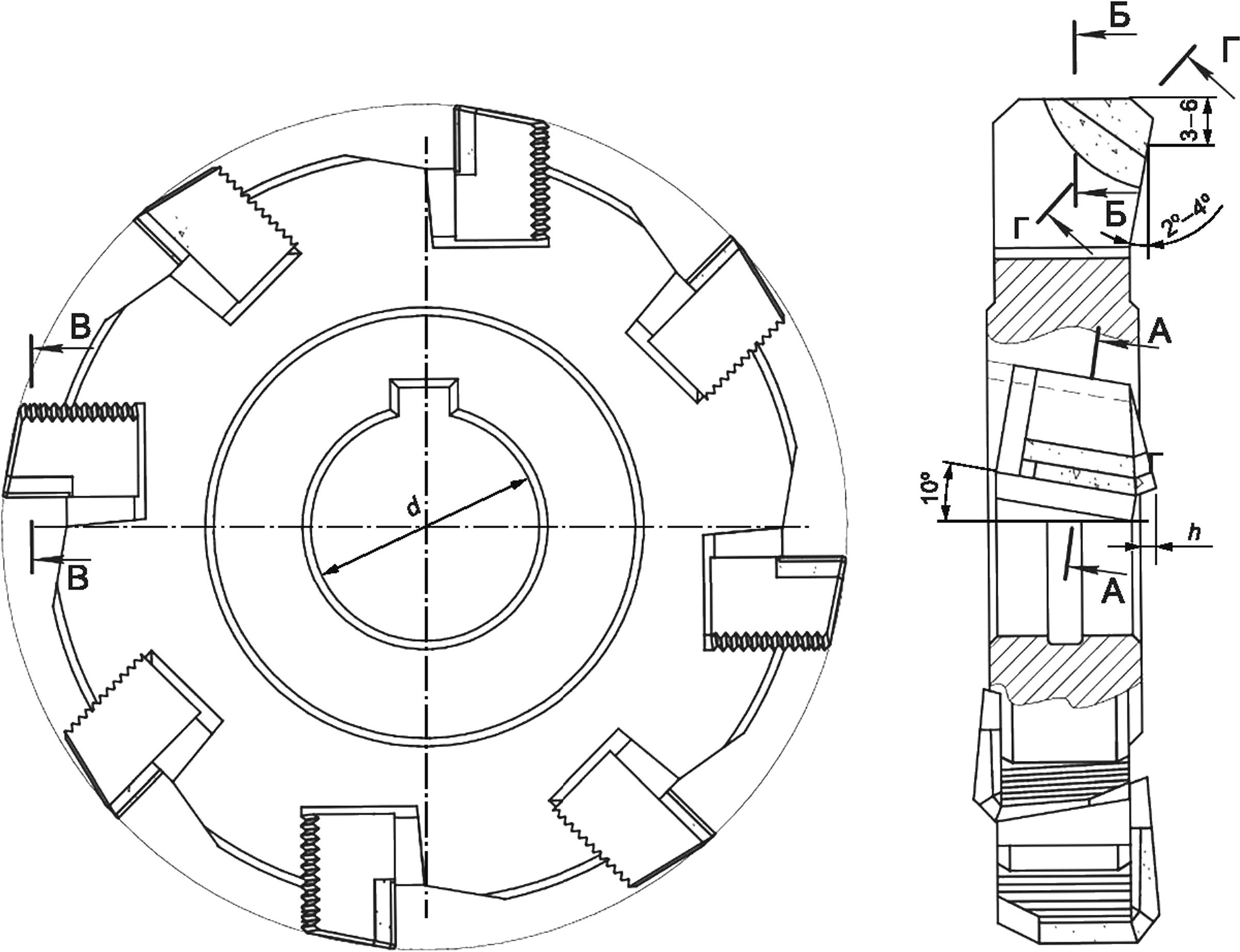

А.1 Геометрические параметры фрез приведены на рисунке А.1.
Примечание — Форма заточки 1 предназначена для обработки чугуна и стали с ов < 80 кгс/мм2. Форма заточки 2 — для обработки стали с ов > 80 кгс/мм2.
Рисунок А.1
8
ГОСТ Р 72152—2025

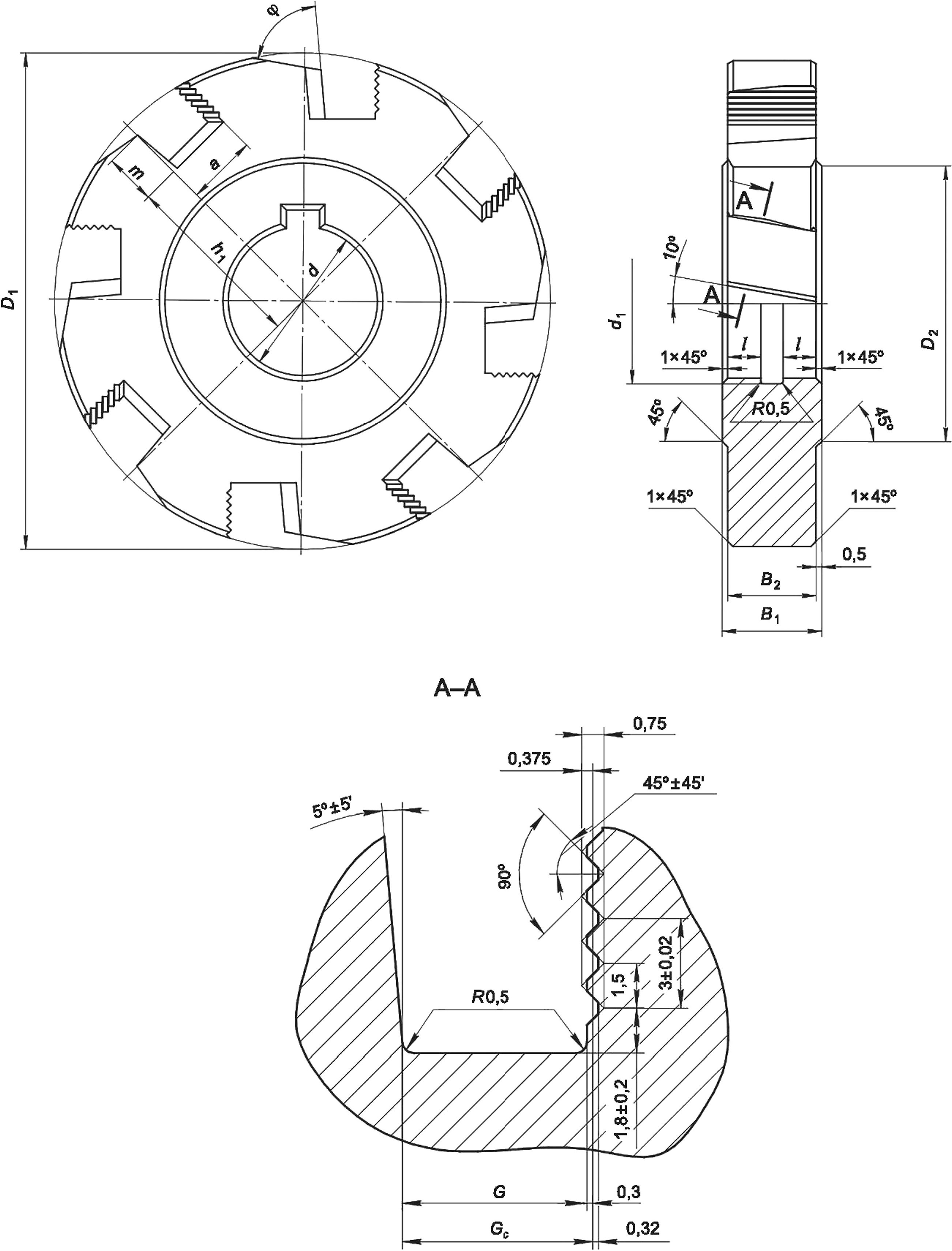

А.2 Конструктивные элементы корпусов приведены на рисунке А.2 и в таблице А.1.
Рисунок А.2
9
ГОСТ Р 72152—2025
Таблица А.1
Размеры в миллиметрах
^1 | о2 | в2 | di | / | G +0,07 | -0,07 | а ±0,5 | Л1 ±0,3 | т | Ф | |
90 | 50 | 12 | 9 | — | — | 10,9 | 11,2 | 13,0 | 29,8 | 11,0 | 80° |
16 | 13 | 12,9 | 13,2 | 15,0 | |||||||
18 | 16 | 28 | 6 | ||||||||
33 | |||||||||||
115 | 60 | 10 | 8 | — | — | 10,9 | 11,2 | 14,0 | 40,2 | 13,5 | |
14 | 11 | ||||||||||
16 | 14 | 12,9 | 13,2 | 16,0 | |||||||
21 | 19 | 33 | 7 | 14,9 | 15,2 | 18,0 | |||||
42 | |||||||||||
150 | 75 | 12 | 9 | — | — | 13,7 | 14 | 17,5 | 54,6 | 17,0 | |
16 | 13 | ||||||||||
18 | 16 | 42 | 6 | ||||||||
52 | |||||||||||
24 | 21 | 42 | 7 | 15,7 | 16 | 19,5 | |||||
52 | |||||||||||
170 | 75 | 10 | 8 | — | — | 13,7 | 14,0 | 18,5 | 61,6 | 17,0 | 75° |
14 | 11 | ||||||||||
16 | 14 | ||||||||||
20 | 19 | 42 | 6 | 15,7 | 16,0 | 20,5 | |||||
52 | |||||||||||
25 | 23 | 42 | 7 | 17,7 | 18,0 | 22,5 | |||||
52 | |||||||||||
188 | 90 | 10 | 8 | — | — | 13,7 | 14,0 | 19,0 | 71,6 | 19,0 | 80° |
12 | 11 | ||||||||||
15 | 14 | ||||||||||
20 | 19 | 52 | 7 | 15,7 | 16,0 | 21,0 | |||||
62 | |||||||||||
25 | 23 | 52 | 8 | 17,7 | 18,0 | 23,0 | |||||
62 |
10
ГОСТ Р 72152—2025
Окончание таблицы А. 1 Размеры в миллиметрах
Di | °2 | *1 | *2 | / | G +0,07 | Gc -0,07 | а ±0,5 | Л1 ±0,3 | т | Ф | |
212 | 90 | 10 | 9 | — | — | 17,7 | 18,0 | 22,5 | 81,5 | 19,0 | 70° |
14 | 13 | ||||||||||
17 | 16 | ||||||||||
23 | 21 | 52 | 7 | ||||||||
62 | |||||||||||
28 | 26 | 52 | 9 | 19,7 | 20,0 | 24,5 | |||||
62 | |||||||||||
238 | 90 | 12 | 9 | — | — | 17,7 | 18,0 | 23,5 | 94,5 | 19,0 | 80° |
14 | 13 | ||||||||||
17 | 16 | ||||||||||
23 | 21 | 52 | 7 | ||||||||
62 | |||||||||||
28 | 26 | 52 | 9 | 19,7 | 20,0 | 25,5 | |||||
62 | |||||||||||
300 | 90 | 12 | 11 | — | — | 17,7 | 18,0 | 26,0 | 124,8 | 19,0 | 75° |
15 | 14 | ||||||||||
20 | 19 | 52 | 6 | ||||||||
62 | |||||||||||
25 | 23 | 52 | 7 | 19,7 | 20,0 | 28,0 | |||||
62 | |||||||||||
32 | 30 | 52 | 9 | ||||||||
62 |
11
ГОСТ Р 72152—2025
УДК 621.914.22:006.354
ОКС 5.100.20
Ключевые слова: фрезы дисковые, трехсторонние, вставные ножи, твердый сплав, основные размеры
