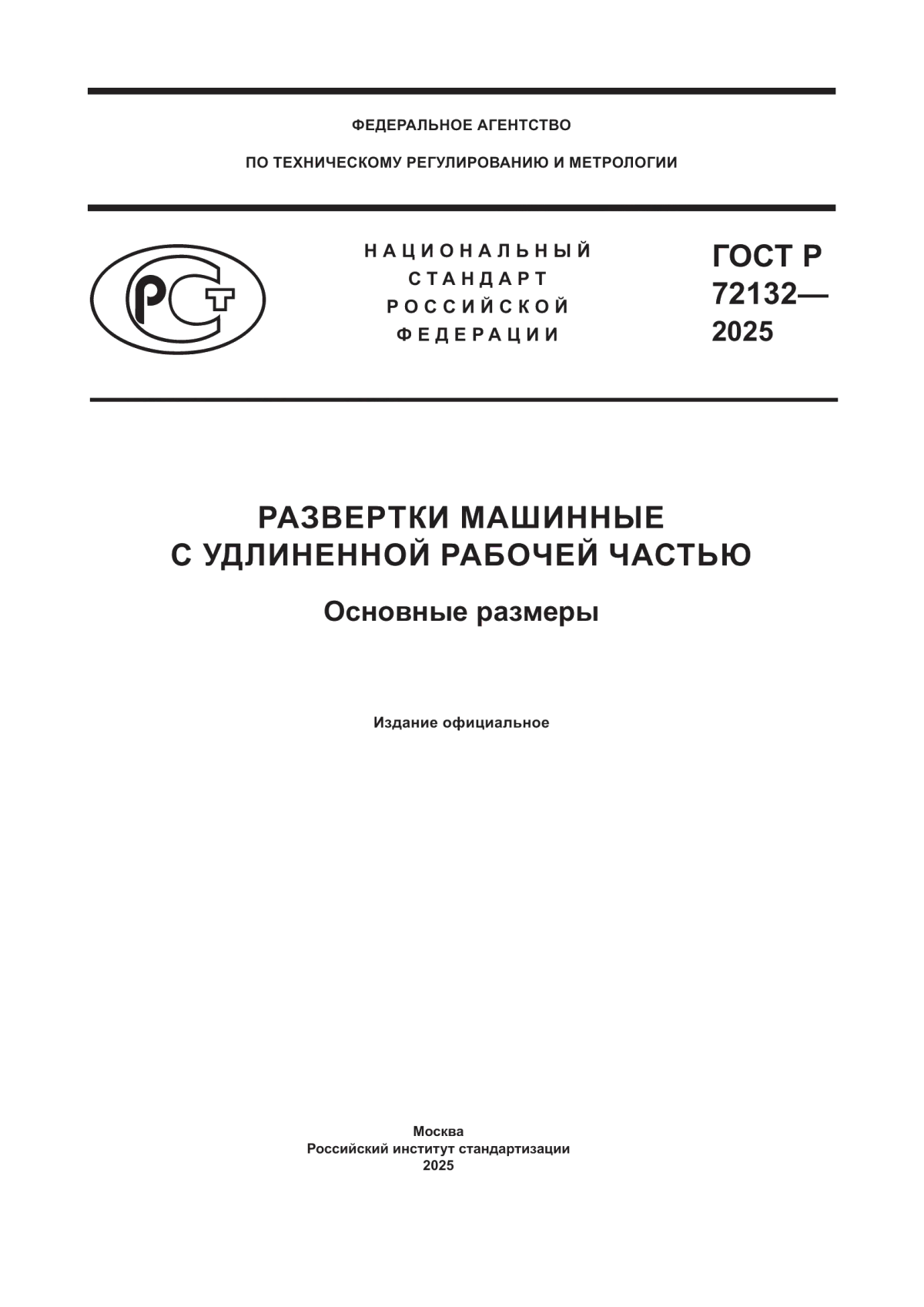

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСТ Р
72132—
2025
РАЗВЕРТКИ МАШИННЫЕ С УДЛИНЕННОЙ РАБОЧЕЙ ЧАСТЬЮ
Основные размеры
Издание официальное
Москва Российский институт стандартизации 2025
ГОСТ Р 72132—2025
Предисловие
1 РАЗРАБОТАН Акционерным обществом «ВНИИИНСТРУМЕНТ» (АО «ВНИИИНСТРУМЕНТ») и Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 095 «Инструмент»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2025 г. № 1202-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
©Оформление. ФГБУ «Институт стандартизации», 2025
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ Р 72132—2025
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РАЗВЕРТКИ МАШИННЫЕ С УДЛИНЕННОЙ РАБОЧЕЙ ЧАСТЬЮ
Основные размеры
Extralong machine reamers. Basic dimensions
Дата введения — 2026—07—01
1 Область применения
Настоящий стандарт распространяется на развертки с удлиненной рабочей частью с классами допусков по ГОСТ 13779, предназначенные для обработки отверстий через кондукторные втулки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7722 Развертки ручные цилиндрические. Конструкция и размеры
ГОСТ 13779 Развертки цилиндрические. Допуски на диаметр
ГОСТ 14034 Отверстия центровые. Размеры
ГОСТ 25557 (ИСО 246:1991) Конусы инструментальные. Основные размеры
ГОСТ Р 72046 Поводки инструмента с цилиндрическим хвостовиком. Основные размеры
ГОСТ Р 72133 Развертки цилиндрические. Технические условия
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Основные размеры
3.1 Развертки следует изготовлять двух типов:
1 — с цилиндрическим хвостовиком диаметрами от 3 до 10 мм включительно с числом зубьев z = 6;
2 — с коническим хвостовиком диаметрами от 7 до 50 мм включительно.
3.2 Основные размеры разверток типа 1 должны соответствовать указанным на рисунке 1 и в таблице 1.
Издание официальное
1
ГОСТ Р 72132—2025
Рисунок 1
Таблица 1
Размеры в миллиметрах
D | L | / | /-| ДЛЯ ф | d | |||
5° | 15° | 45° | |||||
3,0 | 80 | 25 | 2,0 | 1,0 | 22 | 3,0 | |
(3,2) | 3,2 | ||||||
(3,4) | 3,4 | ||||||
3,5 | 85 | 28 | 3,5 | ||||
(3,6) | 3,6 | ||||||
(3,8) | 3,8 | ||||||
4,0 | 90 | 32 | 4,0 | ||||
(4,2) | 4,2 | ||||||
4,5 | 95 | 36 | 4,5 | ||||
(4,8) | 4.8 | ||||||
5,0 | 100 | 40 | 5,0 | ||||
(5,2) | 5,2 | ||||||
5,5 | 105 | 45 | 5,5 | ||||
6,0 | 110 | 50 | 25 | 6,0 | |||
(6,3) | 6,3 | ||||||
(6,5) | 6.5 | ||||||
7,0 | 120 | 55 | 1,0 | 7,0 | |||
(7,5) | 7,5 | ||||||
8,0 | 125 | 60 | 28 | 8,0 | |||
(8,5) | 4,5 | 2,5 | 8,5 | ||||
9,0 | 130 | 70 | 9,0 | ||||
(9,5) | 9,5 | ||||||
10,0 | 140 | 80 | 10,0 | ||||
Примечание — Размеры, указанные в скобках, не предпочтительны для применения.
Пример условного обозначения развертки типа 1, диаметром 0 = 8 мм, класса допуска Н7, с ф = 15°, марки стали Р6М5:
Развертка 1—8Н7—15°—Р6М5 ГОСТ Р 72132—2025
2
ГОСТ Р 72132—2025
3.3 Основные размеры разверток типа 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
Рисунок 2
Таблица 2
Размеры в миллиметрах
D | L | / | 1] Для (р | Конус Морзе | Число зубьев | ||
5° | 15° | 45° | |||||
7,0 | 134 | 54 | 2,0 | 1,0 | 1,0 | 1 | 6 |
180 | 95 | ||||||
8,0 | 138 | 58 | |||||
185 | 100 | ||||||
(8,5) | 138 | 58 | 4,5 | 2,5 | |||
185 | 100 | ||||||
9,0 | 142 | 62 | |||||
190 | 105 | ||||||
(9,5) | 142 | 62 | |||||
190 | 105 | ||||||
10,0 | 146 | 66 | |||||
195 | 110 | ||||||
(10,5) | 146 | 66 | 8 | ||||
195 | 110 | ||||||
11,0 | 151 | 71 | |||||
200 | 120 | ||||||
(11,5) | 151 | 71 | |||||
200 | 120 | ||||||
12,0 | 156 | 76 | |||||
205 | 125 | ||||||
(13,0) | 156 | 76 | |||||
205 | 125 | ||||||
14,0 | 161 | 81 | |||||
215 | 130 | ||||||
3
ГОСТ Р 72132—2025
Продолжение таблицы 2 Размеры в миллиметрах
D | L | / | 1, ДЛЯ ф | Конус Морзе | Число зубьев | ||
5° | 15° | 45° | |||||
(15,0) | 181 | 81 | 4,5 | 2,5 | 1,0 | 2 | 8 |
215 | 130 | ||||||
16,0 | 187 | 87 | |||||
240 | 140 | ||||||
(17,0) | 187 | 87 | |||||
240 | 140 | ||||||
18,0 | 193 | 93 | |||||
255 | 150 | ||||||
(19,0) | 193 | 93 | |||||
255 | 150 | ||||||
20,0 | 200 | 100 | |||||
265 | 160 | ||||||
(21,0) | 200 | 100 | |||||
265 | 165 | ||||||
22,0 | 207 | 107 | |||||
275 | 170 | ||||||
(23,0) | 207 | 107 | |||||
275 | 170 | ||||||
24,0 | 242 | 115 | |||||
295 | 170 | ||||||
25,0 | 242 | 115 | 3 | ||||
310 | 180 | ||||||
(26,0) | 242 | 115 | |||||
310 | 180 | ||||||
(27,0) | 251 | 124 | |||||
310 | 180 | ||||||
28,0 | 251 | 124 | |||||
320 | 190 | ||||||
(30,0) | 251 | 124 | 10 | ||||
320 | 190 | ||||||
32,0 | 293 | 133 | 6,5 | 3,5 | 1,5 | 4 | |
360 | 200 | ||||||
(34,0) | 302 | 142 | |||||
360 | 200 | ||||||
4
ГОСТ Р 72132—2025
Окончание таблицы 2 Размеры в миллиметрах
D | L | / | 1] для ф | Конус Морзе | Число зубьев | ||
5° | 15° | 45° | |||||
(35,0) | 302 | 142 | 6,5 | 3,5 | 1,5 | 4 | 12 |
380 | 210 | ||||||
36,0 | 302 | 142 | |||||
380 | 210 | ||||||
(38,0) | 312 | 152 | |||||
40,0 | |||||||
(42,0) | |||||||
(44,0) | 323 | 163 | |||||
45,0 | |||||||
(46,0) | |||||||
(48,0) | 334 | 174 | |||||
50,0 | |||||||
Примечание — Размеры, указанные в скобках, не предпочтительны для применения.
Пример условного обозначения развертки типа 2, диаметром 0=16 мм, класса допуска Н7, длиной рабочей части I = 87 мм, с ф = 15°, марки стали Р6М5:
Развертка 2—16Н7—8 7—15—Р6М5ГОСТР 72132—2025
3.4 Размеры конусов Морзе — по ГОСТ 25557.
3.5 Центровые отверстия формы В или R — по ГОСТ 14034.
3.6 Цилиндрический хвостовик разверток допускается выполнять с поводком по ГОСТ Р 72046.
3.7 Предельные отклонения диаметров разверток — по ГОСТ 13779.
3.8 Профили канавок и неравномерная разбивка шагов зубьев разверток — по ГОСТ 7722.
3.9 Развертки с углом ф = 5° следует изготовлять по заказу потребителя.
3.10 Технические требования — по ГОСТ Р 72133.
5
ГОСТ Р 72132—2025
