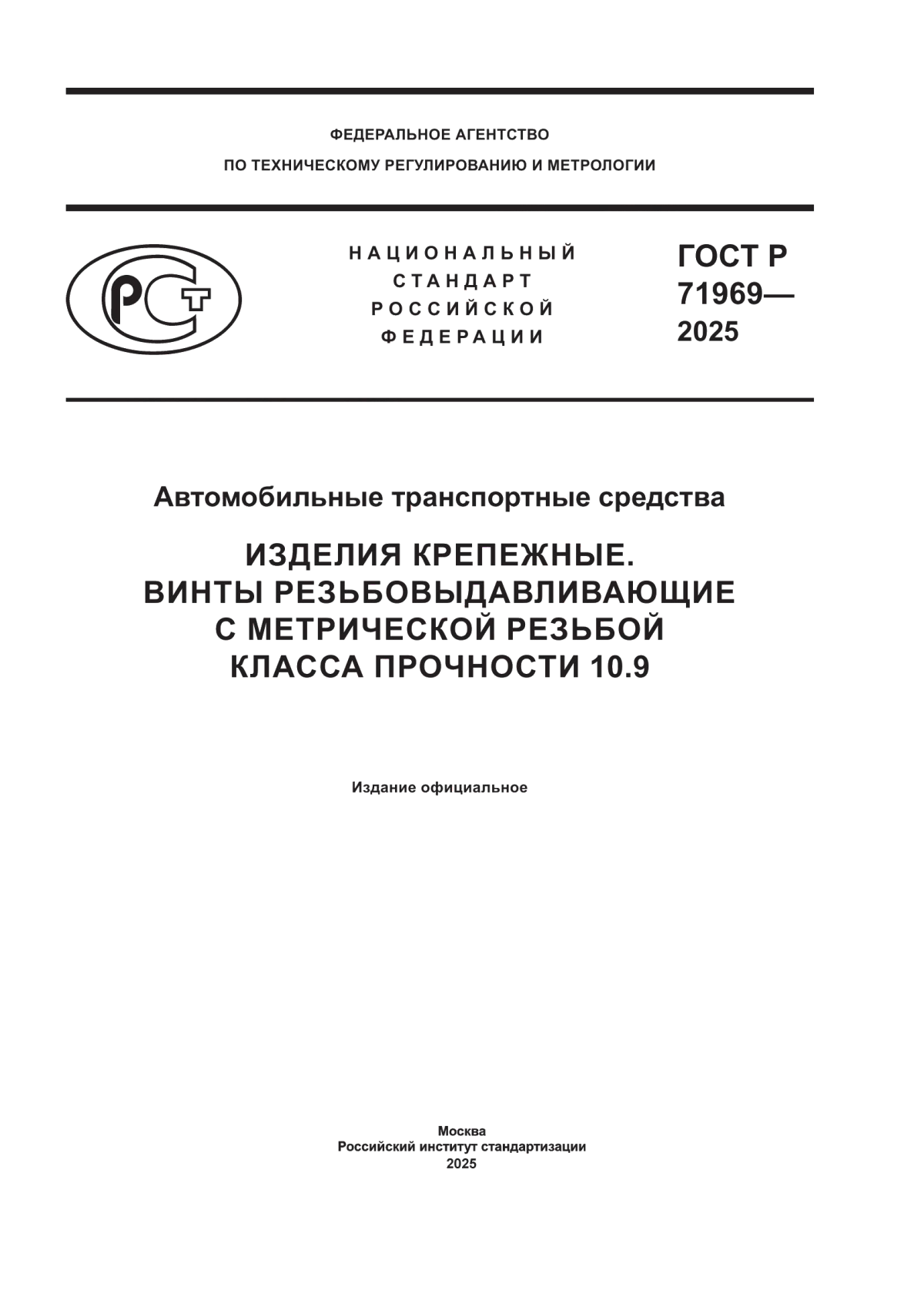

ГОСТ Р 71969-2025
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Автомобильные транспортные средства
ИЗДЕЛИЯ КРЕПЕЖНЫЕ. ВИНТЫ РЕЗЬБОВЫДАВЛИВАЮЩИЕ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ КЛАССА ПРОЧНОСТИ 10.9
Motor vehicles. Fasteners. Metric thread rolling screws of property class 10.9
ОКС 21.060.20
Дата введения 2026-05-01
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 056 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2025 г. № 117-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт устанавливает требования к резьбовыдавливающим винтам с метрической резьбой класса прочности 10.9.
Резьбовыдавливающие винты по настоящему стандарту формируют внутреннюю резьбу диаметром от 2,5 мм до 10 мм в материалах с максимальной твердостью 130 HV 10 или 124 НВ, которые подходят для метрической резьбы ИСО общего назначения.
Для применения винтов предусмотрены расчетные значения диаметров отверстий [1]*.
________________
* Поз. [1], [2] см. раздел Библиография, здесь и далее по тексту. - .
Примечание - Размеры, не включенные в настоящий стандарт, требуют индивидуального согласования.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 16093 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ ISO 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы
ГОСТ ISO 898-7 Механические свойства крепежных изделий. Часть 7. Испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальных диаметров от 1 до 10 мм
ГОСТ ISO 4042 Изделия крепежные. Электролитические покрытия
ГОСТ Р ИСО 4017 Винты с шестигранной головкой. Классы точности А и В
ГОСТ Р ИСО 10683 Изделия крепежные. Системы неэлектролитических цинк-ламельных покрытий
ГОСТ Р ИСО 15330 Изделия крепежные. Испытание на предварительную нагрузку для обнаружения водородного охрупчивания. Метод с применением параллельных несущих поверхностей
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Материалы
Резьбовыдавливающие винты по настоящему стандарту изготавливают из углеродистой или легированной стали в соответствии с требованиями ГОСТ ISO 898-1.
4 Механические свойства
4.1 Общие сведения
Согласно настоящему стандарту разрешается применять только те винты, у которых геометрия формы головки (особенно в случае приложения внутренней силы) обеспечивает соответствие требованиям класса прочности 10.9 по ГОСТ ISO 898-1 (в частности, минимальному уровню прочности).
ГОСТ ISO 898-1 используют без ограничений для винтов, соответствующих этому стандарту.
Должны быть выполнены все требования ГОСТ ISO 898-1 и ГОСТ ISO 898-7 для класса прочности 10.9.
Обзор минимальных разрушающих крутящих моментов и минимальных разрушающих сил при растяжении приведен в таблице 1.
4.2 Термическая обработка
