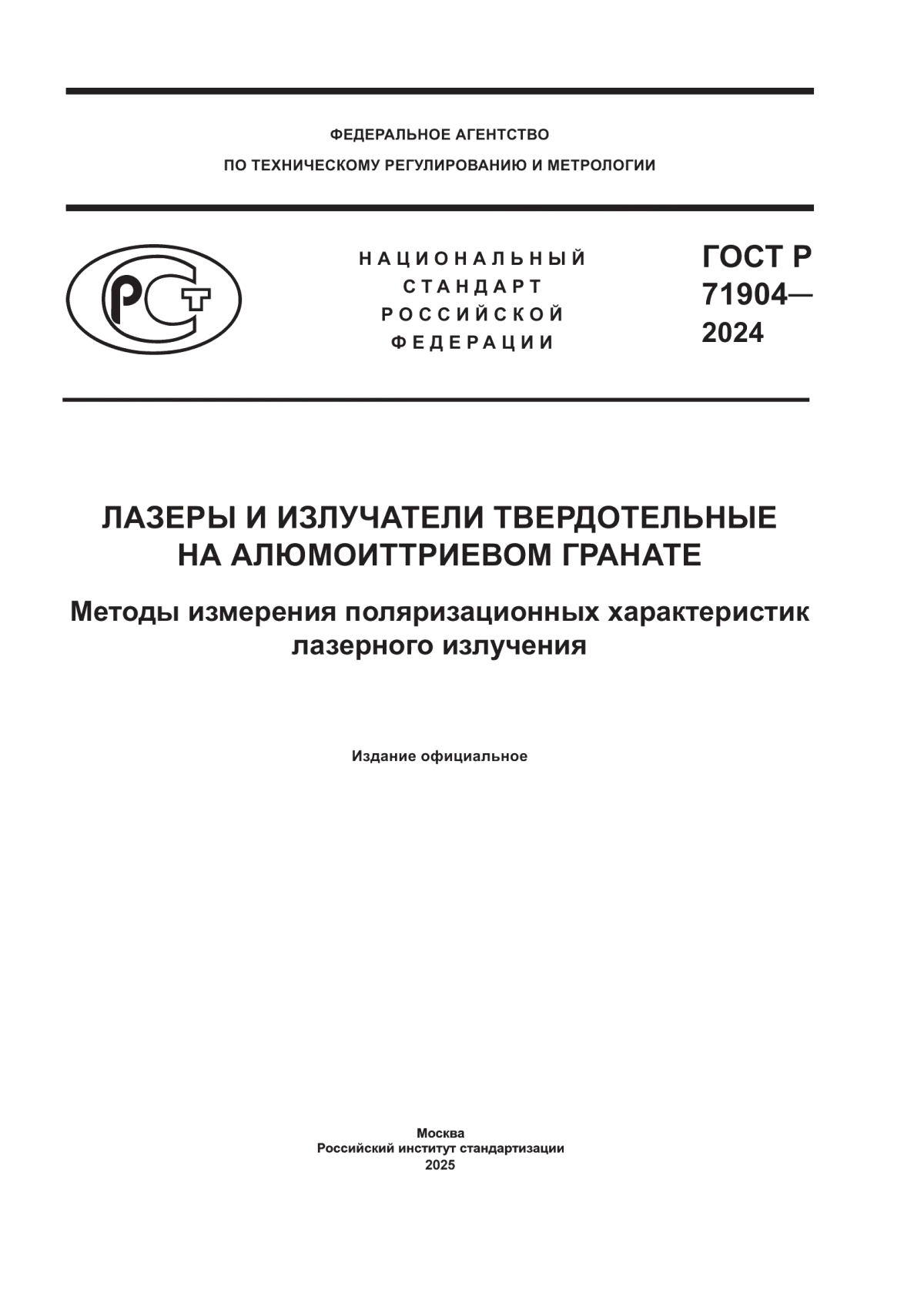

ГОСТ Р 71904-2024 Лазеры и излучатели твердотельные на алюмоиттриевом гранате. Методы измерения поляризационных характеристик лазерного излучения

ГОСТ Р 71904-2024

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЛАЗЕРЫ И ИЗЛУЧАТЕЛИ ТВЕРДОТЕЛЬНЫЕ НА АЛЮМОИТТРИЕВОМ ГРАНАТЕ

Методы измерения поляризационных характеристик лазерного излучения

Solid-state lasers and emitters on alumina-yttrium garnet. Methods for measuring the polarization characteristics of laser radiation

ОКС 17.080

17.220.20

31.080

Дата введения 2025-03-01

Предисловие

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт радиоэлектроники" (ФГБУ "ВНИИР")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 "Электронная компонентная база, материалы и оборудование"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 декабря 2024 г. № 1975-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

Настоящий стандарт распространяется на твердотельные лазеры и излучатели (на алюмоиттриевом гранате) импульсного режима с модуляцией добротности (далее - лазеры) и устанавливает методы измерения параметров, определяющих состояние поляризации лазерного излучения: параметров Стокса, степени поляризации, азимута эллиптически-поляризованного излучения, эллиптичности поляризации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9411 Стекло оптическое цветное. Технические условия

ГОСТ 17435 Линейки чертежные. Технические условия

ГОСТ 25786 Лазеры. Методы измерений средней мощности, средней мощности импульса, относительной нестабильности средней мощности лазерного излучения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Общие положения

Измерение параметров, определяющих состояние поляризации лазерного излучения, основано на измерении мощности лазерного излучения, прошедшего через анализатор, плоскость пропускания которого образует определенные углы с горизонтальным направлением или прошедшего через призму или четвертьволновую фазовую пластину (далее - фазовую пластину) и анализатор, плоскости пропускания которых имеют определенную относительную ориентацию.

Поляризационные характеристики лазерного излучения измеряют в многомодовом режиме работы лазера, если одномодовый режим не оговорен в эксплуатационной документации на лазер.

4 Аппаратура

4.1 Схема расположения средств измерений и вспомогательных устройств, применяемых при измерении поляризационных характеристик лазерного излучения, должна соответствовать приведенной на рисунке 1.

- пучок лазерного излучения;

- лазер;

- диафрагма;

- фазовая пластина или призма;

- анализатор;

- ослабитель;

- средство измерения энергии (мощности) лазерного излучения

Рисунок 1

4.2 Перечень средств измерений и вспомогательных устройств приведен в приложении А.

4.3 Диафрагма должна иметь отверстие диаметром не более 1 мм.

4.4 Фазовая пластина или призма должны обеспечивать преобразование линейно-поляризационного лазерного излучения в излучение с циркулярной поляризацией.

Погрешность измерения коэффициента пропускания фазовой пластины или призмы должна находиться в интервале ±5%.

4.5 Анализатор должен быть установлен в поворотном устройстве, позволяющем фиксировать его положение таким образом, чтобы плоскость пропускания располагалась горизонтально, вертикально, под углом 45° и 135° к горизонтали.

Погрешность, обусловленная неточностью определения угла поворота, должна находиться в интервале ±1%.

4.6 Ослабитель должен обеспечивать пропускание энергии (мощности) импульса лазерного излучения, значение которой не превышает верхний предел энергетического диапазона применяемого средства измерения.

4.7 Средства измерений энергии (мощности) лазерного излучения (далее - средства измерений) должны соответствовать ГОСТ 25786.

Погрешность средств измерений должна находиться в интервале ±8%.

5 Подготовка и проведение измерений

5.1 Устанавливают лазер на рельс и подготавливают его к работе в соответствии с эксплуатационной документацией.

5.2 Проводят юстировку, добиваясь, чтобы лазерное излучение проходило через отверстие диафрагмы диаметром не более 1 мм, которую сначала устанавливают на расстоянии 300 мм, а затем на расстоянии 1300 мм от входного экрана лазера.

Убирают диафрагму.

5.3 Лазерное излучение при подготовке измерений наблюдают с помощью визуализатора. Измерение расстояний проводят с помощью линейки.

5.4 Устанавливают ослабитель так, чтобы лазерное излучение проходило через его центральную часть.

5.5 Устанавливают средство измерений так, чтобы лазерное излучение попадало в его приемное окно и включают в соответствии с эксплуатационной документацией.

5.6 Устанавливают анализатор так, чтобы плоскость входной грани анализатора была перпендикулярна направлению распространения лазерного излучения, а направление пропускания было горизонтально.

5.7 Измеряют значение сигнала
