ГОСТ Р 59491-2021 Пункты фундаментальной астрономо-геодезической сети (ФАГС). Паспорт пункта

Обозначение:
ГОСТ Р 59491-2021
Наименование:
Пункты фундаментальной астрономо-геодезической сети (ФАГС). Паспорт пункта
Статус:
Принят
Дата введения:
12.01.2021
Дата отмены:
-
Заменен на:
-
Код ОКС:
07.040

Текст ГОСТ Р 59491-2021 Пункты фундаментальной астрономо-геодезической сети (ФАГС). Паспорт пункта

>

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ГОСТР 59491— 2021



НАЦИОНАЛЬНЫЙ

СТАНДАРТ РОССИЙСКОЙ

ФЕДЕРАЦИИ

ПУНКТЫ ФУНДАМЕНТАЛЬНОЙ АСТРОНОМО-ГЕОДЕЗИЧЕСКОЙ СЕТИ (ФАГС)

Паспорт пункта

Издание официальное

Москва Стандартинформ 2021

Предисловие

  • 1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «Стан-дартинформ»), Федеральным государственным бюджетным учреждением «Федеральный научно-технический центр геодезии, картографии и инфраструктуры пространственных данных» (ФГБУ «Центр геодезии, картографии и ИПД»)

  • 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 404 «Геодезия и картография»

  • 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2021 г. № 364-ст

  • 4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет ( www.gost.ru)

© Стацдартинформ. оформление. 2021

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ Р 59491—2021

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПУНКТЫ ФУНДАМЕНТАЛЬНОЙ АСТРОНОМО-ГЕОДЕЗИЧЕСКОЙ СЕТИ (ФАГС)

Паспорт пункта

Items of basic astronomical and geodetic network (BAGN). Passport of the item

Дата введения — 2021—12—01

  • 1 Область применения

Настоящий стандарт распространяется на пункты фундаментальной астрономо-геодезической сети (ФАГС). созданные в соответствии с ГОСТ Р 57374, и устанавливает требования к паспорту пункта.

  • 2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 22268 Геодезия. Термины и определения

ГОСТ Р 52928 Система спутниковая навигационная глобальная. Термины и определения

ГОСТ Р 53864 Глобальная навигационная спутниковая система. Сети геодезические спутниковые. Термины и определения

ГОСТ Р 57374 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических работ. Пункты фундаментальной астрономо-геодезической сети (ФАГС). Технические условия

РМГ 29 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии а сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная осыпка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение. е котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

  • 3 Термины, определения и сокращения

    • 3.1 Термины и определения

8 настоящем стандарте применены термины по ГОСТ Р 52928. ГОСТ Р 53864. ГОСТ 22268. РМГ 29.

Издание официальное

  • 3.2 Сокращения

В настоящем стандарте применены следующие сокращения:

гво ггс

  • — главная высотная основа России;

  • — государственная геодезическая сеть:

ГЛОНАСС ГНСС ГСК-2011 ГФГС РСДБ СК-95

  • — глобальная навигационная спутниковая система Российской Федерации;

  • — глобальная навигационная спутниковая система;

  • — геодезическая система координат 2011 года;

  • — государственная фундаментальная гравиметрическая сеть;

  • — радиоинтерферометрия со сверхдлинными базами;

  • — система геодезических координат 1995 года;

ФАГС BeiDou GALILEO GPS ID

  • — фундаментальная астрономо-геодезическая сеть:

  • — глобальная навигационная спутниковая система Китайской Народной Республики;

  • — глобальная навигационная спутниковая система Европейского Союза;

  • — глобальная навигационная спутниковая система Соединенных Штатов Америки;

  • — идентификатор пункта (четырехсимвольное обозначение названия пункта спутниковых измерений).

IRNSS

QZSS

SBAS

  • — региональная спутниковая система навигации Индии;

  • — квазизенитная спутниковая система дифференциальной коррекции Японии;

  • — системы дифференциальной коррекции.

  • 4 Общие сведения о пункте ФАГС

    • 4.1 Пункты ФАГС создают в соответствии с требованиями, установленными ГОСТ Р 57374.

    • 4.2 Пункты ФАГС подразделяются на постоянные и периодически действующие.

    • 4.3 Основными параметрами пунктов ФАГС являются:

  • • расстояние между пунктами;

  • - среднее квадратическое отклонение взаимного положения пунктов в плане и по высоте:

  • - среднее квадратическое отклонение определения геоцентрических координат пунктов.

  • 4.4 На всех центрах пункта ФАГС определяют координаты в системе ГСК-2011 и СК-95 и нормальную высоту, получаемую из нивелирования I и II класса.

  • 4.5 Каждый пункт ФАГС представляет собой локальную сеть, состоящую из системы центров:

  • • основного;

  • - одного или двух рабочих;

  • - двух контрольных;

  • - гравиметрического.

  • 4.6 Все вновь создаваемые пункты ФАГС закрепляют на местности специальными центрами, обеспечивающими их сохранность и устойчивость в плане и по высоте в течение длительного времени. Конструкция центра и пункта приведена в приложении А.

  • 4.7 Гравиметрический центр является пунктом государственной фундаментальной гравиметрической сети. Значения силы тяжести на гравиметрическом центре определяются абсолютными гравиметрами. Конструкция центра и пункта приведена в приложении А.

  • 4.8 Для выполнения наблюдений постоянно действующий пункт ФАГС должен быть оснащен:

  • - многочастотной геодезической спутниковой аппаратурой, работающей по сигналам спутников ГЛОНАСС и GPS (допускается дополнительное использование систем GALILEO. BeiDou, SBAS. OZSS, IRNSS);

  • - стандартом частоты и времени;

  • • аппаратурой для измерения метеорологических параметров;

  • - типом антенны «choke ring» со стабильностью фазового центра < 1 мм.

  • 5 Требования к содержанию и ведению паспорта пункта

    • 5.1 На каждый пункт ФАГС должен быть составлен паспорт в электронном и бумажном виде.

    • 5.2 Паспорт составляется организацией, ответственной за эксплуатацию пункта ФАГС.

    • 5.3 Паспорт содержит следующие данные:

  • - название пункта и его ID;

•местоположение (адрес пункта);

  • • ведомственную принадлежность пункта;

  • - источник электроснабжения (энергосистемы местных энергосбытовых организаций, автономное);

  • • контактную информацию ответственного лица;

  • • типы и число центров;

  • • типы и число контрольных центров;

■ высоту конструкции центра;

  • • графическую информацию об установленной антенне;

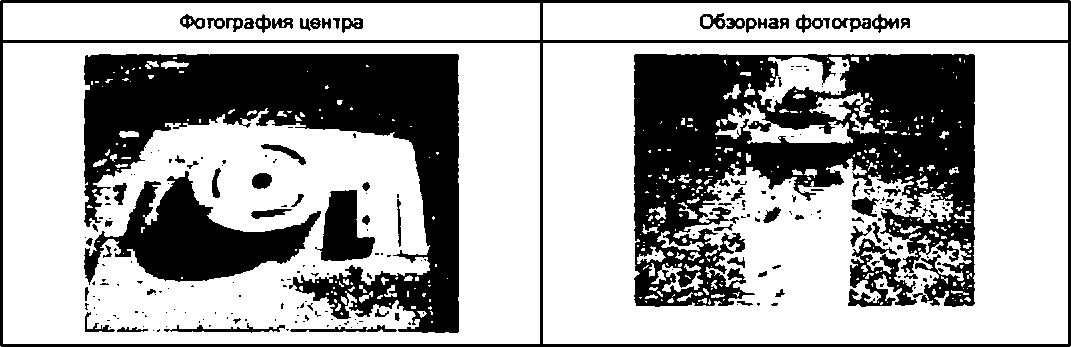

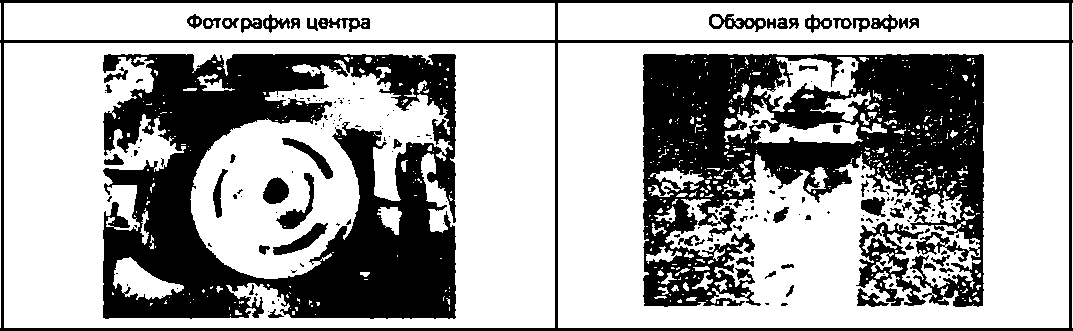

  • - фотографии рабочего центра с четырех сторон (север, юг. запад, восток);

  • - основание установки центра (грунт, крыша и др.);

  • • инженерно-геологические характеристики грунта;

  • - время сооружения центра;

  • - типы стандартов частоты и время их установки;

  • • температуру в помещении, где установлена приемная аппаратура;

  • - типы метеорологических датчиков и время их установки;

  • - типы и число приемников и антенн, их радионавигационные системы;

  • - длину кабеля, соединяющего приемник с антенной;

  • - значение геоцентрических координат основного, рабочего и контрольных центров пункта;

  • • значения приращений векторов базовых линий, соединяющих контрольные и основные центры, а также центры РСДБ. лазерной локации и других измерительных средств при их наличии;

  • - значение ускорения силы тяжести;

  • • нормальные высоты всех центров;

  • • схему препятствий и описание влияния активных помех на частотах, близких к спутниковым сигналам:

  • • схему препятствий, оказывающих влияние на прием сигнала от спутников ГНСС и точность измерений;

  • - сведения об установке охранных эон (учетный номер и дата внесения в информационную систему кадастровой недвижимости);

  • - лог-файл (при наличии).

  • 5.4 Форма (пример заполнения) паспорта приведена в приложении А.

  • 5.5 Внесение возможных изменений (замена аппаратуры, использование другого рабочего центра. сведения о выполненных контрольных геодезических привязках на пункте, изменения в схемах препятствий и т. п.) в паспорт пункта осуществляет лицо, ответственное за контроль и работу спутниковой геодезической аппаратуры.

Изменения вносятся путем записи в л. 17 паспорта и составлением, при необходимости, новых таблиц и схем (приложение А).

Все изменения должны быть внесены в электронный и бумажный паспорта.

Приложение А (обязательное)


Форма (пример заполнения) паспорта пункта ФАГС


ФЕДЕРАЛЬНАЯ СЛУЖБА ГОСУДАРСТВЕННОЙ РЕГИСТРАЦИИ. КАДАСТРА И КАРТОГРАФИИ

Федеральное государственное бюджетное учреждение «Федеральный научно-технический центр геодезии, картографии и инфраструктуры пространственных данных» (ФГБУ «Центр геодезии, картографии и ИПД»)

ПАСПОРТ Пункт фундаментальной астрономо-геодезической сети России «Москва»

(ID: CNG1)

Москва 2021 г.

  • 1. Название пункта и время создания: «Москва», 2000 г.

  • 2. Идентификатор рабочего(их) центров (ID): CNG1. CNG2. CNG3. CNG4.

  • 3. Назначение.

Предназначен, в составе государственной фундаментальной астрономо-геодезической сети (ФАГС), для установления и поддержания государственной геоцентрической геодезической системы координат на уровне современных и перспективных требований к точности, эфемеридного обеспечения спутников ГЛОНАСС для решения задач геодезии, а также для решения научно-технических и оборонных задач. Является пунктом государственной фундаментальной гравиметрической сети (ГФГС).

  • 4. Режим функционирования: постоянно действующий.

  • 5. Ведомственная принадлежность: Росреестр.

в. Местоположение (адрес пункта): Онежская ул., д. 26. Москва. Россия, 125413.

7. Контактная информация ответственного лица: ФГБУ «Центр геодезии, картографии и ИПД». начальник отдела космической геодезии, тел. (495)456-91-71.

8. Геодезические центры пункта.

Наименование

Значение и место расположения

Количество и типы центров

  • 1 основной центр (CND1). тип 187 во дворе ФГБУ «Центр геодезии, картографии и ИПД».

4 рабочих центра (CNG1. CNG2. CNG3. CNG4), тип (приложение 2). Центры CNG1. CNG2. CNG3 на крыше корпуса «2» и CNG4 на крыше корпуса «1» ФГБУ «Центр геодезии, картографии и ИПД».

  • 2 контрольных центра (CND2. CND3). тип 190.

2 ст. рп.: ст. рп. 5410 (153,219 м) в фундаменте корп. «1» и ст. рп 6329 (153.357 м) в фундаменте корп. «2».

Схема размещения центров (приложение 1).

Типы центров (приложение 2).

Схемы препятствий и описание влияния активных помех на частотах. близких к спутниковым сигналам (приложение 3)

Высота конструкции центра

Основной центр — 1,28 м Рабочие центры: — 1.05 м Контрольные центры — 1.28 м

Гравиметрический пункт

Корпус 2. цокольный этаж. комн. 110

Основание установки антенны

Рабочий центр: несущая стена

Инженерно-геологические характеристики грунта

Глины и суглинки

Время сооружения центра

Основной центр: 1995 г. Рабочий центр: 2000 г.

Температура в помещении приемной аппаратуры

(+20 ± 5} С

Атмосферное давление:

(84.0...106.7) кПа

Относительная влажность воздуха

не более 80 %

Спутниковая геодезическая аппаратура (типы, количество, серийные номера, используемые ГНСС)

Спутниковый приемник Javad Sigma (TRE 63ТН_4). № 00034 — один Антенна JAV_RiNGANT_G3T JAVC. 00084~— одна

ГНСС: ГЛОНАСС. GPS

Длина кабеля, соединяющего приемник с антенной

30м

Внешний стандарт частоты, время установки

41-76 (водородный, N9 26136). 2007 г. — один

Перечень пунктов ГТС и ГВО к которым выполнена привязка центров пункта ФАГС

  • 1. Фнд. рп. 14. I кл.

  • 2. Фнд. рп. 32. I кл.

  • 3. П. тр. Косово, 2 кл.

  • 4. П. тр.1258. 2 кл.

  • 5. Полигон Троице-Сельцо. PTS3

  • 9. Высотная привязка и закрепление отметок высот пункта.

II класс нивелирования от реперов ГВО. система высот Балтийская 1977. ст. рп 5410 (153,219 м) в фундаменте корп. 1 и ст. рп6329 (153.357 м).

  • 10. Размещение спутниковой аппаратуры. Комната 515, корпус «2».

  • 11. Метеорологическая аппаратура. Автоматическая метеостанция МК-14. №38. на крыше корпуса 2. 2007 г.

  • 12. Значения координат и нормальных высот центров пункта ФАГС

Значения геоцентрических координат (X. Y. Z) и геодезических координат (В. L. Н) в государственной геодезической системе координат ГСК-2011, а также нормальных высот (Н*1) основного, рабочих и контрольных центров пункта ФАГС.

I0

КООРДИНАТЫ (в системе ГСК-2011}

8(«N>)

Ц«6»»

Н.М

X. м

Y.M

Z. м

НТ м

CNG1

55*51'18.1»

37* 30'57.7»

192

2846194

2185226

5255558

177

CNG2

55*51'18.0»

37* 30'57.9»

193

2846196

2185232

5255556

177

CNG3

55* 5Т 17.8»

37* 30'57.6»

193

2846201

2185231

5255554

177

CNG4

55*51'22.4»

37* 30'51.6»

192

2846171

2185076

5255633

177

CND1

55* 51'20.0»

37* 30'57.8»

169

2846146

2185191

5255571

153

CND2

55*51'20.6»

37* 30' 56.93»

169

2846142

2185170

5255582

153

CND3

55*51'21.2»

37* 30' 56.1»

169

2846138

2185149

5255593

153

CND4

55*51'21.8»

37* 30' 55.3»

169

2846134

2185128

5255604

153

13. Значения приращений координат базовых линий в ГСК-2011

Ботовая линия

ДХ.М

AY. м

Ц. м

Длина, м

cnd1-cnd2

-1.041

-21,000

10.881

23.992

cnd1-cnd3

-8.103

-42,024

21.760

48.009

cnd1-cnd4

-12.157

-63.073

32.612

72.036

end1-eng1

48.081

36,836

-12.984

61.939

cnd1-cng2

49.830

41,372

-15.260

66.537

cnd1-cng3

54.562

40,220

-17.338

69.966

cnd1-cng4

24.505

-114.431

62.172

132.513

cnd2-cng1

52.120

57.830

-23.861

81.423

cnd3-cng1

56.181

78,852

-34.740

102.867

cnd4-cng1

60.230

99.904

-45.590

125.244

cng1-cng2

1.773

4.550

-2,254

5.370

cng1-cng3

6,492

3.391

-4,345

8,509

cng1-cng4

-23.575

-151,267

75.172

170.547

  • 14. Ускорение силы тяжести: 981570.694 мГал.

  • 15. Учет изменений в комплектации пункта ФАГС

(к изменениям относятся: замена или доукомплектация аппаратуры, смена рабочего центра, новые центры взамен уничтоженных, дополнительно созданные (репера) центры, изменения в схемах препятствий и т. п.)

Дата

Содержание

Подпись исполнителя

16. Лог-файл (приложение 4)

ПРИЛОЖЕНИЯ

Схема локальной сети пункта ФАГС «Москва*


Приложение 1



Приложение 2

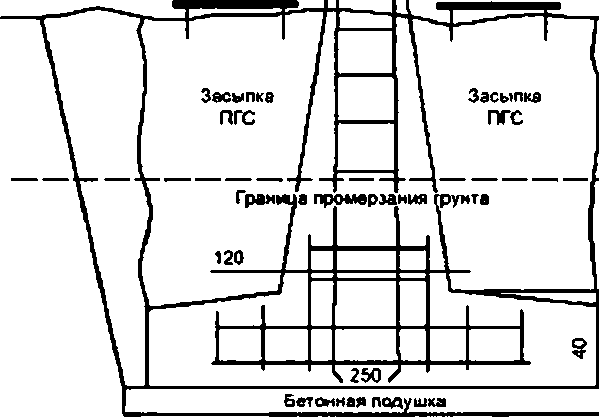

Тип центров CND1, CND2. CND3 и CND4 пункта ФАГС «Москва»

Размеры в сантиметрах

Арматура


Л13-15 мм


Цемтрироаочное


устройство 40


Стенной репер] "

Арматурные прутки 46-8 мм


3


(В Деревянный настил

300

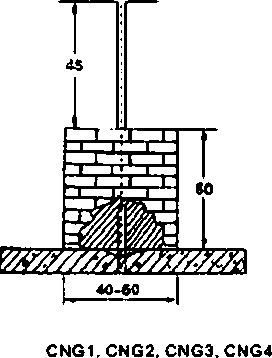

РАБОЧИЕ ЦЕНТРЫ

Размеры а сантиметрах


Приложение 3

Схемы препятствий и описание влияния активных помех на частотах, близких к спутниковым сигналам (на графиках по вертикали — угол места, по горизонтали — азимут).

Рабочий центр CNG1 (рабочие центры CNG2. CNG3 и CNG4 имеют аналогичные графики)

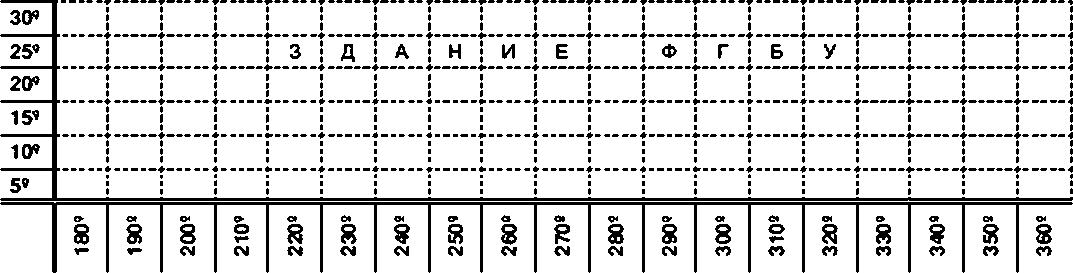

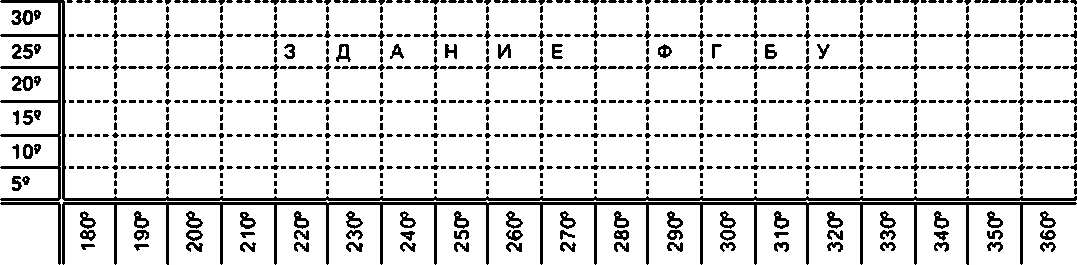

График препятствий для прохождения спутниковых сигналов

30»

1 1

1111

1111

1111

1 1

1

1111

1111

1111

1 1

1

25е

1 1

1

1111

1111

1111

1 1

1

1111

1111

1111

1 1

1

20’

1 1

1111

1111

1111

1 1

1

1111

1111 1111

1 1

1

15’

1 1

1

1111

1111 1111

1 1

1

1111

1111 1111

1 1

1

10’

: П

р

Е ■ П ; Я ; Т ; С

т

в

И ! Й

1 1 г» «-1 ;i|

1 1 А н

1 1

1 1

1

5’

1 1

&

о» О г»

в»

8

8

с*

9

8

с*

8

8

«0

8

ф-

8

ь

о

8

8

о-

8

с*

8

8

еа

8

о»

8

30’

1 1

1

25’

i а а

20’

а

1 а

15’

а 1

1

10’

П

р

Е

П

Я

Г

С

Т

В

И

Й

Н

Е

Т

а а а

5’

а а а

<081

& о»

200*

210»

&

СЧ сч

230»

sOVZ

&

■л сч

г> ю сч

6 сч

280»

290»

<008

310»

320»

«осе

&

350»

360»

Фотография центра

Обзорная фотография

Основной центр CND1

График препятствий для прохождения спутниковых сигналов

30’

1 1

1

25’

1 1

1

20’

1 1

1

15’

1 1

1

10’

п

р

Е

П

Я

Т

С

Т

В

И

Й

Н

Е

Т

1 1

1

5’

1 1

1

О* О

&

& сч

&

&

& ю

ь

и>

& ь.

& со

& о>

& о

«а о

& сч

&

140»

& ч>

& со

ь г*

& со

30»

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ■ 1 I I 1 I I ■ I I 1 1 1 1

1 1

1

25®

3

Д

a

H

И

E

Ф

Г

Б

у

1 1

1

20е

1 1 1 1 1 1 1 1 1 1 1 1 1 1 i 1 1 1 I 1 i | i i | i i i I 1 1 I 1 ■ ■ 1 i i 1 i 1 1

1 1

1

15®

i l l i i | | | i i i l i i

l l i 1 l i l 1 i i i i i l

1 1

1

10»

1 I ■ ■ ■ ■ ■ ■ I I ■ ■ ■ ■

i i i i i i i i i i i i i l

1 1

1

1 1 1 1 1 1 1 1 1 1 1 1

1 1

1

180»

t06l

&

8

210»

tOZZ

toz

tDVZ

250»

260®

eOZS

&

8

<068

300®

&

(088

330®

340®

350»

& 8

Фотография центра


Обзорная фотография



Контрольный центр CND2


График препятствий для прохождения спутниковых сигналов

30®

25®

20®

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

15®

10®

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

••« Г“* i 1 1 1 1 k> -- < н Г” i I1 k> •• 1 H Г~ i I ® I k~ — M •>- : i i Г" i c k- --1 Ы I I Г** i Iе i

1 1

1

1 1

1

&

& 4»

& C4

b w

&

& u>

& to

b b

r» co

& o>

o<

8

& о

8

е»

8

«<

8

8

«t

8

ca

8

©.

8

Контрольный центр CND3

График препятствий для прохождения спутниковых сигналов

30е

1 1

1

1 1

1

1 1

1 1

1 1

25’

1 1

1

i 1

1

i i

I I

I I

20е

1 1

1

I I

I I

I I

15е

1 1

1

I I

I I

1 1

10«

П

р

Е

П

Я

т

с

т

В

И

Й

: н

Е

т

I I

I I

I I

5е

1 1

1

&

&

& с*

& м

Ь

& ю

& ф

ь г*

& со

& о

100’

еОИ

120’

130»

о»

9

150’

с*

8

170’

о»

8 *•

Приложение 4


ЛОГ-файл

CNG1 Information Form

Roskartographia See Instructions at:

ftp://igscb.jpl.nasa.gov/pub/station/general/sitelog_lnstr.txt

0. Form

Prepared by (full name) : Vladimir Gorobets Date Prepared : 2008-09-01

Report Type : NEW

If Update:

Previous Site Log : (ssss_ccyynndd.log)

Modified/Added Sections : (n.n,n.n,

  • 1. Site Identification of the

Site Name

Four Character ID

Monument Inscription : IERS DOMES Number

CDP Number

Monument Description : Height of the Monument : Monument Foundation : Foundation Depth :

Marker Description

Date Installed

Geologic Characteristic : Bedrock Type

Bedrock Condition : Fracture Spacing

Fault zones nearby :

Distance/activity : Additional Information :

  • 2. Site Location Information

City or Town

State or Province

Country

Tectonic Plate

Approximate Position (ITRF X coordinate (m)

Y coordinate (m)

Z coordinate (m)

Latitude (N is *)

Longitude (E is *)

Elevation (m,eilips.) : Additional Information :

  • 3. GNSS Receiver Information

  • 3.1 Receiver Type

Satellite System

Serial Number

Firmware Version

Elevation Cutoff Setting :

GNSS Monument

Moscow CNG1

CNG1 (A4) STEEL STICK ON CONCRETE PILLAR/ROOF (m)

CONCRETE PILLAR ON THE ROOF

(m)

CENTRE OF STICK TOP 2008-04-01 BEDROCK METAMORPHIC

(FRESH/JOINTED/WEATHERED)

(1-10 ctn/11-50 cm/Sl-200 cm/over 200 cm)

(YES/NO/Name of the zone) (multiple lines) (multiple lines)


Moscow

RUSSIA Eurasian Plate


2846194.4

2185227.7

3255558.3 *555118.11 +373057.73

192.042

(multiple lines)


TPS ODYSSEY_E GPS-GLONASS AG4OU9R2N0G 2.4 10


3.2

3.3

3.4

3.x

4 .

4.1

4.2

Date Installed

Date Removed Temperature Stabiliz. Additional Information

: 2008-04-01

: 2010-06-07

{none or tolerance in degrees C) {multiple lines)

Receiver Type

JPS SIGMA

Satellite System

I

GPS+GLONASS

Serial Number

3VL2LSCP3ABD43W42WP4

Firmware Version

1

3.1.5 Apr,01,2010

Elevation Cutoff Setting

10

Date Installed

J

2010-06-07

Date Removed

2011-04-09

Temperature Stabiliz.

(none Or tolerance in degrees C)

Additional Information

{multiple lines)

Receiver Type

TR£_G3TH_4

Satellite System

GPS+GLONASS

Serial Number

3VL2LSCP3ABD43W42WP4

Firmware Version

1

3.1.5 Apr,01,2010

Elevation Cutoff Setting

10

Date Installed

1

2011-04-09

Date Removed

2019-05-12

Temperature Stabiliz.

{none or tolerance in degrees C)

Additional Information

{multiple lines)

Receiver Type

TRE_G3TH_4

Satellite System

GPS+GLONASS

Serial Number

3VL2LSCP3ABD43W42WP4

Firmware Version

1

3.6.15 Feb,05,2019

Elevation Cutoff Setting

10

Date Installed

1

2019-05-12

Date Removed

(CCYY-MM-DDThb:mmZ)

Temperature Stabiliz.

{none or tolerance in degrees C)

Additional Informat ion

{multiple lines)

Receiver Type

(A20, from rcvr_ant.tab; see instructions)

Satellite System

(GPS/GLONASS/GPS+GLONASS)

Serial Number

<A5>

Firmware Version

(All)

Elevation Cutoff Setting

{deg)

Date Installed

(CCYY-MM-DDThh:mmZ)

Date Removed

(CCYY-MM-DDThh:mm2)

Temperature Stabiliz.

(none or tolerance in degrees C)

Additional Information

{multiple lines)

GNSS Antenna Information

Antenna Type

JPSR£GANT_SD_E

Serial Number

1

RAOO36

Antenna Reference Point

BPA

Marker->ARP Up Ecc. (m)

0.0045

Marker->ARP North Ecc(m)

0.0000

Marker->ARP East Ecc(m)

1

0.0000

Alignment from True N

{deg; «■ is Olockwise/east)

Antenna Radome Type

I

NONE

Radome Serial Number

Antenna Cable Type

I

{vendor i type number)

Antenna Cable Length

(m)

Date Installed

2008-04-01

Date Removed

2010-06-07

Additional Information

{multiple lines)

Antenna Type

JAV_RINGANT_G3T JAVC

Serial Number

00084

Antenna Reference Point

BPA

Matker->ARP Up Bcc. (tn)

0.004S

Marker->ARP North Ecc(m)

0.0000

Marker->ARP East Ecc(mJ

0.0000

Alignment from True N

(deg; * is clockuise/east)

Antenna Radome Type

CONE

Radome Serial Number

Antenna Cable Type

(vendor ь type number)

Antenna Cable Length

(m)

Date Installed

2010-06-07

Date Removed

(CCYY-M4-DDThh:eenZ)

Additional Information

(multiple lines)

4.x Antenna Type

(A20, from rcvr_ant.tab; see instructions)

Serial Number

(A’, but note the first AS is used in SINEX)

Antenna Reference Point

(BPA/BCR/XXX from 'antenna.gra"; see instr.)

Marker->ARP Up Ecc. (m)

(F8.4)

Marker->ARP North Ecc (tn)

(F6.4)

Marker->ARP East Ecc(m)

(F8.4)

Alignment from True N

(deg; * is clockwise/east)

Antenna Radome Type

(A4 from rcvr_ant.tab; see instructions)

Radome Serial Number

Antenna Cable Type

(vendor ъ type number)

Antenna Cable Length

(m)

Date Installed

(CCYY-M4-DDThh:smZ)

Date Removed

(CCYY-M4-DDThh:scnZ)

Additional Information

(multiple lines)

S.

Surveyed Local Ties

S.x

Tied Marker Name

Tied Marker Usage

Tied Marker CDP Number

Tied Marker DOMES Number Differential Components dx (m) dy (m) dz (si)

Accuracy (sen)

Survey method Date Measured Additions1 In format ion

: (SLR/VLBI/LOCAL CONTROL/FOOTPRINT/etC)

: (A4)

: (A9)

from GNSS Marker to the tied monument (ITRS)

: (m)

: (m)

: (m)

: (on)

: (GPS CAMPAIGN/TRILATERATION/TRIANGULATION/etC)

: (CCYY->W-DDThh:smZ)

: (multiple lines)

6.

Frequency Standard

6.1 Standard Type Input Frequency Effective Dates Notes


: EXTERNAL RUKNAR CH1-1011/RUBY/ : 10 Mhz

: 2018-06-10

6.x

Standard Type Input Frequency Effective Dates Notes

: (INTERNAL or EXTERNAL H-MASER/CESIUM/etC)

: (if external)

: (CCYY-M4-DD/CCYY-MM-DD)

: (multiple lines)

7.

Collocation Information

7.x

instrumentation Type Status Effective Dates Notes

: (GPS/GLONASS/DORIS/PRARE/SLR/VLBI/TIME/etc)

: (PERMANENT/MOBILB)

: (CCYY-M4-DD/CCYY-M4-DD)

: (multiple lines)

8. Meteorological Instrumentation


  • 8.1.1 Humidity Sensor Model

Manufacturer

Serial Number

Data Sampling Interval : Accuracy (% rel h)

Aspiration

Height Diff to Ant Calibration date Effective Dates

Notes

  • 8.1. x Humidity Sensor Model

Manufacturer

Serial Number Data Sampling Interval : Accuracy (% rel h) : Aspiration Height Diff to Ant :

Calibration date

Effective Dates

Notes

  • 8.2.1 Pressure Sensor Model

Manufacturer

Serial Number Data Sampling Interval : Accuracy Height Diff to Ant Calibration date Effective Dates :

Notes

  • 8.2. x Pressure Sensor Model :

Manufacturer

Serial Number

Data Sampling Interval : Accuracy

Height Diff to Ant Calibration date

Effective Dates

Notes

  • 8.3.1 Temp. Sensor Model

Manufacturer Serial Number Data Sampling Interval : Accuracy Aspiration :

Height Diff to Ant

Calibration date

Effective Dates

Notes

  • 8.3. x Temp. Sensor Model

Manufacturer

Serial Number Data Sampling Interval : Accuracy

Aspiration Height Diff to Ant : Calibration date


MK-14-1


60 sec


(sec)

rel h>

(ONASPIRATED/NATURAL/FAN/etc)

<m)

(CCYY-MM-DD)

(CCYY-MM-DD/CCYY-MM-DD)

(multiple lines)

MK-14-1


60 sec 0.3 hPa


(see)

(hPa)

(m)

(CCYY-MM-DD)

(CCYY-MM-DD/CCYY-MM-DD)

(multiple lines)

MK-14-1


60 sec 0.25 deg C


(sec)

(deg C)

(UNASPIRATED/NATURAL/FAN/etc)

(m)

(CCYY-MM-DD)


Effective Dates Notes

  • 8.4.1 Water Vapor Radiometer Manufacturer Serial Number Distance to Antenna Height Diff to Ant Calibration date Effective Dates Notes

  • 8.4. x Water Vapor Radiometer

Manufacturer Serial Number Distance to Antenna Height Diff to Ant Calibration date Effective Dates Notes

  • 8.5. x Other Instrumentation

: (CCYY-M4-DD/CCYY-M4-DD) : (multiple lines)

(m)

(m)

(CCYY-JM-DD)

(CCYY-M4-DD/CCYY-»J-DD)

(multiple lines)

: (m)

: (m)

: (CCYY-M4-DD)

: (CCYY-M4-DD/CCYY-MM-DD)

: (multiple lines)

: (multiple lines)

  • 9. Local Ongoing Conditions Possibly Affecting Computed Position

  • 9.1.1 Radio Interferences : (TV/CELL PHONE ANTEHNA/RADAR/etc)

Observed Degradations : (SN RATIO/DATA GAPS/etc) Effective Dates : (CCYY-MM-DD/CCYY-W4-DD)

Additional Information : (multiple lines)

  • 9.1. x Radio Interferences : (TV/CELL PHONE ANTENNA/RADAR/etc)

Observed Degradations : (SN RATIO/DATA GAPS/etc) Effective Dates : (CCYY-M4-DD/CCYY-M4-DD)

Additional Information : (multiple lines)

  • 9.2.1 Multipath Sources : (METAL ROOF/DOME/VLBI ANTENNA/etc)

Effective Dates : (CCYY-M4-DD/CCYY-M4-DD)

Additional Information : (multiple lines)

  • 9.2. x Multipath Sources : (METAL ROOF/DOME/VLBI ANTENNA/etc)

Effective Dates : (CCYY-M4-DD/CCYY-M4-DD)

Additional Information : (multiple lines)

  • 9.3.1 Signal Obstructions : (TREES/BUILDLINGS/etc)

Effective Dates : (CCYY-MM-DD/CCYY-M4-DD)

Additional Information : (multiple lines)

  • 9.3. x Signal Obstructions : (TREES/BUILDLINGS/etc)

Effective Dates : (CCYY-MM-DD/CCYY-M4-DD)

Additional Information : (multiple lines)

  • 10. Local Episodic Effects Possibly Affecting Data Quality

    • 10.1 Date : (CCYY-M4-DD/CCYY-MM-DD)

Event : (TREE CLEARING/CONSTRUCTION/etc)

  • 10. x Date : (CCYY-M4-DD/CCYY-MM-DD)

Event : (TREE CLEARING/CONSTRUCTION/etc)

  • 11. On-Site, Point of Contact Agency Information

Agency : CNII OF GEODESY,AER.SURV.AND CART.

Preferred Abbreviation : TsNIIGAiK

Mailing Address

: Russia

Onezhskaya 26,Moscow,125413

Primary Contact

Contact Name

Alexey Lapshin

Telephone (primary)

*7-495-456-95-80

Telephone (secondary)

*7-

Fax

*7-495-456-95-80

E-mail

goroQgeod.ru

Secondary Contact

Contact Name Telephone (primary) Telephone (secondary) Fax E-mail

Additional Information

(multiple lines)

Responsible Agency (if different from 11.)

12.


13.


Agency

Preferred Abbreviation :

Mailing Address

Primary Contact

Contact Name

Telephone (primary)

Telephone (secondary)

Fax

E-mail

Secondary Contact

Contact Name

Telephone (primary)

Telephone (secondary)

Fax

E-mail

Additional Information : (multiple lines)

More Information

Hardcopy on File Site Map :

Site Diagram :

Horizon Mask :

Monument Description :

Site Pictures :

Additional Information :

Antenna Graphics with Dimensions

JPSREGANT_SD_E

•-------------------------♦ <--------------Plastic Housing for

/ ------------------- \ Antenna/Choke Ring

/ / ♦ \ \ <— 0.1196 L2

♦---------1. | * I 4-------+ <— 0.1060 LI

) 4------------------------------------------—----* ( <— O.xxxx TCR

/ I

t t

II

It

\+------------------------j-----

|4------------------... ---------------->1 <— O.xxxx BCR

X I

X !

\+——----x—-r-*/ <— 0.0000 BPA-ARP

JAV_RINGANT_G3T

--------- <__ 0.0614 /

/

♦-------------------------------------------------♦ <— 0.0410 TCR

I

I ♦------------------_♦

I IX /I

I I X / I

I | 4—x—► | | <— 0.0000 BAM-ARP

♦--------------,--------------------------------- <---0.0260 BCR

RXC-NRP

<— 0.3260

УДК 528.1:006.354

ОКС 07.040


Ключевые слова: пункт ФАГС. центр пункта ФАГС. основной центр пункта ФАГС. рабочий центр пункта ФАГС. контрольный центр пункта ФАГС. паспорт пункта ФАГС

Редактор З.Н. Киселева Технический редактор И.Е. Черепкова Корректор РА Ментова Компьютерная верстка Е.О. Асташима

Сдано о набор I9.0S.2021 Подписано в печать 03.06.202t. Формат 60*84%. Гарнитура Ариал. Усп. печ. л. 2.79. Уч.-над. л. 2.32.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единичном исполнении во . 117418 Москва. Нахимовский пр-т, д. 3t. к. 2. www.90slinfo.ru info@gostnfo.ru

Поможем с курсовой, контрольной, дипломной
1500+ квалифицированных специалистов готовы вам помочь
