Текст ГОСТ 25645.137-86 Поле магнитное межпланетное. Пространственно-временные характеристики нерегулярного поля

Цена 3 I

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

ПОЛЕ МАГНИТНОЕ МЕЖПЛАНЕТНОЕ

ПРОСТРАНСТВЕННО-ВРЕМЕННЫЕ ХАРАКТЕРИСТИКИ НЕРЕГУЛЯРНОГО ПОЛЯ

ГОСТ 25645.137-86

Издание официальное

ИСПОЛНИТЕЛИ

С. И- Авдюшин, д-р техн. наук; Ю. А. Винтенко, канд. техн. наук; Е. В. Горчаков, д-р физ.-мат. наук; В. И. Домрин, канд. физ.-мат. наук; Е. Г. Еро-шенко, канд. физ.-мат .наук; Г. А. Жеребцов, д-р физ.-мат. наук; И. П. Иваненко, д-р физ.-мат. наук; В, А. Коваленко, канд. физ.-мат. наук; Н. П. Коржов, Е. Н. Лесновский, канд. техн. наук; С. А. Мартьянов, канд. физ.-мат. наук; В. В. Мигулин, чл.-кор. АН ССС3; И. Я. Ремизов, канд. техн. наук; Н. М Руднева, канд. физ.-мат. наук; П. М. Свидский, канд. физ.-мат. наук; Л. Н. Степанова; И. Б. Теплое, д-р физ.-мат. наук; М. В. Терновская, канд. физ.-мат. наук

СОГЛАСОВАНО с Государственной службой стандартных спра-вочных данных (протокол от 11 ноября 1985 г. № 22)

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27 марта 1986 г. № 715

УДК 629.78 : 006.354 Группа Т27

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОЛЕ МАГНИТНОЕ МЕЖПЛАНЕТНОЕ

Пространственно-временные характеристики нерегулярного поля

Interplanetary magnetic field. Space-time features of irregular field

гост

25645.137-86

ОКСТУ 0080

Постановлением Государственного комитета СССР по стандартам от 27 марта 1986 г. № 715 срок введения установлен

с 01.07.87

1. Настоящий стандарт устанавливает пространственно-временные характеристики нерегулярного межпланетного магнитного поля (ММП) в плоскости эклиптики на гелиоцентрических расстояниях от 0,5 до 1,5 астрономических единиц (а. е.).

Стандарт предназначен для использования в расчетах при определении условий функционирования технических устройств в космическом пространстве и для оценки времени диффузии частиц высоких энергий в межпланетном пространстве.

2. Пространственно-временньгми характеристиками нерегулярного ММП являются зависимости спектральной плотности магнитной индукции нерегулярного ММП от координат и времени в диапазоне частот колебаний от 10-5 до 1 Гц.

3. Индукцию нерегулярного ММП Bst(r, t) в сферической гелиоцентрической системе координат представляют в виде радиальной BSr (г, t)t меридиональной В& (г, t) и азимутальной В? (г, t) составляющих.

4. Спектральные плотности составляющих индукции нерегулярного ММП определяют по формулам:

_* оо _» .

Рг(г, t,f)^2 \Bsr\r, t) В?{г, t+т) e^dz, (1)

О

Рв(г,

t, Г)=ЦВ${г,

0

t) Вfj(г, t+*)e2*lPdv,

(2)

Издание официальное Перепечатка воспрещена

©Издательство стандартов, 1986

2—2189

Р/r, г,/)=2~<(Г, t) <(Г, t+x)eWdz, (3)

о

где Рг(г, /, f); Ре (г, t, /); Я,р (г, t, f) —спектральные плотности: составляющих индукции нерегулярного ММП, нТл2/Гц; f — частота колебаний, Гц; т — время между измерениями, с;

г — радиус-вектор точки наблюдения, а. е.; t — время, с.

5. Спектральную плотность отклонения абсолютного значения индукции ММП от абсолютного значения индукции регулярного»

ММП Рв (г, t, f), нТл2/Гц, вычисляют по формуле

где Вг (г, t) —абсолютное значение индукции ММП, нТл;

В (г, t) — абсолютное значение индукции регулярного ММП* нТл.

6. Для определения условий функционирования устройств спектральные плотности составляющих ММП вычисляют по формулам:

технических.

нерегулярного

PM, t, f)=c,(t) (“7)2A(y),

(5)

Яе (г, t, Л=С*У) ^ ,

(6)

Р<? (Я t, /)=**(*) (^гУ*(уУ »

(7)

где v, к — показатели степени; в расчетах принимаютг v= 1— 2 со средним значением v=l,5;

£ = ],0--],3 со средним значением k=l,2;

rQ — гелиоцентрическое расстояние, равное 1 а. е.;

f0 — фиксированная частота колебаний, равная 1 Гц;

cr(t), ce (tf), су (f) —коэффициенты пропорциональности.

При оценочных расчетах, проводимых на ранних стадиях проектирования технических устройств, следует учитывать характерные зависимости спектральных плотностей составляющих нерегулярного ММП от частоты колебаний, приведенные в справочном приложении.

7. Спектральную плотность отклонения абсолютного значения индукции ММП от абсолютного значения индукции регулярного ММП вычисляют по формуле

Рв(г, t, Л=Св(о(^)“(А)\ (8)

8. Коэффициенты св(0» МО» cv (0» се (0» нТл2/Гц, определяют из условий:

с (А ^ OI2

~ (тУШтК

*st

cr(t)=

[Вг (Г, о]2

ce(t)=

[Be (г, t) J2

мо=

[В, (г, /)1*

(9)

(Ю)

(П)

(12)

пде fmin — минимальная частота колебаний, равная 10-5 Гц; fmax—максимальная частота колебаний, равная 1 Гц.

При оценочных расчетах принимают cv(t)=ce(t)= —^— cr(t), где МО и св(0 выбирают из следующих диапазонов:

2-10e<MO<3*107 нТл2/Гц, Ы0в<Св(0<1,5-107 нТл2/Гц.

9. При частотах /^Й-Ю-Ч'ц нерегулярное ММП поляризовано в плоскости эклиптики.

При частотах 2-10-3 Гц нерегулярное ММП поляризовано в плоскости, перпендикулярной вектору индукции регулярного ММП В (г, t).

10. Частота колебаний f связана с пространственным масштабом нерегулярного ММП L зависимостью, вычисляемой по формуле

L—k-- (,3>

где V — средняя скорость солнечного ветра, м/с, — по ГОСТ 25645.130—86. Время усреднения берется в зависимости от частоты колебаний /.

ПРИЛОЖЕНИЕ

Справочное

ХАРАКТЕРНЫЕ ЗАВИСИМОСТИ СПЕКТРАЛЬНЫХ ПЛОТНОСТЕЙ СОСТАВЛЯЮЩИХ НЕРЕГУЛЯРНОГО ММП

На черт. I—3 представлены характерные зависимости спектральных плотностей составляющих нерегулярного ММП Pr, Р$ Р <р от частоты, усредненные

за месяц.

На черт. 4 представлены характерные зависимости спектральной плотности: нерегулярного ММП Рв от частоты, усредненные за месяц.

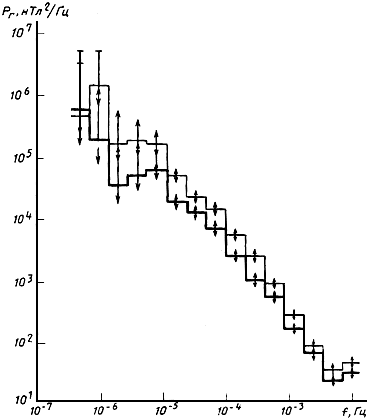

Рг,нТлг/Гц

Черт. 1

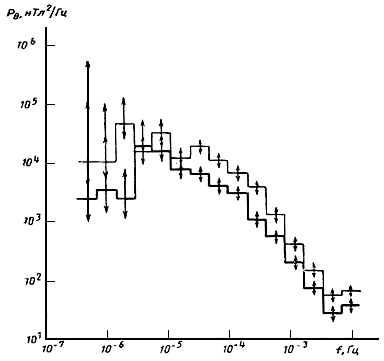

Рв,»Тл2/Гч

Черт. 2

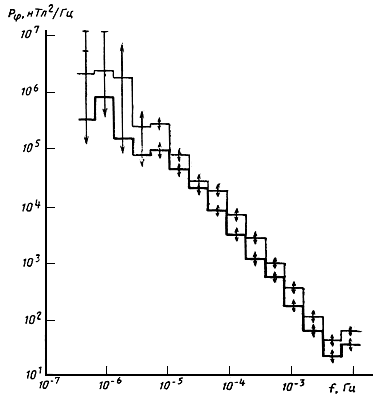

Рф,нТлг/Гц,

f, Гц

Черт. 3

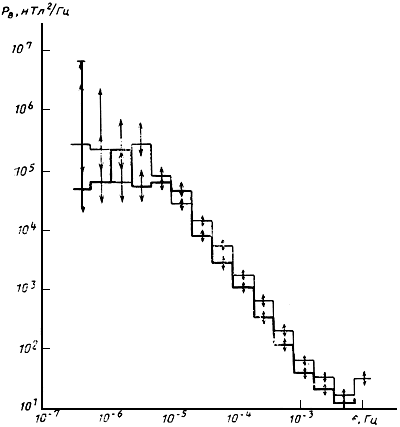

Рв,нТлг/Гц

Примечания:

L Тонкая линия соответствует 1 а.е.

2. Толстая линия соответствует 1,5 а.е

3, Вертикальные стрелки — пределы погрешностей измерений.
