ГОСТ 21.507-81 Система проектной документации для строительства. Интерьеры. Рабочие чертежи

Обозначение: ГОСТ 21.507-81
Наименование: Система проектной документации для строительства. Интерьеры. Рабочие чертежи
Статус: Действует
Дата введения: 01/01/1982
Дата отмены: -
Заменен на: -
Код ОКС: 01.100.30
Скачать PDF: ГОСТ 21.507-81 Система проектной документации для строительства. Интерьеры. Рабочие чертежи.pdf
Скачать Word:ГОСТ 21.507-81 Система проектной документации для строительства. Интерьеры. Рабочие чертежи.doc

Текст ГОСТ 21.507-81 Система проектной документации для строительства. Интерьеры. Рабочие чертежи



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ИНТЕРЬЕРЫ

РАБОЧИЕ ЧЕРТЕЖИ

ГОСТ 21.507-81 (СТ СЭВ 4410-83)

Издание официальное

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР Москва

УДК 74.4:721.011.8:006.3S4

СТАНДАРТ

СОЮЗА

Группа Ж01 ССР

ГОСУДАРСТВЕННЫЙ

Система проектной документации для строительства

ИНТЕРЬЕРЫ Рабочие чертежи

System of design documents for construction.

Interiors. Working drawings

ГОСТ

21.507-81* *

(CT СЭВ 4410—83)

Постановлением Государственного комитета СССР по делам строительства от 2 апреля 1981 г. N9 48 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону

1.    Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей архитектурных решений интерьеров производственных и вспомогательных зданий всех отраслей промышленности и народного хозяйства.

Стандарт полностью соответствует СТ СЭВ 4410—83.

(Измененная редакция, Изм. № 1).

2.    Необходимость разработки рабочих чертежей архитектурных решений интерьеров устанавливается заданием на проектирование.

3.    Рабочие чертежи архитектурных решений интерьеров выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

4.    В состав рабочих чертежей архитектурных решений интерьеров включают:

рабочие чертежи, предназначенные для выполнения отделочных работ внутри здания (основной комплект рабочих чертежей марки АИ);

чертежи элементов интерьеров, не вошедших в состав рабочих чертежей других марок; ведомость потребности в материалах;

образцы колеров (при отсутствии номеров цвета по картотеке цветовых эталонов в стандартах или ТУ).

5.    В состав основного комплекта рабочих чертежей марки АИ, как правило, включают: общие данные по рабочим чертежам;

планы этажей здания;

виды и развертки внутренних поверхностей стен; планы полов и потолков; фрагменты планов, видов и разверток; шаблоны;

схемы технологических и санитарно-технических коммуникаций с опознавательной и сигнальнопредупреждающей окраской;

ведомость отделки помещений; спецификацию.

Состав основного комплекта может быть уточнен в зависимости от особенностей интерьеров.

6.    Общие данные по рабочим чертежам выполняют по ГОСТ 21.102—79.

В состав общих данных по рабочим чертежам в дополнение к данным, предусмотренным ГОСТ 21.102—79, включают ведомость отделочных и лакокрасочных материалов и, при необходимости, указания по отделочным работам.

7.    Ведомость отделочных и лакокрасочных материалов составляют по форме, приведенной на черт. 1. В графах ведомости указывают:

а) в графе «№ цвета по проекту» порядовый номер цвета, принятый в рабочих чертежах марки АИ;

Издание официальное    Перепечатка воспрещена

* Переиздание (март 1987 г.) с Изменением № 1, утвержденным в июле 1986 г. (ИУС 11—86).

® Издательство стандартов, 1987

б)    в графе «Наименование й обозначение материала» — наименование отделочного или лакокрасочного материала, его марку или тип по стандарту или ТУ и обозначение стандарта или ТУ;

в)    в графе «Наименование и номера эталонов цвета» — принятое по стандарту или ТУ наименование цвета отделочного или лакокрасочного материала и его номер по картотеке цветовых эталонов. При отсутствии номера цвета по картотеке цветовых эталонов в стандартах или ТУ номер цвета в графе не проставляют;

г)    в графе «Кол.» — количество отделочных или лакокрасочных материалов каждого цвета;

д)    в графе «Примечание» — дополнительные данные, например, единицы измерения, если они приняты не в штуках; ссылка на альбом образцов колеров.

Ведомость отделочных и лакокрасочных материалов

№ цвета по проекту

Наименование п обозначение материала

Наименование и номера эталонов цвета

Кол.

Примечание

I

'

6 min

i

ZO

_ 70

63

10

22

- --- - — ---

185

Черт. 1

Запись отделочных и лакокрасочных материалов в ведомости производят по разделам, соответствующим различным видам материалов. Наименование разделов записывают в графу «Наименование и обозначение материала» в виде заголовков и подчеркивают.

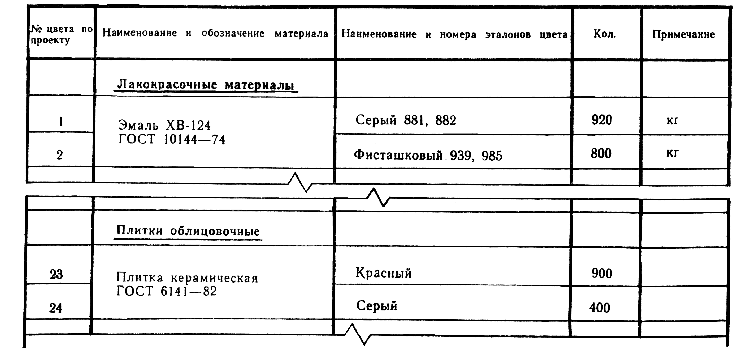

Пример заполнения ведомости отделочных и лакокрасочных материалов приведен на черт. 2.

Ведомость отделочных и лакокрасочных материалов

JSfff цвета по проекту

Наименование и обозначение материала

Наименование и номера эталонов цвета

Кол.

Примечание

Лакокрасочные материалы

1

Эмаль ХВ-124

Серый 881 у 882

920

кг

2

ГОСТ 10144-74

Фисташковый 939, 985

800

кг

v—

Плитки облицовочные

23

Плитка керамическая

Красный

900

24

ГОСТ 6141-82

Серый

400

Черт. 2

8.    Планы этажей выполняют в масштабах, предусмотренных ГОСТ 21.501—80. Виды и развертки внутренних поверхностей стен выполняют в масштабах 1:50— 1:500 по ГОСТ 2.302—68.

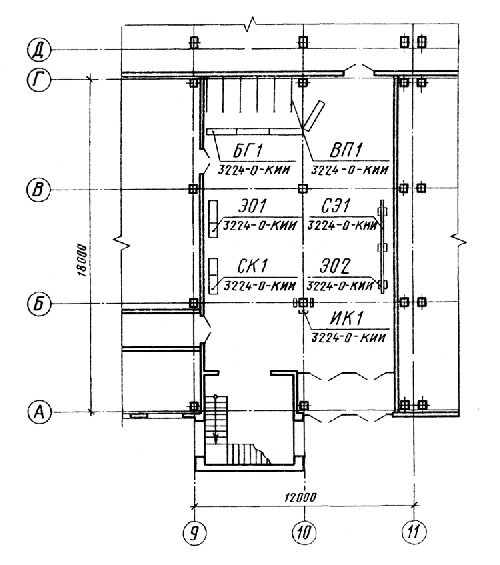

9.    На планах этажей (черт. 3), видах (черт. 5) и развертках внутренних поверхностей стен и их фрагментах указывают (черт. 4):

координационные оси здания, расстояния между ними и крайними осями;

подъемно-транспортное оборудование;

мебель;

элементы монументально-декоративного оформления;

марки (позиции ) элементов интерьера, не учтенных в основных комплектах рабочих чертежей других марок;

границы участков пола (на планах этажей при отсутствии плана полов) и стен (на видах и развертках внутренних поверхностей стен), различных по материалу, цвету и рисунку;

номер цвета поверхности элементов интерьера по проекту;

ссылки на фрагменты.

На планах этажей, кроме того, указывают обозначения и ограждения проходов и проездов, расположение мебели, внутреннего озеленения, а также наименования или номера помещений и технологических участков по ГОСТ 21.501—80.

(Измененная редакция, Изм. № 1).

10.    Планы полов и потолков выполняют в масштабах 1:20— 1:100 по ГОСТ 2.302—68.

Черт. 3

п WcTf

3.600

Ik

О ООО

3L

8

г

18

28

28

© © © (£

Черт. 5

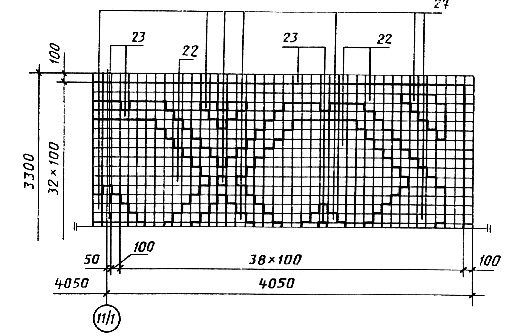

11. На планах полов и их фрагментах (черт. 6) указывают: координационные оси здания;

рисунок покрытия пола или ссылки на соответствующие фрагменты плана полов; номер цвета покрытия пола.

Допускается рисунок пола выявлять сплошной толстой линией, ограничивающей контуры элементов рисунка, или штриховкой элементов сплошной тонкой линией.

24

(Измененная редакция, Изм. №1).

12.    На планах потолков (черт. 7) указывают:

координационные оси здания;

размещение и марки светильников, решеток вентиляционных устройств и других элементов потолков, не учтенных в основных комплектах рабочих чертежей других марок.

13.    Масштабы фрагментов планов, видов, разверток и разрезов принимают по ГОСТ 2.302—68 с учетом сложности чертежа.

14.    Шаблоны выполняют, как правило, в масштабе 1:1.

15.    Номер цвета поверхности элемента интерьера на планах и их фрагментах, видах и развертках указывают арабскими цифрами на полке линии-выноски (черт. 8а и б).

Допускается от одной полки проводить две и более линии-выноски (черт. 9).

Номер преобладающего цвета поверхностей элементов допускается не наносить на чертежах, а оговаривать его в общих указаниях.

Отделку поверхностей штукатуркой, окраской, оклейкой обоями и другими материалами, которые практически не влияют на толщйну конструкций, не изображают.

Отделку поверхностей облицовкой из материалов, влияющих на толщину конструкций, например: камнем, деревом, металлическими и керамическими материалами, изображают на планах и в разрезах, выполненных в масштабе М1:50 и мельче, одной сплошной тонкой линией независимо от количества слоев. Выносные надписи к многослойной отделке наносят по ГОСТ 21.105—79.

Высоту облицовки допускается указывать в плане в круглых скобках (черт. 9а). Если облицовка начинается не от уровня пола, то, кроме того, допускается перед скобками указывать расстояние от уровня пола до низа облицовки (черт. 96).

(Измененная редакция, Изм. № 1).

16.    Ведомость отделки помещений выполняют по форме 1 ГОСТ 21.501—80 с учетом следующего:

в графах «Вид отделки» дополнительно указывают номер цвета по проекту в соответствии с ведомостью отделочных и лакокрасочных материалов или, при наличии чертежа, на котором указаны номера цвета, приводят ссылку на этот чертеж. Например: «Окраска — цвет № 2»; «Плитка керамическая — цвет № 17» или «См. черт. 5».

В ведомости отделки помещений, при необходимости, приводят дополнительные графы, в которых указывают рекомендуемые цвета окраски технологического оборудования.

В примечании под таблицей делают запись: «Номера цвета и соответствующий материал отделки см. ведомость отделочных и лакокрасочных материалов в общих данных по рабочим чертежам».

С. 6 ГОСТ 21.S07—81

2

а

Черт. 9а

Черт. 96

17. Спецификацию к рабочим чертежам основного комплекта марки АИ выполняют по форме 1 или 2 ГОСТ 21.104—79.

В спецификацию включают элементы интерьера, не учтенные в спецификациях к рабочим чертежам основных комплектов других марок.

L8. Ведомость потребности в материалах выполняют по ГОСТ 21.109—80.

В ведомость включают материалы, потребные для выполнения отделочных работ и изготовления элементов интерьера и не учтенные в ведомостях потребности в материалах, выполненных по рабочим чертежам основных комплектов других марок.

19.    Образцы колеров (цвета), принятых в рабочих чертежах основного комплекта марки АИ, выполняют на листах размерами 52X148 мм. На оборотной стороне каждого образца указывают наименование и номер цвета по проекту.

Листы с образцами колеров брошюруют в порядке возрастания номеров в виде альбома.

20.    Альбом образцов колеров должен иметь титульный лист, который является первым листом альбома. На титульном листе (черт. 10) указывают:

наименование министерства или ведомства, в систему которого входит организация, разработавшая образцы колеров, и наименование этой организации;

наименование предприятия, в состав которого входит здание; наименование здания; наименование и обозначение альбома; год выпуска альбома.

На обратной стороне титульного листа (черт. 11) помещают фамилии, подписи начальника отдела (сектора) и исполнителей, а также дату подписания документа.

Госстрой СССР Промстройпроект Волжский автомобильный завод Прессовый корпус

ОБРАЗЦЫ КОЛЕРОВ 3260—ОК 1976 г.

Черт. 10

(должность)

_____ (фамилия) (подпись)

_(дата)

(должность)

_(фамилия)

(подпись)

_(дата)

Черт. 11

Редактор В. М. Лысен^ина Технический редактор В. Н. Прусакова Корректор И. И. Гаврищук

Сдано в наб. 29.12.86 Подп. в печ. 27-04.87 1,0 уел. печ. л, 1.25 уел. кр.-отт. 0,70 уч.-изд. л.

Тираж 20000 Цена 5 коп.

Ордена «Знак Почета» Издательство стандартов, 123840, Москва, ГСП, Новопресненский пер.. 3.

Калужская типография стандартов, ул. Московская 256. Зак. 1809
