ГОСТ 2.316-68 Единая система конструкторской документации. Правила нанесения на чертежах надписей, технических требований и таблиц

ГОСТ 2.316-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА НАНЕСЕНИЯ НА ЧЕРТЕЖАХ НАДПИСЕЙ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ И ТАБЛИЦ

Издание официальное

Москва

Стандартинформ

2007

Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 1 от 17 января 2002 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UA, UZ [коды альфа-2 по MK (ИСО 3166) 004]

МЕЖГО СУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ПРАВИЛА НАНЕСЕНИЯ НА ЧЕРТЕЖАХ НАДПИСЕЙ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ И ТАБЛИЦ

Unified system for design documentation.

Rules for placing of inscriptions, technical data and tables on drawings

MKC 01.080.30

ГОСТ

2.316-68

Взамен

ГОСТ 5292—60 в части разд. VI и приложения, ГОСТ 3453-59 в части разд. VI

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1968 г. № 832.

Дата введения установлена    01.01.71

1.    Настоящий стандарт устанавливает правила нанесения надписей, технических требований и таблиц на чертежи изделий всех отраслей промышленности.

(Измененная редакция, Изм. № 3).

2.    Кроме изображения предмета с размерами и предельными отклонениями, чертеж может содержать:

а)    текстовую часть, состоящую из технических требований и (или) технических характеристик;

б)    надписи с обозначением изображений, а также относящиеся к отдельным элементам изделия;

в)    таблицы с размерами и другими параметрами, техническими требованиями, контрольными комплексами, условными обозначениями и т. д.

3.    Выполнение основной надписи чертежа должно производиться в соответствии с требованиями ГОСТ 2.104-2006 и ГОСТ 2.109-73.

4.    Текстовую часть, надписи и таблицы включают в чертеж в тех случаях, когда содержащиеся в них данные, указания и разъяснения невозможно или нецелесообразно выразить графически или условными обозначениями.

5.    Содержание текста и надписей должно быть кратким и точным. В надписях на чертежах не должно быть сокращений слов, за исключением общепринятых, а также установленных в стандартах и указанных в приложении к настоящему стандарту.

6.    Текст на поле чертежа, таблицы, надписи с обозначением изображений, а также надписи, связанные непосредственно с изображением, как правило, располагают параллельно основной надписи чертежа.

7.    Около изображений на полках линий-выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета, например указания о количестве конструктивных элементов (отверстий, канавок и т. п.), если они не внесены в таблицу, а также указания лицевой стороны, направления проката, волокон и т. п.

8.    Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (черт. 1а).

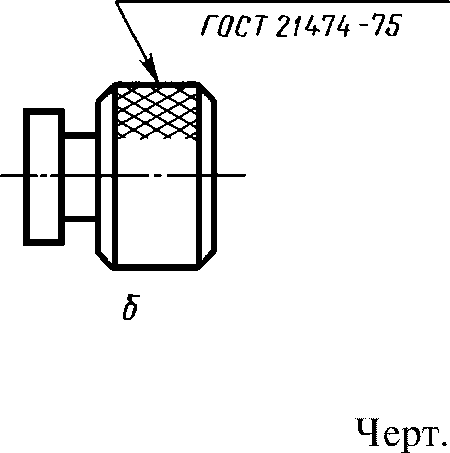

Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (черт. 16, в).

Издание официальное

Перепечатка воспрещена

Издание (август 2007 г.) с Изменениями М 1, 2, 3, утвержденными в июле 1980 г., марте 1989 г., декабре 2002 г. (ИУС 11—80, 7—89, 3—2003).

© Стандартинформ, 2007

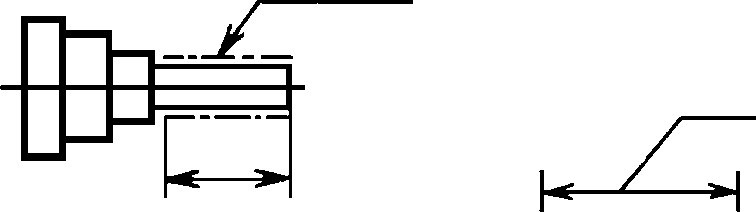

На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (черт. 1г).

Лицебая сторона

а

Рифление сетчатое 1

4-6... 52HRC

в    г

(Измененная редакция, Изм. № 1).

9. Линии-выноски должны не пересекаться между собой, быть непараллельными линиям штриховки (если линия-выноска проходит по заштрихованному полю) и не пересекать, по возможности, размерные линии и элементы изображения, к которым не относится помещенная на полке надпись.

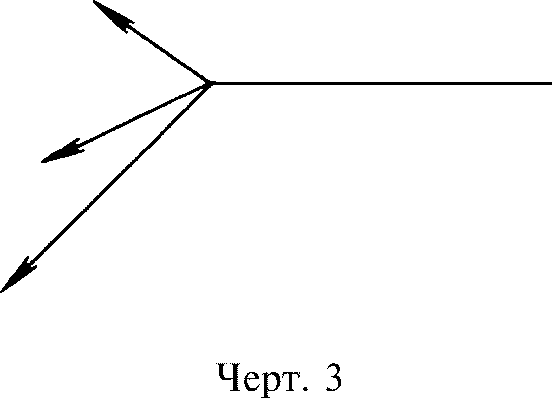

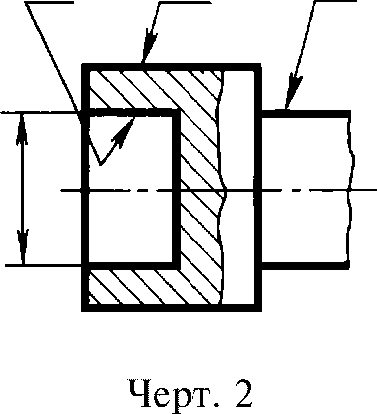

Допускается выполнять линии-выноски с одним изломом (черт. 2), а также проводить от одной полки две и более линии-выноски (черт. 3).

10.    Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, располагаемых над полкой линии-выноски и под ней.

11.    Текстовую часть, помещенную на поле чертежа, располагают над основной надписью.

Между текстовой частью и основной надписью не допускается помещать изображения,

таблицы и т. п.

На листах формата более А4 допускается размещение текста в две и более колонки. Ширина колонки должна быть не более 185 мм.

На чертеже оставляют место для продолжения таблицы изменений.

(Измененная редакция, Изм. № 3).

12.    На чертеже изделия, для которого стандартом установлена таблица параметров (например, зубчатого колеса, червяка и т. п.), ее помещают по правилам, установленным соответствующим стандартом. Все другие таблицы размещают на свободном месте поля чертежа справа от изображения или ниже его и выполняют по ГОСТ 2.105—95.

13.    Технические требования на чертеже излагают, группируя вместе однородные и близкие по своему характеру требования, по возможности в следующей последовательности:

а)    требования, предъявляемые к материалу, заготовке, термической обработке и к свойствам материала готовой детали (электрические, магнитные, диэлектрические, твердость, влажность, гигроскопичность и т. д.), указание материалов-заменителей;

б)    размеры, предельные отклонения размеров, формы и взаимного расположения поверхностей, массы ит. п.;

в)    требования к качеству поверхностей, указания об их отделке, покрытии;

г)    зазоры, расположение отдельных элементов конструкции;

д)    требования, предъявляемые к настройке и регулированию изделия;

е)    другие требования к качеству изделий, например: бесшумность, виброуетойчивоеть, самоторможение ит. д.;

ж)    условия и методы испытаний;

з)    указания о маркировании и клеймении;

и)    правила транспортирования и хранения;

к)    особые условия эксплуатации;

л)    ссылки на другие документы, содержащие технические требования, распространяющиеся на данное изделие, но не приведенные на чертеже.

14.    Пункты технических требований должны иметь сквозную нумерацию. Каждый пункт технических требований записывают с новой строки.

15.    Заголовок «Технические требования» не пишут.

16.    В случае, если необходимо указать техническую характеристику изделия, ее размещают отдельно от технических требований, с самостоятельной нумерацией пунктов, на свободном поле чертежа под заголовком «Техническая характеристика». При этом над техническими требованиями помещают заголовок «Технические требования». Оба заголовка не подчеркивают.

17.    При выполнении чертежа на двух и более листах текстовую часть помещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся указания, приведенные в текстовой части.

Надписи, относящиеся к отдельным элементам предмета и наносимые на полках линий-выносок, помещают на тех листах чертежа, на которых они являются наиболее необходимыми для удобства чтения чертежа.

18.    Для обозначения на чертеже изображений (видов, разрезов, сечений), поверхностей, размеров и apjrnx элементов изделия применяют прописные буквы русского алфавита, за исключением букв И, О, X, Ъ, Ы, Ь.

Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков независимо от количества листов чертежа. Предпочтительно обозначать сначала изображения.

В случае недостатка букв применяют цифровую индексацию, например: «А»; «Ац>; «А₂»; «Б—Б»; «Б|—Бр>; «Б₂—Б₂».

Буквенные обозначения не подчеркивают.

(Измененная редакция, Изм. № 3).

19.    Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза.

20.    Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают непосредственно после надписи, относящейся к изображению, например:

А — А (1:1); Б (5:1); А (2:1).

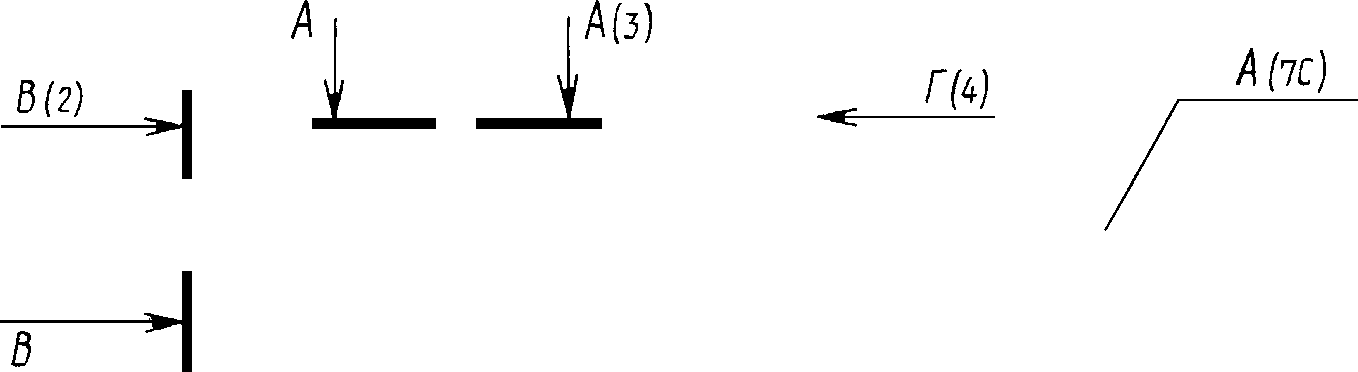

Если на чертеже отыскание дополнительных изображений (сечений, разрезов, дополнительных видов, выносных элементов) затруднено вследствие большой насыщенности чертежа или выполнения его на двух и более листах, то у обозначения дополнительных изображений указывают номера листов или обозначения зон, на которых эти изображения помещены (черт. 4).

Черт. 4

В этих случаях над дополнительными изображениями у их обозначений указывают номера листов или обозначения зон, на которых дополнительные изображения отмечены (черт. 5).

А-А (1:2)Q(1)    Г(2) AM (2С)

Черт. 5

21. (Исключен, Изм. № 3).

ПРИЛОЖЕНИЕ

ПЕРЕЧЕНЬ ДОПУСКАЕМЫХ СОКРАЩЕНИИ СЛОВ, ПРИМЕНЯЕМЫХ В ОСНОВНЫХ НАДПИСЯХ, ТЕХНИЧЕСКИХ ТРЕБОВАНИЯХ И ТАБЛИЦАХ НА ЧЕРТЕЖАХ И СПЕЦИФИКАЦИЯХ

Примечание. Сокращения, отмеченные знаком «*», применяют только в основной надписи. ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 3).
