ГОСТ 13439-68 Шайбы конические для станочных приспособлений. Конструкция

Обозначение:
ГОСТ 13439-68
Наименование:
Шайбы конические для станочных приспособлений. Конструкция
Статус:
Действует
Дата введения:
01.01.1969
Дата отмены:
-
Заменен на:
-
Код ОКС:
25.060.99

Текст ГОСТ 13439-68 Шайбы конические для станочных приспособлений. Конструкция


ГОСТ 13439-68*

Группа Г27
7019-0410



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ШАЙБЫ КОНИЧЕСКИЕ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ


Конструкция


Cone washers for machine retaining devices.
Design*

________________

* Измененная редакция, Изм. N 2.



Дата введения 1969-01-01

УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 2 января 1968 г. Срок введения установлен с 01.01.69

ПРОВЕРЕН в 1980 г. Срок действия продлен до 01.01.90**

______________

** Ограничение срока действия снято постановлением Госстандарта СССР от 16.05.89 N 1239 (ИУС N 8, 1989 год). - .

ВЗАМЕН ГОСТ 3391-57 в части типа Б

* ПЕРЕИЗДАНИЕ (январь 1987 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9-1980 г.)

ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие постановлением Государственного комитета СССР по стандартам от 16.05.89 N 1234 c 01.01.1990

Изменение N 2 внесено изготовителем базы данных по тексту ИУС N 8, 1989 год

1. Конструкция и размеры конических шайб должны соответствовать указанным на чертеже и в таблице.

Чертеж. (Измененная редакция, Изм. N 2).

Размеры в мм

Обозна- чение шайб

Применяемость

Под стержень диаметром

Масса, кг

7019-0411

6

12

11

7

2,8

0,002

0412

8

17

16

10

3,5

0,004

0413

10

21

20

12

4,2

0,007

0414

12

24

22

15

5,0

0,010

0415

16

30

28

19

6,2

0,019

0416

20

36

33

24

7,5

0,026

0417

24

44

41

28

9,5

0,056

0418

30

56

52

35

12,0

0,126

0419

36

68

64

42

15,0

0,222

0420

42

78

74

48

18,0

0,365

7019-0421

48

92

85

56

22,0

0,641

Пример условного обозначения конической шайбы под стержень диаметром 6 мм:

Шайба 7019-0411 ГОСТ 13439-68

(Измененная редакция, Изм. N 1).

2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

(Измененная редакция, Изм. N 2).

3. Твердость - 41,5…46,5 НRС.

(Измененная редакция, Изм. N 2).

4. Предельные отклонения размеров: Н14, h14, .

(Измененная редакция, Изм. N 1, 2).

5. (Исключен, Изм. N 1).

6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.

(Измененная редакция, Изм. N 2).

7. Маркировать по ГОСТ 18160-72.

8. Примеры применения конических шайб указаны в справочном приложении.

(Введен дополнительно, Изм. N 2).

ПРИЛОЖЕНИЕ
Справочное

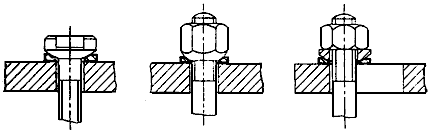

Примеры применения конических шайб
