ГОСТ ISO 17769-1-2014
Группа Г82
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НАСОСЫ ЖИДКОСТНЫЕ И УСТАНОВКИ
Основные термины, определения, количественные величины, буквенные обозначения и единицы измерения
Часть 1
Жидкостные насосы
Liquid pumps and installations. General terms, definitions, quantities, letter symbols and units. Part 1. Liquid pumps
МКС 23.080
Дата введения 2015-09-01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Российской ассоциацией производителей насосов (РАПН) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 245 "Насосы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Беларусь | BY | Госстандарт Республики Беларусь |
Киргизия | KG | Кыргызстандарт |
Молдова | MD | Молдова-Стандарт |
Россия | RU | Росстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 августа 2015 г. N 1106-ст межгосударственный стандарт ГОСТ ISO 17769-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 17769-1:2012* Liquid pumps and installation - General terms, definitions, quantities, letter symbols and units - Part 1: Liquid pumps (Насосы и установки жидкостные. Общие термины, определения, величины, буквенные обозначения и единицы. Часть 1. Жидкостные насосы).
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. - .
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 115 "Насосы" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии (Росстандарт).
В стандарт внесены следующие редакционные изменения:
- термин "надкавитационный напор" заменен на "кавитационный запас" в целях соблюдения принятой терминологии;
- термин "эффективность" заменен на "коэффициент полезного действия" в целях соблюдения принятой терминологии;
- в 2.2.8.1-2.2.8.3 добавлены сноски, описывающие существующие расхождения в вычислениях и оценке описываемых величин;
- в 2.1.2.2, 2.1.5.5, 2.1.5.5.1, 2.1.5.5.2, 2.1.8.1-2.1.8.6 и 2.3.3.1-2.3.3.3 добавлены сноски, описывающие различия в использовании названий и обозначения описываемых физических величин;
- в 2.1.13.6 добавлена сноска, описывающая частный случай использования кавитационной характеристики;
- в 2.1.17.15 термин "охлаждение" заменен на "промывка".
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Степень соответствия - идентичная (IDT)
6 ВЗАМЕН ГОСТ 17398-72
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
ВНЕСЕНА поправка, опубликованная в ИУС N 6, 2021 год
Поправка внесена изготовителем базы данных
Введение
Настоящий стандарт ГОСТ ISO 17769 состоит из следующих частей, объединенных единым названием "Насосы и установки. Основные термины, определения, количественные величины, буквенные обозначения и единицы измерения":
- Часть 1: Жидкостные насосы;
- Часть 2: Насосные системы.
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин.
В алфавитных указателях данные термины приведены отдельно с указанием номера статьи.
1 Область применения
Настоящий стандарт устанавливает термины и определения, буквенные обозначения и элементы, относящиеся к потокам жидкости в динамических и объемных жидкостных насосах и взаимодействующем с ними оборудовании. Настоящий стандарт устанавливает взаимоотношения между конструктором агрегата, изготовителем, потребителем и проектировщиком. Настоящий стандарт определяет единицы, находящиеся в общем пользовании, однако могут применяться все прочие стандартные единицы измерения.
Настоящий стандарт касается только тех условий, которые определяются положительными значениями подачи и напора насоса.
Настоящий стандарт не распространяется на термины, буквенные обозначения и единицы измерения, относящиеся к комплектующим деталям динамических и объемных насосов и агрегатов.
По возможности используются символы и определения, приведенные в [1], с последующими объяснениями, где их можно счесть уместными. Для достижения согласованности в документ включены и некоторые отклонения от нормы.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
Примечание - Приведенные определения в первую очередь отражают наиболее распространенную форму параметра из числа наиболее часто используемых вариантов. Также могут быть построены и другие формы параметра с помощью приведенных в разделе 3 символов и подстрочных знаков. Префиксы, такие как "рабочий" и "проектный", также могут быть применены к приведенным параметрам.
2.1 Общие определения
2.1.1 Общие термины
2.1.1.1 насос: Машина (механическое устройство), включающая в себя всасывающий и напорный присоединительные патрубки и выступающие части своих валов, предназначенная для создания потока жидкой среды. | en | pump |
2.1.1.2 насосный агрегат: Агрегат, состоящий из насоса (2.1.1.1) и привода (2.1.17.23) совместно с элементами трансмиссии, опорной плитой и любым другим вспомогательным оборудованием. | en | pump unit |
2.1.1.3 насосная установка: Конструкция из трубопроводов, опорных частей, фундаментов, блоков управления, приводов и т.д., в которую установлен насос или насосный агрегат (2.1.1.2) с целью обеспечения выполнения тех задач, для которых данная конструкция предназначена. | en | installation |
2.1.1.4 система: Части установки (2.1.1.3), включая насос (2.1.1.1), которые определяют функциональные характеристики установки. | en | system |
2.1.1.5 условия: Совокупность параметров, определяемых окружающей обстановкой в каждом конкретном случае применения оборудования, а также свойствами перекачиваемой жидкости, оказывающая влияние на функционирование и эксплуатационные свойства системы (2.1.1.4). Пример - Температуры и давления. | en | conditions |
2.1.2 Префиксы, используемые в некоторых терминах настоящего стандарта
2.1.2.1 расчетный: Относится к числовым значениям параметров, используемых при проектировании насоса (2.1.1.1) с целью определения эксплуатационных качеств и физических характеристик различных частей насоса. Пример - Минимальная допустимая толщина стенки, уровень вибрации, предел выносливости и т.д. Примечание - Рекомендуется избегать использования слова "расчетный" применительно к любому термину (напр., расчетное давление, расчетная мощность, расчетная температура или расчетная скорость) в руководствах пользователя. Данная терминология должна использоваться только разработчиками и производителями оборудования. | en | design |
2.1.2.2 заданный*: Относится к числовым значениям параметров, используемых для подтверждения достижения насосом (2.1.1.1) или насосным агрегатом (2.1.1.2) эксплуатационных параметров после монтажа. _______________ * В отечественной терминологии широко употребим термин "номинальный" для данного определения. Однако во избежание путаницы с п.2.1.2.9 здесь и далее применяется термин "заданный". | en | rated |
2.1.2.2.1 заданные условия: Условия [привод (2.1.17.23) не рассматривается], при которых подтверждаются гарантированные показатели, необходимые для обеспечения эксплуатационных условий (2.1.2.3.1). Примечание - Гарантированные показатели подтверждаются при наименее благоприятных значениях переменных параметров. | en | rated conditions |
2.1.2.3 эксплуатационный: Относится к одному или нескольким значениям параметров, на которых предназначено использование насоса (2.1.1.1). Примечание - Эксплуатационные параметры должны находиться в пределах допустимого рабочего диапазона. | en | operating |
2.1.2.3.1 эксплуатационные условия: Совокупность параметров, определяемых конкретным применением оборудования, а также свойствами перекачиваемой жидкости. Пример - Эксплуатационная температура, эксплуатационное давление. Примечание - Эти параметры оказывают влияние на выбор типа насоса и его конструкционного материала. | en | operating conditions |
2.1.2.4 предел давления/температуры: Предельные допустимые значения давления/температуры для узла данной конструкции и использованных материалов (см. рисунок А.2). | en | pressure or temperature rating |
2.1.2.5 нормальный: Относится к условиям, при которых ожидается нормальное функционирование. | en | normal |
2.1.2.6 допустимые: относится к предельным значениям и/или диапазонам условий для насоса (2.1.1.1) в зависимости от использованных материалов и конструктивного исполнения. | en | allowable |
2.1.2.7 Рабочие параметры | ||
2.1.2.7.1 рабочий: Относится к условиям, существующим на момент, когда имело место уведомление о событии или измерение величины. | en | working |
2.1.2.7.2 допустимый рабочий, альтернативный: Относится к предельным значениям и/или диапазонам условий, при которых может эксплуатироваться насосный агрегат (2.1.1.2), в зависимости от типа конструкции и использованного материала. | en | allowable working, alternative |
2.1.2.8 испытательный: Относится к терминам, описывающим технические характеристики насоса (2.1.1.1) или жидкости либо условия, которые имеют место при испытании. | en | test |
2.1.2.9 номинальный: Относится к округленному значению размерной величины, характеризующей компонент, агрегат или устройство. | en | nominal |
2.1.3 Подача
Примечание - Эти определения характеризуют количество перекачиваемой жидкости. | ||
2.1.3.1 массовая подача Примечания 1 Единица измерения, характеризующая массовую подачу, - килограмм в секунду, килограмм в час, тонна в час (тонна не является рекомендуемой единицей измерения). 2 Предпочтительно не включать в массовую подачу значения внутренних утечек в насосе (при условии, что сечение замера подачи расположено дальше по ходу потока от места утечки), расходуемых на: а) разгрузку от осевых усилий; b) охлаждение подшипников насоса; с) гидравлическое уплотнение набивки сальника; d) утечку через фитинги, внутреннюю утечку и т.п. 3 Предпочтительно включать в массовую подачу значения внутренних утечек в насосе (при условии, что сечение замера подачи расположено дальше по ходу потока от места утечки), расходуемых на: а) охлаждение подшипников электродвигателя; b) охлаждение коробки передач (подшипники, масляный охладитель) и т.п. Учет данных утечек зависит от расположения места утечки по отношению к сечению замера подачи. | en | mass rate of flow |
2.1.3.2 подача, объемная подача, расход Примечания 1 Рассчитывается по формуле (1):
где
2 Единица измерения, характеризующая объемную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. 3 Символ 4 Величины, пронумерованные от 2.1.3.2 до 2.1.3.7 и обозначенные как "объемная подача", могут быть заменены на "массовая подача" как для самой величины, так и для ее определений. | en | rate of flow, volume rate of flow, flow rate |
2.1.3.2.1 оптимальная подача Примечание - Единица измерения, характеризующая оптимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | optimum rate of flow |
2.1.3.2.2 заданная подача Примечания 1 Гарантированные показатели подтверждаются при наименее благоприятных значениях переменных параметров. 2 Единица измерения, характеризующая заданную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | rated flow |
2.1.3.2.3 нормальная подача Примечание - Единица измерения, характеризующая нормальную подачу,- кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | normal flow |
2.1.3.2.4 максимальная подача Примечание - Единица измерения, характеризующая максимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | maximum flow |
2.1.3.2.5 минимальная подача Примечание - Единица измерения, характеризующая минимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | minimum flow |
2.1.3.2.6 максимальная допустимая подача Примечание - Единица измерения, характеризующая максимальную допустимую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | maximum allowable flow |
2.1.3.2.7 минимальная допустимая подача Примечание - Единица измерения, характеризующая минимальную допустимую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | minimum allowable flow |
2.1.3.2.7.1 минимальная допустимая стабильная подача Примечание - Единица измерения, характеризующая минимальную допустимую стабильную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | minimum allowable stable flow |
2.1.3.2.7.2 минимальная допустимая тепловая подача Примечания 1 Единица измерения, характеризующая минимальную допустимую тепловую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. 2 Пользователь должен подробно указать свойства жидкости, такие как удельная теплоемкость и давление пара, в соответствии с температурой, выраженной в градусах Цельсия. | en | minimum allowable thermal flow |
2.1.3.3 расход в разгрузочном устройстве Примечание - Единица измерения, характеризующая расход в разгрузочном устройстве, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | balancing rate of flow |
2.1.3.4 интенсивность утечки Примечание - Единица измерения, характеризующая интенсивность утечки, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | leakage rate of flow |
2.1.3.5 подача на входе Примечание - Единица измерения, характеризующая подачу на входе, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | inlet rate of flow |
2.1.3.6 подача на выходе Примечание - Единица измерения, характеризующая подачу на выходе, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | outlet rate of flow |
2.1.3.7 расход промежуточного отбора Примечание - Единица измерения, характеризующая расход промежуточного отбора, - кубический метр в час, кубический метр в секунду, литр в час, литр в минуту. | en | intermediate take-off rate of flow |
, (1)
: Наибольшее значение подачи (2.1.3.2), допустимое в условиях продолжительной работы насоса (2.1.1.1) без риска получения внутренних повреждений при условии его работы на заданной частоте вращения и использовании той перекачиваемой жидкости, для работы на которой он предназначен.
: Наименьшее значение подачи (2.1.3.2), допустимое в условиях продолжительной работы насоса (2.1.1.1) без риска получения внутренних повреждений при условии его работы на заданной частоте вращения и использовании той перекачиваемой жидкости, для работы на которой он предназначен.
: Наименьшая подача, при которой насос (2.1.1.1) может эксплуатироваться без превышения предельно допустимых уровней шума и вибрации, указанных в условиях заказа на насос.
: Наименьшая подача, при которой насос (2.1.1.1) может эксплуатироваться без ухудшения его работы, вызванного повышением температуры перекачиваемой жидкости.
: расход жидкости (2.1.3.2), проходящий через одну или большее количество промежуточных точек отбора.2.1.4 Высота
Примечание - Эти определения относятся к физическому положению наблюдаемой точки. | ||
2.1.4.1 базовая плоскость: Любая горизонтальная плоскость, которая может быть использована в качестве базы для измерения высоты. Примечания 1 Физическая плоскость отсчета является более практичной, нежели воображаемая плоскость. 2 Производитель должен обозначить положение плоскости отсчета относительно характерных базисных точек на внешней поверхности насоса. | en | reference plane |
2.1.4.2 высота Примечания 1 Единица измерения, характеризующая высоту, - метр. 2 Высота является положительной, если наблюдаемая точка расположена выше, чем плоскость отсчета. 3 Символ z может быть подстрочным для обозначения высоты любой наблюдаемой точки. | en | height |
2.1.4.3 высота расположения входного патрубка Примечание - Единица измерения, характеризующая высоту входного патрубка насоса, - метр. | en | height of the inlet connection |
2.1.4.4 высота расположения выходного патрубка Примечание - Единица измерения, характеризующая высоту выходного патрубка насоса, - метр. | en | height of the outlet connection |
2.1.4.5 высота точки замера давления на входе Примечания 1 Единица измерения, характеризующая высоту точки замера давления на входе, - метр. 2 В случае присоединения кольцевых камер для замера давления или в случае присоединения манометра сразу к нескольким точкам отбора давления по диаметру трубопровода высота точки замера принимается равной высоте расположения оси трубопровода. | en | height of inlet-side measuring point |
2.1.4.6 высота точки замера давления на выходе Примечания 1 Единица измерения, характеризующая высоту точки замера на выходной стороне, - метр. 2 В случае присоединения кольцевых камер для замера давления или в случае присоединения манометра сразу к нескольким точкам отбора давления по диаметру трубопровода высота точки замера принимается равной высоте расположения оси трубопровода. | en | height of outlet-side measuring point |
2.1.4.7 высота жидкости на входе установки Примечание - Единица измерения, характеризующая высоту входной стороны установки, - метр. | en | height of the inlet side of the installation |
2.1.4.8 высота жидкости на выходе установки Примечание - Единица измерения, характеризующая высоту выходной стороны установки, - метр. | en | height of the outlet side of the installation |
2.1.4.9 высота входного манометра Примечание - Единица измерения, характеризующая высоту входного манометра, - метр. | en | height of the inlet manometer |
2.1.4.10 высота выходного манометра Примечание - Единица измерения, характеризующая высоту выходного манометра, - метр. | en | height of the outlet manometer |
2.1.4.11 перепад высот Примечания 1 Единица измерения, характеризующая перепад высот, - метр. 2 Перепад высот является положительным, если значение точки, указанной после дефиса, больше, чем значение точки, указанной перед дефисом. | en | level difference |
: Разница высот между двумя точками.2.1.5 Напоры
Примечание - Эти определения относятся к энергии жидкости. | ||
2.1.5.1 напор Примечания 1 Единица измерения, характеризующая напор, - метр. 2 Напором считается высота столба жидкости в покое, вызывающая давление на нижнюю поверхность, эквивалентную энергии единицы массы, возникающей вследствие ускорения свободного падения. 3 Символ Н может быть подстрочным для обозначения высоты столба жидкости в любой наблюдаемой точке. | en | head |
2.1.5.1.1 гидростатический напор Примечание - Единица измерения, характеризующая гидростатический напор, - метр. | en | pressure head |
2.1.5.1.2 скоростной напор Примечание - Единица измерения, характеризующая скоростной напор, - метр. | en | velocity head |
2.1.5.1.3 полный напор Примечания 1 Рассчитывается по формуле (2):
где
2 Единица измерения, характеризующая полный напор, - метр. 3 Атмосферное давление в точке | en | total head |
2.1.5.1.3.1 полный напор установки Примечания 1 Рассчитывается по формуле (3):
2 Единица измерения, характеризующая полный напор установки, - метр. | en | installation total head |
2.1.5.1.3.2 полный напор насоса Примечания 1 Единица измерения, характеризующая полный напор насоса, - метр. 2 Символ Н часто используется вместо символа 3 Полный дифференциальный напор насоса может рассматриваться в качестве полезного механического выхода в пересчете на единицу массовой подачи, сообщаемой насосом перекачиваемой жидкости, поделенного на ускорение свободного падения. 4 Уравнения для расчета полного напора допускают, что гидростатическое давление может изменяться в точке наблюдения, а также то, что сжимаемость жидкости при перекачивании насосом ничтожно мала. Если величина сжимаемости значительна, то предпочтительнее использовать альтернативные уравнения. | en | pump total head |
2.1.5.1.3.3 полный напор насосного агрегата Примечание - Единица измерения, характеризующая полный напор насосного агрегата, - метр. | en | pump unit total head |
2.1.5.2 статический напор Примечание - Единица измерения, характеризующая статическое давление, - метр. | en | static head |
2.1.5.3 потеря гидравлического напора Примечания 1 Единица измерения, характеризующая потерю гидравлического напора, - метр. 2 Потеря может быть выражена в качестве полного напора (2.1.5.1.3), гидростатического напора (2.1.5.1.3), скоростного напора (2.1.5.1.2). | en | loss of head |
2.1.5.4 высота базовой плоскости NPSH Примечание - Единица измерения, характеризующая высоту базовой плоскости NPSH, - метр. | en | height of the NPSH datum plane |
2.1.5.5 кавитационный запас; NPSH*: Разность между абсолютным значением полного напора на входе в насос и напором, эквивалентным давлению насыщенного пара перекачиваемой жидкости при определенной температуре, относительно базовой плоскости NPSH (2.2.2.1). _______________ * В отечественной литературе для данного термина широко распространено обозначение Примечания 1 Рассчитывается по формуле (4):
где
2 Единица измерения, характеризующая кавитационный запас на входе (NPSH), - метр. 3 NPSH вычисляется относительно базовой плоскости NPSH, тогда как имеющийся кавитационный запас NPSHA вычисляется относительно оси входного/подводящего патрубка. 4 Имеется специальное разрешение на использование сокращения NPSH (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования. | en | net positive suction head |
2.1.5.5.1 располагаемый кавитационный запас; NPSHA*: Минимальный кавитационный запас (2.1.5.5), который достигается на входе в насос (2.1.1.1), определяемый особенностями установки (2.1.1.3) при заданном значении подачи (2.1.3.2). _______________ * В отечественной литературе для данного термина широко распространено обозначение Примечания 1 Единица измерения, характеризующая располагаемый кавитационный запас NPSHA, - метр. 2 Было получено специальное разрешение на использование сокращения NPSHA (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования. | en | net suction |
2.1.5.5.2 допустимый кавитационный запас; NPSHR*: Минимальный кавитационный запас (2.1.5.5) во входном патрубке насоса, необходимый для достижения расчетных или эксплуатационных технических характеристик при заданных условиях. _______________ * В отечественной литературе для данного термина широко распространено обозначение Примечания 1 Единица измерения допустимого кавитационного запаса на входе в насос NPSHR, - метр. 2 Минимальная величина может быть определена на основании одного или нескольких различных критериев, таких как визуальная кавитация, усиление шума и вибраций (вследствие кавитации), определенное снижение напора и КПД либо появление кавитационной эрозии. 3 Если используемый критерий не указан, то предполагается, что он является NPSH3 (2.1.5.5.3). 4 Было получено специальное разрешение на использование сокращения NPSHR (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования. | en | net positive suction head required |
2.1.5.5.3 кавитационный запас, определяющий трехпроцентное снижение полного напора; NPSH3: Значение NPSH (2.1.5.5), при котором происходит трехпроцентное снижение полного напора на первой ступени насоса, используемое в качестве стандартного базиса для построения рабочих характеристик. Примечания 1 Единица измерения, характеризующая надкавитационный напор, требуемый для трехпроцентного снижения полного напора NPSH3 (2.1.5.5.3), - метр. 2 Было получено специальное разрешение на использование сокращения NPSH3 (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося аналогичного использования. | en | net positive suction head required for a drop of 3% |
2.1.6 удельная энергия Примечания 1 Рассчитывается по следующей формуле (5):
где
2 Удельная энергия выражается в джоулях на килограмм или метрах в квадрате на секунду в квадрате. | en | specific energy |
: Гидростатический напор, соответствующий давлению, указанному на манометре, в наблюдаемой точке
, (2)
: Разница между полным напором на выходной стороне установки и полным напором на входной стороне установки.
(3)
: Разница между полным напором на выходе в насос и полным напором на входе из насоса (см. рисунок А.1).
.
: Разница между полным напором на выходной стороне насосного агрегата (2.1.1.2) и полным напором на входной стороне насосного агрегата.
: Перепад напора жидкости между двумя точками.
, (4)
.
, (5)2.1.7 Площади поперечного сечения
Примечание - Настоящие определения относятся к размерам проточного канала. | ||
2.1.7.1 входная площадь поперечного сечения насоса Примечания 1 Единица измерения, характеризующая площадь входного сечения насоса, - метр в квадрате. 2 Для насосов, не имеющих входных патрубков, площадь входного поперечного сечения должна определяться в результате экспертизы. | en | inlet area of the pump |
2.1.7.2 выходная площадь поперечного сечения насоса Примечания 1 Единица измерения, характеризующая площадь выходного сечения насоса, - метр в квадрате. 2 Для насосов, не имеющих выходящих патрубков, площадь выходного поперечного сечения должна определяться в результате экспертизы. 3 Для обсадной трубы, опущенной в воду, и других простых насосов, имеющих своей частью водоподъемный трубопровод, площадь поперечного сечения трубопровода может быть указана как выходная площадь поперечного сечения насоса. | en | outlet area of the pump |
2.1.7.3 входная площадь поперечного сечения установки Примечание - Единица измерения, характеризующая входную площадь установки, - метр в квадрате. | en | inlet area of the installation |
2.1.7.4 выходная площадь поперечного сечения установки Примечание - Единица измерения, характеризующая выходную площадь поперечного сечения установки, - метр в квадрате. | en | outlet area of the installation |
2.1.8 Скорость
Примечание - Настоящие определения относятся к скорости движения жидкости. | ||
2.1.8.1 средняя скорость в точке _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Рассчитывается по формуле (6):
2 Единица измерения, характеризующая среднюю скорость в точке | en | mean velocity at point |
2.1.8.2 средняя скорость на входе _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Рассчитывается по формуле (7):
2 Единица измерения, характеризующая среднюю скорость на входе, - метр в секунду. | en | mean velocity at inlet |
2.1.8.3 средняя скорость на выходе _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Рассчитывается по формуле (8):
2 Единица измерения, характеризующая среднюю скорость на выходе, - метр в секунду. | en | mean velocity at outlet |
2.1.8.4 средняя скорость на входе установки _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Единица измерения, характеризующая среднюю скорость во входном сечении установки, - метр в секунду. | en | mean velocity at inlet area of the installation |
2.1.8.5 средняя скорость на выходе установки _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Единица измерения, характеризующая среднюю скорость в выходном сечении установки, - метр в секунду. | en | mean velocity at outlet area of the installation |
2.1.8.6 локальная скорость _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Единица измерения, характеризующая локальную скорость, - метр в секунду. | en | local velocity |
(6)
(7)
(8)2.1.9 Давление
Примечания 1 Настоящие определения относятся ко внутреннему усилию, развивающемуся в жидкости. 2 Все давления в настоящем стандарте являются давлениями по манометру или иному прибору измерения давления, за исключением атмосферного давления и давления пара жидкости, которые выражены как абсолютные давления. | ||
2.1.9.1 давление в точке Примечание - Единица измерения, характеризующая давление в точке _______________ * Бар считается устаревшей единицей измерения. | en | pressure at point |
2.1.9.2 атмосферное давление Примечание - Единица измерения, характеризующая атмосферное давление, - паскаль (1 бар = 100 кПа). | en | atmospheric pressure |
2.1.9.3 давление насыщенного пара перекачиваемой жидкости Примечание - Единица измерения, характеризующая давление насыщенного пара, - паскаль (1 бар = 100 кПа). | en | vapor pressure of the pumped liquid |
2.1.9.4 давление на входе Примечание - Единица измерения, характеризующая давление жидкости на входе насоса, - паскаль (1 бар = 100 кПа). | en | inlet pressure of the pump |
2.1.9.4.1 максимальное допустимое давление на входе Примечание - Единица измерения, характеризующая максимальное допустимое давление на входе, - паскаль (1 бар = 100 кПа). | en | maximum allowable inlet pressure |
2.1.9.4.2 максимальное давление на входе Примечание - Единица измерения, характеризующая максимальное входное давление, - паскаль (1 бар = 100 кПа). | en | maximum inlet pressure |
2.1.9.4.3 заданное давление на входе Примечание - Единица измерения, характеризующая заданное входное давление, - паскаль (1 бар = 100 кПа). | en | rated inlet pressure |
2.1.9.5 давление насоса на выходе Примечание - Единица измерения, характеризующая давление на выходе насоса, - паскаль (1 бар = 100 кПа). | en | outlet pressure of the pump |
2.1.9.5.1 максимальное давление на выходе Примечание - Единица измерения, характеризующая максимальное давление на выходе насоса, - паскаль (1 бар = 100 кПа). | en | maximum outlet pressure |
2.1.9.5.2 заданное давление на выходе Примечание - Единица измерения, характеризующая номинальное давление на выходе, - паскаль (1 бар = 100 кПа). | en | rated outlet pressure |
2.1.9.6 Дифференциальное давление | ||
2.1.9.6.1 дифференциальное давление Примечание - Единица измерения, характеризующая дифференциальное давление, - паскаль (1 бар = 100 кПа). | en | differential pressure |
2.1.9.6.2 заданное дифференциальное давление Примечание - Единица измерения, характеризующая заданное дифференциальное давление, - паскаль (1 бар = 100 кПа). | en | rated differential pressure |
2.1.9.7 манометрическое давление в точке Примечание - Единица измерения, характеризующая манометрическое давление, - паскаль (1 бар = 100 кПа). | en | gauge pressure at point x |
2.1.9.8 входное давление установки Примечание - Единица измерения, характеризующая входное давление установки, - паскаль (1 бар = 100 кПа). | en | inlet pressure of the installation |
2.1.9.9 давление на выходе установки Примечание - Единица измерения, характеризующая давление на выходе установки, - паскаль (1 бар = 100 кПа). | en | outlet pressure of the installation |
2.1.9.10 максимально допустимое рабочее давление Примечание - Единица измерения, характеризующая максимально допустимое рабочее давление, - паскаль (1 бар = 100 кПа). | en | maximum allowable working pressure |
2.1.9.11 максимально допустимое рабочее давление в корпусе Примечания 1 Единица измерения, характеризующая максимально допустимое рабочее давление в корпусе, - паскаль (1 бар = 100 кПа). 2 Давление должно быть не менее максимального давления на выходе. | en | maximum allowable casing working pressure |
2.1.9.12 максимальное динамическое давление в уплотнениях Примечания 1 Единица измерения, характеризующая максимальное динамическое давление в уплотнениях, - паскаль (1 бар = 100 кПа). 2 При определении этого давления следует принимать во внимание максимальное давление на входе в насос, давление циркуляции или инжекционное давление (давление прокачки), а также воздействие от изменений внутренних зазоров. | en | maximum dynamic sealing pressure |
2.1.9.13 максимальное статическое давление в уплотнениях Примечание - Единица измерения, характеризующая максимальное статическое давление в уплотнениях, - паскаль (1 бар = 100 кПа). | en | maximum static sealing pressure |
2.1.9.14 гидростатическое испытательное давление Примечание - Единица измерения, характеризующая гидростатическое испытательное давление в уплотнениях, - паскаль (1 бар = 100 кПа). | en | hydrostatic test pressure |
2.1.9.15 основное расчетное давление Примечание - Единица измерения, характеризующая основное расчетное давление, - паскаль (1 бар = 100 кПа). | en | basic design pressure |
2.1.9.16 скоростное давление Примечание - Единица измерения, характеризующая скоростное давление, - паскаль (1 бар = 100 кПа). | en | velocity pressure |
: Наибольшая величина давления на входе, при котором насос (2.1.1.1) или его узлы способны функционировать на основе используемых материалов.
: Наибольшее давление на входе, которому подвергается насос (2.1.1.1) при эксплуатации (см. рисунок А.3).
: Наибольшее из возможных давлений на выходе, достигаемое за счет увеличения внутренней энергии (динамические насосы) или внешнего ограничения объема истечения (объемные насосы). См. рисунок А.3 для центробежных насосов.
: Дифференциальное давление, - для условий эксплуатации (2.1.2.3.1) в гарантийной точке.
: Показания манометра в наблюдаемой точке
: Давление на детали насоса с учетом используемых материалов и на основе правил расчета при расчетных рабочих температурах.
: Наибольшее давление на выходе при расчетной рабочей температуре, при котором может эксплуатироваться корпус насоса (см. рисунок А.2).
: Наибольшее давление, предполагаемое в уплотнениях вала при указанном режиме работы (2.1.2.3.1), а также при запуске и остановке.
: Наибольшее давление, за исключением давления при гидростатическом испытании, которому может быть подвергнуто уплотнение при остановленном насосе.
.2.1.10 Температура
2.1.10.1 максимальная допустимая температура Примечание - Единица измерения, характеризующая максимальную допустимую температуру, - градусы Цельсия. | en | maximum allowable temperature |
2.1.10.2 допустимый температурный диапазон насоса: Температурный диапазон от минимума до максимума допустимой постоянной температуры, для которой пригодно оборудование (или какой-либо узел, к которому этот термин имеет отношение), в процессе перекачивания указанной рабочей жидкости при указанном рабочем давлении. Примечание - Единица измерения, характеризующая допустимый температурный диапазон насоса, - градусы Цельсия. | en | allowable temperature range of the pump |
: Наибольшая допустимая постоянная температура, для которой пригодно оборудование (или какой-либо его узел, к которому этот термин имеет отношение), в процессе перекачивания указанной рабочей жидкости при указанном рабочем давлении.2.1.11 Мощность
Примечание - Настоящие определения относятся к скорости передачи энергии. | ||
2.1.11.1 выходная мощность насоса Примечание - Рассчитывается по формуле (9):
| en | pump power output |
2.1.11.2 потребляемая мощность насоса Примечание - Единица измерения, характеризующая потребляемую мощность насоса, - ватт или киловатт. | en | pump power input |
2.1.11.2.1 заданная потребляемая мощность насоса Примечание - Единица измерения, характеризующая заданную потребляемую мощность насоса, - ватт или киловатт. | en | pump rated power input |
2.1.11.3 потребляемая мощность привода Примечания 1 Единица измерения, характеризующая потребляемую мощность привода, - ватт или киловатт. 2 Общепринятой практикой является использование | en | driver power input |
2.1.11.4 заданная выходная мощность привода Примечание - Единица измерения, характеризующая заданную выходную мощность привода, - ватт или киловатт. | en | driver rated power output |
2.1.11.5 потери механической мощности насоса Примечание - Единица измерения, характеризующая потери механической мощности насоса, - ватт или киловатт. | en | pump mechanical power losses |
(9)
: Постоянная выходная мощность привода (2.1.17.23), допустимая при определенных условиях.2.1.12 Эффективность
Примечание - Настоящие определения относятся к энергетическим потерям. | ||
2.1.12.1 коэффициент полезного действия (КПД) насоса Примечание - Рассчитывается по формуле (10):
| en | pump efficiency |
2.1.12.1.1 максимальный КПД насоса | en | pump best efficiency |
2.1.12.2 механический КПД Примечание - Рассчитывается по формуле (11):
| en | mechanical efficiency |
2.1.12.3 гидравлический КПД | en | hydraulic efficiency |
2.1.12.4 КПД привода Примечание - Рассчитывается по формуле (12):
| en | motor efficiency |
2.1.12.5 общий КПД агрегата Примечание - Рассчитывается по формуле (13):
| en | overall efficiency |
(10)
(11)
.
(12)
(13)2.1.13 Эксплуатационные параметры
Примечание - Настоящие определения касаются взаимосвязей между количественными значениями параметров, характеризующих работу насоса. | ||
2.1.13.1 точка рабочего режима: Целевые показатели полного напора/давления насоса и подачи (2.1.3.2), для которых насос сконструирован или применен. | en | duty point |
2.1.13.2 гарантийная точка: Эксплуатационные параметры насоса, которые гарантирует поставщик при точных условиях, установленных техническими требованиями. Примечание - Гарантийная точка может быть определена как: - полный напор или давление при точно определенной подаче; - подача при точно указанном полном напоре или давлении; - входная мощность насоса или привода; - эффективность насоса или агрегата; - NPSHR или NPIPR; другие точки на кривой характеристики динамического насоса (2.2.9.1) | en | guarantee point |
2.1.13.3 допустимый диапазон рабочих режимов: Диапазон подач, напоров или давлений при точно указанных эксплуатационных условиях (2.1.2.3.1) насоса, находящихся в пределах, ограниченных кавитацией, нагреванием, вибрацией, шумом, отклонением вала и другими подобными критериями. Примечание - Этот диапазон определен предприятием-изготовителем. Верхние и нижние пределы диапазона обозначены максимумом и минимумом подачи. | en | allowable operating range |
2.1.13.4 характеристика потребляемой мощности насоса: Взаимосвязь между потребляемой мощностью насоса и подачей (2.1.3.2) при работе (2.1.2.3.1) на данной жидкости и с данной частотой вращения. | en | pump power input curve |
2.1.13.5 характеристика КПД насоса: Взаимосвязь между эффективностью насоса (2.1.12.1) и подачей (2.1.3.2) при работе (2.1.2.3.1) на данной жидкости и с данной частотой вращения. | en | pump efficiency curve |
2.1.13.6 кавитационная характеристика насоса*: Взаимосвязь между допустимым кавитационным запасом (2.1.5.5.2) на всасывании и подачей (2.1.3.2) при заданных эксплуатационных условиях (2.1.2.3.1) с заданной частотой вращения и свойствами перекачиваемой жидкости. _______________ * Выделяют также частную кавитационную характеристику насоса, представляющую собой взаимосвязь между полным напором насоса (или первой ступени насоса) и кавитационным запасом на всасывании при постоянной подаче и частоте вращения. | en | pump NPSH curve |
2.1.13.7 кавитационная характеристика установки: Взаимосвязь между располагаемым кавитационным запасом (2.1.5.5.1) на всасывании и подачей (2.1.3.2) при работе (2.1.2.3.1) на данной жидкости и с данной частотой вращения. | en | installation NPSH curve |
.2.1.14 Частота вращения
Примечание - Настоящие определения относятся к скорости/частоте вращения и его направлению. | ||
2.1.14.1 частота вращения Примечание - Частота вращения измеряется в величинах, обратных минутам или секундам. | en | speed |
2.1.14.2 максимальная допустимая постоянная частота вращения Примечание - Максимальная допустимая постоянная частота измеряется в величинах, обратных минутам или секундам. Согласно международному стандарту [1] также широко применяются определения "оборотов в минуту" (об/мин) или "оборотов в секунду" (об/с). | en | maximum allowable continuous speed |
2.1.14.3 минимальная допустимая постоянная частота вращения Примечание - Минимальная допустимая постоянная частота измеряется в величинах, обратных минутам или секундам. | en | minimum allowable continuous speed |
2.1.14.4 заданная частота вращения Примечание - Заданная частота вращения измеряется в величинах, обратных минутам или секундам. | en | rated speed |
2.1.14.5 предельная частота вращения Примечание - Предельная частота вращения измеряется в величинах, обратных минутам или секундам. | en | trip speed |
2.1.14.6 вращение по часовой стрелке: Направление вращения, при котором вал, если смотреть на него со стороны приводного механизма, выглядит как вращающийся по часовой стрелке. | en | clockwise rotation, CW |
2.1.14.7 вращение против часовой стрелки: Направление вращения, при котором вал, если смотреть на него со стороны приводного механизма, выглядит как вращающийся против часовой стрелки. | en | counterclockwise rotation, CCW |
: Наибольшая частота, рекомендованная предприятием-изготовителем для непрерывной эксплуатации.
: Наименьшая частота, рекомендованная предприятием-изготовителем для непрерывной эксплуатации.2.1.15 Силы и нагрузки
Примечание - Настоящие определения относятся к силам и моментам, действующим на смонтированный насос и установку. | ||
2.1.15.1 присоединительные нагрузки: Нагрузки, прикладываемые к входному и выходному патрубкам насоса или насосной установки соединенными с ними трубопроводами. | en | connection loads |
2.1.15.2 сила , , , : Числовое значение, направление и воздействие на присоединительный патрубок. Примечание - Единица измерения, характеризующая силу, - ньютон. | en | force |
2.1.15.3 момент , , , : Момент, действующий на всасывающие и напорные патрубки насоса от присоединительных трубопроводов. Примечание - Единица измерения, характеризующая момент, - ньютон-метр. | en | moment |
2.1.15.4 осевая нагрузка ротора насоса : Остаточная осевая сила от гидравлических и механических нагрузок, действующих на вал ротора, где: - + направление осевой силы в сторону привода; - - направление осевой силы от привода. Примечание - Единица измерения, характеризующая осевую нагрузку ротора насоса, - ньютон. | en | axial load of pump rotor |
2.1.15.4.1 расчетная осевая нагрузка ротора насоса : Остаточная осевая сила на роторе насоса, на которой основан подбор упорного подшипника. Примечание - Единица измерения, характеризующая расчетную осевую нагрузку ротора насоса, - ньютон. | en | design axial load |
2.1.15.4.2 максимальная осевая нагрузка : Наибольшее значение остаточной осевой силы на роторе насоса, действующей при эксплуатации насоса при любых условиях в пределах допустимого рабочего диапазона. Примечание - Единица измерения, характеризующая максимальную осевую нагрузку, - ньютон. | en | maximum axial load |
2.1.15.5 радиальная нагрузка ротора насоса : Остаточная сила от механических и гидравлических нагрузок, действующая под прямым углом к оси вала. Примечание - Единица измерения, характеризующая радиальную нагрузку ротора насоса, - ньютон. | en | radial load of pump rotor |
2.1.15.5.1 расчетная радиальная нагрузка : Радиальная нагрузка ротора насоса, на основании которой производится подбор системы подшипников. Примечание - Единица измерения, характеризующая радиальную нагрузку на ротор насоса, - ньютон. | en | design radial load |
2.1.15.5.2 максимальная радиальная нагрузка : Наибольшая радиальная нагрузка ротора насоса, действующая при эксплуатации насоса при любых условиях в пределах допустимого рабочего диапазона. Примечание - Единица измерения, характеризующая максимальную радиальную нагрузку, - ньютон. | en | maximum radial load |
2.1.15.6 отклонение вала: смещение вала от своего геометрического центра из-за радиальных гидравлических сил. Примечания 1 Единица измерения, характеризующая отклонение вала, - микрометр. 2 Отклонение вала не включает его перемещение, возникшее вследствие наклона в пределах зазоров подшипников, а также сгибание, возникшее вследствие разбалансировки рабочего колеса или биения вала. | en | shaft deflection |
2.1.16 Характеристики перекачиваемой жидкости
Примечание - Настоящие определения относятся к качествам жидкости, влияющим на рабочие характеристики насоса. | ||
2.1.16.1 плотность Примечание - Единица измерения, характеризующая плотность, - килограмм на кубический метр. | en | density |
2.1.16.2 кинематическая вязкость Примечание - Единица измерения, характеризующая кинематическую вязкость, - метр в квадрате в секунду. | en | kinematic viscosity |
2.1.16.3 динамическая вязкость Примечание - Единица измерения, характеризующая динамическую вязкость, - паскаль-секунда или ньютон-секунда на метр в квадрате. | en | dynamic viscosity |
2.1.16.4 смесь: Комбинация двух или более веществ, остающихся обособленными, но еще ведущих себя при перекачивании как однородная жидкость. | en | mixture |
2.1.16.5 содержание газа: Доля газообразных веществ в жидкости, подлежащей перекачиванию, содержащихся либо в виде загрязняющего вещества, либо в виде пара, из основной массы жидкости. Примечание - Единица измерения, характеризующая содержание газа, - весовой процент или объемный процент. | en | gas content |
2.1.16.6 содержание твердой фазы: Доля твердых веществ в жидкости, подлежащей перекачиванию, содержащихся либо в виде загрязняющего вещества, либо в виде заведомо полезной засыпки или суспензии. Примечание - Единица измерения, характеризующая содержание твердой фазы, - весовой процент или отношение объема твердых частиц к суммарному объему, объемная доля. | en | solid content |
2.1.16.7 многофазность: Смесь жидкости вместе с веществами в твердом или газообразном состоянии либо вследствие умышленного добавления, либо вследствие перемены фазы по причине изменения условий. Примечание - Другие характеристики жидкости, например рабочая температура, давление пара (2.1.9.3) и т.п., могут также повлиять на эксплуатационные характеристики насоса. | en | multiphase |
2.1.17 Прочие термины
Примечание - Настоящие определения относятся к элементам насоса и установки. | ||
2.1.17.1 перекачиваемая жидкость: Жидкость, которая транспортируется насосом при указанных эксплуатационных условиях. | en | pump liquid |
2.1.17.2 жидкостный насос: Машина для повышения энергетического уровня жидкостей от низкого до высокого, например: - путем воздействия силы на рабочую жидкость насоса; - путем передачи механической работы на рабочую жидкость насоса; - путем обмена ударными импульсами; - путем утилизации энергии подвижного столба жидкости при внезапной остановке; - путем использования вязкости рабочей жидкости; - путем воздействия магнитного поля на жидкость, подлежащую перекачиванию. | en | liquid pump |
2.1.17.3 работа в параллельном режиме: Эксплуатация насосов с взаимосоединенными входными и выходными патрубками с целью обеспечения одновременной эксплуатации в одной и той же системе, что позволяет достичь увеличения подачи. | en | parallel operation |
2.1.17.4 работа в последовательном режиме: Эксплуатация насосов с выходным патрубком первого насоса, соединенным с входным патрубком следующего насоса для обеспечения одновременной эксплуатации в рамках одной системы, что приводит к получению более высокого напора на выходе. | en | series operation |
2.1.17.5 припуск на коррозию: Часть толщины стенки, соприкасающейся с перекачиваемой жидкостью сверх теоретической толщины, которая могла бы противостоять предельному давлению. | en | corrosion allowance |
2.1.17.6 осевой разъем: Разъемы корпуса, которые расположены параллельно осевой линии вала. | en | axial split |
2.1.17.7 радиальный разъем: Разъемы корпуса, которые расположены поперек осевой линии вала. | en | radial split |
2.1.17.8 биение вала: Суммарное радиальное отклонение, определяемое приспособлением для измерения положения вала относительно гнезда подшипника, при поворачивании вручную вала в горизонтальном положении в своих подшипниках. | en | shaft runout |
2.1.17.9 жесткость вала: Сравнительная способность валов противостоять изгибающим нагрузкам. | en | shaft stiffness |
2.1.17.10 биение поверхности: Суммарное осевое отклонение, определяемое на внешней радиальной поверхности корпуса уплотнения вала измерительным устройством, которое вращается вместе с горизонтально расположенным валом при поворачивании вала вручную в его подшипниках. Примечание - Радиальная поверхность является базовой для центровки уплотнения. | en | face runout |
2.1.17.11 промывка уплотнения, циркуляция: Возврат рабочей жидкости из зоны высокого давления в полость уплотнения. Примечание - Промывание уплотнения может быть обеспечено с помощью внешней гидросистемы или внутреннего протока и используется для устранения нагревания, возникающего в уплотнении, поддержания избыточного давления в полости уплотнения или для улучшения рабочей среды в уплотнении. В некоторых случаях может быть желательно создать циркуляцию из полости уплотнения в зону низкого давления (например, в подводящий патрубок). | en | seal flush, circulation |
2.1.17.12 инжекторная промывка: Введение соответствующей (чистой, совместимой и т.п.) жидкости в полость уплотнения из внешнего источника и затем в рабочую жидкость. | en | injection flush |
2.1.17.13 барьерная жидкость: Жидкость, введенная между герметичными двойными механическими или манжетными уплотнениями с целью полной изоляции перекачиваемой насосом жидкости от окружающей среды. Примечание - Давление барьерной жидкости всегда выше, чем рабочее давление запирания. | en | barrier liquid |
2.1.17.14 буферная жидкость: Жидкость, используемая в качестве смазочного материала или буфера между негерметичными двойными (тендем) механическими уплотнениями. Примечание - Жидкость всегда находится под давлением более низким, чем рабочее давление запирания. | en | buffer liquid |
2.1.17.15 промывка: Непрерывная или переменная подача соответствующей (чистой, совместимой и т.п.) жидкости на наружную сторону уплотнения ведущего вала. Примечание - Промывка применяется для: предупреждения проникновения воздуха или влаги, предотвращения возникновения налета или очистки его (включая лед), смазки резервного уплотнения, тушения возгорания, разбавления, нагрева или охлаждения вытекающей жидкости. | en | quenching |
2.1.17.16 дроссельная втулка: Хорошо пригнанный вкладыш (или манжета), ограничивающий зазор по валу на наружном конце механического уплотнения и предназначенный для уменьшения утечки в случае отказа уплотнения. | en | throttle bush |
2.1.17.17 вспомогательные соединения: Соединения, предназначенные для промывки, байпаса, выравнивания давления или других целей. Примечание - Вспомогательные соединения не должны мешать работе промежуточных или дополнительных выходных патрубков. | en | auxiliary connections |
2.1.17.18 герметичный электронасос, герметичный ротор: Ротор (2.2.9.9) электродвигателя, погруженный в перекачиваемую или иную жидкость и помещенный в тонкостенный кожух, отделяющий его от статора. | en | canned motor pump, canned rotor |
2.1.17.19 гидродинамический подшипник: Подшипник, поверхность которого ориентирована относительно другой поверхности таким образом, что их относительное перемещение создает масляный клин, обеспечивающий отсутствие в подшипниковой паре металлического контакта. | en | hydrodynamic bearing |
2.1.17.19.1 гидродинамический радиальный подшипник: Подшипник втулочно-цапфовой конструкции или конструкции с разъемным вкладышем. | en | hydrodynamic radial bearing |
2.1.17.19.2 гидродинамический упорный подшипник: Подшипник многосекционного типа или конструкции с разъемным вкладышем. | en | hydrodynamic thrust bearing |
2.1.17.20 смазывание продуктом: Компоновка, при которой подшипники погружены в перекачиваемую жидкость или смазываются ею. | en | product lubrication |
2.1.17.21 погружной насос: Насосный агрегат (2.1.1.2), предназначенный для эксплуатации в состоянии полного погружения в перекачиваемую жидкость. | en | submersible pump |
2.1.17.22 затопляемый насос: Насос (2.1.1.1), предназначенный для продолжения эксплуатации, будучи временно погруженным в жидкость, которая может быть перекачиваемой жидкостью, а может и не быть таковой. | en | submergible pump |
2.1.17.23 привод насоса: Машина, снабжающая насос механической энергией. Примечание - Приводом могут быть: электродвигатель, турбина, гидравлический привод, пневматический привод, двигатель внутреннего сгорания и пр. | en | pump driver, driver |
2.1.17.24 соединительная муфта: Соединительный узел, с помощью которого энергия передается от приводного механизма (2.1.17.23) к насосу (2.1.1.1). Примечание - Передача энергии может быть механической, гидравлической или магнитной. | en | coupling |
2.1.17.24.1 эксплуатационный коэффициент муфты: Коэффициент, на который умножается заданный крутящий момент приводного механизма (2.1.17.23) с целью получения условного вращающего момента, по которому производится должное допущение для циклических колебаний от насоса и/или его приводного механизма с целью оценки продолжительности ресурса муфты. | en | coupling service factor |
2.1.17.25 деталь: Элемент конструкции, который будучи соединенным с другими элементами образует насос (2.1.1.1). | en | part |
2.1.17.26 узел: Совокупность деталей, предназначенная или непредназначенная для выполнения определенной функции. | en | sub-assembly |
2.1.17.27 компонент: Совокупность деталей, собранных вместе для выполнения специфических, поддающихся определению функций самостоятельно либо в сочетании с другими узлами/компонентами. | en | component |
2.1.17.28 резервное обслуживание: Простаивающее или работающее на холостом ходу либо на малых оборотах оборудование, которое способно к немедленному автоматическому или ручному запуску и непрерывной эксплуатации. | en | standby service |
2.1.17.29 резервный насос: Насосы, дополнительные к тем, которые необходимы для обеспечения рабочего цикла, установленные для немедленной подмены основных насосов в случае их аварии. | en | standby pump |
2.1.17.30 корпус, находящийся под давлением: Деталь механизма, подвергаемая воздействию избыточного давления, отделяющая перекачиваемую жидкость от атмосферы. | en | pressure casing |
2.2 Специальные термины для динамических насосов
2.2.1 Подача
2.2.1.1 минимальная устойчивая подача Примечание - Единица измерения, характеризующая минимальную подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в секунду. | en | minimum continuous stable flow |
2.2.1.2 минимальная подача, при которой происходит максимальный допустимый нагрев Примечания 1 Единица измерения, характеризующая минимальную непрерывную тепловую подачу, - кубический метр в час, кубический метр в секунду, литр в час, литр в секунду. 2 Пользователь должен точно указать качества жидкости, касающиеся теплоемкости и изменения давления пара, в градусах Цельсия. | en | minimum continuous thermal flow |
2.2.1.3 допустимый диапазон эксплуатации: Диапазон подач или напоров, указанных в условиях эксплуатации (2.1.2.3.1) насоса (2.1.1.1), при ограничениях, касающихся кавитации, нагрева, вибрации, шума, отклонения вала и других подобных явлений. Примечания 1 Единица измерения, характеризующая допустимый диапазон подач при эксплуатации, - кубический метр в час, кубический метр в секунду, литр в час, литр в секунду. 2 Высший и низший пределы диапазона обозначены максимальной и минимальной подачей, указанной предприятием - изготовителем насоса. | en | allowable operating range |
: Наименьшая подача жидкости, при которой насос (2.1.1.1) может эксплуатироваться без неблагоприятного воздействия на такие его характеристики, как прогнозируемая долговечность, шум и вибрация.
: Наименьшая подача жидкости, при которой насос (2.1.1.1) может эксплуатироваться без повреждений вследствие перегрева перекачиваемой жидкостью.2.2.2 Высоты
2.2.2.1 базовая плоскость NPSH: Горизонтальная плоскость, проходящая через центр окружности, описанной внешними точками входных кромок лопастей рабочего колеса; центр окружности первой ступени для многоступенчатых насосов (см. рисунок 1). Примечания 1 Для насосов с двусторонним входом с вертикальной или наклонной осью такой плоскостью является плоскость, проходящая через более высокий центр. 2 Предприятие-изготовитель должно указать положение этой плоскости по отношению к базисным точкам насоса.
| en | NPSH datum plane |
2.2.3 Мощность
2.2.3.1 оптимальная потребляемая мощность насоса Примечание - Единица измерения, характеризующая оптимальную потребляемую мощность насоса, - киловатт или ватт. | en | optimum pump power input |
2.2.3.2 потребляемая мощность насоса при нулевой подаче Примечание - Единица измерения, характеризующая потребляемую мощность насоса при нулевой подаче, - киловатт или ватт. | en | shut-off pump power input |
2.2.3.3 максимальная потребляемая мощность насоса Примечание - Единица измерения, характеризующая максимальную потребляемую мощность насоса, - киловатт или ватт. | en | maximum pump power input |
2.2.4 Напоры
2.2.4.1 оптимальный напор Примечание - Единица измерения, характеризующая оптимальный напор, - метр. | en | optimum head |
2.2.4.2 отсечной напор Примечание - Единица измерения, характеризующая отсечной напор, - метр. | en | shut-off head |
2.2.4.3 напор в пиковой точке Примечание - Единица измерения, характеризующая напор в пиковой точке, - метр. | en | head at peak point |
2.2.4.4 максимальный напор Примечания 1 Единица измерения, характеризующая максимальный напор, - метр. 2 | en | maximum head |
2.2.4.5 надкавитационный напор, требуемый для трехпроцентного снижения полного напора NPSH3: См. 2.1.5.5.3. | en | net positive suction head 3% |
.2.2.5 Площадь поперечного сечения
2.2.5.1 площадь проходного сечения горловины Примечание - Единица измерения, характеризующая площадь проходного сечения горловины, - метр в квадрате. | en | throat area |
2.2.6 Скорость, быстродействие и вращение
2.2.6.1 средняя скорость в горловине Примечания 1 Рассчитывается по формуле (14):
2 Единица измерения, характеризующая среднюю скорость в горловине, - метр в секунду. | en | mean velocity at throat |
2.2.6.2 критическое число оборотов Примечания 1 Критическое число оборотов измеряется в обратных величинах, выраженных в минутах и секундах. Согласно международному стандарту [1] также широко применяются определения "оборотов в минуту" (об/мин) или "оборотов в секунду" (об/с). 2 Для характеристики работы насосов гораздо важнее фактическое критическое число оборотов, а не различные рассчитанные значения боковой вибрации и крутильных колебаний. | en | critical speed |
2.2.6.3 сухое критическое число оборотов Примечание - Сухое критическое число оборотов измеряется в величинах, обратных минутам и секундам. | en | dry critical speed |
2.2.6.4 мокрое критическое число оборотов Примечание - Мокрое критическое число оборотов измеряется в величинах, обратных минутам и секундам. | en | wet critical speed |
(14)2.2.7 Эксплуатационные параметры
2.2.7.1 рабочая характеристика насоса | en | pump H(Q) curve |
2.2.7.1.1 стабильная рабочая характеристика насоса | en | stable pump H(Q) curve |
2.2.7.1.2 нестабильная рабочая характеристика насоса | en | unstable pump H(Q) curve |
2.2.7.2 пиковая точка: Точка, в которой достигается максимальный полный напор на нестабильной рабочей характеристике насоса | en | peak point |
2.2.7.3 рабочая точка: Точка, в которой насос эксплуатируется в установке (2.1.1.3); она находится на пересечении рабочей характеристики насоса | en | operating point |
: Зависимость полного напора насоса от подачи (2.1.3.2) при частоте вращения и свойствах перекачиваемой жидкости, соответствующих эксплуатационным (2.1.2.3.1) или заданным (2.1.2.2.1) условиям.
: Рабочая характеристика насоса
, у которой максимальный напор находится в точке с нулевой подачей (2.1.3.2), а полный напор непрерывно снижается по мере увеличения подачи.
: Рабочая характеристика насоса
, у которой максимальный напор не находится в точке с нулевой подачей (2.1.3.2) либо полный напор не снижается непрерывно по мере увеличения подачи.
.
и рабочей характеристики установки
.2.2.8 Отличительные показатели насоса
Примечание - Эти определения относятся к функционированию насоса. | ||
2.2.8.1 типовой показатель* _______________ * В литературе также широко используется типовой показатель ступени насоса, который содержит поправки на поточность рабочего колеса и число ступеней в насосе. Примечания 1 Рассчитывается по формуле (15):
где
2 Типовой показатель берется на максимальном диаметре лопастного колеса. 3 См. также 2.2.8.2. | en | type number |
, (15)2.2.8.2 коэффициент быстроходности* _______________ * В отечественной практике насосостроения используется коэффициент быстроходности насоса, который в 3,65 раза больше значения, получаемого по формуле (16). В литературе также широко используется коэффициент быстроходности ступени насоса, который содержит поправки на поточность рабочего колеса и число ступеней в насосе. Примечания 1 Рассчитывается по формуле (16):
где
2 Коэффициент быстроходности измеряется в обратных единицах, выраженных в секундах. 3 4 См. также 2.2.9.1. 5 Соотношение между численным значением
| en | specific speed |
(Поправка. ИУС N 6-2021). | ||
2.2.8.3 коэффициент кавитационной быстроходности* _______________ * В отечественной практике насосостроения используется кавитационный коэффициент быстроходности насоса В литературе также широко используется коэффициент быстроходности по всасыванию, который содержит поправки на поточность рабочего колеса. Примечания 1 Рассчитывается по формуле (18):
где
NPSHR - см. 2.1.5.5.2. 2 Удельное число оборотов при всасывании измеряется в обратных величинах, выраженных в минутах. 3 4 Было получено специальное разрешение на использование сокращения NPSHR (прямым и нежирным шрифтом) в качестве символа в математических уравнениях как следствие его прочно установившегося исторического использования в такой манере. 5 Иногда вместо | en | suction-specific speed |
, (16)
используется как знаменатель и применяются соответствующие единицы. Тем не менее в обычной практике принято не включать
(17)
, (18)
используется как знаменатель и применяются когерентные единицы. Тем не менее в обычной практике принято не включать 2.2.9 Прочие термины
2.2.9.1 лопастной насос: Машина для передачи механической энергии через вращающееся лопастное колесо к перекачиваемой жидкости с целью придания ей вектора скорости и давления. | en | rotodynamic pump |
2.2.9.2 одноступенчатый: Насос, оснащенный одним лопастным колесом. | en | single stage |
2.2.9.3 многоступенчатый: Насос, оснащенный двумя и более лопастными колесами, смонтированными на одном и том же валу и соединенными таким образом, что они работают последовательно. | en | multistage |
2.2.9.4 однопоточное: Лопастное колесо с одинарным направлением потока на входе. | en | single flow |
2.2.9.5 двухпоточное: Лопастное колесо с двойным направлением потока на входе. | en | double flow |
2.2.9.6 моноблок: Спаренная компоновка, имеющая двигатель, который оснащен переходным фланцем, на котором непосредственно смонтирован опорный корпус или корпус насоса, что делает возможным использование одинарного или жестко спаренного вала. | en | close coupled |
2.2.9.7 двойной корпус: Тип конструкции, в которой между внутренним, содержащим элементы насоса, и внешним корпусом имеется герметичное пространство. | en | double casing |
2.2.9.8 цилиндрический корпус: Специальный корпус, относящийся в основном к горизонтальному типу двойных корпусов. Примечание - Фланцы подводящих и выводящих патрубков смонтированы в цилиндрический корпус. | en | barrel casing |
2.2.9.9 ротор: Совокупность всех вращающихся частей динамического насоса (2.2.9.1). | en | rotor |
2.3 Дополнительные термины для объемных насосов
2.3.1 Подача
Примечание - Настоящие определения относятся к количеству вытесняемой жидкости. | ||
2.3.1.1 внутренние утечки Примечания 1 Единица измерения, характеризующая внутренние утечки, - кубический метр в час или литр в минуту. 2 Внутренние утечки не включают количество жидкости, потерянной вследствие сжимаемости. | en | slip flow |
2.3.1.2 геометрическая подача Примечания 1 Рассчитывается по формуле (19):
где
2 Единица измерения, характеризующая геометрическую подачу, - кубический метр в час или литр в минуту. | en | geometrical flow |
, (19)2.3.2 Площадь поперечного сечения
2.3.2.1 проходное сечение седла клапана Примечание - Единица измерения, характеризующая проходное сечение клапана, - метр в квадрате. | en | valve seat area |
2.3.2.2 площадь проходного сечения клапана Примечание - Единица измерения, характеризующая проходное сечение клапана, - метр в квадрате. | en | valve spill area |
2.3.2.3 площадь насосной камеры Примечание - Единица измерения, характеризующая площадь насосной камеры, - метр в квадрате. | en | pumping chamber area |
2.3.3 Скорость
Примечание - Настоящие определения относятся к скорости движения. | ||
2.3.3.1 скорость в седле клапана _______________ * В отечественной литературе широко распространено использование буквы " Примечание - Единица измерения, характеризующая скорость в седле клапана, - метр в секунду. | en | valve seat velocity |
2.3.3.2 скорость истечения через проходное сечение в клапане _______________ * В отечественной литературе широко распространено использование буквы " Примечание - Единица измерения, характеризующая скорость пролива в клапане, - метр в секунду. | en | valve spill velocity |
2.3.3.3 скорость поршня _______________ * В отечественной литературе широко распространено использование буквы " Примечания 1 Рассчитывается по формуле (20):
где
2 Единица измерения, характеризующая скорость поршня и плунжерную скорость, - метр в секунду. | en | piston velocity, plunger velocity |
или
, (20)2.3.4 Давление
2.3.4.1 давление срабатывания перепускного клапана Примечание - Единица измерения, характеризующая установленное давление срабатывания перепускного клапана, - паскаль (1 бар = 100 кПа). | ||
2.3.4.2 давление аккумуляции в перепускном клапане Примечание - Единица измерения, характеризующая приращенное давление в перепускном клапане, - паскаль (1 бар = 100 кПа). | en | relief-valve accumulation pressure |
2.3.4.3 давление закрытия в перепускном клапане Примечание - Единица измерения, характеризующая исходное давление в перепускном клапане, - паскаль (1 бар = 100 кПа). | en | relief-valve reseat pressure |
2.3.4.4 обратное избыточное давление в перепускном клапане Примечание - Единица измерения, характеризующая обратное избыточное давление в перепускном клапане, - паскаль (1 бар = 100 кПа). | en | relief-valve back pressure |
2.3.4.5 пульсация давления Примечание - Единица измерения, характеризующая пульсацию давления, - паскаль (1 бар = 100 кПа). | en | pressure pulsations |
2.3.4.6 давление предварительной зарядки Примечание - Единица измерения, характеризующая давление предварительной зарядки, - паскаль (1 бар = 100 кПа). | en | pre-charge pressure |
2.3.4.7 надкавитационное давление на всасывании; NPIP: Давление, определяемое на подводящем патрубке насоса, включая разгонное давление минус давление пара при существующей температуре жидкости. Примечания 1 Обычно давление насыщенного пара применяется при максимальной температуре, которую жидкость может достигнуть. 2 Это является мгновенным давлением и должно обеспечивать любое требуемое давление для ускорения достижения жидкостью требуемого давления пульсации. 3 Единица измерения, характеризующая полезное давление на всасывающей стороне насоса, - паскаль (1 бар = 100 кПа). | en | net positive inlet pressure |
2.3.4.8 имеющееся надкавитационное давление на всасывании; NPIPA: Минимальное мгновенное давление на всасывающей стороне насоса, NPIP (2.3.4.7), которое может быть передано подводящей системой для установленной подачи. Примечания 1 Единица измерения, характеризующая наличное надкавитационное давление на всасывающей стороне насоса, - паскаль (1 бар = 100 кПа). 2 Определение NPIPA является обязанностью предприятия-потребителя. 3 Выбор оборудования, а также окончательный акустический анализ определяет разгонное давление и NPIPA. | en | net positive inlet pressure available |
2.3.4.9 требуемое надкавитационное давление на всасывании; NPIPR: Полное давление на входе, требуемое для обеспечения достаточного запаса, который поддерживает минимальное мгновенное входное давление с соответствующим допуском сверх минимального предполагаемого давления насыщенного пара (см. рисунок А.4). Примечания 1 Единица измерения, характеризующая требуемое надкавитационное давление на всасывающей стороне насоса, - паскаль (1 бар = 100 кПа). 2 Определение NPIPR является обязанностью предприятия-изготовителя. 3 Для цифровых значений NPIP поршневых насосов прямого вытеснения плоскостью (2.1.4.1) отсчета считается горизонтальная плоскость, проходящая через центр входного соединения насоса. | en | net positive inlet pressure required |
: Давление на выходе, при котором перепускной клапан начинает открываться.
: Неустойчивость давления в данной точке 2.3.5 Объемы
Примечание - Настоящие определения относятся к эффективным пространствам. | ||
2.3.5.1 мертвый объем Примечания 1 Единицы измерения, характеризующие мертвый объем, - кубические метры или литры. 2 Известный также как "внутренний объем". | en | clearance volume |
2.3.5.2 рабочий объем Примечание - Единицы измерения, характеризующие рабочий объем, - кубические метры или литры. | en | swept volume |
2.3.5.3 объем геометрического замещения Примечание - Единица измерения, характеризующая объем геометрического замещения, - кубический метр или литр. | en | geometric displacement volume |
2.3.5.4 нагрузка на шток; Примечание - Единица измерения, характеризующая нагрузку на шток, - ньютоны и меганьютоны. | en | rod load |
2.3.5.5 объемный КПД | en | volumetric efficiency |
2.3.6 Прочие термины
2.3.6.1 одностороннее действие: Нагнетание жидкости только во время движения поршня или плунжера вперед, то есть за период, равный половине цикла хода или половине полного оборота. | en | single acting |
2.3.6.2 двойное действие: Нагнетание жидкости как во время движения поршня вперед, так и его обратного движения, то есть подача происходит во время всего цикла хода или полного оборота. | en | double acting |
2.3.6.3 симплекс, дуплекс, триплекс, мультиплекс: Компоновка подряд одного, двух, трех или большего количества элементов, совершающих возвратно-поступательные движения при нагнетании жидкости. | en | simplex, duplex, triplex, multiplex |
2.3.6.4 внутренний насос: Вальный насос, в котором кинематическая связь с поршнем или плунжером находится в пространстве между коленчатым валом и цилиндром. | en | inboard pump |
2.3.6.5 внешний насос: Вальный насос, в котором кинематическая связь с поршнем или плунжером находится на стороне цилиндра, обращенного в сторону, противоположную коленчатому валу. | en | outboard pump |
2.3.6.6 коллектор: Совокупность проходов, предназначенных для распределения/сбора жидкости между цилиндрами и входным/выходным патрубком трубопровода. | en | manifold |
2.3.6.7 компенсатор пульсаций: Приспособление, установленное на входе или выходе насоса с целью уменьшения амплитуды пульсаций давления в системе. | en | pulsation dampener |
3 Сравнение различных видов удельной энергии и соответствующих им напоров
Термин для удельной энергии | Символ | Термин для соответствующего напора | Символ |
Высоты подъема | Высоты подъема | ||
Скорости |
| Скоростного напора |
|
В точке | В точке | ||
Во входном патрубке насоса | Во входном патрубке насоса | ||
От давления |
| Давления | |
Установки | Установки | ||
Насоса | Полный напор насоса |
| |
Потери удельной энергии | Потеря напора |
| |
Избыточная энергия на всасывании | NPSE | Надкавитационный напор | NPSH |
Примечание - Использование символов "NPSE" и "NPSH" (прямым нежирным шрифтом) приводится с отступлением от норм написания этих символов в системе СИ в связи с широким устоявшимся использованием данного написания. | |||
4 Перечень символов и количественных величин
Там, где в уравнениях даны единицы измерения, должны использоваться единицы измерения, приводимые в настоящих таблицах. В противном случае при использовании согласующихся единиц измерения следует быть особенно внимательным (см. таблицы 1 и 2).
Таблица 1 - Алфавитный перечень символов и сокращений
Символ или сокращение | Параметр | Единицы измерения |
Площадь | м | |
Энергия | Дж | |
Частота | с | |
Суммарная погрешность, относительное значение | % | |
Сила, усилие | Н | |
Ускорение свободного падения | м/с | |
Напор | м | |
| Типовой показатель | - |
Эквивалент однородной шероховатости | м | |
Длина | м | |
Масса | кг | |
Момент | Н·м | |
Частота вращения, частота ходов | с | |
NPSH | Надкавитационный напор | м |
Давление | Па (бар) | |
Мощность | Вт, кВт | |
Массовая подача | кг/ч, кг/с | |
Объемная подача | м | |
Число Рейнольдса | - | |
Время | с, ч | |
Допустимое отклонение, относительное значение | % | |
Температура термодинамическая | K | |
Суммарная погрешность, относительное значение | % | |
Средняя скорость | м/с | |
Локальная скорость | м/с | |
Объем | м | |
Удельная энергия | Дж/кг | |
Высота над плоскостью отсчета | м | |
Эффективность (КПД) | (часто выражается в %) | |
Температура, градусы Цельсия | °С | |
Коэффициент потерь трения для труб | - | |
Динамическая вязкость | Па с, Н с/м | |
Плотность | кг/м | |
Кинематическая вязкость | м | |
Угловая скорость | рад/с | |
Дополнительные символы и сокращения, используемые для поршневых насосов прямого вытеснения | ||
Модуль объемный | Па, Н/м | |
Число Миллера | - | |
NPIP | Надкавитационное давление | Па (бар) |
RL | Нагрузка на шток | Н, МН |
Длина хода | м | |
Количество поршней или других элементов замещения | - | |
Сжимаемость | - | |
Таблица 2 - Алфавитный список количественных величин
Параметр | Символ или сокращение | Единицы измерения |
Ускорение свободного падения | м/с | |
Угловая скорость | рад/с | |
Площадь | м | |
Плотность | кг/м | |
Динамическая вязкость | Па с, Н с/м | |
Эффективность (КПД) | (часто выражается в %) | |
Энергия | Дж | |
Эквивалент однородной шероховатости | м | |
Сила | Н | |
Частота | с | |
Напор | м | |
Высота над плоскостью отчета | м | |
Кинематическая вязкость | м | |
Длина | м | |
Локальная скорость | м/с | |
Масса | кг | |
Массовая подача | кг/ч, кг/с | |
Средняя скорость | м/с | |
Момент | Н·м | |
Надкавитационный напор | NPSH | м |
Суммарная погрешность, относительное значение | % | |
Коэффициент потерь трения для труб | - | |
Мощность | Вт, кВт | |
Давление | Па (бар) | |
Число Рейнольдса | - | |
Удельная энергия | Дж/кг | |
Частота вращения, частота ходов | c | |
Температура, градусы Цельсия | °C | |
Температура термодинамическая | К | |
Время | с, ч, мин | |
Допустимое отклонение, относительное значение | tol | % |
Типовой показатель | - | |
Объем | м | |
Объемная подача | м | |
Дополнительные символы и сокращения, используемые для поршневых насосов прямого вытеснения | ||
Модуль объемный | м | |
Сжимаемость | - | |
Длина хода | м | |
Число Миллера | - | |
Надкавитационное давление | NPIP | Па (бар) |
Количество поршней или других элементов замещения | - | |
Нагрузка на шток насоса | RL | Н, МН |
Примечания
| ||
,
5 Список буквенных и цифровых обозначений, а также символов, используемых в качестве подстрочных индексов для создания и формулировки символьных определений
Подстрочные индексы могут использоваться для обозначения параметров в специфических местах, то есть в наблюдаемой точке и/или при особом наборе условий (таблица 3).
Примечание - Наблюдаемая точка - это позиция, к которой в определении относится частное значение параметра и которое указано подстрочным индексом.
Таблица 3 - Список буквенных и цифровых обозначений, а также символов, используемых в качестве подстрочных индексов для создания и формулировки символьных определений
Подстрочный индекс | Наименование | Пример | |
0 | При нулевой подаче | Отсечный напор | |
1 | Сторона входа | Давление на входе насоса | |
1' | Точка измерения на стороне всасывания | Давление в точке замера на входе насоса | |
2 | Сторона выхода | Давление на выходе насоса | |
2' | Точка измерения на стороне выхода | Давление в точке замера на выходе насоса | |
3, 4, ... | Промежуточные точки отбора | Давление в промежуточной точке отбора | |
3', 4', … | Промежуточные точки замера | Давление в промежуточной точке замера | |
А | Относящийся к установке | Давление в точке замера на входе установки | |
abs | Абсолютный | Абсолютное давление | |
ad | Допустимый | Допустимая частота вращения | |
amb | Окружающая среда | Температура окружающей среды | |
ах | Осевой | Осевая нагрузка на ротор насоса | |
В | Выравнивание | Выравнивание подачи | |
с | Критический | Критическая частота вращения | |
С | Относящийся к корпусу насоса |
| Максимальное допустимое рабочее давление в корпусе |
d | Проектный, расчетный | Расчетная подача | |
D | Базовая плоскость NPSH | Высота базовой плоскости NPSH над эталонной плоскостью | |
dry | Сухой | Сухая критическая частота вращения | |
G | Гарантированный | Гарантированная подача | |
gr | Относящийся к насосному агрегату | Полная эффективность насосного агрегата | |
h | Гидравлический | Гидравлическая эффективность | |
int | Внутренний | Внутренняя эффективность | |
J | Потери | Потери напора | |
L | Утечка, потеря | Потеря подачи | |
m | Относящийся к механическому | Потери механической мощности насоса | |
М | Манометрический | Гидростатический напор | |
max | Максимальный | Максимальная частота вращения | |
min | Минимальный | Минимальная частота вращения | |
mot | Относящийся к двигателю | Потребляемая мощность двигателя | |
n | Нормальный | Нормальная подача | |
N | Номинальный | Номинальное давление | |
op | Эксплуатационный, рабочий | Рабочая подача | |
opt | Наилучшая эффективность в точке работы | Оптимальный напор | |
r | Заданный | Заданное значение подачи | |
S | Относящийся к уплотнению вала |
| Максимальное динамическое давление уплотнения |
sch | Пиковая точка на кривой рабочих характеристик | Напор в пиковой точке | |
sp | Нормативный, точно определенный | Нормативные обороты | |
ss | Удельное всасывание | Коэффициент быстроходности по всасыванию | |
St | Стабильный |
| Минимальная стабильная подача |
stat | Статический | Статический напор | |
t | Общий | Общий напор в точке | |
T | Передаваемый, крутящий момент | Передаваемый момент, возникающий при затяжке | |
test | Испытательный | Гидростатическое испытательное давление | |
Therm | Термальный, термический, тепловой |
| Минимальный непрерывный тепловой поток |
thr | Горловина | Средняя скорость в горловине | |
u | Полезный | Полезная мощность | |
v | Пар | Давление паров жидкости | |
w | Рабочий | Рабочее давление | |
x | Означенная наблюдаемая точка | Напор в означенной наблюдаемой точке, указанный замещением | |
X | Горизонтальное направление | Сила в горизонтальном направлении, такая как направленная вдоль оси вала горизонтального насоса | |
Y | Вертикальное направление под прямым углом к | Момент силы в вертикальном направлении под прямым углом к | |
Z | Направление, перпендикулярное | Сила, перпендикулярная | |
Дополнительные подстрочные индексы, используемые для поршневых насосов прямого вытеснения | |||
а | Аккумуляция | Давление аккумуляции в перепускном клапане | |
b | Обратное избыточное, встречное | Обратное избыточное давление в перепускном клапане | |
cl | Зазор | Объем зазора | |
F | Относящийся к фундаменту | Высота фундамента над плоскостью отсчета | |
рс | Относящийся к элементу нагнетания | Площадь (площади) камеры нагнетания | |
g | Геометрический | Геометрическая подача | |
pi | Относящийся к поршню | Средняя скорость поршня | |
pl | Относящийся к плунжеру | Средняя скорость плунжера | |
pr | Относящийся к штоку насоса | Усилие на штоке насоса | |
pul | Пульсация |
| Пульсации давления на выходе насоса |
rs | Закрытие | Давление закрытия клапана | |
rv | Относящийся к перепускному клапану | Высота перепускного клапана | |
si | Скользящий | Скользящая утечка | |
set | Установленный |
| Установленное избыточное давление |
sw | Охваченный | Охваченный объем | |
vst | Относящийся к седлу клапана | Площадь седла клапана | |
vsp | Относящийся к утечке из клапана | Площадь утечки из клапана | |
Примечания
| |||
или
Приложение А
(справочное)
Цифровые значения определений
|
1 - линия полной удельной энергии потока; 2 - напорная линия; 3 - базовая плоскость NPSH; 4 - эталонная плоскость
Рисунок А.1 - Определение полного напора насоса
|
X - температура, выраженная в градусах Цельсия ; Y - давление, выраженное в паскалях (1 бар = 100 кПа); 1 - предел давления/температуры для узла; 2 - рабочая зона с учетом допустимого диапазона сочетания температуры/давления
Рисунок А.2 - Узел, находящийся под давлением. Характеристика давление/температура
|
X - подача, выраженная в кубических метрах в час, кубических метрах в секунду, литрах в час, литрах в секунду; Y - давление, выраженное в паскалях (1 бар = 100 кПа); 1 - эксплуатационные параметры при максимальных рабочих условиях; 2 - эксплуатационные параметры при расчетных рабочих условиях; 3 - расчетная точка = гарантийная точка
Рисунок А.3 - Кривая рабочих характеристик центробежного насоса
|
X - подача, выраженная в кубических метрах в час, кубических метрах в секунду, литрах в час, литрах в секунду; Y - давление, выраженное в паскалях (1 бар = 100 кПа); а - при
; b - при
.
Примечания
1 Заклапанное давление в перепускном клапане может быть больше или меньше, чем номинальное давление на выходе
в зависимости от технологических требований, а также конструкции и регулировки перепускного клапана.
2 Для фиксированной частоты вращения насоса с одним расчетным дифференциальным давлением может быть только один расчетный поток: или , или
.
Рисунок А.4 - Кривая рабочих характеристик поршневого насоса прямого вытеснения
Приложение В
(справочное)
Дополнительные определения
В.1 В данном приложении приведены дополнительные термины с соответствующими определениями.
В.1.1 динамический насос: Насос, в котором жидкая среда перемещается под силовым воздействием на нее в камере, постоянно сообщающейся со входом и выходом насоса.
В.1.2 насос трения: Динамический насос, в котором жидкая среда перемещается под воздействием сил трения.
В.1.3 электромагнитный насос (electromagnetic pump): Динамический насос, в котором жидкая среда перемещается под воздействием электромагнитных сил.
В.1.4 центробежный насос (centrifugal pump): Лопастной насос, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.
В.1.5 осевой насос (axial flow pump): Лопастной насос, в котором жидкая среда перемещается через рабочее колесо в направлении его оси.
В.1.6 черпаковый насос: Насос трения, в котором жидкая среда перемещается через отвод от периферии к центру.
В.1.7 вихревой насос (peripheral pump): Насос трения, в котором жидкая среда перемещается по периферии рабочего колеса в тангенциальном направлении.
В.1.8 свободновихревой насос (torque flow pump): Насос трения, в котором жидкая среда перемещается преимущественно вне рабочего колеса от центра к периферии.
В.1.9 шнековый насос (inclined Archimedean screw pump): Насос трения, в котором жидкая среда перемещается через винтовой шнек в направлении его оси.
В.1.10 дисковый насос: Насос трения, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.
В.1.11 вибрационный насос: Насос трения, в котором жидкая среда перемешается в процессе возвратно-поступательного движения.
В.1.12 струйный насос (water ejector): Насос трения, в котором жидкая среда перемещается внешним потоком жидкой среды.
В.1.13 накпоннодисковый насос: Насос трения, в котором жидкая среда перемещается от центра к периферии вращающегося наклонного диска.
В.1.14 центробежно-вихревой насос (inclined rotor pump): Динамический насос, в котором жидкая среда перемещается от центра к периферии и по периферии рабочего колеса (колес) в тангенциальном направлении.
В.1.15 жестколопастной насос: Осевой насос, в котором положение лопастей рабочего колеса относительно ступицы постоянно.
В.1.16 поворотно-лопастной насос (axial flow pump with adjustable or variable pitch blades): Осевой насос, в котором положение лопастей рабочего колеса может регулироваться.
В.1.17 закрыто-вихревой насос: Вихревой насос, в котором жидкая среда подводится непосредственно в неподвижный кольцевой канал.
В.1.18 открыто-вихревой насос (side channel pump): Вихревой насос, в котором жидкая среда подводится в неподвижный кольцевой канал через рабочее колесо.
В.1.19 лабиринтный насос: Шнековый насос, в котором шнек и обойма имеют нарезки противоположного направления.
В.1.20 червячный насос (scoop pump): Шнековой насос с обоймой без нарезки.
В.1.21 объемный насос (positive-displacement pump): Насос, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.
В.1.22 роторный насос (rotary-displacement pump): Объемный насос с вращательным или вращательным и возвратно-поступательным движением рабочих органов независимо от характера движения ведущего звена насоса.
В.1.23 возвратно-поступательный насос (oscillating displacement pump): Объемный насос с прямолинейным возвратно-поступательным движением рабочих органов независимо от характера движения ведущего звена насоса.
В.1.24 крыльчатый насос (Semi-rotary pump): Объемный насос с возвратно-поворотным движением рабочих органов независимо от характера движения ведущего звена насоса.
В.1.25 вращательный насос: Объемный насос с вращательным движением ведущего звена насоса.
В.1.26 прямодействующий насос (direct acting pump): Объемный насос с возвратно-поступательным движением ведущего звена насоса.
В.1.27 поворотный насос: Объемный насос с возвратно-поворотным движением ведущего звена насоса.
В.1.28 роторно-вращательный насос: Роторный насос с вращательным движением рабочих органов.
В.1.29 роторно-поступательный насос: Роторный насос с вращательным и возвратно-поступательным движением рабочих органов.
В.1.30 роторно-поворотный насос: Роторный насос с вращательным и возвратно-поворотным движением рабочих органов.
В.1.31 зубчатый насос: Роторно-вращательный насос с перемещением жидкой среды в плоскости перпендикулярной оси вращения рабочих органов.
В.1.32 винтовой насос (screw pump): Роторно-вращательный насос с перемещением жидкой среды вдоль оси вращения рабочих органов.
В.1.33 шестеренный насос (gear pump): Зубчатый насос с рабочими органами в виде шестерен, обеспечивающих геометрическое замыкание рабочей камеры и передающих крутящий момент.
В.1.34 коловратный насос (rotary piston lobe type pump; lobular pump): Зубчатый насос с рабочими органами в виде роторов, обеспечивающих только геометрическое замыкание рабочей камеры.
В.1.35 шланговый насос (flexible tube pump): Зубчатый насос с рабочим органом в виде упругого шланга, пережимаемого вращающимися роликами.
В.1.36 одновинтовой насос (helical rotor pump): Винтовой насос, в котором замкнутая камера образована винтом и неподвижной обоймой.
В.1.37 многовинтовой насос (multiscrew pump): Винтовой насос, в котором замкнутая камера образована более чем тремя винтами, находящимися в зацеплении, и неподвижной обоймой.
В.1.38 роторно-поршневой насос: Роторно-поступательный насос с рабочими органами в виде поршней или плунжеров.
В.1.39 шиберный насос (roller vane pump, sliding vane pump): Роторно-поступательный насос с рабочими органами в виде шиберов.
В.1.40 аксиально-поршневой насос (axial piston pump): Роторно-поршневой насос, у которого ось вращения ротора параллельна осям рабочих органов или составляет с ними угол менее или равный 45°.
В.1.41 радиально-поршневой насос (radial piston pump): Роторно-поршневой насос, у которого ось вращения ротора перпендикулярна осям рабочих органов или составляет с ними угол более 45°.
В.1.42 насос с наклонным блоком (axial piston pump of the rotary cylinder type): Аксиально-поршневой насос, у которого оси ведущего звена и ротора наклонного блока пересекаются.
В.1.43 насос с наклонным диском: Аксиально-поршневой насос, у которого ведущее звено и ротор расположены на одной оси.
В.1.44 пластинчатый насос (vane type pump): Шиберный насос, в число рабочих органов которого входят шиберы, выполненные в виде пластин.
В.1.45 фигурно-шиберный насос: Шиберный насос, в число рабочих органов которого входят шиберы фигурного профиля.
В.1.46 насос однократного действия: Роторный насос, у которого жидкая среда вытесняется из замкнутой камеры один раз за один оборот ротора.
В.1.47 насос многократного действия: Роторный насос, у которого жидкая среда вытесняется из замкнутой камеры несколько раз за один оборот ротора.
В.1.48 поршневой насос (piston pump): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней.
В.1.49 плунжерный насос (plunger pump): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде плунжеров.
В.1.50 диафрагменный насос (diaphragm pump): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде упругих диафрагм.
В.1.51 вальный насос (power pump): Возвратно-поступательный насос с вращательным движением ведущего звена.
В.1.52 кривошипный насос (crank pump): Вальный насос с кривошипно-шатунным механизмом передачи движения к рабочим органам.
В.1.53 кулачковый насос (piston pump with cam drive): Вальный насос с кулачковым механизмом передачи движения к рабочим органам.
В.1.54 аксиально-кулачковый насос (swash plate operated pump): Кулачковый насос, у которого ось вращения ведущего звена параллельна оси рабочих органов или составляет с ними угол менее или равный 45°.
В.1.55 радиально-кулачковый насос: Кулачковый насос, у которого ось вращения ведущего звена перпендикулярна оси рабочих органов или составляет с ними угол более 45°.
В.1.56 многопоршневой насос (multicylinder pump): Поршневой насос, у которого число поршней более трех.
В.1.57 многоплунжерный насос (multiplunger pump): Поршневой насос, у которого число плунжеров более трех.
В.1.58 насос одностороннего действия (single acting piston pump): Возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в одну сторону.
В.1.59 насос двустороннего действия [bucket pump (double acting)]: Возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в обе стороны.
В.1.60 дифференциальный насос (differential piston pump): Возвратно-поступательный насос, у которого жидкая среда заполняет (вытесняется) замкнутую камеру при движении рабочего органа в обе стороны и вытесняется (заполняет) из нее при движении рабочего органа в одну сторону.
В.1.61 поступательно-поворотный насос: Возвратно-поступательный насос с возвратно-поворотным движением ведущего звена.
В.1.62 односторонний насос: Объемный насос, у которого оси рабочих органов параллельны и расположены по одну сторону от его привода.
В.1.63 оппозитный насос: Объемный насос, у которого рабочие органы расположены на одной оси по обе стороны его привода.
В.1.64 V-образный насос (V-type piston pump): Объемный насос, у которого рабочие органы расположены на двух пересекающихся осях по одну сторону от его привода.
В.1.65 звездообразный насос: Объемный насос, у которого рабочие органы расположены на нескольких пересекающихся осях.
В.1.66 однорядный насос: Объемный насос, у которого оси рабочих органов расположены в одной плоскости.
В.1.67 многорядный насос: Объемный насос, у которого оси рабочих органов расположены в нескольких параллельных плоскостях.
В.1.68 горизонтальный насос (horizontal pump): Насос, у которого ось расположения, перемещения или вращения рабочих органов расположена горизонтально вне зависимости от расположения оси привода или передачи.
В.1.69 вертикальный насос (vertical pump): Насос, у которого ось расположения, перемещения или вращения рабочих органов расположена вертикально вне зависимости от расположения оси привода или передачи.
В.1.70 консольный насос (pump with overhung impeller): Насос, у которого рабочие органы расположены на консольной части его вала.
В.1.71 насос с выносными опорами (pump with external bearings): Насос, подшипниковые опоры которого изолированы от подаваемой жидкой среды.
В.1.72 насос с внутренними опорами (pump with internal bearings): Насос, подшипниковые опоры которого соприкасаются с подаваемой жидкой средой.
В.1.73 насос с боковым входом (side suction pump): Насос, к которому жидкая среда подводится в направлении, перпендикулярном оси рабочих органов.
В.1.74 насос с осевым входом (axial suction pump): Насос, у которого жидкая среда подводится в направлении оси рабочих органов.
В.1.75 насос двустороннего входа (double entry pump): Насос, у которого жидкая среда подводится к рабочим органам с двух противоположных сторон.
В.1.76 одноступенчатый насос (single stage pump): Насос, в котором жидкая среда перемещается одним комплектом рабочих органов.
В.1.77 многоступенчатый насос (multistage pump): Насос, в котором жидкая среда перемещается последовательно несколькими комплектами рабочих органов.
В.1.78 однопоточный насос (single entry pump): Насос, у которого жидкая среда подается через один отвод.
В.1.79 двухпоточный насос (double entry pump): Насос, у которого жидкая среда подается через два отвода.
В.1.80 многопоточный насос: Насос, у которого жидкая среда подается через несколько отводов.
В.1.81 секционный насос (stage chamber pump): Многоступенчатый или многопоточный насос с торцовым разъемом каждой ступени.
В.1.82 насос с защитным корпусом (armoured pump): Насос с внутренним съемным корпусом, стойким к воздействию подаваемой жидкой среды.
В.1.83 футерованный насос (lined pump): Насос, проточная часть которого футерована материалом, стойким к воздействию подаваемой жидкой среды.
В.1.84 скважинный насос [(shallow) well pump]: Погружной насос, устанавливаемый в скважине.
В.1.85 насос с трансмиссионным валом: Насос, у которого приводящий двигатель и насос соединены промежуточным валом.
В.1.86 обратимый насос: Насос, работающий также в режиме двигателя.
В.1.87 насос с реверсивным потоком (reversible pump): Насос, у которого возможно изменение направления движения подаваемой жидкой среды на противоположное.
В.1.88 регулируемый насос (variable capacity pump): Насос, обеспечивающий в заданных пределах изменение подачи, а у динамических насосов и напора.
В.1.89 дозировочный насос (proportioning pump): Насос, обеспечивающий подачу с заданной точностью.
В.1.90 ручной насос (hand pump): Насос, в котором жидкая среда перемещается за счет мускульной силы человека.
В.1.91 самовсасывающий насос (self priming pump): Насос, обеспечивающий самозаполнение подводящего трубопровода жидкой средой.
В.1.92 насос с предвключенной ступенью: Многоступенчатый насос, в котором первая ступень служит для улучшения условий подвода жидкой среды ко второй ступени.
В.1.93 насос с предвключенным колесом: Насос с дополнительным рабочим колесом в подводе.
В.1.94 герметичный насос (glandless pump): Насос, у которого полностью исключен контакт подаваемой жидкой среды с окружающей атмосферой.
В.1.95 взрывозащищенный насос: Насос, конструкция которого обеспечивает взрывобезопасную эксплуатацию в заданных условиях.
В.1.96 малошумный насос: Насос, при работе которого шум находится в пределах заданных норм.
В.1.97 маломагнитный насос: Насос, материалы деталей которого обладают магнитными свойствами в пределах заданных норм.
В.1.98 ударостойкий насос: Насос, сохраняющий работоспособность в условиях воздействия заданных ускорений.
В.1.99 обогреваемый насос [jacketed pump (heated)]: Насос, проточная часть которого обогревается от постороннего источника энергии.
В.1.100 охлаждаемый насос [jacketed pump (cooled)]: Насос, проточная часть которого охлаждается от постороннего источника энергии.
В.1.101 стационарный насос (stationary pump): Насос, предназначенный для работы на фундаменте.
В.1.102 передвижной насос (portable pump): Насос, перемещаемый в процессе эксплуатации.
В.1.103 встроенный насос (integral pump): Насос, являющийся узлом другой машины или аппарата.
В.1.104 электронасосный агрегат (electrically driven pump): Насосный агрегат, в котором приводящим двигателем является электродвигатель.
В.1.105 турбонасосный агрегат (turbine driven pump): Насосный агрегат, в котором приводящим двигателем является гидро(пневмо)турбина.
В.1.106 дизель-насосный агрегат: Насосный агрегат, в котором приводящим двигателем является дизель.
В.1.107 мотонасосный агрегат: Насосный агрегат, в котором приводящим двигателем является карбюраторный двигатель.
В.1.108 гидроприводный насосный агрегат: Насосный агрегат, в котором приводящим двигателем является гидродвигатель.
В.1.109 пневмоприводной насосный агрегат (windmill pump): Насосный агрегат, в котором приводящим двигателем является пневмодвигатель.
В.1.110 турбонасос: Насосный агрегат с приводом от турбины, узлы которой входят в конструкцию насоса.
В.1.111 паровой насос (Steam pump): Насосный агрегат с приводом от парового цилиндра, распределительное устройство которого входит в конструкцию насоса.
В.1.112 гидроприводной насос: Насосный агрегат с приводом от гидроцилиндра, распределительное устройство которого входит в конструкцию насоса.
В.1.113 пневмонасос (air operated pump): Насосный агрегат с приводом от пневмоцилиндра, распределительное устройство которого входит в конструкцию насоса.
В.1.114 электронасос: Насосный агрегат с приводом от электродвигателя, узлы которого входят в конструкцию насоса.
В.1.115 экранированный электронасос (canned motor pump): Герметичный электронасос, у которого полость статора электродвигателя изолирована от жидкой среды.
В.1.116 мокростаторный электронасос (wet motor pump): Герметичный электронасос, у которого полость статора электродвигателя омывается жидкой средой.
В.1.117 автономоконтурный электронасос: Герметичный электронасос с автономным контуром смазки подшипниковых опор и охлаждения двигателя.
В.1.118 регулируемый насосный агрегат: Насосный агрегат, обеспечивающий изменение подачи, а для динамических насосов и напора.
В.1.119 дозировочный насосный агрегат: Насосный агрегат с несколькими дозировочными насосами.
В.1.120 синхродозировочный насосный агрегат: Дозировочный агрегат, у которого одновременно и пропорционально изменяется подача всех его насосов.
В.1.121 самовсасывающий насосный агрегат: Насосный агрегат, снабженный самовсасывающим насосом или устройством для самозаполнения подводящего трубопровода жидкой средой.
В.1.122 погружной насосный агрегат (electro-submersible pump): Насосный агрегат, погружаемый под уровень жидкой среды.
В.1.123 полупогружной насосный агрегат: Насосный агрегат с погружным насосом, двигатель которого расположен над поверхностью жидкой среды.
Приложение С
(справочное)

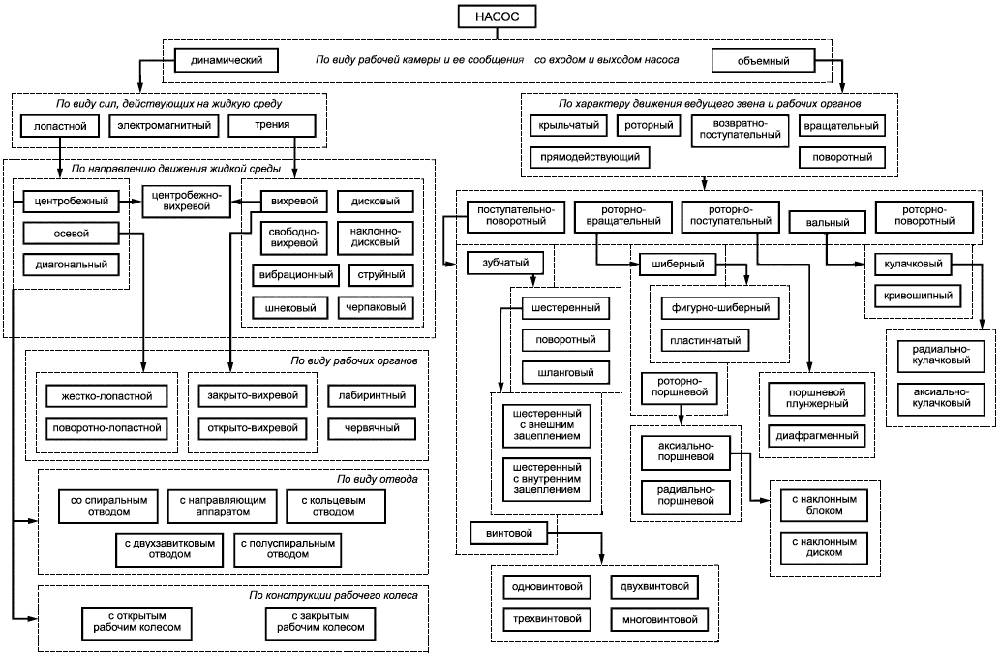

Виды насосов по принципу действия и конструкции*
|
________________
* Письмом Росстандарта от 25.09.2017 г. N 1534-ОГ/03 разъясняется, что "В Приложении С ГОСТ ISO 17769-2014 допущена опечатка". Схему следует читать как указано в ярлыке "Примечания". - .
Алфавитный указатель терминов на русском языке
А | |
агрегат насосный | 2.1.1.2 |
альтернативный | 2.1.2.7.2 |
Б | |
биение вала | 2.1.17.8 |
биение поверхности | 2.1.17.10 |
В | |
вращение по часовой стрелке | 2.1.14.6 |
вращение против часовой стрелки | 2.1.14.7 |
втулка дроссельная | 2.1.17.16 |
высота | 2.1.4.2 |
высота базовой плоскости NPSH | 2.1.5.4 |
высота входного манометра | 2.1.4.9 |
высота выходного манометра | 2.1.4.10 |
высота выходного патрубка | 2.1.4.4 |
высота жидкости на входе установки | 2.1.4.7 |
высота жидкости на выходе установки | 2.1.4.8 |
высота расположения входного патрубка | 2.1.4.3 |
высота точки замера давления на входе | 2.1.4.5 |
высота точки замера давления на выходе | 2.1.4.6 |
вязкость динамическая | 2.1.16.3 |
вязкость кинематическая | 2.1.16.2 |
Д | |
давление атмосферное | 2.1.9.2 |
давление аккумуляции в перепускном клапане | 2.3.4.2 |
давление в корпусе рабочее максимально допустимое | 2.1.9.11 |
давление в перепускном клапане избыточное обратное | 2.3.4.4 |
давление в точке | 2.1.9.1 |
давление в точке | 2.1.9.7 |
давление в уплотнениях динамическое максимальное | 2.1.9.12 |
давление в уплотнениях максимальное статическое | 2.1.9.13 |
давление входное максимальное | 2.1.9.4.2 |
давление входное максимально допустимое | 2.1.9.4.1 |
давление дифференциальное | 2.1.9.6.1 |
давление заданное дифференциальное | 2.1.9.6.2 |
давление закрытия в перепускном клапане | 2.3.4.3 |
давление испытательное гидростатическое | 2.1.9.14 |
давление на всасывании надкавитационное | 2.3.4.7 |
давление на всасывании надкавитационное имеющееся | 2.3.4.8 |
давление на всасывании надкавитационное требуемое | 2.3.4.9 |
давление на входе заданное | 2.1.9.4.3 |
давление на выходе заданное | 2.1.9.5.2 |
давление на выходе максимальное | 2.1.9.5.1 |
давление на выходе установки | 2.1.9.9 |
давление насоса входное | 2.1.9.4 |
давление насоса на выходе | 2.1.9.5 |
давление насыщенного пара перекачиваемой жидкости | 2.1.9.3 |
давление предварительной зарядки | 2.3.4.6 |
давление рабочее максимально допустимое | 2.1.9.10 |
давление расчетное основное | 2.1.9.15 |
давление скоростное | 2.1.9.16 |
давление срабатывания перепускного клапана | 2.3.4.1 |
давление установки входное | 2.1.9.8 |
двухпоточный | 2.2.9.5 |
действие двойное | 2.3.6.2 |
действие одностороннее | 2.3.6.1 |
деталь | 2.1.17.25 |
диапазон насоса температурный допустимый | 2.1.10.2 |
диапазон рабочих режимов допустимый | 2.1.13.3 |
диапазон эксплуатации допустимый | 2.2.1.3 |
допустимые | 2.1.2.6 |
Ж | |
жесткость вала | 2.1.17.9 |
жидкость барьерная | 2.1.17.13 |
жидкость буферная | 2.1.17.14 |
жидкость перекачиваемая | 3.1.17.1* |
________________ | |
З | |
заданный | 2.1.2.2 |
запас кавитационный | 2.1.5.5 |
запас кавитационный допустимый | 2.1.5.5.2 |
запас кавитационный располагаемый | 2.1.5.5.1 |
запас кавитационный, определяющий трехпроцентное снижение полного напора | 2.1.5.5.3 |
И | |
интенсивность утечки | 2.1.3.4 |
испытательный | 2.1.2.8 |
К | |
коллектор | 2.3.6.6 |
компенсатор пульсаций | 2.3.6.7 |
компонент | 2.1.17.27 |
корпус двойной | 2.2.9.7 |
корпус цилиндрический | 2.2.9.8 |
корпус, находящийся под давлением | 2.1.17.30 |
коэффициент быстроходности | 2.2.8.2 |
коэффициент кавитационной быстроходности | 2.2.8.3 |
коэффициент муфты эксплуатационный | 2.1.17.24.1 |
коэффициент полезного действия (КПД) насоса | 2.1.12.1 |
КПД агрегата общий | 2.1.12.5 |
КПД гидравлический | 2.1.12.3 |
КПД механический | 2.1.12.2 |
КПД насоса максимальный | 2.1.12.1.1 |
КПД объемный | 2.3.5.5 |
КПД привода | 2.1.12.4 |
М | |
мощность насоса выходная | 2.1.11.1 |
многоступенчатый | 2.2.9.3 |
многофазность | 2.1.16.7 |
момент | 2.1.15.3 |
моноблок | 2.2.9.6 |
мощность насоса потребляемая | 2.1.11.2 |
мощность насоса потребляемая заданная | 2.1.11.2.1 |
мощность насоса потребляемая максимальная | 2.2.3.3 |
мощность насоса потребляемая оптимальная | 2.2.3.1 |
мощность насоса потребляемая при нулевой подаче | 3.2.3.2* |
мощность привода выходная заданная | 2.1.11.4 |
мощность привода потребляемая | 3.1.11.3* |
муфта соединительная | 2.1.17.24 |
Н | |
нагрузка на шток | 3.3.5.4* |
нагрузка осевая максимальная | 2.1.15.4.2 |
нагрузка радиальная максимальная | 2.1.15.5.2 |
нагрузка радиальная расчетная | 2.1.15.5.1 |
нагрузка ротора насоса осевая | 2.1.15.4 |
нагрузка ротора насоса радиальная | 2.1.15.5 |
нагрузки присоединительные | 2.1.15.1 |
напор | 3.1.5.1* |
напор в пиковой точке | 3.2.4.3* |
напор гидростатический | 2.1.5.1.1 |
напор максимальный | 2.2.4.4 |
напор надкавитационный, требуемый для трехпроцентного снижения полного напора | 3.2.4.5* |
напор насоса полный | 2.1.5.1.3.2 |
напор насосного агрегата полный | 2.1.5.1.3.3 |
напор оптимальный | 2.2.4.1 |
напор отсечной | 2.2.4.2 |
напор полный | 2.1.5.1.3 |
напор скоростной | 2.1.5.1.2 |
напор статический | 2.1.5.2 |
напор установки полный | 2.1.5.1.3.1 |
насос | 2.1.1.1 |
насос внешний | 2.3.6.5 |
насос внутренний | 2.3.6.4 |
насос динамический | 2.2.9.1 |
насос жидкостной | 2.1.17.2 |
насос затопляемый | 2.1.17.22 |
насос погружной | 2.1.17.21 |
насос резервный | 2.1.17.29 |
номинальный | 3.1.2.9* |
нормальный | 3.1.2.5* |
О | |
объем геометрического замещения | 2.3.5.3 |
объем мертвый | 2.3.5.1 |
объем рабочий | 2.3.5.2 |
однопоточный | 2.2.9.4 |
одноступенчатый | 2.2.9.2 |
осевая нагрузка ротора насоса расчетная | 2.1.15.4.1 |
отклонение вала | 2.1.15.6 |
П | |
патрубки соединительные вспомогательные | 2.1.17.17 |
перепад высот | 3.1.4.11 |
плоскость базовая | 2.1.4.1 |
плоскость базовая NPSH | 2.2.2.1 |
плотность | 3.1.16.1* |
площадь входная поперечного сечения насоса | 2.1.7.1 |
площадь насосной камеры | 3.3.2.3* |
площадь поперечного сечения насоса выходная | 2.1.7.2 |
площадь поперечного сечения установки выходная | 2.1.7.4 |
площадь проходного сечения горловины | 3.2.5.1* |
площадь проходного сечения клапана | 3.3.2.2* |
подача | 3.1.3.2* |
подача геометрическая | 2.3.1.2 |
подача допустимая максимальная | 2.1.3.2.6 |
подача допустимая минимальная | 2.1.3.2.7 |
подача заданная | 2.1.3.2.2 |
подача максимальная | 2.1.3.2.4 |
подача массовая | 2.1.3.1 |
подача минимальная | 2.1.3.2.5 |
подача минимальная, при которой происходит максимальный допустимый нагрев | 2.2.1.2 |
подача на входе | 3.1.3.5* |
подача на выходе | 3.1.3.6* |
подача нормальная | 2.1.3.2.3 |
подача объемная | 2.1.3.2 |
подача оптимальная | 2.1.3.2.1 |
подача промежуточная | 2.1.3.7 |
подача стабильная минимально допустимая | 2.1.3.2.7.1 |
подача тепловая минимально допустимая | 2.1.3.2.7.2 |
подача устойчивая минимальная | 2.2.1.1 |
подшипник гидродинамический | 2.1.17.19 |
подшипник радиальный гидродинамический | 2.1.17.19.1 |
подшипник упорный гидродинамический | 2.1.17.19.2 |
показатель типовой | 2.2.8.1 |
потери механической мощности насоса | 2.1.11.5 |
потеря гидравлического напора | 2.1.5.3 |
привод | 3.1.17.23* |
припуск на коррозию | 3.1.17.5* |
промывка инжекторная | 2.1.17.12 |
промывка уплотнения | 3.1.17.11* |
пульсация давления | 2.3.4.5 |
Р | |
работа в параллельном режиме | 2.1.17.3 |
работа в последовательном режиме | 2.1.17.4 |
рабочий | 2.1.2.7.1 |
рабочий допустимый | 2.1.2.7.2 |
разъем осевой | 2.1.17.6 |
разъем радиальный | 2.1.17.7 |
расход | 2.1.3.2 |
расход в разгрузочном устройстве | 2.1.3.3 |
расход промежуточного отбора | 2.1.3.7 |
расчетный | 2.1.2.1 |
режим работы | 2.1.2.3.1 |
резерв для обслуживания | 2.1.17.28 |
ротор | 2.2.9.9 |
ротор герметичный | 2.1.17.18 |
С | |
сечение седла клапана проходное | 2.3.2.1 |
сила | 2.1.15.2 |
симплекс, дуплекс, триплекс, мультиплекс | 2.3.6.3 |
система | 2.1.1.4 |
скорость в горловине средняя | 2.2.6.1 |
скорость в седле клапана | 2.3.3.1 |
скорость в точке средняя | 2.1.8.1 |
скорость истечения через проходное сечение в клапане | 2.3.3.2 |
скорость локальная | 2.1.8.6 |
скорость на входе средняя | 2.1.8.2 |
скорость на входе установки средняя | 2.1.8.4 |
скорость на выходе средняя | 2.1.8.3 |
скорость на выходе установки средняя | 2.1.8.5 |
скорость плунжера | 2.3.3.3 |
скорость поршня | 2.3.3.3 |
смазывание продуктом | 2.1.17.20 |
смесь | 2.1.16.4 |
содержание газа | 2.1.16.5 |
содержание твердой фазы | 2.1.16.6 |
Т | |
температура допустимая максимальная | 2.1.10.1 |
точка гарантийная | 2.1.13.2 |
точка пиковая | 2.2.7.2 |
точка рабочая | 2.2.7.3 |
точка рабочего режима | 2.1.13.1 |
У | |
узел | 2.1.17.26 |
условия | 2.1.1.5 |
условия заданные | 2.1.2.2.1 |
установка | 2.1.1.3 |
утечки внутренние | 2.3.1.1 |
X | |
характеристика давление/температура | 2.1.2.4 |
характеристика насоса H(Q) рабочая | 2.2.7.1 |
характеристика насоса H(Q) нестабильная рабочая | 2.2.7.1.2 |
характеристика насоса H(Q) рабочая стабильная | 2.2.7.1.1 |
характеристика насоса NPSH кавитационная | 2.1.13.6 |
характеристика потребляемой мощности насоса | 2.1.13.4 |
характеристика установки NPSH кавитационная | 2.1.13.7 |
характеристика эффективности насоса | 2.1.13.5 |
Ц | |
циркуляция | 2.1.17.11 |
Ч | |
частота вращения (перемещения) | 2.1.14.1 |
частота вращения (перемещения) допустимая постоянная максимальная | 2.1.14.2 |
частота вращения заданная | 2.1.14.4 |
частота вращения предельная | 2.1.14.5 |
число оборотов критическое | 2.2.6.2 |
число оборотов критическое сухое | 2.2.6.3 |
число оборотов мокрое критическое | 2.2.6.4 |
Э | |
эксплуатационный | 2.1.2.3 |
электронасос герметичный | 2.1.17.18 |
энергия удельная | 2.1.6 |
Алфавитный указатель терминов на английском языке
А | |
allowable | 2.1.2.6 |
allowable operating range | 2.2.1.3, 2.1.13.3 |
allowable temperature range of the pump | 2.1.10.2 |
allowable working | 2.1.2.7.2 |
alternative | 2.1.2.7.2 |
atmospheric pressure | 2.1.9.2 |
auxiliary connections | 2.1.17.17 |
axial load of pump rotor | 2.1.15.4 |
axial split | 2.1.17.6 |
В | |
balancing rate of flow | 2.1.3.3 |
barrel casing | 2.2.9.8 |
barrier liquid | 2.1.17.13 |
basic design pressure | 2.1.9.15 |
buffer liquid | 2.1.17.14 |
С | |
canned motor pump | 2.1.17.18 |
canned rotor | 2.1.17.18 |
CCW | 2.1.14.7 |
circulation | 2.1.17.11 |
clearance volume | 2.3.5.1 |
clockwise rotation | 2.1.14.6 |
close-coupled | 2.2.9.6 |
component | 2.1.17.27 |
conditions | 2.1.1.5 |
connection loads | 2.1.15.1 |
corrosion allowance | 2.1.17.5 |
counter-clockwise rotation | 2.1.14.7 |
coupling | 2.1.17.24 |
coupling service factor | 2.1.17.24.1 |
critical speed | 2.2.6.2 |
CW | 2.1.14.6 |
D | |
density | 2.1.16.1 |
design | 2.1.2.1 |
design axial load | 2.1.15.4.1 |
design radial load | 2.1.15.5.1 |
differential pressure | 2.1.9.6.1 |
double acting | 2.3.6.2 |
double casing | 2.2.9.7 |
double flow | 2.2.9.5 |
driver | 2.1.17.23 |
driver power input | 2.1.11.3 |
driver rated power output | 2.1.11.4 |
dry critical speed | 2.2.6.3 |
duty point | 2.1.13.1 |
dynamic viscosity | 2.1.16.3 |
F | |
face runout | 2.1.17.10 |
flow rate | 2.1.3.2 |
force | 2.1.15.2 |
G | |
gas content | 2.1.16.5 |
gauge pressure at point x | 2.1.9.7 |
geometric displacement volume | 2.3.5.3 |
geometrical flow | 2.3.1.2 |
guarantee point | 2.1.13.2 |
H | |
head | 2.1.5.1 |
head at peak point | 2.2.4.3 |
height | 2.1.4.2 |
height of the inlet connection | 2.1.4.3 |
height of the inlet manometer | 2.1.4.9 |
height of the inlet side of the installation | 2.1.4.7 |
height of inlet-side measuring point | 2.1.4.5 |
height of the NPSH datum plane | 2.1.5.4 |
height of the outlet connection | 2.1.4.4 |
height of the outlet manometer | 2.1.4.10 |
height of the outlet side of the installation | 2.1.4.8 |
height of outlet-side measuring point | 2.1.4.6 |
hydraulic efficiency | 2.1.12.3 |
hydrodynamic bearing | 2.1.17.19 |
hydrodynamic radial bearing | 2.1.17.19.1 |
hydrodynamic thrust bearing | 2.1.17.19.2 |
hydrostatic test pressure | 2.1.9.14 |
I | |
inboard pump | 2.3.6.4 |
injection flush | 2.1.17.12 |
inlet area of the installation | 2.1.7.3 |
inlet area of the pump | 2.1.7.1 |
inlet pressure of the installation | 2.1.9.8 |
inlet pressure of the pump | 2.1.9.4 |
inlet rate of flow | 2.1.3.5 |
installation | 2.1.1.3 |
installation NPSH curve | 2.1.13.7 |
installation total head | 2.1.1.3.1 |
intermediate take-off rate of flow | 2.1.3.7 |
K | |
kinematic viscosity | 2.1.16.2 |
L | |
leakage rate of flow | 2.1.3.4 |
level difference | 2.1.4.11 |
liquid pump | 2.1.17.2 |
local velocity | 2.1.8.6 |
loss of head | 2.1.5.3 |
M | |
manifold | 2.3.6.6 |
mass rate of flow | 2.1.3.1 |
maximum allowable casing working pressure | 2.1.9.11 |
maximum allowable continuous speed | 2.1.14.2 |
maximum allowable flow | 2.1.3.2.6 |
maximum allowable inlet pressure | 2.1.9.4.1 |
maximum allowable temperature | 2.1.10.1 |
maximum allowable working pressure | 2.1.9.10 |
maximum axial load | 2.1.15.4.2 |
maximum dynamic sealing pressure | 2.1.9.12 |
maximum flow | 2.1.3.2.4 |
maximum head | 2.2.4.4 |
maximum inlet pressure | 2.1.9.4.2 |
maximum outlet pressure | 2.1.9.5.1 |
maximum pump power input | 2.2.3.3 |
maximum radial load | 2.1.15.5.2 |
maximum static sealing pressure | 2.1.9.13 |
mean velocity at inlet | 2.1.8.2 |
mean velocity at inlet area of the installation | 2.1.8.4 |
mean velocity at outlet | 2.1.8.3 |
mean velocity at outlet area of the installation | 2.1.8.5 |
mean velocity at point | 2.1.8.1 |
mean velocity at throat | 2.2.6.1 |
mechanical efficiency | 2.1.12.2 |
minimum allowable continuous speed | 2.1.14.3 |
minimum allowable flow | 2.1.3.2.7 |
minimum allowable stable | 2.1.3.2.7.1 |
minimum allowable thermal flow | 2.1.3.2.7.2 |
minimum continuous stable flow | 2.2.1.1 |
minimum continuous thermal flow | 2.2.1.2 |
minimum flow | 2.1.3.2.5 |
mixture | 2.1.16.4 |
moment | 2.1.15.3 |
motor efficiency | 2.1.12.4 |
multi-phase | 2.1.16.7 |
multi-stage | 2.2.9.3 |
N | |
net positive inlet pressure | 2.3.4.7 |
net positive inlet pressure available | 2.3.4.8 |
net positive inlet pressure required | 2.3.4.9 |
net positive suction head | 2.1.5.5 |
net positive suction head 3% | 2.2.4.5 |
net suction head available | 2.1.5.5.1 |
net positive suction head required | 2.1.5.5.2 |
net positive suction head required for drop of 3% | 2.1.5.5.3 |
nominal | 2.1.2.9 |
normal | 2.1.2.5 |
normal flow | 2.1.3.2.3 |
NPIP | 2.3.4.7 |
NPIPA | 2.3.4.8 |
NPIPR | 2.3.4.9 |
NPSH | 2.1.5.5 |
NPSH datum plane | 2.2.2.1 |
NPSH3 | 2.2.4.5, 2.1.5.5.3 |
NPSHA | 2.1.5.5.1 |
NPSHR | 2.1.5.5.2 |
О | |
operating | 2.1.2.3 |
operating conditions | 2.1.2.3.1 |
operating point | 2.2.7.3 |
optimum head | 2.2.4.1 |
optimum pump power input | 2.2.3.1 |
optimum rate of flow | 2.1.3.2.1 |
outboard pump | 2.3.6.5 |
outlet area of the installation | 2.1.7.4 |
outlet area of the pump | 2.1.7.2 |
outlet pressure of the installation | 2.1.9.9 |
outlet pressure of the pump | 2.1.9.5 |
outlet rate of flow | 2.1.3.6 |
overall efficiency | 2.1.12.5 |
P | |
parallel operation | 2.1.17.3 |
part | 2.1.17.25 |
peak point | 2.2.7.2 |
piston velocity | 2.3.3.3 |
plunger velocity | 2.3.3.3 |
pre-charge pressure | 2.3.4.6 |
pressure at point x | 2.1.9.1 |
pressure casing | 2.1.17.30 |
pressure head | 2.1.5.1.1 |
pressure of temperature rating | 2.1.2.4 |
pressure pulsations | 2.3.4.5 |
product lubrication | 2.1.17.20 |
pulsation dampener | 2.3.6.7 |
pump | 2.1.1.1 |
pump best efficiency | 2.1.12.1.1 |
pump driver | 2.1.17.23 |
pump efficiency | 2.1.12.1 |
pump efficiency curve | 2.1.13.5 |
pump | 2.2.7.1 |
pump liquid | 2.1.17.1 |
pump mechanical power losses | 2.1.11.5 |
pump NPSH curve | 2.1.13.6 |
pump power input | 2.1.11.2 |
pump power input curve | 2.1.13.4 |
pump power output | 2.1.11.1 |
pump rated power input | 2.1.11.2.1 |
pump total head | 2.1.5.1.3.2 |
pump unit | 2.1.1.2 |
pump unit total head | 2.1.5.1.3.3 |
pumping chamber area | 2.3.2.3 |
Q | |
quenching | 2.1.17.15 |
R | |
radial load of pump rotor | 2.1.15.5 |
radial split | 2.1.17.7 |
rate of flow | 2.1.3.2 |
rated | 2.1.2.2 |
rated conditions | 2.1.2.2.1 |
rated differential pressure | 2.1.9.6.2 |
rated flow | 2.1.3.2.2 |
rated inlet pressure | 2.1.9.4.3 |
rated outlet pressure | 2.1.9.5.2 |
rated speed | 2.1.14.4 |
reference plane | 2.1.4.1 |
relief-valve accumulation pressure | 2.3.4.2 |
relief-valve back pressure | 2.3.4.4 |
relief-valve reseat pressure | 2.3.4.3 |
relief-valve set pressure | 2.3.4.1 |
RL | 2.3.5.4 |
rod load | 2.3.5.4 |
rotodynamic pump | 2.2.9.1 |
rotor | 2.2.9.9 |
S | |
seal flush | 2.1.17.11 |
series operation | 2.1.17.4 |
shaft deflection | 2.1.15.6 |
shaft runout | 2.1.17.8 |
shaft stiffness | 2.1.17.9 |
shut-off head | 2.2.4.2 |
shut-off pump power input | 2.2.3.2 |
simplex, duplex, triplex, multiplex | 2.3.6.3 |
single acting | 2.3.6.1 |
single flow | 2.2.9.4 |
single stage | 2.2.9.2 |
slip flow | 2.3.1.1 |
solid content | 2.1.16.6 |
specific energy | 2.1.6 |
specific speed | 2.2.8.2 |
speed | 2.1.14.1 |
stable pump | 2.2.7.1.1 |
standby pump | 2.1.17.29 |
standby service | 2.1.17.28 |
static head | 2.1.5.2 |
sub-assembly | 2.1.17.26 |
submergible pump | 2.1.17.22 |
submersible pump | 2.1.17.21 |
suction-specific speed | 2.2.8.3 |
swept volume | 2.3.5.2 |
system | 2.1.1.4 |
T | |
test | 2.1.2.8 |
throat area | 2.2.5.1 |
throttle bush | 2.1.17.16 |
total head | 2.1.5.1.3 |
trip speed | 2.1.14.5 |
type number | 2.2.8.1 |
U | |
unstable pump | 2.2.7.1.2 |
V | |
valve seat area | 2.3.2.1 |
valve seat velocity | 2.3.3.1 |
valve spill area | 2.3.2.2 |
valve spill velocity | 2.3.3.2 |
vapor pressure of the pumped liquid | 2.1.9.3 |
velocity head | 2.1.5.1.2 |
velocity pressure | 2.1.9.16 |
volume rate of flow | 2.1.3.2 |
volumetric efficiency | 2.3.5.5 |
W | |
wet critical speed | 2.2.6.4 |
working | 2.1.2.7.1 |
curve
curve
curve
Библиография
[1] ISO 80000-1 Quantities and units - Part 1: General (Величины и единицы. Часть 1. Общие положения)
УДК 621.67-216.74:006.354 | МКС 23.080 | Г 82 | IDT |
Ключевые слова: насосы, насосный агрегат, термины и определения, физические величины, напор, подача, кавитационный запас, коэффициент быстроходности | |||
Редакция документа с учетом
изменений и дополнений подготовлена
