Текст ГОСТ 24379.1-2012 Болты фундаментные. Конструкция и размеры



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

24379.1-

2012


МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

БОЛТЫ ФУНДАМЕНТНЫЕ

Конструкция и размеры

Издание официальное

Ntoecn

СШ1ЛТТЩфГ[Ч

201»

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные по* ложения». ГОСТ 1.2—2009 «Межгосударственная система стандартизации. Правила разработки, при* нятия. применения, обновления и отмены».

Сведения о стандарте

1    РАЗРАБОТАН Закрытым акционерным обществом «Центральный ордена Трудового Красно* го Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова»)

2    ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3    ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 4 июня 2012 г. № 40)

За принятие стандарта проголосовали:

Кратко» наименование страны

Коя страны по

Сокращенное наименование органа государственною

по МК |ИСО 3166) 004-97

МК(ИС0 3166) 004—97

управления стротепьстаои

Республика Беларусь

BY

Министерство архитектуры и строительства

Кыргызстан

KG

Госстрой

Российская Федерация

RU

Россгандарт

4    Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. Nv 1852-ст межгосударственный стандарт ГОСТ 24379.1—2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5    ВЗАМЕН ГОСТ 24379.1—80

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты»

© Стамдартинформ. 2013

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II

Содержание

В каком месте

Напечатано

Должно быть

Предисловие. Пункт 3. Таблица согласования

(ИУСМ9 4 2016 г.)

Узбекистан | UZ | Узстандарт

ГОСТ 24379.1—2012

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ФУНДАМЕНТНЫЕ Конструкция и размеры Foundation bolts. Structure and dimensions

Дата введения — 2013—07—01

1    Область применения

Настоящий стандарт распространяется на фундаментные болты (далее — болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0, предназначенные для крепления и фиксации строительных конструкций или оборудования.

Настоящий стандарт соответствует ГОСТ 25347 и ГОСТ 25348 в части, касающейся предельных отклонений размеров, и ГОСТ 8724 и ГОСТ 24705 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.

2    Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2590—2006 Прокат сортовой стальной горячекатаный круглый. Сортамент ГОСТ 2789—73 Шероховатость поверхности. Параметры и характеристики ГОСТ 3212—92 Комплекты мобильные. Уклоны формовочные, стержневые знаки, допуски раз* мерое

ГОСТ 5264—80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5915—70 Гайки шестигранные класса точности В. Конструкция и размеры ГОСТ 6636—69 Основные нормы взаимозаменяемости. Нормальные линейные размеры ГОСТ 8724—2002 (ИСО 261—98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 10549—80 Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 10605—94 (ИСО 4032—86) Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В. Технические условия

ГОСТ 10704—91 Трубы стальные электросварные прямошовныв. Сортамент ГОСТ 11371—78 Шайбы. Технические условия

ГОСТ 16093—2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посад* ки с зазором

ГОСТ 24379.0—80 Болты фундаментные. Общие технические условия

ГОСТ 24705—2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные раз*

меры

ГОСТ 25347—82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348—82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

Издание официальное

ГОСТ 26645—85* Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандарте» на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение. 8 котором дана ссылка на него, применяется в части не затрагивающей згу ссылку.

3    Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1    шпилька: Стержень фундаментного болта.

3.2    анкерная арматура: Конструктивный элемент, удерживающий шпильку е фундаменте.

3.3    анкерная плита: Деталь анкерной арматуры.

3.4    втулка: Деталь цилиндрической формы с отверстием, входящая в состав сварной анкерной плиты.

3.5    опорная плита: Основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом.

3.6    цанга разжимная: Конструктивная деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта.

3.7    муфта: Соединительная деталь с внутренней резьбой, предназначенная для стыковки частей шпилек фундаментного болта.

3.8    труба: Деталь анкерной арматуры съемных фундаментных болтов.

3.9    шайба: Крепежное изделие с отверстием, устанавливаемое под гайку.

3.10    гайка: Крепежное изделие с внутренней резьбой.

4    Конструкция и основные размеры

4.1 Типы, конструкция и основные размеры болтов должны соответствовать указанным в таблице 1 и на рисунке 1.

Таблица 1

Тип

болта

Исполнение

Наименование болта

Номинальный диаметр резьбы, мм

1

1

Болты фундаментные изогнутые

12—48

2

2

1

Болты фундаментные с анкерной плитой

16—48

2

56—140

3

56—140

3

1

Болты фундаментные составные

24—48

2

56—140

4

1

Болты фундаментные съемные

24—64

2

56—125

3

56—125

5

Болты фундаментные прямые

12—48

6

1

Болты фундаментные с коническим концом

12—48

2

3

* На территории Российской Федерации действует ГОСТ Р 53464—2009.

Типы и конструкция фундаментных болтов Тип 1

Болты фундаментные изогнутые Исполнение 1 Исполнение 2

Тип 2

Болты фундаментные с анкерной плитой

Исполнение 1 Исполнение 2 Исполнение 3

Тип 4

Тип 3

Болты фундаментные составные Исполнение 1 Исполнение 2



Тип 5

Болт фундаментный прямой



Болты фундаментные съемные

Исполнение 1 Исполнение 2 Исполнение 3

Болты фундаментные с коническим концом

Исполнение 1    Исполнение 2 Исполнение 3

*<А А А

лл Ф

1—10 — шпильки; If. 12 — анкерная плита: 13 — муфта. >4 — анкерная арматура: IS — разжимная цанга. 14 — комическая ■тулка: 17 — шайба 10 — тайка по ГОСТ 591S; 19 — гайка по ГОСТ 1060S

4.2    Длину болтов L и диаметр резьбы d назначают е зависимости от длины шпилек и диаметра их резьбы.

Примеры условных обозначений:

Болт типа 1. исполнение 1. диаметром резьбы d- 20 мм. длиной L - 800 мм. со шпилькой из стали марки ВСтЗпс категории 2:

Болт 1.1.М20 * 800. ВСтЗпс2 ГОСТ 24379.1—2012

Болт типа 4. исполнения 2. диаметром резьбы d = 100 мм. с мелким шагом резьбы 6 мм. длиной L = 1900 мм. со шпилькой из стали марки 09Г2С категории 6:

Болт 4.2.М100 * 6 * 1900 09Г2С-6 ГОСТ 24379.1—2012

4.3    Общие технические условия — по ГОСТ 24379.0.

4.4    Теоретическая масса болтов в сборе типов 1.2. 5 и 6 приведена в приложении А. Теоретическую массу болтов типов 3 и 4 указывают в рабочих чертежах.

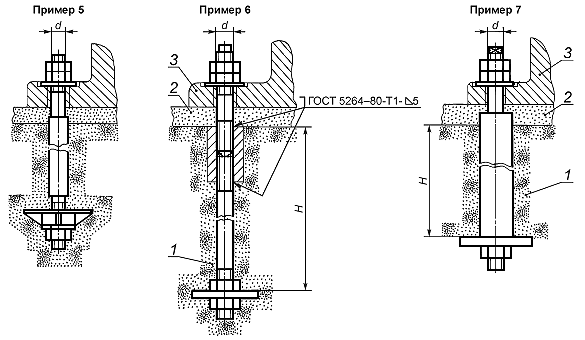

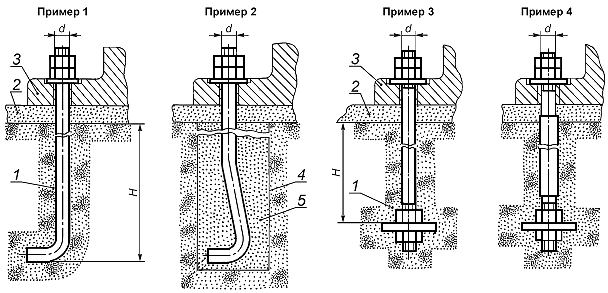

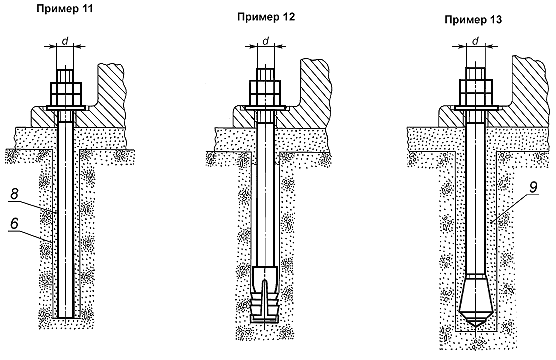

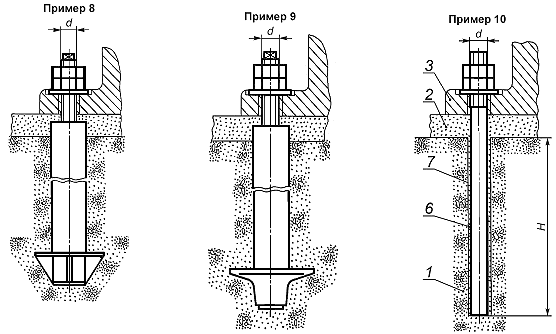

4.5    Примеры установки болтов в фундаменты приведены в приложении Г.

5 Конструкция и размеры шпилек

5.1 Конструкция и размеры шпилек должны соответствовать указанным на рисунке 2 и в таблице 2.

Шпильки (поз. 1—10 по рисунку!)

Псл1<*-12-48 ми)

arty

«<-



_L



ПваЗ* (tf = 16-46 мм)


а


Под. 4 (4 *36-140 им)

-й*

г! •#=¥»

ft

J:-•

. _ 1 " — w .

. .... ..



Пм.7(4я12-46ыи)

•«-

■o

ч5

* J

i. ,


По*. 8 (4*12-40 ми)

ftoJL В (tf = 12 — 4&ЫМ)


a


JL


&


ЯГ.* г.


Па*. 10 ftf-12-4ft ш)

♦Рмиврдляпушж

Рисунок 2. лист 3

Размеры а миллиметрах

Таблица 2

Шаг резьбы

*2

аз

*4

*5

*0

/

'2

и

's

Номи* малькым диаметр реэ*$ы d

4‘,

Предельное отклонение

крупный

мелкий

по h!6

по

H1S

по Ыв

по

МТ17

IT17

по 1-

2

по

♦ IT17

по t-

Tt7

2

12

1.75

12

17

20

80

40

100

50

25

24

16

2

16

22

26

90

50

130

60

30

32

20

2.5

20

28

32

100

60

160

80

40

40

24

3

24

с

34

39

110

75

200

100

50

48

30

3.5

30

J

42

48

120

90

250

120

60

60

36

4

36

50

58

130

110

300

140

70

73

42

4.5

42

8

58

68

140

125

350

170

85

85

48

5

48

68

77

150

150

400

200

100

98

56

5.5

60

56

47.8

12

160

400

180

64

6

70

64

55

16

170

190

72

75

72

63

20

180

OW

200

80

85

80

71

190

600

220

90

95

90

81

210

800

230

100

е

105

100

91

25

230

250

110

120

110

101

240

1000

260

125

130

125

116

30

250

270

140

145

140

270

280

Окончание таблицы 2

Размеры е миллиметрах

Шат резьбы

h

*10

'тг

а

Н

Л

С

Номинальный диаметр резьбы d

Предельное отклонение

Я

f

крупный

мелкий

ГП7

noi-

2

по Ы5

ITJ7

по 1-

2

12

1.75

30

20

6

12

8

16

2

36

28

9

16

4 Л

20

2.5

48

34

9

20

1U

24

3

7

65

60

41

17

9

11

24

ПА

30

3.5

75

73

50

19

10

4 а

14

30

£\)

36

4

10

90

85

63

24

20

17

36

ОЛ

42

4.5

100

95

71

27

15

20

42

48

5

12

115

120

82

32

25

18

22

48

40

56

5.5

16

130

120

180

41

30

25

20

64

6

150

135

200

46

25

72

20

л ее

П4А

50

40

35

80

55

JU

90

180

280

65

35

100

в

25

200

300

75

50

45

40

110

220

340

85

125

30

240

370

95

60

55

45

140

Примеры условных обозначений:

Шпилька поз. 1. диаметром резьбы d - 20 мм. длиной L = 800 мм. из стали марки ВСтЗпс категории 2:

Шпилька 1.М20»800 ВСтЗпс2 ГОСТ 24379.1—2012

Шпилька поз. 4. диаметром резьбы d - 100 мм. с мелким шагом резьбы 6 мм. длиной L - 3150 мм. из стали марки 09Г2С категории 6:

Шпилька 4.М100 «б * 3150.09Г2С—6 ГОСТ 24379.1—2012

5.2    Предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348.

5.3    Резьба — по ГОСТ 24705. поле допуска 8д — по ГОСТ 16093.

5.4    Размеры сбегов резьбы и фасок — по ГОСТ 10549.

5.5    Длина шпилек L (кроме поз. 5 и 6) и их теоретическая масса приведены в приложении Б.

Для шпилек (поз. 5 и б) длину и теоретическую массу указывают в рабочих чертежах.

5.6    Допускается изготовление шпилек другой длины по соглашению между потребителем и пред* приятием-изготовителем.

6 Конструкция и размеры анкерных плит

6.1 Конструкция и размеры анкерных плит (лоз. 11) должны соответствовать указанным на рисунке 3 и в таблице 3. плит (поз. 12) — на рисунке 4 и в таблице 4.

*«***рДПЙ<ПР«*

Рисунок Э —Анкерная плита (поз. 11 на рисунке 1}

Размеры в миллиметрах

Таблица 3

Номинальный диаиегр ромбы шпильки d

О

Предельное отклонение no Н17

в

Продельное

ГГ17

отклонение no 1 — 2

S*

Теоретическая масса плиты, «г

16

22

65

14

0,42

20

26

80

16

0,74

24

32

100

18

1,30

30

38

120

20

2.08

36

45

150

20

3,28

42

50

170

25

5.29

48

60

190

28

7.31

56

66

220

32

11.21

64

74

260

36

17,80

72

82

300

40

26,41

80

90

320

45

33,70

90

100

360

50

47.50

Рисунок 4 — Анкерная плига (поз. 12 на рисунке 1}

Таблица 4

Размеры а миллиметрах

Номинальный диаметр реаьбы шпильки d

0

*>1

°2

*4

Теоретическая масса плиты, с

100

135

625

220

130

94.27

110

145

650

230

135

100.32

125

165

675

240

135

106.70

140

165

700

290

145

125.50

Примеры условных обозначений:

Анкерная плита (поз. 11) размером в = 150 мм:

Плита 150 ГОСТ 24379.1—2012

Анкерная плита (поз. 12) наружным диаметром О, = 625 мм:

Плита 625 ГОСТ 24379.1—2012

6.2    Предельные отклонения размеров — по ГОСТ 25347.

6.3    Отливку выполнять по 3-му классу точности ГОСТ 26645.

6.4    Формовочные уклоны — по ГОСТ 3212.

6.5    Литейные радиусы — 5 мм.

6.6    Параметры шероховатости поверхностей литых анкерных плит должны быть не более Ra - 50 мкм по ГОСТ 2789.

7 Конструкция и размеры муфты

7.1 Конструкция и размеры муфты должны соответствовать указанным на рисунке 5 и в таблице 5.

10

*Рюшр дги спрмок

Рисунок 5 — Муфта (поз. 13 на рисунке 1)

Таблица 5

Размеры а миллиметрах

Номинальный диаметр резьбы d

О*

И

Предельное отклонение по «1Т17

С

Теоретическая масса муфты, кг

24

50

120

2

1.42

30

60

140

3

2.35

36

70

170

4

3.78

42

80

190

5

5.43

46

90

220

6

7.36

56

100

250

8

10.58

64

110

280

8

13.82

Пример условного обозначения:

Муфта для шпильки б - 24 мм из стали марки ВСтЗпс категории 2:

Муфта М24.ВСтЗпс2 ГОСТ 24379.1—2012

7.2    Муфты должны изготовляться из круглой стали по ГОСТ 2590. обычной точности прокатки.

7.3    Предельные отклонения размеров — по ГОСТ 25347.

7.4    Резьба — по ГОСТ 24705 с крупным шагом, поле допуска 7Н — по ГОСТ 16093.

7.5    Размеры фасок резьбы — по ГОСТ 10549.

8 Конструкция и размеры анкерной арматуры

8.1 Конструкция анкерной арматуры должна соответствовать указанной на рисунке 6.

Исполнены* 1    исполнение2

Исполнение 3 rf«66-100w


rf. 24-46 мм    69-126 нм

госгб2в4-амп*ьа амо


1 — труба (см. рисунок 7); 2 — составим анкерная плита (см. рисунок б): 3 — литая анкерная плита |см рисунок 9). 4 — саарная анкерная плита (см. рисунок 10): S — заглушка (см. рисунок 13)

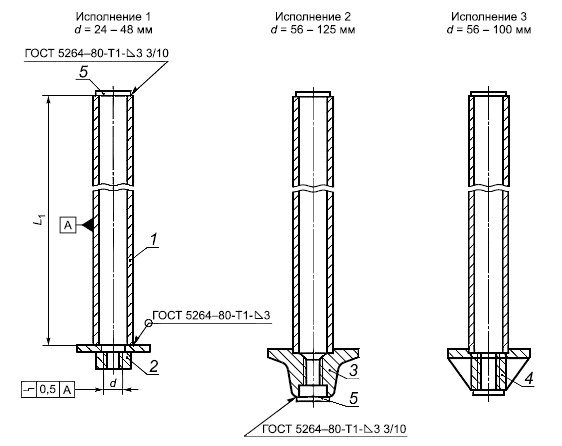

Рисунок 6 — Анкерная арматура (поз. 14 на рисунке 1)



8.2    Длина L, анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия d — по диаметру резьбы шпильки.

8.3    Конструкция и размеры трубы (лее. 1) должны соответствовать указанным на рисунке 7 и в таблице в.

Трубы должны приниматься по ГОСТ 10704.

8.4    Конструкция и размеры составной анкерной плиты (лоз. 2) должны соответствовать указан* ным на рисунке 8 и в таблице 7.


В миллиметрах

* Pawipu дал иуисл.


Таблица 6

Диаметр резьбы шпильки

24

30

36

42

48

56

64

72

80

90

100

110

125

Диаметр и толщина стенки трубы D * s

60 х 3.5

89*4

102 • 4

114 '4.5

127 * 4.5

140'4.5

152 * 5

168*5

180'5

203 • 6

1 — гайка поГОСТ 5915

Рисунок 8 — Анкерная составная плита {поз. 2 на рисунке 6)

Таблица 7

Размеры в миллиметрах

Номинальный диаметр резьбы d’

0

Предельное отклонение по Н16

Н*

S*

в

Предельное отклонение IT 17

ло 1-

2

Теоретическая массе плиты, ы

24

32

37

18

140

2.61

30

38

44

20

160

3.28

36

45

49

20

180

4.96

42

50

59

25

200

7.65

46

60

63

25

240

10.98

* См. рисунок 8.

8.5 Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на рисунке 9 и в таблице 8.


а

а\


Рисунок 9 — Анкерная литая плита (поэ. 3 на рисунке 6)


Размеры в миллиметрах

Таблица 8

Номинальный диаметр резьбы

а

Шаг резьбы

*

Л

и

4

6

/

LJ

ь

О

Теоретическая

крупный

ыелиы

®з

®4

®5

гТ

О

"2

лз

П

масса ппиты. кг

56

5.5

80

100

115

80

106

300

105

150

40

30

40

АА

26

64

6

85

105

125

90

120

350

120

170

40

45

10

ПА

38

72

4 АА

4 АГ

4 ел

4IV1

133

Л АЛ

4 АА

АЛЛ

ел

ел

ос

ZU

57

60

1UU

1£Э

1JU

1UU

145

4UV

^ии

эи

56

90

е

120

150

180

120

158

450

150

230

КП

60

30

25

89

100

130

170

190

150

174

500

160

240

70

40

117

110

145

185

210

165

185

550

180

270

60

75

35

45

158

125

150

190

230

180

210

600

190

290

80

50

195

8.6 Конструкция и размеры сварной анкерной плиты (лоз. 4) должны соответствовать указанным на рисунке 10 и е таблице 9.

Сверление отверстия в анкерной плите проводится после приварки втулки и ребер.

V- ^ТЦ\^


.ГОСТ ВЯМ-аОПДО


i;

i

1

1

1

■г

1

I

1

1

1

1_____

__2__


• Рам при для апрмок

1 — ребро (см. рисунок 11К 2 — втулка (см. рисунок 12)

Рисунок 10

Размеры а миллиметрах

Таблица 9

Шаг резьбы

в

*1

*2

Номинальный

предельное отклонение

н*

Теоретическая

диаметр рем.бы д

крупный

мелкий

IT17

ло i-

2

no H16

S*

массе плиты, кг

56

5.5

280

106

76

110

16.61

64

6

300

120

84

120

£\)

19.71

72

340

133

92

135

25

31.24

60

в

400

145

100

145

43.01

90

420

156

110

170

АЛ

59.19

100

450

174

120

180

71.21

8.6.1 Конструкция и размеры ребра должны соответствовать указанным на рисунке 11 и в таблице 10.

St


Рисунок 11 — Ребро (поз. 1 на рисунке 10)


* Рямф дгт слряжж

Таблица 10

Размеры в миллиметрах

Номинальный диаметр резьбы отверстия е анкерной плите d

Л IT17

Предельное отклонение no t_

2

Толщина S*

56

80

10

64

90

72

100

во

110

16

90

130

100

140

8.6.2 Конструкция и размеры втулки должны соответствовать указанным на рисунке 12 и в таблице 11.

VM

7S

ЕМ-

10x46*


о*


МИЗП


•Рвиаердляспраэо*

Рисунок 12 — Втулка (поз. 2 на рисунке 10)

Таблица 11

Размеры 8 миллиметрах

Номинальный диаметр резьбы d

56

64

72

во

90

100

Диаметр заготовки О'

100

110

130

140

160

180

Высота втулки Ь. предельное отклонение no + IT17

90

100

110

120

140

150

8.7 Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на рисунке 13. Размеры указаны в таблице 12 для трубы, а в таблице 13 — для анкерной плиты.

Рисунок 13 — Заглушка (поз. 5 на рисунке б)

Таблица 12

Размеры в миллиметрах

Труба P'S

во • 3.S

89 • 4

102 ' 4

114 • 4.5

127 ' 4.5

140 ■ 4.5

152 » 5

168 ' 5

180 > S

203 > в

D

Предельное отклонение по Мб

56

85

96

110

122

135

147

163

175

196

Теоретическая масса, кг

0.06

0.13

0.18

0.22

028

0.34

0.40

0.49

0.57

0.72

Таблица 13

Размеры в миллиметрах

Номинальный диаметр резьбы псп анкерную плиту d

56

64

72

80

90

100

110

125

D

Предельное отклонение по h16

90

95

115

13.0

150

160

170

Теоретическая масса.кг

0.15

0.17

0.24

0.31

0.42

0.47

0.53

Примеры условных обозначений:

Арматура анкерная, исполнения 1. под шпильку б - 24 мм. длиной L, = 400 мм:

Арматура анкерная 1.М24 > 400 ГОСТ 24379.1—2012 То же. исполнения 2. под шпильку б - 64 мм. длиной L, = 2000 мм:

Арматура анкерная 2.М64 * 2000 ГОСТ 24379.1—2012 То же. исполнения 3. под шпильку б - 100 мм с мелким шагом резьбы 6 мм. длиной L, = 3150 мм: Арматура анкерная З.М100 к 6 • 3150 ГОСТ 24379.1—2012

8.8    Предельные отклонения размеров — по ГОСТ 25347 и ГОСТ 25348.

8.9    Резьба — по ГОСТ 24705. поле допуска 7Н — по ГОСТ 16093.

8.10    Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645.

8.11    Размеры фасок резьбы — по ГОСТ 10549.

8.12    Неуказанные литейные радиусы — 5 мм.

8.13    Теоретическая масса анкерной арматуры и труб приведена в приложении В.

9 Конструкция и размеры разжимной цанги

9.1 Конструкция и размеры разжимной цанги должны соответствовать указанным на рисунке 14 и в таблице 14.

А-А

Рисунок 14 — Разжимная цанга (поз. 15 на рисунке 1)

Таблица 14

Размеры в миллиметрах

Номинальный

диаметр

резьбы

ШПИЛЬКИ tf

О

Продельное отклонение по Мб

Предельное отклонение по Мб

4*

<*з

Н

ft

",

*5

Предельное

отклонение

IT16

ПО 1 _

2

ft.

не

более

Теоретическая ыассе цанги. *1

Пред откл. по Мб

Предельное

отклонение

IT16

по i -

2

12

17

12.5

15

16.5

36

30

24

16

11

7

0.5

0.8

0.03

16

24

17.0

20

23.2

45

36

30

21

14

10

0.8

1.0

0.08

20

30

21.0

25

29.0

60

48

40

26

18

12

1.0

1.2

0.17

24

34

25.0

30

32.5

75

60

54

31

22

15

1.5

1.5

0.25

30

42

32.0

37

32.5

90

72

60

34

27

18

1.5

1.5

0.41

36

50

38.0

42

48.0

105

84

70

47

33

22

2.0

1.5

0.68

42

58

44.0

52

55.5

120

96

80

55

39

25

2.5

2.0

1.06

48

68

50.0

60

65.0

150

120

100

63

43

29

3.0

2.0

1.96

9.2 Предельные отклонения размеров — по ГОСТ 25347.

Пример условного обозначения:

Разжимная цанга для шпильки d - 24 мм:

Цанга М24 ГОСТ 24379.1—2012

10 Конструкция и размеры конической втулки

10.1 Конструкция и размеры конической втулки должны соответствовать указанным на рисунке 15 и в таблице 15.

Рисунок 15 — Коническая втулка (поз. 76 на рисунке 1)

Таблица 15

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки d

0

Предельное отклонение по Ыв

н

h

Теоретическая масса агулки, и

Предельное отклонение IT16

по 1-

2

12

22

24

20

0.03

16

29

32

28

0,06

20

35

40

34

0.11

24

42

48

41

0,20

30

52

60

51

0.36

36

62

72

61

0,67

49

72

84

71

0.94

48

82

96

82

1.41

Пример условного обозначения:

Втулка под шпильку d = 24 мм.

Втулка М24 ГОСТ 24379.1—2012

10.2    Предельные отклонения размеров — по ГОСТ 25347.

10.3    Резьба — по ГОСТ 24705. поле допуска 7Н — по ГОСТ 16093.

10.4    Размеры фасок резьбы — по ГОСТ 10549.

11 Конструкция и размеры шайбы

11.1    Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371. при увеличенных отверстиях в приливах оборудования — по настоящему стандарту.

11.2    Конструкция и размеры шайб должны соответствовать указанным на рисунке 16 и в таблице 16.

ъ

* т?

а

и

«•

Рисунок 16 — Шайбе (поз. 17 на рисунке 1)


„Л. .

Таблица 16

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки 6

*0

Предельное отклонение по Н1б

О

Предельное отклонение по Мб

S

Предельное

радиальное

биение

Теоретическая масса шайбы, кг

12

13

36

3

0.5

0.021

16

17

42

4

0.6

0.050

20

21

45

8

0.076

24

25

55

0.120

30

32

80

10

0.7

0.330

36

38

90

0.410

42

44

95

14

0.610

48

50

105

0.740

56

60

115

16

0.8

0.950

64

68

130

1,210

72

76

140

18

1.530

Окончание таблицы 16

Размеры 8 миллиметрах

Номинальный диаметр резьбы шпильки tf

40

Предельное отклонение по Н16

0

Предельное отклонение по Н1в

S

Предельное

радиальное

биение

Теоретическая масса шайбы, кг

во

85

160

20

Л Q

2.270

90

95

180

2.880

100

105

190

22

3.400

110

115

200

3.630

125

130

240

25

1.0

6.300

140

145

270

7.990

Пример условного обозначения:

Шайба для шпильки диаметром резьбы 0=12 мм:

Шайба М12 ГОСТ 24379.1—2012

Приложение А (справочное)

Теоретическая масса болтов типов 1.2. 5 и б

Таблица А.1

Размеры в миллиметрах

Длина*

Теоретическая масса болта типа 1. яг, при номинальном диаметре резьбы <3

болта L

12

16

20

24

30

36

42

48

300

0.35

0,66

400

0.44

0.82

1.32

500

0.52

0.97

1.57

2.35

600

0.61

1.13

1.81

2.71

4.55

710

0.71

1.31

2.09

3.10

5.16

7.59

800

0.79

1.45

2.31

3.42

5.66

8.31

11.81

900

0.88

1.60

2.55

3.77

622

9.10

12.89

17.41

1000

0.97

1.77

2.80

4.13

6.77

9.91

13.98

18.83

1120

1.95

3.10

4.56

7.43

10.85

15.29

20.53

1250

2.15

3.43

5.03

8.15

11.88

16,71

22.38

1320

3.60

5.28

8.53

12.43

17,47

23.37

1400

3.79

5.55

8.99

13.10

18,33

24.51

1500

5.90

9.54

13.90

19.42

25.93

1600

6.26

10.10

14.70

20.50

27.35

1700

6.61

10.65

15.50

21.59

28.77

1800

11.21

16.29

22,68

30.19

1900

11.76

17.09

23,76

31.61

2000

12.32

17.89

24,85

33.03

2120

18.85

26.16

34.73

2240

19.81

27,47

36.44

2300

20.29

28.11

37.29

2360

28,76

38.07

2500

30,29

40.13

2650

42.26

2800

44.39

Таблица А2

Теоретическая масса волга типа 2. хг. исполнение

Длина*

1

2

Э

болта L

Номинальный диаметр резьбы

20

24

30

Зв

42

48

56

64

72

80

90

100

110

125

140

200

0.92

1.56

250

0.99

1.69

2.74

4.70

ЭОО

1.07

1.81

2.91

4,96

7.60

350

1.15

1.93

3.09

5.25

7.99

1221

400

1.23

2,06

3.27

553

6.39

12.75

17.56

450

1.31

2.16

3.35

561

8.79

1329

18.27

500

1.39

2.30

3.62

6.06

9.19

1364

16.98

600

1.55

2.55

3.98

6.64

9,99

14.92

20.39

710

1.72

2.62

4.37

725

10.87

16.12

21.95

600

1.66

3.04

4.69

7.75

1159

17.10

23.23

33,99

900

2.02

3.29

5.04

630

12.39

18.18

24.66

35.26

1000

2,16

3.53

5.40

666

13.16

1927

26.07

38.43

53.60

71.35

1120

2.37

3.64

5.63

9.53

14.14

2057

27.79

40.14

56.52

74.66

1250

2.57

4.15

6.29

10,25

15.19

21.99

29.63

43.96

59.20

79.16

96.8

1320

4.32

6.54

10.64

15.75

22.75

30.63

44.56

62.56

80.92

101.9

1400

4.52

6.62

11.07

16.36

23.62

31.75

47.30

65.63

65.22

107.7

141.9

1500

4.77

7.10

11.63

17.18

24.71

33.17

48,57

67.56

87.16

109.4

144.6

1600

7.53

12.18

17,98

25.79

34.59

51.74

71.71

92,1

116.7

153.0

219.1

252.6


ГОСТ 24379.1—2012


го

Скончание таблиц А.2

Размеры 8 миллиметрах

Теоретическая масса болта типа 2.

яг. исполнение

Длина*

1

2

3

болте L

номинальный диаметр резьбы

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

1700

7.88

12.74

18.77

2638

36.17

53.96

7546

95.6

121.1

158.6

225.8

2615

1600

13.29

19.57

2737

37.42

56.18

77.75

99.0

125.6

164.1

232.6

2703

329.3

406.3

1900

13.85

20.57

29.05

38.64

58.40

6152

102.5

130.0

169.6

239.4

2803

339.6

421.3

2000

21.17

30.14

40.26

60,61

83.79

106.0

1345

175.3

246.2

288,1

350.1

434.2

2120

22.13

3144

41.98

63.11

8755

109.6

1393

181.3

254.3

298.7

362.6

449.7

2240

23.09

32.75

43.68

65.69

91.7

1143

1452

166.6

262.5

3103

375.3

465.3

2500

3557

47.37

71.71

98.9

123.3

156.7

203.1

280.2

3325

402.2

499.0

2600

51.63

78.36

108.0

133.7

170.1

219,6

300.6

359.1

433.4

537.8

3150

86.02

116.5

145.9

185.7

242.0

324.4

391.1

470.1

583.2

3350

159.2

203 5

261.4

351.6

426.6

511,9

636.0

4000

286.5

382.1

465.6

556.4

693,3

4500

416.1

509,9

610.5

758.1

5000

662.5

622.9

ГОСТ 24379.1—2012

Таблица А.З

Размеры 8 миллиметрах

Длина*

Теоретическая масса болта типа S. кг. при номинальном диаметре резьбы d

болта L

12

16

20

24

30

36

42

46

150

0.18

0.36

0.57

200

0.23

0.44

0.69

1.04

250

0.27

0.51

0.82

1.22

2.17

300

0.32

0.59

0.94

1.39

2.44

3.56

350

0.36

0.67

1.06

1,57

2.72

3.96

5,66

400

0,40

0.75

1.19

1.75

3.00

4.35

6.21

8.33

450

0.45

0.83

1.31

1.93

3.28

4.75

6.75

9.04

500

0.91

1.43

2.10

3.55

5.15

7.30

9.75

600

1.07

1.68

2.46

4.11

5.95

8.38

11.17

710

1.95

2.85

4.72

6.83

9.54

12.73

800

2.17

3.17

5.22

7.55

10.56

13.98

900

3.52

5.77

8.35

11.64

15.43

1000

6.33

9.15

12.73

16.85

1120

6.99

10.11

14.04

18.55

1250

11.14

15.45

20.40

1320

16.21

21.39

1400

22.53

Таблица А.4

Размеры в миллиметрах

Теоретическая масса болта типа 6. кг. исполнение

Длина*

1

2

Э

1

2

3

1

2

3

1

2

3

болта L

Номинальный диаметр резьбы d

12

16

20

24

150

0.23

0.21

0.20

0.47

0.42

0.39

200

0.27

0,26

0.24

0.55

0.50

0.47

0.92

0.80

0.75

250

0.32

0.30

0.29

0.63

0.57

0.55

1.04

0.93

0.87

1.57

1.42

1.32

300

0.36

0.35

0.33

0.71

0.65

0.63

1.17

1.05

1,00

1.75

1.59

1.50

350

0.40

0.39

0.37

0.78

0.73

0.70

1.29

1.17

1.12

1.93

1.77

1.68

400

0.45

0.43

0.42

0.86

0.81

0.73

1.41

1.30

1.24

2.11

1.97

1.86

450

0.49

0.48

0.46

0.94

0.89

0.86

1.54

1.42

1.37

2.28

2.13

2.03

500

0.54

0.52

0,51

1.02

0.97

0.94

1.66

1.54

1.49

2.46

2.30

2,21

600

0.63

0.61

0.60

1.18

1.13

1.10

1.91

1.79

1.74

2.82

2.63

2.57

710

1.35

1.30

1.27

2.18

2.06

2,01

3,21

3.05

2.95

800

2.40

2.28

2.23

3.53

3.37

3,28

900

3.88

3.72

3.63

Окончание таблицы А.4

Теоретическая масса болта типа б. м. исполнение

Длина*

t

2

3

1

2

3

1

2

Э

т

2

3

болта L

Номинальный диаметр резьбы d

30

М

42

46

250

2.77

2.53

2.36

300

3.05

2.61

2.64

4.58

4.23

3.90

350

3.33

3.03

2.92

4.98

4.62

4.30

7.27

6.61

6.21

400

3.60

3.36

3.19

5.97

5.02

4.69

7,82

7.15

6.76

11.14

9.74

9.18

450

3.63

3.64

3.47

5.77

5.42

5,09

8.36

7.69

7.30

11.35

10.45

9.89

500

4.16

3.91

3.75

6.17

5.82

5.49

8.90

8.24

7.84

12.51

11.16

10.55

600

4.71

4.47

4.30

6.96

6.62

6.28

9.99

9.32

8.93

13.98

12.53

12.02

710

5.33

5.06

4.92

7.85

7.50

7.17

11,19

10.52

10.13

15.54

14.14

13.58

600

5.62

5.58

5.41

8.56

8.22

7.88

12.17

11.50

11.11

16.82

15.42

14.86

900

6.38

6.13

5.97

9.36

9.02

8.68

13.25

12.58

12.19

18.24

16.85

16,28

1000

6.93

6.69

6.52

10.16

9.81

9,48

14.34

13.67

13,28

19.65

18.26

17.70

1120

7.59

7.36

7.18

11.12

10,77

10.44

15.64

14.97

14.58

21.36

19.98

19,40

1250

12.16

11.82

11.48

17.06

16.39

16.00

23.21

21.82

21.25

1320

17.82

17.15

16.76

24.20

22.82

22.24

1400

25.34

23.94

23.38

Примечание к таблицам А.1. А.2. А.З. А.4 — 'Длина принята е соответствии с ГОСТ 6636.

Приложение Б (справочное)

Теоретическая масса шпилек (поз. f—4\ 7—10)

Таблица Б.1

Размерь а миллиметрах

Длина*

Теоретическая масса шпильки (лоэ. 1 и 2), кг. при номинальной диаметре резьбы d

шпильки L

12

16

20

24

30

36

42

48

300

0.30

0.54

400

0.39

0.70

1.12

500

0.47

0.85

1.37

2.02

600

0.56

1.01

1.61

2.38

3.77

710

0.66

1.19

1.89

2.77

4.38

6.43

800

0.74

1.33

2.11

3.09

4.88

7.15

9.95

900

0.83

1.48

2.35

3.44

5.44

7.95

11.03

14.76

1000

0.92

1.65

2.60

3.80

5.99

8.74

12.12

16.18

1120

1.8

2.90

4.23

6.65

9.69

13.43

17.63

1250

2.05

3.23

4.70

7.37

10.72

14.35

19.73

1320

3,40

4.95

7.75

11.27

15.61

20.72

1400

3.59

5.22

8.21

11.94

16.47

21.36

1500

5.57

8.76

12.74

17.56

23.28

1600

5.93

9.32

13.54

18.64

24.70

1700

6.28

9.87

14.34

19.73

26.12

1800

10.43

15.13

20.82

27.54

1900

10.96

15.93

21.90

28.96

2000

11.54

16.73

22.99

30.38

2120

17.69

24.30

32.08

2240

18.64

25.61

33.79

2300

19.13

26.25

34.64

2360

26.90

35.45

2500

28.43

37.48

2650

38.61

2800

41.71

Размеры 8 миллиметрах

ГОСТ 24379.1—2012


Теорегичеотая масса шпилым {лоа 3.4.7 ч S). кг. лри номинальном диаметре резьбы

шпильки L

12

16

20

2*

30

30

42

40

56

64

72

00

00

100

110

125

140

150

0.13

0.24

200

0,18

0.32

0.49

250

0,22

0.39

0.62

0.89

1.39

300

0.27

0.47

0.74

1.06

1.67

2.40

350

0.31

0.55

0,86

1.24

1.94

2.79

3.81

400

0,35

0,63

0,99

1.42

2.22

3.19

4.35

5,68

450

0.40

0.71

1.11

1.60

2.50

3.59

4.89

6.39

500

0.44

0.79

1.23

1.77

2.77

3.99

5.44

7.10

600

0.53

0.95

1.48

2.13

3.33

4.79

6.52

6.52

710

1.12

1.75

2.5 2

3.94

5.67

7.72

10.08

800

1.26

1.97

2.84

4.44

6.39

8.70

11.36

16.03

900

1.42

2.22

3.19

4.99

7.19

9.78

12.79

18.25

Длина* шпилыи L

Теоретическая масса шпилдеи (л« t и 2). «г. при номинальном диаметре резьбы

12

14

20

24

30

36

42

48

S6

64

72

80

ао

100

110

125

КО

1000

1.58

2.46

3.55

5.55

798

10.87

14.20

20.47

26.63

33.33

1120

1.77

2.76

3.98

622

8,94

12,17

15.92

23.13

30.67

37.49

1250

1.97

3.08

4.44

6.94

999

13.59

17.76

26.02

33.35

41.99

51.23

1320

3.25

4.69

723

10.55

14.35

18.76

27.57

36.71

43.75

54.35

1400

3.45

4.97

7.76

11.18

15.22

19.88

29.34

38.71

46.52

57.91

71,5

1500

3.70

5.32

822

11.98

16.31

21.30

31.56

41.73

49.99

62,36

77,1

1600

5.68

887

12.78

17.39

22.72

33.78

44.74

53.45

66.81

82.7

100.7

123.8

1700

6.03

943

13.57

18.48

24.13

36.00

47.76

56.91

71.26

88.3

107.5

132.7

1800

9.98

14.37

19.57

25.55

38.22

50.78

60.38

75.72

93.8

114.3

141.6

177.3

221.8

1900

10.54

15.17

20.65

26.97

40.44

53.80

63.84

80.17

99.3

121.1

150.5

187.8

234.8

2000

15.97

21.74

28.39

42.65

56.82

67.31

84.62

104.9

127.9

159.3

198.2

247.7

2120

16.93

23.04

30.10

45.31

60.44

71.47

89.96

111.6

136.0

169.9

210.7

263.2

2240

17.89

24.35

31.80

47,98

64.07

75.63

95.30

118.3

144.2

180.5

223.3

278.8

2500

27.17

35.49

53,75

71.92

84.64

106.90

132.8

161.9

203.7

250.2

312.5

2800

39.75

60.40

80.98

95.04

12020

149.5

182.3

230.3

281.5

351.4

3150

68.22

91.70

107J20

13580

171.7

206.1

261.3

318.1

396.7

3550

121.15

153.60

191.1

233.3

296.7

359.9

448.5

4000

216.2

263.8

336.8

406.4

506.9

4500

297.8

381.2

458.5

571.6

5000

510.6

636.4


ГОСТ 24379.1—2012


Таблица Б.З

Длина*

Теоретическая масса шпильки (поэ. 6 и >0). кг. при номинальном диаметре резьбы d

шпильки L

12

>6

20

24

30

36

42

46

150

0.15

0.27

200

0.19

0.35

0.55

250

0.24

0.43

0.67

0.99

1.58

300

0.28

0.51

0.80

1.17

1.86

2.74

350

0.32

0.58

0.92

1.35

2.14

3.14

4.35

400

0.37

0.66

1.04

1.53

2.41

3.53

4.90

6.53

450

0.41

0.74

1.17

1.70

2.69

3.93

5.44

7.24

500

0.46

0.82

1.29

1.88

2.97

4.33

5.98

7,90

600

0.55

0.98

1.54

2.24

3.53

5.12

7.07

9.37

710

1.15

1.81

2.63

4.14

6.01

8.26

10.93

800

2.03

2.95

4.63

6.72

9.25

12,21

900

3.30

5.19

7.52

10.33

13.63

1000

5,74

8.32

11.42

15.05

1120

6.40

9.28

12.72

16.75

1250

10.32

14.14

18.60

1320

14.90

19.59

1400

20.73

Примечание к таблицам Б.1. Б.2. Б.З — ‘Длина принята 8 соответствии с ГОСТ 6636.

Приложение В (справочное)

Теоретическая масса анкерной арматуры

Таблица В.1

Размеры в миллиметрах

Теоретическая месса анкерной арматуры, кг. исполнение

Длина’

анкерной

арматуры

1

2

3

2

3

2

3

2

3

2

3

2

3

2

Номтмалшый диаметр резьбы

ti

2*

30

30

*2

48

50

04

72

80

00

100

110

125

400

4.76

500

524

6.02

600

5.73

6.51

10.57

710

627

7.05

11.48

14,41

600

6.70

7.46

12.25

15.18

19.94

900

7.19

7.97

13.09

16.02

20.90

1000

7.68

6.46

13.92

16.85

21.87

1120

8.17

9.05

14.93

17.85

23.03

1250

8.90

9.68

16.02

18.94

24.29

1320

925

10.03

16.63

19.53

24.95

1400

10.42

17.30

20.20

25.73

1500

18.14

21,04

26.70

1600

1700

1600

21.88

27.66

28,63

_

43.85

34.14

2000

45.78

36.07

62,82

44.13


ГОСТ 24379.1—2012


Размеры 8 миллиметрах

Теоретическая масса анкерной арматуры, и. исполнение

Длине*

Анкерной

арматуры

1

2

э

2

3

2

Э

2

3

2

3

2

3

2

Номтыалы<ый диаметр резьбы

24

30

36

42

46

56

64

72

60

90

100

по

125

2240

48.10

38.39

65.72

47.05

87.01

61.8

2500

50.62

40.91

66.90

50.21

90.66

65.33

94.37

80.73

2800

72.54

53.85

94.32

69.41

99.68

8524

140.7

110.0

3150

96.90

74.17

104.15

9061

147.0

116.4

181.5

134.6

3550

110.16

9662

154.3

123.6

189.5

142.6

236.0

4000

162,4

1316

196.6

151.7

245.7

313.20

4500

206.6

161.7

256.4

337.7

ГОСТ 24379.1—2012

Таблица 6 2    Размеры в миллиметрах

Длина*

Теоретическая масса трубы, кг. при номинальном наружном диаметре О и толщине стенки s <0 ■ S)

трубы 1,

60 • 3.3

69 ■ 4

102 - 4

114 • 4.5

127 • 4.5

140 • 46

152 • S

168 • 5

180 • 5

203 • в

400

1.95

500

2.44

600

2.93

5,03

710

3.47

5.95

600

3.90

6.71

7.74

900

4.39

7.55

8,70

1000

4.68

666

9.67

1120

5.47

966

10.83

1250

6.10

10.47

12.09

из

из


Длина*

Тесретическе* мессе трубы. ж. фи номинвлытом наружном диаметре О и толщине стенки S <0 • S)

трувм 1,

во • 35

89 • 4

102 ■ 4

114 > 45

127 «4.5

140 >45

1S2 - S

168 к S

180 > 5

203 >6

1320

6.44

11.07

12.76

1400

6.63

11.73

13,54

1500

12.58

14.50

1600

13.41

15.48

1700

16.43

1800

17.41

2000

19.34

24,30

2240

21.66

27.22

30.44

2500

24.18

30,38

33.97

37.60

2800

30,02

38.05

42.11

50.76

3150

42.81

47.38

57.11

6332

3550

53.39

64.36

7135

76.64

4000

72.52

80.40

86.36

116.56

4500

-

90.45

97.15

131.13

Примечание к таблицам В.1, В.2— 'Длина пркенята в соответствии с ГОСТ 66 Э6.


ГОСТ 24379.1—2012


Приложение Г (рекомендуемое)

Примеры установки болтов в фундамент

Г.1 Изогнутые болты исполнение 1 устанавливают до бетонирования фундаментов (см. рисунок Г.1. пример 1}.

Г.2 Изогнутые боты исполнение 2 устанавливают е колодцах готовых фундаментов с последующим заполнением колодцев бетоном (см. рисунок Г.1. пример 2).

Г.З Болты с анкерной плитой исполнений 1—3 устанавливают до бетонирования фундаментов (см. рисунок Г.1. примеры 3, 4 и 5).

Г.4 При установке составных болтов исполнений 1 и 2 нижмою шпильку совместно с муфтой и анкерной плитой устанавливают до бетонирования фундамента. Верхнюю шпильку ввертывают в муфту и прихватывают сваркой после установки оборудования (см. рисунок Г.1. пример 6). которое монтируют методом поворота или надвижки.

Г.5 При установке съемных ботов исполнений 1—3 анкерную арматуру устанавливают до бетонирования фундаментов, а шпильки —после устройства фундамента (см. рисунок Г.1. примеры 7—9).

Г.6 Болты прямые и с коническим концом исполнения 1—3 устанавливают 8 просверленные скважины готовых фундаментов.

Болты прямые закрепляют с помощью эпоксидного или сипоксанового клеев (см. рисунок Г.1. пример 10) или виброзачеканкой цементно-песчаной смесью (см. рисунок Г.1. пример 11).

Болты с коническим концом закрепляют с помощью разжимной цанги (см. пример 12) или цементным раствором при вибропогружении в него шпильки бота (см. рисунок Г.1. пример 13).

Г.7 Глубину заделки болтов в бетон (размер W). состав и марки бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначают в соответствии с действующими нормативными документами, утвержденными в установленном порядке.

Пример 1


Пример 2

Пример 3


Пример 4


Рисунок Г.1 — Примеры установки болтов в фундамент, mcr 1


Пример 8



Пример 9    Примерю


Пример 11





> о фундамент; 2 — подливка, 3 — оборудование или строительная конструкция; 4 — холодей. 5 — бегом на мелком заполнителе: б — скважина: 7 ~ клеевой состав: 8 — цементно-песчаная смесь: 9 — цементный раствор

Рисунок Г. 1. лист 2

УДК 621.882.64:006.354    МКС 21.060.10    Г31

Ключевые слова: фундаментные болты, предельные отклонения размеров, шпильки, анкерная плита, разжимная цанга, анкерная арматура, коническая втулка, муфта, заглушка, глубина заделки

Редактор О.И. Каштанова Технический редактор В. И. Прусакова Корректор Л.Я. Митрофанова Компьютерная верстка АВ. Бестужевой

Сдано в набор 10.06.201Э. Подписано а печать 04.07.20(3. Формат 60 *84 Vg. Гарнитура Ариап Уел. печ. л. 4.65. Уч-иэд. п. 4.20. Тираж 66 эм. Зах. 753.

ФГУП «СТАНДАРТИНФОРМ». 123095 Москва. Гранатный пор .4. ru  Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.

Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник», 105062 Москва. Лялин пер., б.
