ГОСТ Р 55636-2013 Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования

Обозначение: ГОСТ Р 55636-2013
Наименование: Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования
Статус: Действует

Дата введения: 01/01/2015
Дата отмены: -
Заменен на: -
Код ОКС: 11.040.40
Скачать PDF: ГОСТ Р 55636-2013 Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования.pdf
Скачать Word:ГОСТ Р 55636-2013 Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования.doc


Текст ГОСТ Р 55636-2013 Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования



ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ


ГОСТР

55636—

2013


НАЦИОНАЛЬНЫМ

СТАНДАРТ

РОССИЙСКОЙ

ФЕДЕРАЦИИ

ПРОТЕЗИРОВАНИЕ

Испытание голеностопных узлов и узлов стоп

Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования

ISO/TR 22676:2006

Prosthetics — Testing of ankle-foot devices and foot units — Guidance on the application of the test loading conditions of ISO 22675 and on the design of

appropriate test equipment (IDT)

Издание официальное

Москва

Стандартинформ

2014

Предисловие

1    ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Энергия плюс» (ООО «Энергия плюс»). Федеральным государственным унитарным предприятием «Российский научно-технический центр информации по стандартизации. метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ») на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2    ВНЕСЕН Техническим комитетом по стандартизации ТК 381 «Технические средства для инвалидов»

3    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 октября 2013 г. № 1174-ст

4    Настоящий стандарт идентичен международному документу ИСО/ТО 22676:2006 «Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 2267S и конструкции используемого испытательного оборудования» (ISO/TR 22676:2006 «Prosthetics — Testing of ankle-foot devices and foot units — Guidance on the application of the test loading conditions of ISO 22675 and on the design of appropriate test equipment»)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0—2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок - в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет (gost.ru)

© Стамдартинформ, 2014

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Содержание

2.2    Направления статических и максимального циклического базовых нагружений пятки и носка

3    Руководство по конструкции соответствующего испытательного оборудования, применяемого

3.5    Влияние отклонений угла наклона Я0 от заданного профиля (кривой), приведенного в 3.4,

3.6    Влияние положения оси наклона ТА платформы стопы на подъем Е и А-P смещение ДГ

3.7    Влияние подъема Е и Д-Р смещения Af испытываемого образца, вызванных наклоном

3.8    Перенос верхней точки приложения нагрузки Рт для компенсации зави-симости положения

3.9    Влияние положения оси наклона ТА платформы стопы на момент относительно оси наклона

Предисловие к ИСО/ТО 22676:2006

Международная организация по стандартизации (ИСО) является всемирной федерацией национальных организаций по стандартизации (комитетов - членов ИСО). Разработка международных стандартов обычно осуществляется Техническими комитетами ИСО. Каждый комитет-член, заинтересованный в деятельности, для которой был создан Технический комитет, имеет право быть представленным в зтом комитете. Международные правительственные и неправительственные организации, имеющие связи с ИСО. также принимают участие е работах. ИСО тесно взаимодействует с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехники.

Проекты международных стандартов разрабатываются в соответствии с правилами Директив ИСО/МЭК. часть 2.

Основная задача Технических комитетов заключается в подготовке международных стандарт тое. Проекты международных стандартов, одобренные Техническими комитетами, направляются членам этого комитета на голосование. Для их публикации в качестве международного стандарта требуется одобрение не менее 75 % членов комитета, принимавших участие в голосовании.

В исключительных случаях, когда Технический комитет имеет набор данных такого вида, который нельзя издать как обычный международный стандарт (например, «современное положение»), может быть принято решение простым большинством голосов ассоциированных членов издать Технический отчет. Технический отчет имеет полностью информативный характер, и не может быть пересмотрен до тех пор. пока входящие в него данные не будут признаны неверными или бесполезными.

Следует обратить внимание на возможность наличия в настоящем стандарте некоторых элементов. которые могут быть объектом патентного права. ИСО не несет ответственности за идентификацию некоторых или всех таких патентных прав.

ИСО/ТО 22676 подготовлен Техническим комитетом ИСО/ТК 166 «Протезирование и ортезиро-вание».

Введение

Настоящий стандарт предназначен для использования исключительно в связи с ИСО 22675. Настоящий стандарт представляет данные, тесно связанные с упомянутым выше международным стандартом, но не содержит обязательных требований для применения.

Для того чтобы ограничить объем ИСО 22675 до приемлемого, информация, носящая рекомендательный характер, была выделена из него и собрана в настоящем стандарте.

Поправка к ГОСТ Р 55636—2013/ISO/TR 22676:2006 Протезирование. Испытание голеностопных узлов и узлов стоп. Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования

В каком месте

Напечатано

Должно быть

Титульный лист, первая

ГОСТ Р 55636—2013

ГОСТ Р 55636—2013/

страница стандарта

ISO/TR 22676:2006

Библиографические

ОКС 11.180.10:11.040.40

ОКС 11.040.40

данные

(ИУС №2 2015 г.)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРОТЕЗИРОВАНИЕ

Испытание голеностопных узлов и узлов стоп.

Руководство по применению условий нагружения при испытаниях по ИСО 22675 и конструкции используемого испытательного оборудования

Prosthetics. Testing of ankle-foot devices and foot units. Guidanoe on the application of the test loading conditions of

ISO 22675 and on the design of appropriate test equipment

Дата введения — 2015—01—01

1    Область применения

Настоящий стандарт представляет собой руководство:

a)    по применению условий нагружения по ИСО 22675;

b)    конструкции испытательного оборудования.

Аналитическая работа, связанная с этими положениями, увеличила бы объем ИСО 22675 не являясь непосредственно требуемой для его применения. Большая часть настоящего стандарта откосится к теоретическим и техническим предпосылкам и конструкции оборудования

2    Руководство по применению условий нагружения при испытаниях по

ИСО 22675

2.1    Общие положения

Хотя концепция испытаний голеностопных узлов и узлов стол по ИСО 22675 отличается от соответствующих испытаний по ИСО 10328. основные значения нагрузок и размеров применены, где это возможно. Тем не менее, некоторая адаптация неизбежна.

Для того чтобы ограничить объем ИСО 22675 до приемлемого, эти и другие материалы, важные для применения условий нагружения и уровней нагрузок по ИСО 22675. подробно приведены в настоящем стандарте.

2.2    Направления статических и максимального циклического базовых нагружений пятки

и носка

Примечание - По поводу понятия «базовый» см. «ВАЖНО» в конце 2.4.1 и 2.4.2.

2.2.1 Основные соотношения и условия

Определение направлений статических и максимального циклического базовых нагружений пятки и носка основано на соотношениях перечисления а) и условиях перечислений Ь) и с), приведенных ниже.

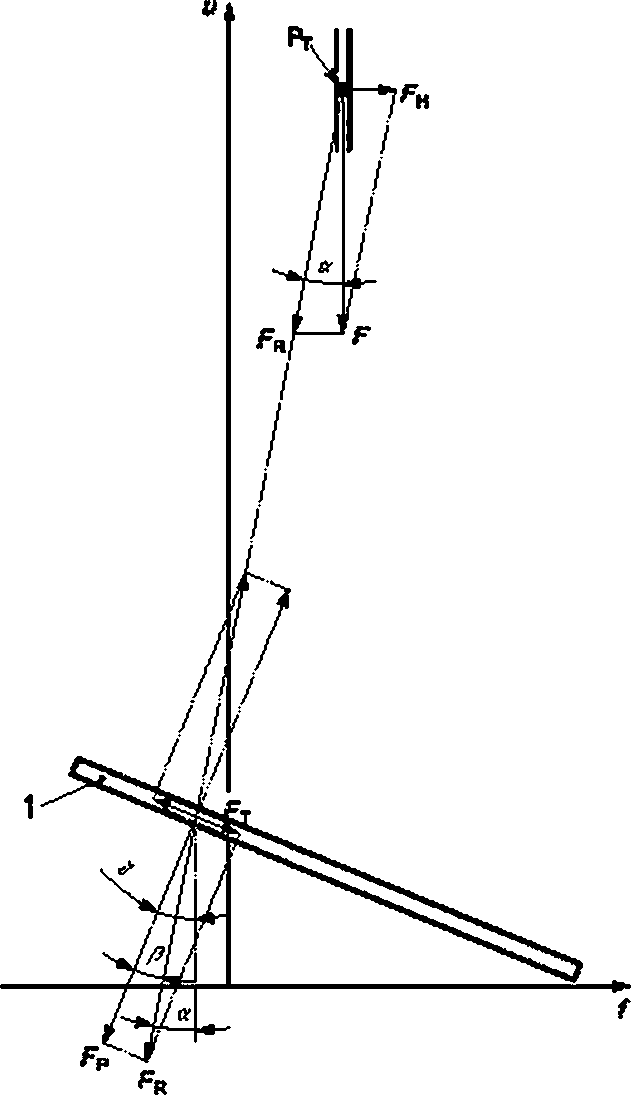

а) Согласно рисунку 1 в любой момент нагружения, показанный на рисунке 2, существует соотношение между испытательной силой F и силами, воздействующими на платформу стопы, включая тангенциальную (А-P) составляющую силу Fr перпендикулярную составляющую силу Fp и их резуль-

тирущую FB. Это соотношение определяется углами а. р и у-

Используют следующие формулы:

а + р = у;    (1)

р = arctg (Ft/Fp).    (2)

Издание официальное

b)    Значения углов наклона платформы стопы уу и у3 для статических и максимального циклического базовых нагружений пятки и носка согласуются с теми, которые установлены в ИСО 10326 для дополнительных испытаний голеностопных узлов и узлов стоп. Эти значения равны г, s - 15* для нагружения пятки и = 20* для нагружения носка (см. ИСО 10328:2006, подраздел 17.2. таблица 10 и рисунок 7. и ИСО 22675:2006. таблица 8).

c)    Отношение FJFp тангенциальной и перпендикулярной составляющих сил, воздействующих

на платформу столы согласно рисункам 1 и 2, при статических и максимальном циклическом базовых нагружениях пятки и носка при углах наклона, соответствующих перечислению Ь), приблизительно равно ±0,15.

Примечание - Отношение, приведенное в перечислении с), основано на анализе данных походки при нормальной темпе ходьбы.

2.2.2 Направления действия результирующих базовых сил Fm и Fm Соотношения 2.2.1. перечисление а), и условия 2.2.1. перечисления Ь) и с), позволяют определить наклон линий действия результирующих базовых сил F*, и FK при статических и максимальном циклическом базовых нагружениях пятки и носка следующим образом:

• из формулы (2) и условия 2.2.1. перечисление с), р- arctg (FjiFp) - arctg {± 0.15} = ± 8.5°:

- из формулы (1) и условия 2.2.1. перечисление Ь), а, = у, - р, = - 15» + 8.5° = - 6.5* и а2 = у2 -03 = 20°-3.5° = 11.5*.

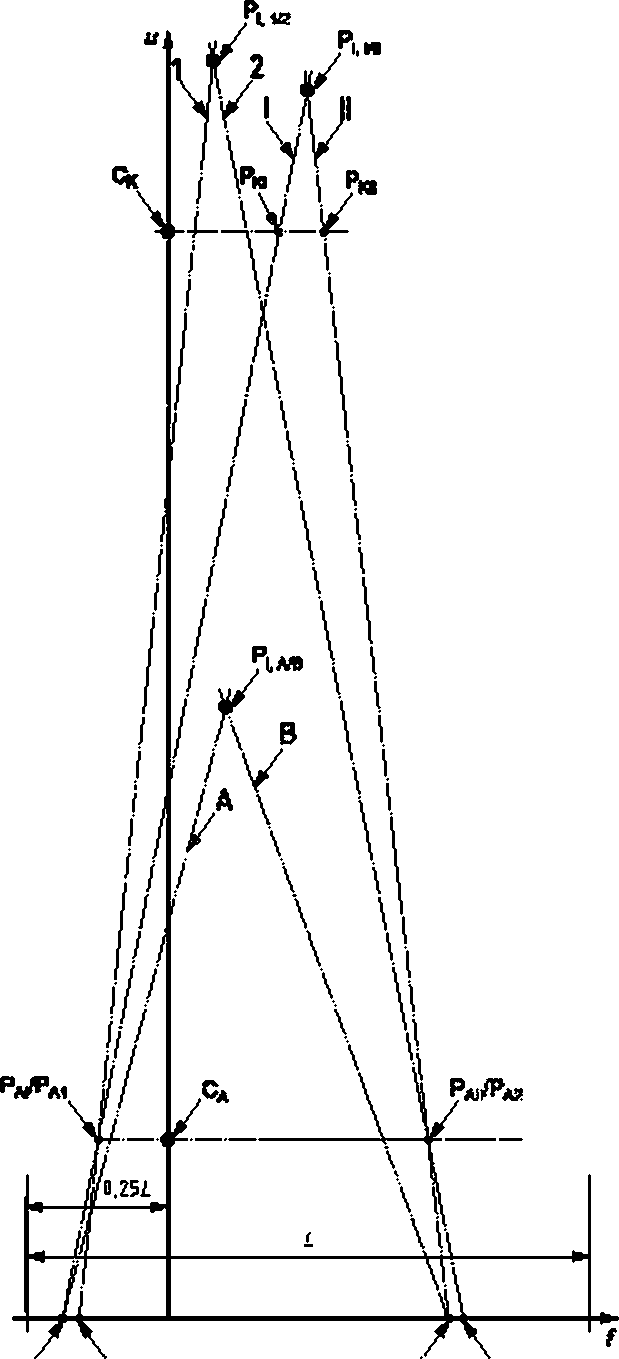

Наклон линий нагружения при условиях нагружения I и II при основных испытаниях по ИСО 10328 не соответствует этим значениям, что и показывают следующие вычисления. Наклон их проекции на плоскость f-u определен формулой (3).

а,, и = - arctg [(f* -    - иЛ)]    (3)

Точные значения а, в, вычисленные по координатам 7 и и, установленные для уровня нагрузки PS (см. ИСО 10328:2006, таблицы 5 и 6) равны со = - 11.31° и аи = 6.52*. Вместе со значениями pi = - 3,69е и h = 13,48°. вычисленными с использованием формулы (1), и значением у согласно 2.2.1. перечисление Ь). они определяют отношение горизонтальной и вертикальной сил реакции опоры

{FiiFP),„ = tg Pi, и,    (4)

которое дает значения (Fj/Fp), = - 0.064 и (Ft/Fp)■ = 0.24. существенно отличающиеся от отношения согласно 2.2.1. перечисление с).

Для того чтобы приблизиться к условиям, проиллюстрированным на рисунках 1 и 2. наклон линий действия результирующих базовых сил Fи F„ при статических и максимальном циклическом

fl 1 R2

базовых нагружениях пятки и носка по ISO 22675 должен определяться значениями углов а( и а2 наиболее близкими к значениям, вычисленным выше.

Это было принято во внимание при выборе полного набора параметров, требуемых для определения условий нагружения при испытаниях голеностопных узлов и узлов стол по ИСО 22675.

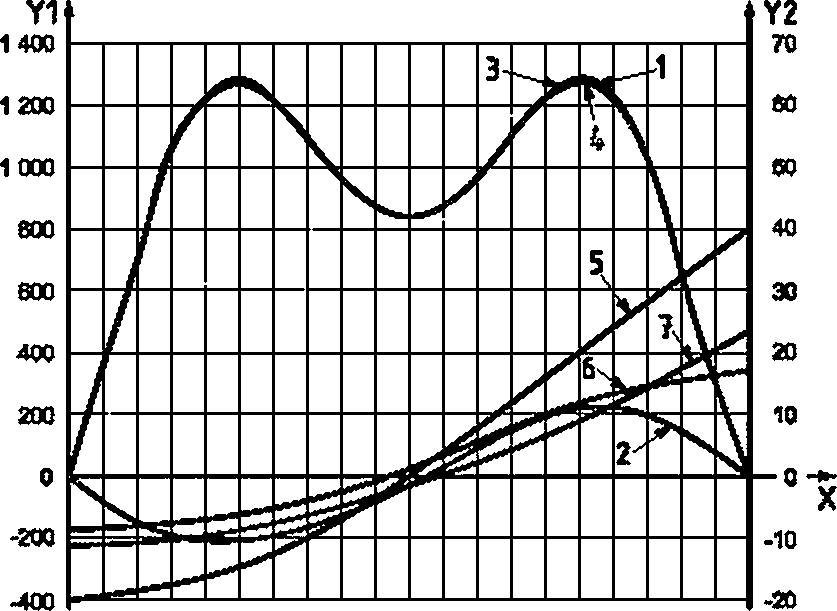

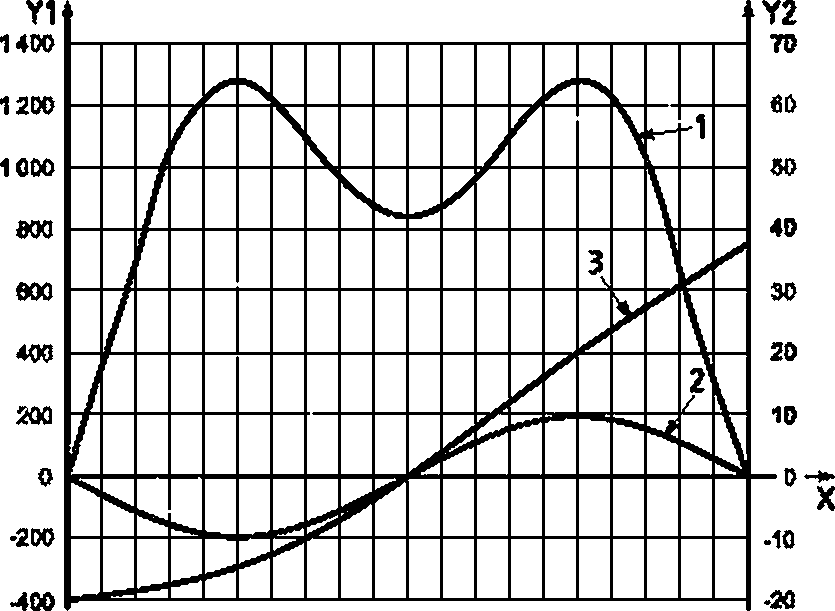

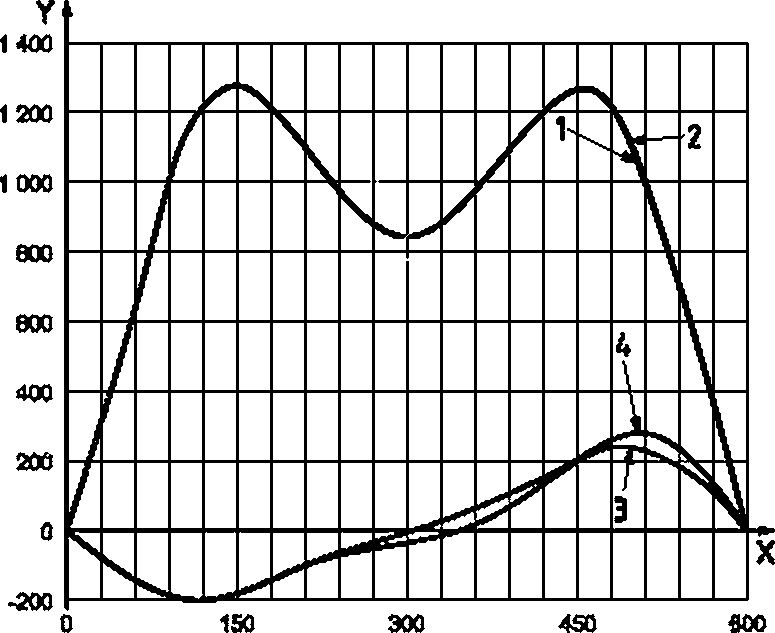

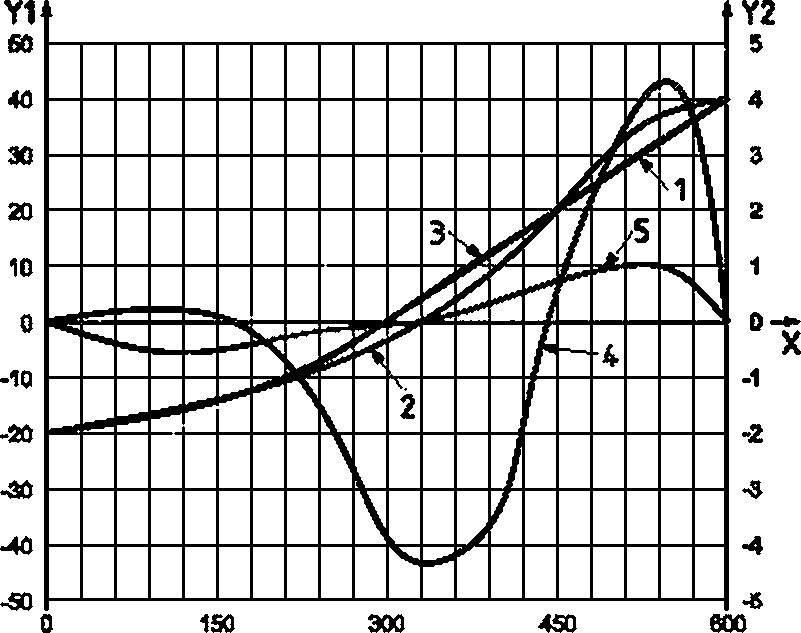

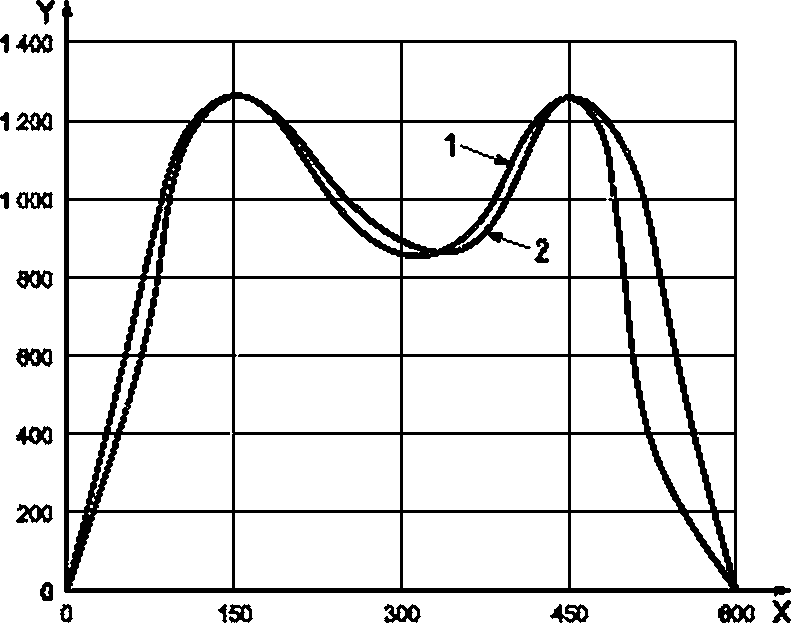

На рисунке 3 проиллюстрированы профили (кривые) сил FP, FT, FR и F. так же как и профили (кривые) углов а, р и у как функции времени в фазе опоры.

При этом очевидно, что значения углов аир при статических базовых нагружениях пятки или максимальном циклическом базовом нагружении пятки через 150 мс после момента контакта пятки (а! = - 6.18*: р, = - 8,82й) и при статических базовых нагружениях носка или максимальном циклическом базовом нагружении носка через 450 мс после момента контакта пятки (а2 = 11,14*; р2 = 8.86°) близки к значениям углов а,. а2 и р. вычисленным выше (at = - 6,5*: аг = 11.5* и р = ± 8.5°).

Основанные на этих данных направления статических и максимального циклического базовых нагружений пятки и носка согласно ИСО 22675. могут быть частично определены как:

•    направление статических и максимального циклического базовых нагружений пятки - прямая линия, наклоненная к оси и под углом а, = - 6,18*:

•    направление статических и максимального циклического базовых нагружений носка - прямая линия, наклоненная к оси и под углом а2 - 11.14°.

Примечание - Углы at и а? определяют тольхо наклон относительно оси и линий действия результирующих базовых сил Я«1 и F** при статических и максимальном циклическом базовых нагружениях пятки и носка по ИСО 22675. Для того чтобы опредетть их положение, должны быть установлены дополнительные параметры. например координаты конкретных базовых точек, через которые они проходят.

Разные условия нагружения, применяемые или специально приспособленные при испытаниях голеностопных узлов и узлов стоп, установленные в ИСО 10328 и ИСО 2267S, проиллюстрированы на рисунке 4 для уровня нагрузки PS. Этот рисунок иллюстрирует:

1)    условия нагружения I и II при основных испытаниях по ИСО 10328 (их проекция на плоскость

Щ:

2)    условия нагружения при дополнительных испытаниях голеностопных узлов и узлов стоп по ИСО 10328:

3)    направления статических и максимального циклического базовых нагружений пятки и носка при испытаниях голеностопных узлов и узлов стоп по по ИСО 22675.

Направления статических и максимального циклического базовых нагружений пятки и носка при испытаниях голеностопных узлов и узлов стоп по ИСО 22675 установлены в декартовых координатах, как и при условиях нагружения I и II при основных испытаниях по ИСО 10328.

Для соответствия уровню нагрузки Я5 линии действия результирующих базовых сил F^ и Fm

гп г?2

статических и максимального циклического базовых нагружений пятки и носка по ИСО 22675 имеют те же самые смещения f. что и при условиях нагружения I и II по ИСО 10328 (см. рисунок 4).

Вместе со значениями смещений f для уровня нагрузки Р5, установленными в ИСО 10328:2006. таблица 6. упомянутые выше требования позволяют полностью определить направления статических и максимального циклического базовых нагружений пятки и носка по ИСО 22675 при уровне нагрузки PS следующим образом:

•    направление статических и максимального циклического базовых нагружений пятки при уров

не нагрузки PS определяется как прямая линия, которая проходит через уровень голеностопного узла при f    32 мм. наклоненная к оси и под углом а( = - 6.18°:

•    направление статических и максимального циклического базовых нагружений носка при уровне нагрузки PS определяется как прямая линия, которая проходит через уровень голеностопного узла при *лаs *м ~ мм- наклоненная к оси и под углом а2 = 11.14°.

2.2.3 Положение верхней точки приложения нагрузки Рт

Примечание 1- Приведенные ниже данные — в соответствии с ИСО 22675:2006 (раздел 6 и рисунок 1).

Для испытаний голеностопных узлов и узлов стоп по ИСО 22675 верхней точкой приложения нагрузки Рт является точка пересечения Р, линий действия результирующих базовых сил Fm и Fстатических и максимального циклического базовых нагружениий пятки и носка, определенных в 2.2.2.

Координаты fr и иг верхней точки приложения нагрузки Рг вычислены, прежде всего, путем определения функций и,(/) и ujif) на этих линиях действия из формулы (5)

u(/) - f tg (90 - а) -I- 1Л>    (5)

и затем определением точки их пересечения Р, подстановкой о,(0 - и2(/).

Этот метод приводит к следующим результатам:

•    функции на линиях действия результирующих базовых сил Fr, и Fro равны u,(/)ps = 9.24 - f 4 375,53 и ifc(0ps = - 5,08 • / + 689.39;

•    точка их пересечения расположена в точке P, n{fl Pi- 22: и, п- S78).

Метод определения функций и,(0 и u2[f) на линиях действия результирующих базовых сил РЯ| и Ряг и точки их пересечения Р> относится к уровню нагрузок Р5. Для того чтобы применить этот метод к уровням нагрузок Р4 и РЗ. необходимы изменения отдельных смещений Л. как описано ниже.

Согласно ИСО 10328:2006. подпункт 10.1.2.1, «Для основных испытаний на прочность образцов протезных устройств с неразъемной конструкцией голеностопного узла или узла стопы [...). размер отобранного узла столы должен обеспечивать приложение нагрузки и суммарное нижнее смещение Se. установленное для испытания...».

Примечание 2 - Суммарное нижнее смещехие Sot определяет расстояние от оси и до точки приложения нагрузки Pov к носку.

Выбор надлежащего размера стопы, обеспечивающего надлежащее расстояние от оси и до нижней точки приложения нагрузки Ра, к носку, определяет также надлежащее расстояние от оси и до нижней точки приложения нагрузки Рв, к пятке.

Принимая стандартные пропорции для разных размеров ноги, значения Sm и Sa должны пока* эывать подобное соотношение. Однако, согласно данным, установленным в ИСО 10328:2006. таблице 7,это не так. 8 то время как значения Sa, уменьшаются от уровня нагрузки Р5 к уровню нагрузки РЗ. как и следует ожидать, соответствующие значения Ssi имеют противоположную тенденцию. (Следовательно. для уровней нагрузки РА и РЗ нижняя точка приложения нагрузки Рв1 при условии нагружения I, вероятней всего расположена вне области пятки голеностопного узла или узла стопы, имеющего размер стопы, который обеспечивает надлежащее суммарное смещение Ss„ до точки приложения нагрузки Рва к носку).

В принципе, то же применимо к значениям смещений few. fat и faw. fat.

Для определения условий базового нагружения при статических и максимальном циклическом базовых нагружениях пятки и носка no ISO 22675 примененные значения смещений fA и fg. отмеченные индексами «1» и «2». могут быть установлены из следующих условий, которые принимают во внимание компоновки, описанные в 2.2.2 и изображенные на рисунке 4.

Примечание 3 - Смещения и h« при уровне нагрузки Р5 и смещение при уровнях PAtP3 по ИСО 10328:2006 должны быть использованы как ht и hi при Р5 и /« при Я4/РЗ без адаптации их значений.

используя формулу (6) f8l n - (- 32 - 22)/(578 - 80) • (578 - 0) + 22 = - 41 и

fez ps- (120 - 22V(578 - 80) • (578 - 0) + 22 = 136. используя формулу (7) fAt. pun - - 32/120 • 115 = - 31.

используя формулу (8)    punffai. еирз s - 41/136 = - 0.3 или

fet.P4/P3S ~ 0-3 ' fe2.Pt/n’

используя формулу (9)    fs2.p*m- fst.ptn- (136 + 41)/(120 + 32) • (115 + 31) - 170 или

fe2.ptm* 9*9 • f85 ра.рз= 1.3 • ^вз. ptn = 170. давая fe2.p*/n— 170/1,3 — 131 и fet. pt/n ~ ~ 9*9 ■ fa2. m.'p3 = 99.

Так как желательно, чтобы при статических и максимальном циклическом базовых нагружениях пятки и носка, отношение FT:FP тангенциальной и перпендикулярной составляющих силы (см. 2.2.1) было одинаково для всех уровней нагрузки, наклон линий действия результирующих базовых сил FR1 и Fr2. определенный углами си - - 6.18 и аг г 11.14° (см. 2.2.2), также должен быть одинаков для всех уровней нагрузки.

Точка пересечения Р^ырз линий действия результирующих базовых сил Ffi, и Fw для конкретных смещений fA, относящихся к уровням нагрузки Р4 и РЗ. иэображеная на рисунке 5 в стиле, примененном на рисунке 4. тем не менее, может быть вычислена тем же образом, что описано выше для уровня нагрузки PS. используя функции, определенные по формуле (5). с измененными координатами. полученными путем параллельного переноса, заданного разностями

(Сн п - 7д1.«грз) ДЛЯ о,(0 и {faz.ps ~    рлга) ДЛЯ u3{f).

В результате координаты точки пересечения Р, рип равны

Р*.pupi (f. pun- 21; и, mns 554).

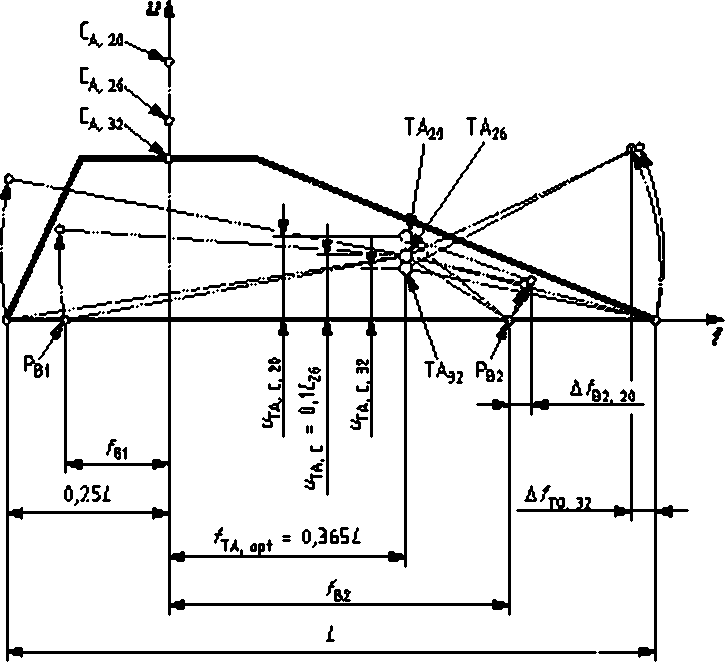

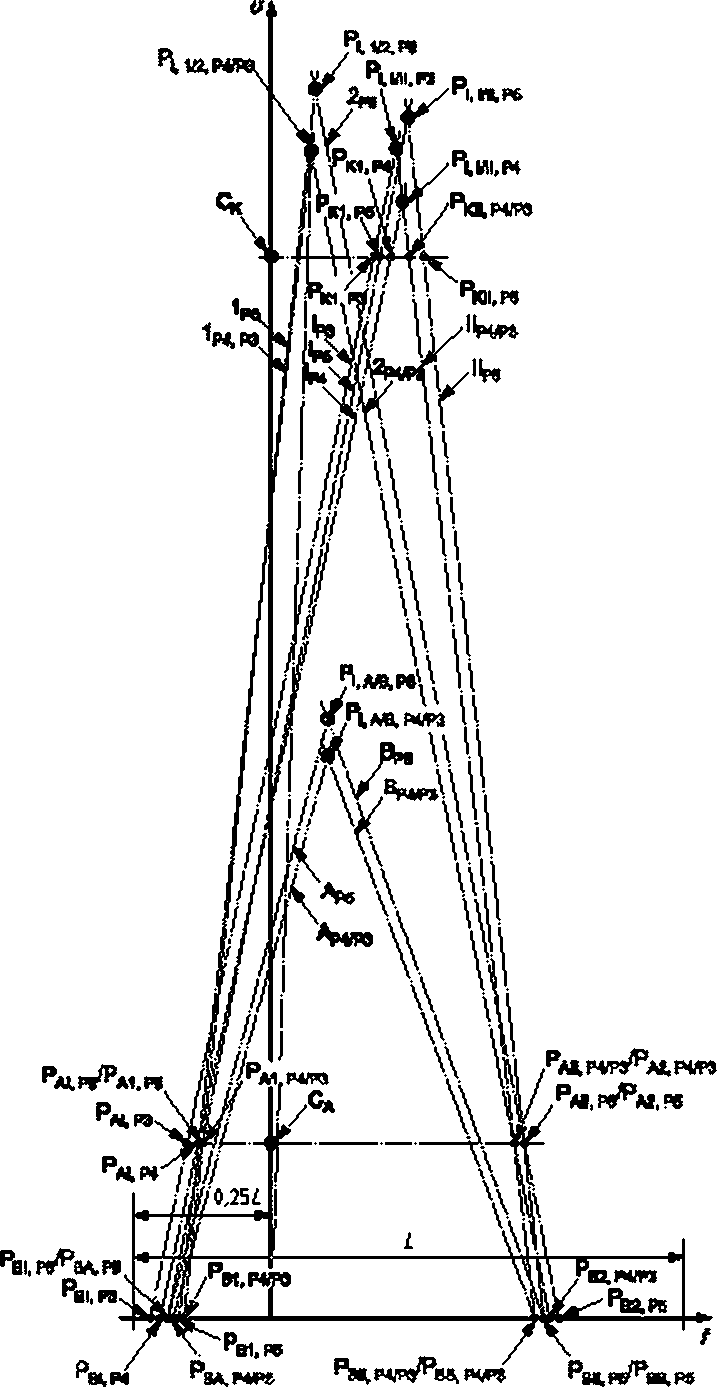

Разные положения точки пересечения Рлиний действия результирующих базовых сил F*, и Fn. определенных выше, зависят от размера узла стопы, определяемого длиной узла стопы L. в большей степени, чем от уровня нагрузки. Это может быть продемонстрировано следующим образом.

Снова принимая стандартные пропорции для разных размеров ноги, значения f^, fAt или (fA3 +- (41). как следует ожидать, продемонстрируют пропорциональную зависимость от размера узла стопы.

Действительно, изменение Гии координат Р, ps при fA2 ра^и р* - 115/120 раз дает то же самое положение Р, р*рз, как вычислено выше.

Для уровня нагрузки PS при условии нагружения II самый подходящий размер узла стопы, указанный в ИСО 10328:2006. подпункт 10.1.2.1. на который ссылаются выше, является 26 размер (длина узла столы L = 26 см).

Следовательно, самый подходящий размер узла стопы для этого условия при уровнях нагрузки Р4 и РЗ должен быть 26 размера, маштабированный с коэфициентами

(fA2.P4.Pi- /л1.м;рэ)/(/л2.р*- fu.ps) = (115 + 31)/{120 + 32) или

(/вг «га - &v«.raWs2.P6_ ^ei.ps)® (131 -г 39)/(136 + 41),

что дает одинаковый результат (0.96), при 25 размере (длина узла стопы L = 25 см).

Из этого соотношения важно понять, что прямые, проведенные из точек пересечения Р, п или Я. ршрз е точки 1, ps и /до. р$ или fat. м>га и fe р4/рз на оси f. определяют подобные базовые треугольники (см. рисунок 5).

Так как отношение смещение //длина узла стопы L одинаково для обоих размеров узла стопы, треугольники, образованные прямыми, проведенными через точки пересечения Р; п и Р, в точки оси /. заданные задней кромкой пятки и точкой на стопе, соответствующей размеру ноги 26 (длина узла стопы L = 26 см) и 25 (длина узла стопы L = 2S см), должны быть подобны (см. рисунок 6).

Зависимость положения точки пересечения Р, линий действия результирующих базовых сил Рм и Fr2 от длины узла стопы L. описанная выше, была установлена исходя из концепции испытаний ИСО 22675 следующим образом:

•    точка пересечения Р, линий действия результирующих базовых сил Fm и Ряг при статических и максимальном циклическом базовых нагружениях пятки и носка отождествляется с верхней точкой приложения нагрузки Рг. Где это уместно, зависимость положения верхней точки приложения нагрузки Р#т. Ur) от длины узла стопы L указывается дополнительным индексом «(.» в виде Pr i(/r.i, и? i). В соответствующих местах индекс «L» заменен конкретными значениями:

•    координаты / и и, определяющие положение верхней точки приложения нагрузки Рг. определены в ИСО 22675:2006, таблица 7. для широкого диапазона значений узла стопы L. Кроме того, эта таблица включает в себя формулы, которые определяют эти координаты для любой другой длины узла стопы;

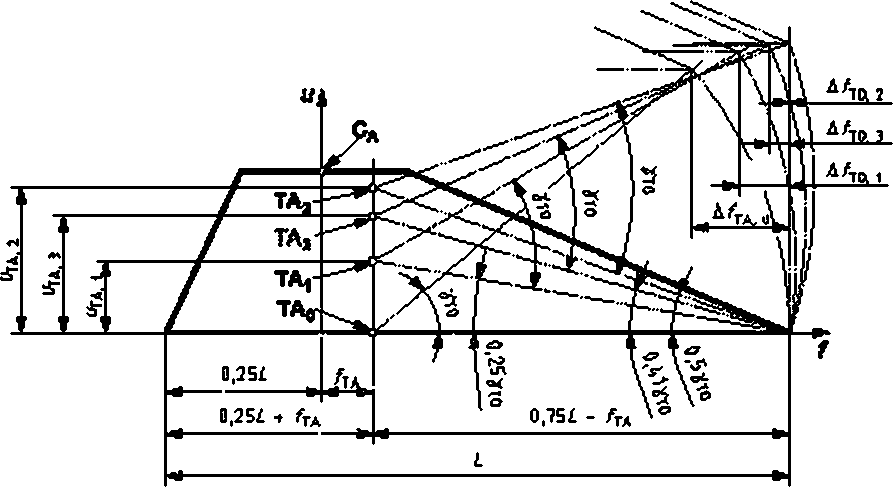

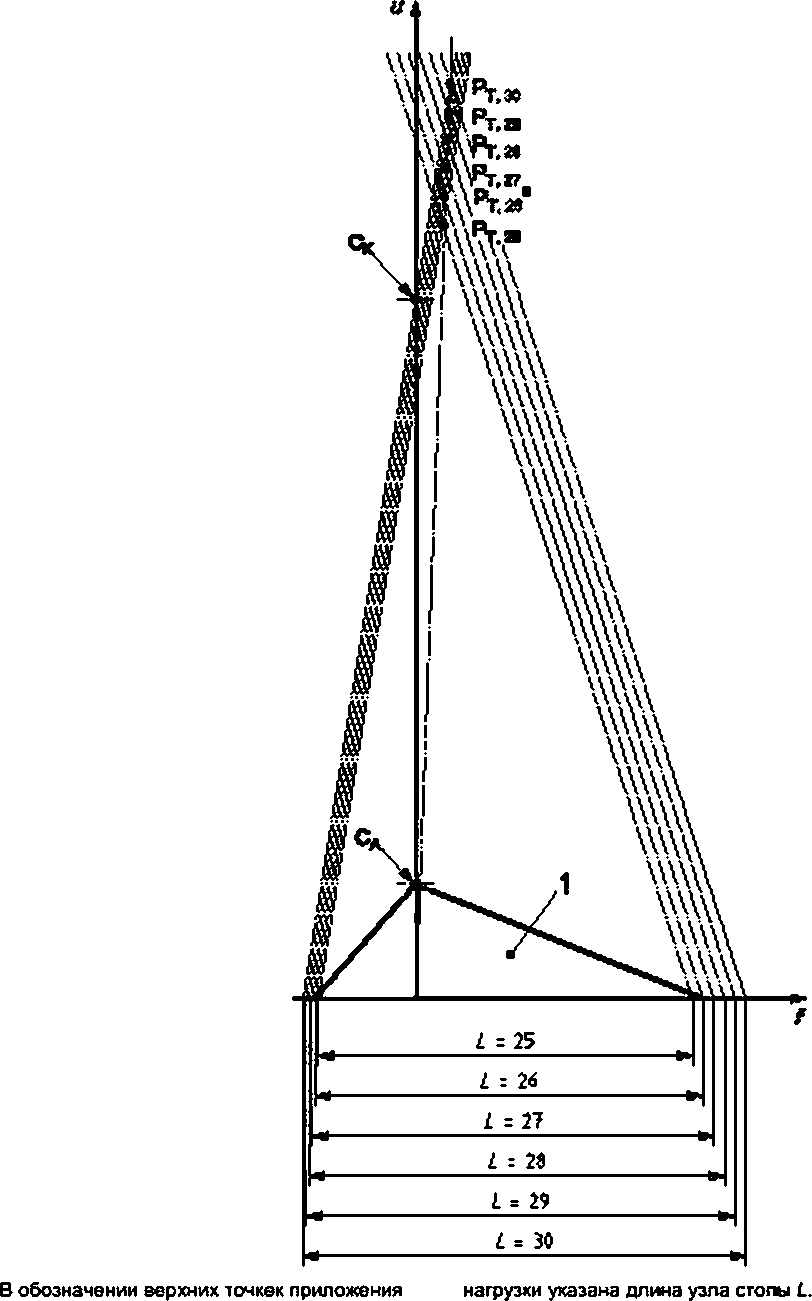

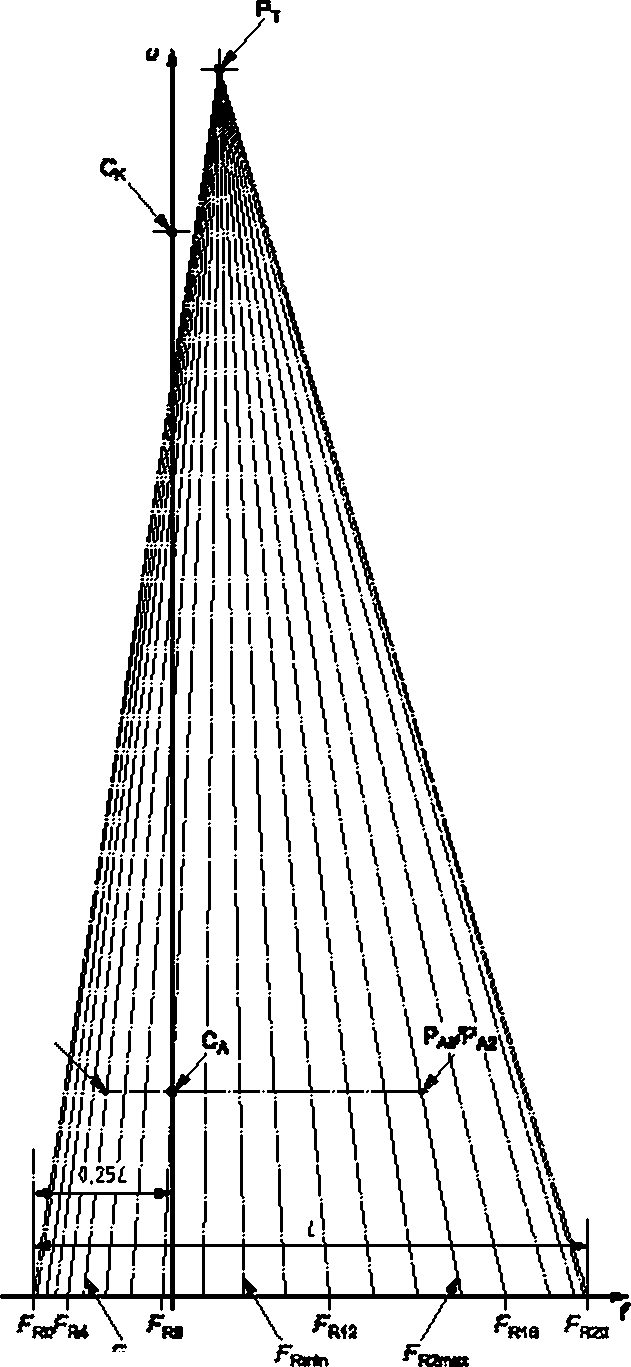

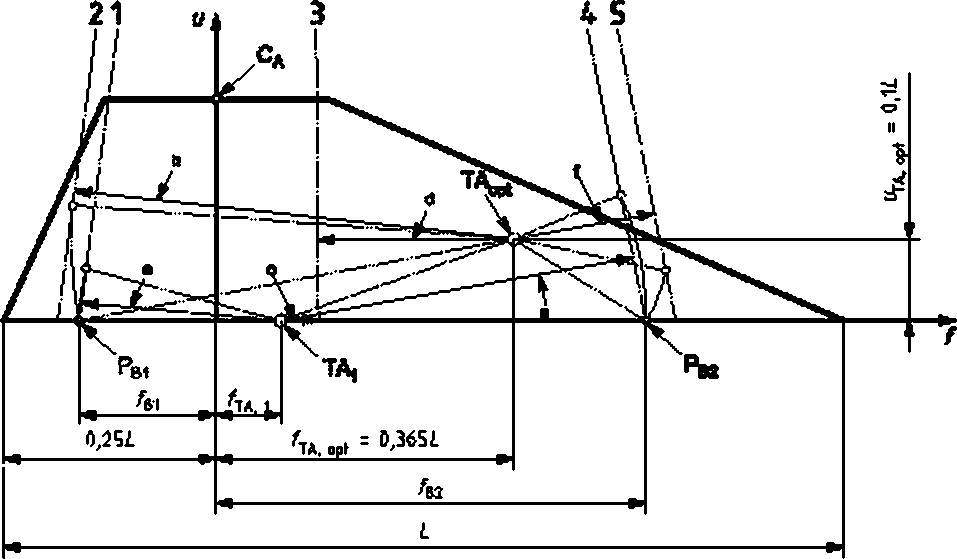

•    как изображено на рисунке 6. соотношение сторон базового треугольника, описанное выше, применимо для всех размеров степы, независимо от уровня нагрузки. В принципе, это позволяет проводить испытания голеностопных узлов и узлов стоп при любых заданных уровнях нагрузки.

Для разных длин ног L. расположенных в системе координат, как это изображено на рисунке 6. соответствующие верхние точки приложения нагрузки Рг. i расположены на прямой, направленной в начало системы координат. Расстояние Dpt между точками приложения нагрузки Рг. l при двух последовательных значениях длины узла стопы L имеет фиксированное значение, определенное формулой

Dp г


26


(10)


что дает значение DPT - 22.2.

2.3 Значения статических и максимального циклического базовых нагружений пятки и

носка

Определение значений статических и максимального циклического базовых нагружений пятки и носка основано на следующих общих соображениях.

Конкретные значения F*i. и Frz. результирующих базовых сил Fri и Fr2 (см. рисунок 1) согласуются с соответствующими значениями Ft, и Рг. испытательных сил F« и Fz. установленных в ИСО 10328:2006 для дополнительных испытаний голеностопных узлов и узлов стоп (см. ИСО 10328:2006. таблицы 11 и О.З). Конкретные значения Fm, и Fw, результирующих базовых сил РЯ1 и Рю приведены в таблице 1.

Конкретные значения Ft, и Fz, испытательных сил Ft и Fj. связанные со значениями Fri. и Ряг, результирующих базовых сил F#» и Рв (см. рисунок 1), определяются следующей формулой, выведенной из соотношения, описанного в 2.2.1. перечисление а):

OD


Ft 2- Fttt.m • cos си. 2

Конкретные значения F,* и Р испытательных сил F, и F2, вычисленные с использованием формулы (11) для а, - - 6.18° и а2 = 11,14° (см. 2.2.2), приведены в ИСО 22675:2006 (таблицы 9 и С.2 приложения С).

Таблица 1— Значения результирующих базовых сил РМл и F**,

Результирующая

сила

Fhu.Fhu

Соответствующие результирующим базовым силам F/yix, Рр2х настоящего стандарта испытательные силы F\x и Р-2х при дополнительных испытаниях голеностопных узлов и узлов стоп, установленные в ИСО 10328 (см. ИСО 10328, таблицы 11 и D.3)

Обозначение

Значения F^x и р2Х при нагружении пятки и носка для уровня нагрузки Ру

РЪ

Р5 I Р4

РЗ

Пятка 1 Носок

Пятка 1 Носок 1 Пятка 1 Носок

Пятка I Носок

Н

Fattfi Ff??jo

Flip Fito

2800

2800

2240

2240

2065

2065

1610

1610

F»Uu, low» I»,«1

FffJlu ЬмО'Мчв!

F\Su. bwtrttvtf r*2iu lower Mvtf

4200

4200

3360

3360

3098

3098

2415

2415

FftUu. U0p«rlcv«l Fftltu uooatMvM

F t tu. upper itvtf Fitu uocer MvM

5600

5600

4480

4480

4130

4130

3220

3220

FRlcmax Ftnc man

Ftcr

F*r

1600

1600

1280

1280

1180

1180

920

920

Fsiftn

Ffi3it«

F\tn

Fn*

2800

2800

2240

2240

2065

2065

1610

1610

2.4 Условия базового нагружения при статических и циклическом испытаниях

2.4.1 Статические испытания

Согласно утверждениям, приведенным в 2.2 и 2.3. условия базового нагружения при статических (и максимальном циклическом: см. примечание) нагружениях пятки и носка по ИСО 22675 определены параметрами, указанными в перечислениях а) — d) (по поводу понятия «базовый» см. ВАЖНО):

a)    положение верхней точки приложения нагрузки Рт определено координатами /г и ит. соответствующими длине узла стопы L испытываемого образца (см. 2.2.3): они заданы как смещения fr. t и ит te ИСО 22675. таблица 7:

b)    направление линий действия результирующих базовых сил F*i и F« определено координатами верхней точки приложения нагрузки Рт [см. перечисление а)) и их наклоном к оси и, определяемым углами <Х| * — 6.18° и аг - 11.14й (см. 2.2.2):

c)    значения результирующих базовых сил F*, и Fm, установленные в таблице 1. и соответствующих испытательных силы F« и Рг, прикладываемых в верхней точке приложения нагрузки Рт [см. перечисление а)], как это показано на рисунке 1. определены формулой (11) при а, - - 6,18е и а2 = 11,14°. Они установлены в ИСО 22675:2006, таблица 9:

d)    углы наклона = - 15° и уг s 20° платформы стопы при статических (и максимальном циклическом; см. примечание) нагружении пятки и носка. Они установлены в ИСО 22675:2006, таблица 8.

Важно — Наклон линий действия результирующих базовых сил F*, и Рщ к оси и, указанный в перечислении Ь). соответствует только условиям базового нагружения при статических (и циклическом: см. примечание) испытаниях, так как общая концепция испытаний по ИСО 22675 позволяет выявить для каждого образца голеностопного узла или узла стопы индивидуальные характеристики при нагрузке, соответствующей его индивидуальной конструкции.

Это автоматически определяет индивидуальное положение нижней точки приложения нагрузки Pet к пятке или Рвг к носку испытываемого образца (с индивидуальным наклоном линии нагружения). соотнося наклон платформы стопы при у, или у2 [см. перечисление d)] и индивидуальное значение результирующей базовой силы или F*j.

По этой причине конфигурация испытательного оборудования при подготовке нагружения [см. ИСО 22675:2006, пункт 16.1.1. перечисление а)) определяется только положением верхней точки приложения нагрузки Рт при соответствующей длине узла столы L испытываемого образца согласно перечислению а) и углами наклона у, и у2 платформы стопы согласно перечислению d).

Примечание - Ссылки (в круглых скобках) на циклические испытания принимают ао внимание тот факт, что линейные и угловые размеры, определяющие условия базового нагружения при статических нагружениях пягки и носка идентичны тем. что определяют условия базового нагружения при максимальном циклическом нагружении пятки и носка (см. 2.4.2, перечисление а)].

2.4.2 Циклическое испытание

Согласно утверждениям 2.2 и 2.3 условия базового нагружения при циклическом нагружении по ИСО 22675 определены параметрами, приведенными в перечислениях а) и Ь). (Понятие «базовый» в перечислении а) — см. ВАЖНО в 2.4.1, а понятие «базовый» е перечислении Ь) — см. ВАЖНО в настоящем пункте).

a)    Условия базового нагружения при максимальном циклическом нагружении пятки и носка определены теми же самыми линейными и угловыми размерами, что и условия базового нагружения при статическом нагружении пятки и коска (см. 2.4.1).

b)    Условия базового нагружения при повторяющемся поступательном нагружении от момента контакта пятки до отрыва носка определены параметрами, приведенными в перечислениях 1) -4):

1)    положение верхней точки приложения нагрузки Рг[см. 2.4.1. перечисление а));

2)    изменение направления результирующей силы PR. характеризуемое последовательностью мгновенных направлений линии ее действия, определенных координатами верхней точки приложения нагрузки Рт [см. 2.4.1. перечисление а» и наклоном линии действия этой силы к оси и при соответствующих мгновенных значениях угла а (см. рисунки 1 и 3).

На рисунке 7 проиллюстрировано изменение линии действия результирующей силы Fp от момента контакта пятки до момента отрыва носка с шагом дискретности 30 мс при соответствующих мгновенных значениях угла а. показанных на рисунке 3;

3)    профиль (кривая) циклической испытательной силы Ft, приложенной к верхней точке приложения нагрузки Рт [см. 2.4.1. перечисление а)), как показано на рисунке 1, как функции времени F^t), как показано в ИСО 22675. рисунки 3 и 6. или как функции угла наклона платформы стопы F<(y). как показано в ИСО 22675 (рисунок 7). Мгновенные значения Fe определены формулой (11). для соответствующих мгновенных значений результирующей силы FR и угла а (см. рисунки 1 и 3).

Описание и определение профиля испытательной силы F^t) или у) прежде всего, основаны на значениях Fte<па> (1-й максимум профиля нагружения). Pent, (средний минимум профиля нагружения) и F2{m» (2-й максимум), установленных в ИСО 22675. таблица 9.

Дополнительные указания по описанию и определению профиля испытательной силы F приведены в ИСО 22675 (рисунок 3. таблицы 10 и 11. а также формула (4) подпункта 13.4.2.9);

4)    профиль (кривая) угла наклона платформы стопы у(0. определяющий ее периодические колебания в пределах диапазона минус 20°£ у s плюс 40-'. определен для периода времени от момента контакта пятки до момента отрыва носка (см. рисунок 3).

Описание и определение профиля угла наклона y(f) платформы стопы, прежде всего, основано на значениях у, = - 15й (момент 1-го максимума Fima* профиля нагружения), yeetrtr - 0е (момент среднего минимума FC(nn профиля нагружения) и ^ = 20* (момент 2-го максимума F2om4> профиля нагружения). установленных в ИСО 22675:2006:2006. таблица в.

Дополнительные указания по описанию и определению профиля угла наклона у(1) приведено в ИСО 22675:2006 [таблица 11 и формула (3) подпункта 13.4.2.8].

Важно — Изменение линий действия результирующей силы Fr указанное в перечислении Ь) 2) имеет отношение только к условиям базового нагружения при циклическом испытании, так как общая концепция испытаний по ИСО 22675 позволяет выявить для каждого образца голеностопного узла или узла стопы индивидуальные характеристики при нагрузках, соответствующих их индивидуальной конструкции.

Это автоматически определяет индивидуальное положение нижней точки приложения нагрузки Ра к узлу стопы испытываемого образца, соотнося угол наклона у(Г,) платформы стопы, индивидуальный наклон и значение результирующей силы F*.

По этой причине конфигурация оборудования при подготовке нагружения [см. ИСО 22675. пункт 16.1.1, пречисление Ь)] определяется только положением верхней точки приложения нагрузки Рт при соответствующей длине узла стопы L испытываемого образца согласно перечислению Ь) 1) и соответствующим начальным наклоном платформы стопы. [Согласно ИСО 22675:2006. пункт 16.1.1. пречисление Ь) 3). соответсвующий начальный наклон платформы стопы определен утлом наклона •(-0°. соответствующим моменту среднего минимума FmA профиля нагружения].

1 - платформа стопы; /. и - оси системы координат; Pi- верхняя точка приложения нагрузки: F - испытательная сила; Я* - результирующая сила; у - угол наклона платформы стопы; Яр - составляющая силы, перпендикулярная к платформе стопы; Я; - тангенциальная составляющая силы, воздействующая на платформу стопы; Яп -составляющая силы, перпендикулярная линии приложения испытательной силы Я; а - угол наклона к оси и плит действия результирующей силы ЯЛ ; р - угол между результирующей силой Я* и составляющей силы Я* определяющий отношение Ft/Fr

Рисунок 1 — Иллюстрация различных составляющих нагрузки

в

0    1S0    300    450    600

Yll    (У2

Примечание - Период нагружения 600 мс соотвегствуег среднему времени фазы опоры при типичном цикле ходьбы продолжительностью 1 с (остальное время 400 мс цикла ходьбы соответствует фазе переноса).

1 - составляющая силы перпендикулярная к платформе стопы: 2 - тангенциальная составляющая силы Ft. воздействующая на платформу стопы: 3 - угол наклона у платформы стопы: X - время нагружения, мс:    - си

лы, Н; У}-утлы.'

Рисунок 2 - Профили (кривые) составляющих силы и угла наклона для уровня нагрузки Р5. основанные

на анализе типичных данных при нормальной ходьбе

0    150    300    450    800

Yll    IY2

Примечание - Период нагружения 600 мс соответствует среднему времени фазы опоры при типичном цикле ходьбы продолжительностью 1 с (остальное время 400 мс цикла ходьбы соответствует фазе переноса).

1 - составляющая силы F,>. перпендикулярная к платформе столы; 2 - тангенциальная составляющая силы F?. воздействующая на платформу столы: 3 -    результирующая сила F*; 4 - испытательная сила F: 5 - угол

наклона у платформы стопы: 6- угол и между результирующей силой Fa и осью и; 7 - угол р между результирующей силой F„и составляющей силыР,.; X-время нагружения, мс; У,-сила, Н; У, - углы.

Рисунок 3 - Профили (кривые) составляющих сил и углов наклона для уровня нагрузки Р5. являющиеся основой для определения условий нагружения по ИСО 22675

Pa^B    Р82

Рисунок 4 - Иллюстрация различных условий нагружения при уровне нагрузки PS

f. о-ося системы координат; С*-    действительный центр коленного узла; Сл - действительный центр голеностопного узла; L -    длина узла стопы; I. II - направления нагружения

при условиях нагружения I (нагружение пятки) и II (нагружение носка) при основных испытаниях по ИСО 10326: А, В - направления нагружения пятки (4) и носка (в) при дополнительных испытаниях голеностопных узлов и узлов стол по ИСО 10328; 1. 2 - направления статических и максимального циклического нагружений пятки (1) и носка (2) по ИСО 22675:2006; РЛ|Л| -точка пересечения линий нагружения при условиях нагружения I и II при основных испытаниях по ИСО 10328; Р,_ Ае- точка пересечения линий нагружения пятки (А) и носка (В) при дополнительных испытаниях голеностопных узлов и узлов стол по ИСО 10328:2006; Р,. и - точка пересечения линий действия при статических и максимальном циклическом нагружениях пятки (1) и носка (2) по ИСО 22675:2006: Ртк■- базовые точки приложения нагрузки в коленном узле при условиях нагружения I и II при основных испытаниях по ИСО 10328: Рд,,д„- базовые точки приложения нагрузки в голеностопном узле при условиях нагружения I и II при основных испытанях по ИСО 10328: Рлмлг - базовые точки приложения нагрузки в голеностопном узле при статических и максимальном циклическом нагружениях пятки (1) и носка (2) по ИСО 22675:2006: Рява - нижние точки припожения нагрузки при условиях нагружения I и II при основных испытаниях по ИСО 10328; Редев* нижние точки приложения нагрузки к пятке (А) и носку (в) при дополнительных испытаниях голеностопных узлов и узлов стоп по ИСО 10328:2006; Рвмвг -нижние точки приложения нагрузки при статических и максимальном циклическом нагружениях пятки {1) и носка (2) по ИСО 22675:2006

Рисунок 5 - Иллюстрация различных условий нагружения при уровнях нагрузки Р5. Р4 и РЗ


f. и-ося системы координат; С*- действительный центр коленного узла; Сл - действительный центр голеностопного узла; L - длина узла стопы; Ips. М РЗ - направления при условии нагружения I (нагружение пятки) при основных испытаниях по ISO 10328 для уровней нагрузки PS. Р4 и РЗ в зависимости от индекса; Нр$. мя» - направления при условии нагружения II (нагружение носка) при основных испытаниях по ИСО 10328 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса;    направления нагружения пятки (4) при дополнительных испытаниях

голеностопных узлов и узлов стол по ИСО 10328 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса: 8ps мго- направления нагружения носка (в) при дополнительных испытаниях голеностопных узлов и узлов стол по ИСО 10328 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса; 1п р4.,рз - направления статических и максимального циклического нагружений пятки (1) по ИСО 22675 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса; 2п - направления статических и максимального циклического нагружений носка (2) по ИСО 22675 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса; Р. mi. ps. m рз -точка пересечения линий нагружения при условиях нагружения I и II при основных испытаниях по ИСО 10328 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса; РКЛ1в, ps. Р4ш “ точка пересечения линий нагружения пятки (Д) и носка (в) при дополнительных испытаниях голеностопных узлов и узлов стоп по ИСО 10328 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса: РА * р* «.-яз - точка пересечения линий действия при статических и максимальном циклическом нагружениях пятки (1) и носка (2) по ИСО 22675:2006 для уровней нагрузки PS, Р4/РЗ в зависимости от индекса; Рм яэ- базовые точки приложения нагрузки в коленном узле при условиях нагружения I при основных испытаниях по ИСО 10328 для уровней нагрузки PS. Р4. РЗ в зависимости от индекса; P«h. ps. «,« “ базовые точки приложения нагрузки в коленном узле при условиях нагружения II при основных испытаниях по ИСО 10328 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса: Рм. ръ. Я4. яэ - базовые точки приложения нагрузки в голеностопном узле при условиях нагружения I при основных испытанях по ИСО 10328 для уровней нагрузки PS. Р4. РЗ в зависимости от индекса: Р*,, п - базовые точки приложения нагрузки в голеностопном узле при условиях нагружения II при основных испытанях по ИСО 10328 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса; Рау п.рл1рз - базовые точки приложения нагрузки в голеностопном узле при статических и максимальном циклическом нагружениях пятки (1) по ИСО 22675 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса: РА2 .    - базовые точки приложения нагрузки в голеностопном узле

при статических и максимальном циклическом нагружениях носка (2) по ИСО 22675 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса; Ра ps «. рз- нижние точки приложения нагрузки при условиях нагружения I при основных испытаниях по ИСО 10328 для уровней нагрузки Р5. Р4. РЗ в зависимости от индекса; Рл п -PAiP3 -    нижние точки приложения нагрузки при условиях нагружения II

при основных испытаниях по ИСО 10328 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса; Рр».м!рз - нижние точки приложения нагрузки к пятке (Д) при дополнительных испытаниях голеностопных узлов и узлов стоп по ИСО 10328 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса; Рва п р*рз “ нижние точки приложения нагрузки к носку (б) при дополнительных испытаниях голеностопных узлов и узлов стоп по ИСО 10328 для уровней нагрузки Р5. Р4/РЗ в зависимости от индекса; Рв1. ps.mto - нижние точки приложения нагрузки при статических и максимальном циклическом нагружениях пятки (f) по ИСО 22675:2006 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса; Раз. ps.

- нижние точки приложения нагрузки при статических и максимальном циклическом нагружениях носка (2) по ИСО 22675:2006 для уровней нагрузки PS. Р4/РЗ в зависимости от индекса.

Размеры е сантиметрах

Рисунок 6 - Иллюстрация зависимости положения верхней точки приложения нагрузки Рт от длины

узла стопы L (см. 2.2.3)

Пример - Рт к для L* 2$ см.

1 - схематическое изображение стопы: f. и - оси системы координат: Ск - действительный центр коленного узла; Сд-действительный центр голеностопного узла

ятю

Рисунок 7 - Иллюстрация изменения направления действия результирующей силы Fr от момента контакта пятки до отрыва носка стопы с шагом дискретности 30 мс при соответствующих значениях

угла а, показанных на рисунке 3

/. и - оси системы координат: Рт- верхняя точка приложения нагрузки; С*- действительный центр коленного узла; СА - действительный центр голеностопного узла; L - длина узла стопы; Рма„ - базовые точки приложения нагрузки в голеностопном узле при условиях нагружения I и II при основных испытаниях по ИСО 10326; Рлилг — базовые точки приложения нагрузки в голеностопном узле узле при статических и максимальном циклическом нагружениях пятки (1) и носка (2) по ИСО 22675:2006;    - 1*ый максимум результирующей силы F«, обозначенный как резуль

тирующая базовая сила Fr^- средний минимум результирующей силы F*; РКям - 2-ой максимум результирующей силы Fr. обозначенный как результирующая базовая сила F«; Fro ..20 - мгновенные направления действия результирующей силы Fr с шагом дискретности 30 мс

3 Руководство по конструкции соответствующего испытательного

оборудования, применяемого по ИСО 22675

3.1    Основное положение

Руководство по конструкции испытательного оборудования, предложенной в настоящем стандарте. основано на математическом и графическом анализе различных представляющий интерес ситуаций. Что касается физических характеристик голеностопных узлов или узлов стол, этот анализ основан на упрощенных моделях стопы. Однако это не уменьшает значимость полученных данных, поскольку все они в принципе применимы к соответствующим конструкциям с реальными голеностоны-ми узлами и узлами стоп.

Предлагаемое руководство закладывает основу, которая может быть применена при размышлениях и принятии решений по поводу универсальных требований к конструкции необходимого испытательного оборудования, для того чтобы оптимизировать условия сопоставимости результатов испытаний. полученных в различных случаях.

3.2    Основная конструкция испытательного оборудования

На рисунке 8 проиллюстрированы требования к основной конструкции испытательного оборудования при проведении циклического нагружения в соответствии с требованиями ИСО 22675:2006. пункт 13.4.2. которые характеризуются следующими свойствами:

a)    испытательная сила Fc(t) или Р4(у)прикладывается с помощью силового привода к верхней части испытываемого образца. Приложение силы может быть выполнено непосредственно или опосредованно в зависимости от монтажа дополнительных компонентов между силовым приводом и испытываемым образцом, например:

-    аксиальная направляющая, используемая для защиты силового привода от сил и моментов в поперечном направлении или от вращающего момента относительно оси привода;

-    нагрузочный модуль, необходимый для контроля над приводом;

b)    испытываемый образец устанавливают в испытательное оборудование таким образом, чтобы исключить возможность углового перемещения образца при типичных изменениях в фазе опоры при ходьбе от момента контакта пятки до момента отрыва носка;

c)    взамен этого, угловое перемещение моделируется возможностью наклона платформы стопы относительно поперечной оси в направлении движения испытываемого образца. На рисунке 9 продемонстрирован один из способов осуществления наклона платформы столы с помощью кривошипно-шатунного механизма. Определенный заданный профиль (кривая) угла наклона у(0 (см. ИСО 22675:2006. подпункт 13.4.2.4. таблица 11 и рисунок 6) может быть получен за счет соответствующих размеров:

•    длины консоли, фиксирующей платформу стопы;

•    положения оси коленвала относительно оси какона ТА платформы столы:

•    длины плеча кривошипа:

> длины подвижного штока.

Испытательное оборудование, способное создавать циклическое нагружение в соответствии с требованиями ИСО 22675:2006. пункт 13.4.2. должно также быть способно производить статическое нагружение пятки и носка в соответствии с требованиями ИСО 22675:2006. пункт 13.4.1. что зависит от его конструкции.

Эта способность, например, особенно интересна, если заключительные статические испытания при проверочном уровне нагрузки, следующие после успешно завершенного циклического испытания (см. ИСО 22675:2006. подраздел 16.4). подразумевают их проведение на том же самом оборудовании. на котором было проведено циклическое испытание.

В этом случае рекомендуется обеспечить возможность фиксации платформы стопы в положениях статического нагружения пятки и носка при углах наклона у, и у2 (см. ИСО 22675:2006. таблица 8). для того чтобы облегчить их установку и избежать перегрузки механизма углового перемещения (см. рисунок 8).

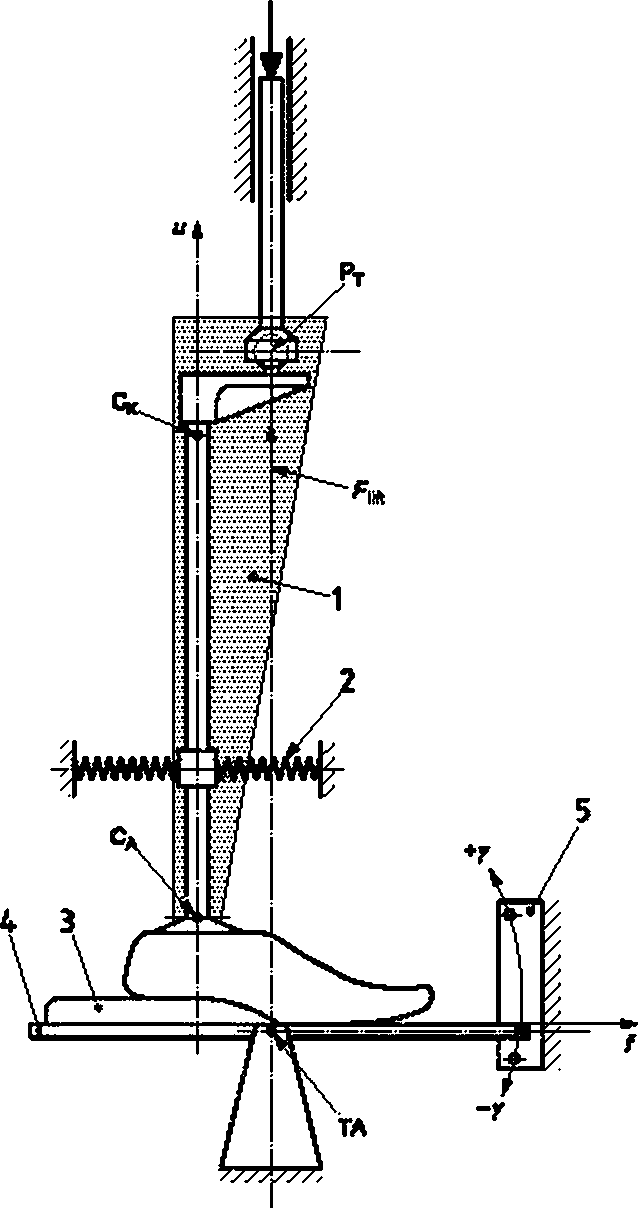

Рисунок 8 - Схематическое изображение испытательного оборудования с испытываемым образцом

1 - область возможного расположения других концевых креплений в зависимости от длины узла стопы; 2- пример подходящего средства для упругого сопротивления смещению узла стопы в плоскости f- и во время фазы отрыва образца для обеспечения правильного положения узла стопы при контакте с платформой стопы при следующем цикле нагружения (соответствующие средства для сопротивления смещению в плоскости, перпендикулярной плоскости f - и. и относительно продольной оси образца не показаны); 3 - брусок под пятку, рекомендованной высоты каблука h, с особой формой верхней поверхности для обеспечения плавного перехода к носку; 4 - наклоняющаяся платформа стопы либо с фиксированными значениями углов наклона и у2. установленными для статического нагружения пятки и носка, либо с периодически изменяющимся углом наклона -rfO в диапазоне. установленном для поступательного нагружения нятки и носка от момента контакта пятки до момента отрыва носка; 5 - устройство для фиксации платформы стопы при значениях углов наклона у, и у2. установленных для статического нагружения пятки и носка (вариант); F — испытательная сила Fc(t) или Fe(y), F*p или F*,. F*,; Fu — подъемная сила для поднятия образца с платформы стопы в период, соответствующий фазе переноса при ходьбе; Рт — верхняя точка приложения нагрузки, вокруг которой допускается поворот образца относительно каждой из трех пространствеюых осей; Ск — действительный центр коленного узла; Сл — действительный центр голеностопного узла; ТА — ось наклона платформы стопы

*    Горизонтальное расстояние между осью наклона плагфрормы стопы ТА и осью коленвала (5).

*    вертикальное расстояние между осью наклона плагфрормы стопы ТА и осью коленвала (5)

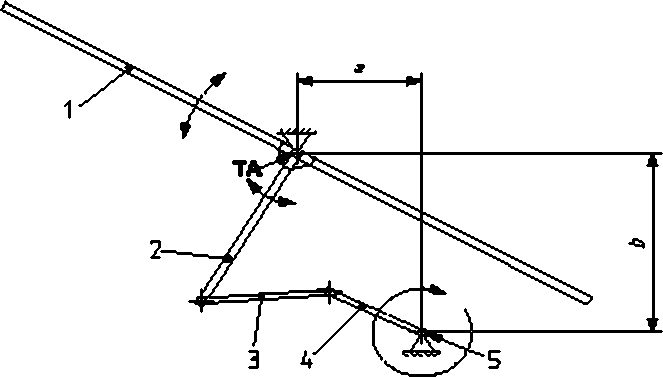

Рисунок 9 - Параметры кривошипно-шатунного механизма, перемещающего платформу столы испытательного оборудования, воспроизводящего профиль (кривую) у(Г)

1 - платформа стопы; 2 - консоль: 3 - подвижный шток: 4 - плечо кроеошипа; 5 - ось коленвала; ТА - ось наклона платформы стопы;

3.3 Варианты конструкций в зависимости от применяемой нагрузки

3.3.1    Общие положения

Обсуждены два варианта конструкции в зависимости от применяемой нагрузки. Они кратко описаны в 3.3.2 и 3.3.3 как варианты конструкций Див.

В настоящем стандарте предпочтение отдается варианту конструкции А. который удачно сочетает преимущества и недостатки по отношению к варианту в. обозначенные в 3.3.4. 3.4 - 3.7 и 3.9.

3.3.2    Вариант конструкции А

Испытательная сила F прилкладывается в направлении, паралельном оси и. с помощью силового привода, закрепленного на основной структуре испытательного оборудования.

Верхняя точка приложения нагрузки Рт испытываемого образца непосредственно или опосредовано (см. примечание) соприкасается с подвижной частью силового привода (например, штоком поршня гидравлической системы) посредством соединительного устройства, обеспечивающего, по крайней мере, одну степень свободы для того, чтобы обеспечить свободное угловое перемещение испытываемого образца в плоскости / • и, вызванное наложением эффектов вследствии наклона платформы стопы и нагружения испытательной силой F (см. утверждение ниже), и исключить передачу А-P изгибающих моментов.

Вторая степень свободы должна обеспечивать свободное угловое перемещение испытываемого образца в направлении, перпендикулярном к плоскости f-u. и исключать передачу M-L изгибающих моментов, а третья степень свободы должна обеспечивать свободное вращение вокруг оси механического привода и исключать передачу вращательного момента.

Примечание - Для приводов, чувствительных к поперечным, относительно направления действия силам или моментам, или вращающим моментам относительно оси воздействия, могут понадобиться направляющие для предотвращения таких воздействий нагрузки, которые монтируются между приводом и испытываемым образцом. Кроме того, датчик усилий, необходимый для управления привода, лучше всего устанавливать между приводом и направляющей.

3.3.3    Вариант конструкции В

Испытательная сила F прикладывается с помощью механического привода, способного наклоняться относительно основной конструкции испытательного оборудования относительно оси. параллельной оси наклона ТА платформы стопы, находящейся е положении Рте. соответствующем верхней точке приложения нагрузки в нейтральном положении испытываемого образца, то есть с установленным нулевым углом наклона у платформы стопы.

Испытываемый образец непосредственно или опосредовано (см. примечание 3.3.2) жестко соприкасается с подвижной частью силового привода (например, штоком поршня гидравлической системы) таким образом, что подвижная часть представляет собой элемент концевого крепления переменной длины относительно верхней точки приложения нагрузки РГ£.

Ось наклона привода обеспечивает свободное угловое перемещение испытываемого образца в плоскости /-и и исключает передачу А-P изгибающих моментов [за исключением тех. которые возникают в результате эффектов, указанных в 3.3.4. перечисление Ь) 2) и примечании].

Вторая и третья степени свободы должны обеспечивать любые соответствующие расположения для целей, указанных в 3.3.2 варианта конструкции А.

3.3.4    Основные различия между вариантами конструкций Айв

Основные различия между вариантами конструкций Айв. вкратце описанные в 3.3.2 и 3.3.3, перечислены ниже (см. также 3.7 и рисунки 20 и 21).

a)    Для расстояния ит верхней точки приложения нагрузки Рт (Рте) от оси f. которое имеет первостепенное значение при установке испытываемого образца, применимо следующее:

для варианта конструкции А это расстояние не меняется на протяжении цикла нагружения от момента контакта пятки до момента отрыва носка столы;

для варианта конструкции в это расстояние изменяется по мере подъема испытываемого образца из-за наложения влияния соответствующих значений угла наклона платформы стопы и приложенной испытательной силы F.

b)    Для ориентации механического привода применяют следующее:

1)    для варианта конструкции А ориентация привода параллельно оси и не меняется на протяжении цикла нагружения от момента контакта пятки до момента отрыва носка;

2)    для варианта конструкции В механический привод наклонен под углом д<р, что вызывает дополнительные отклонения при заданных условиях нагружения (см. 3.7) и может вызвать эффект инерции, зависисящий от значения углового ускорения, общей массы всех наклоненных частей и положения центра тяжести относительно положения верхней точки приложения нагрузки (см. также примечание).

Примечание - Если центр тяжести обшей массы смонгированого механического привода и дополнительных компонентов расположен выше оси наклона основной конструкции испытательного оборудования, то тахое расположение станет завышенным и будет иметь тенденцию к непроизвогьному возникновению А-P изгибающих моментов на испытываемый образец во время цикла нагружения от момента контакта пятки до момента отрыва носка, что в конечном счете приводит к падению или опрокидыванию испытываемого образца в фазе отрыва, если специальные подвески не предотвратят это.

3.4    Примеры конструкций кривошипно-шатунного механизма

3.4.1    Общие положения

Могут быть использованы два разных типа конструкции кривошипно-шатунного механизма. Примеры каждого типа кратко описаны в 3.4.2 и 3.4.3.

3.4.2    Асимметричный (60:40) кривошипно-шатунный механизм

Кривошипно-шатунный механизм согласно рисунку 10 имеет асимметричные положения мертвых точек, определяющих максимальные угловые положения платформы стопы. Больший поворот плеча кривошипа (верхнее правое положение) превышает его меньший поворот (нижнее левое положение) на 36-

Получается соотношение (180° + 36°):(180- - 36°) = 60:40; то есть 60 % времени одного оборота необходимо для того, чтобы пройти верхнее правое положение, при котором происходит наклон платформы стопы в период нагружения, от ее положения, заданного для контакта пятки (у s - 20°). до ее положения, заданного для отрыва носка {у = + 40°). и 40 % для прохождения нижнего левого положения для того, чтобы вернуть платформу стопы в угловое положение, заданное для контакта пятки.

Следовательно, отношение 60:40 в точности соответствует среднему отношению времени фазы опоры и времени фазы переноса при типичном цикле ходьбы, выбранном для имитации испытательного цикла: то есть в течение испытательного цикла, имитирующего типичный цикл ходьбы продолжительностью 1 с. период нагружения, имитирующий фазы опоры, будет 600 мс (но см. примечание).

Примечание - Это утверждение справедливо только в том случае, если скорость вращения кривошипа постояна. Это может потребовать специальных мер. причем нужно принимать во внимание, что нагрузка на механизм меняется в широких пределах и изменяется по направлению.

Однако асимметричный кривошипно-шатунный механизм согласно рисунку 10 имеет два недостатка: один связан с отклонениями профиля создаваемого угла наклона y(f) от профиля (кривой) заданного угла наклона (см. ИСО 22675:2006. таблица 11. подпункт 13.4.2.4 и рисунок 6), а другой - с критичностью размеров отдельных элементов данного кривошипно-шатунного механизма.

a)    Профиль угла наклона у({). создаваемого в верхнем правом положении кривошипношатунным механизмом данной конструкции, показан на рисунке 12. Он отличается от заданного профиля угла наклона (см. ИСО 22675:2006. рисунок 6) менее чем на 15°.

b)    Граничные условия конструкции кривошипно-шатунного механизма с асимметрией 60:40 в положениях мертвых точек, определяющих максимальные угловые положения платформы стопы и диапазон изменения угла наклона минус 20°Sy s плюс 40 , очень ограничены. Это приводит к следующим условиям:

1)    угол подвижного штока относительно консоли в положении мертвой точки, определяющий положение платформы стопы для заданного контакта пятки (у - - 20°). равен 15°. и. как следствие, сумма длин подвижного штока и консоли приблизительно только на 1.5 мм длиннее, чем растояние между центрами коленвала и оси наклона ТА платформы столы:

2)    когда плечо кривошипа проходит через верхнее правое положение, при котором происходит наклон платформы столы в период нагружения, углы между подвижным штоком и плечом кривошипа, а также между подвижным штоком и консолью достигают малых значений, приводя к воздействию большей силы на подвижный шток, чем она должна была бы быть, если бы шток был расположен под прямым углом относительно плеча кривошипа.

Условия, указанные в перечислениях 1) и 2). требуют внимательного рассмотрения при конструировании. изготовлении и сборке системы. Условие, приведенное в перечислении 1). может потребовать применения технических средств таких, как маховик, предотвращая наклон платформы стопы в неправильном направлении при прохождении мертвой точки.

Дальнейшие уточнения приведены в 3.5 - 3.7 и 3.9.

3.4.3 Симметричный (50:50) кривошипно-шатунный механизм

Кривошипно-шатунный механизм согласно рисунку 11 имеет симметричные положения мертвых точек, определющих максимальные угловые положения платформы стопы, то есть отношение углов в верхнем правом и нижнем левом положениях равно 180с:180° = 50:50: то есть 50 % времени одного оборота необходимо для того, чтобы пройти каждое верхнее правое и нижнее левое положения (но см. примечание в 3.4.2).

Кривошипно-шатунный механизм предназначен для наклона платформы стопы в диапазоне углов минус 20°s у s плюс 50° (положение отрыва носка плюс 10°). Это позволяет лучше приблизить линейный участок заключительной части заданного профиля (кривой) угла наклона у(() платформы стопы вплоть до максимального значения плюс 40° при отрыве носка (см. ИСО 22675:2006. подпункт 13.4.2.4. таблица 11 и рисунок 6). так как уменьшение наклона заключительной части профиля угла наклона, произведенное кривошипно-шатунным механизмом, в основном изменяется в диапазоне от 40° до 50° в начале фазы отрыва испытываемого образца.

Профиль угла наклона у(0- создаваемый в нижнем левом положении кривошипно-шатунным механизмом данной конструкции, вплоть до значения у - плюс 40° при отрыве носка, показан на рисунке 12. Это значительно ближе к заданному профилю угла наклона, чем профиль, создаваемый кривошипно-шатунным механизмом по 3.4.2, при этом отклонение от заданного профиля угла наклона (см. ИСО 22675:2006, рисунок 6) не более чем плюс 1° или минус 0,6°.

Однако симметричный кривошипно-шатунный механизм согласно рисунку 11 также обладает двумя недостатками, один из которых связан с синхронизацией, а другой - с подъемом и А-P смещением испытываемого образца из-за наклона платформы стопы.

a)    Угловое положение плеча кривошипа, соответствующее угловому положению платформы стопы, заданному для отрыва носка (у - + 40°). достигается при 143*-' от мертвой точки (О ), определяющей угловое положение платформы стопы заданное для контакта пятки (у = - 20-). и при 37" -от второй мертвой точки (180°), определяющей максимальное угловое положение платформы стопы (после отрыва носка) при у - + 50е.

Результирующее отношение угла и/или времени равно (180* - 37е):(180е + 37е) - 39,7:60.3, то есть 39.7 % времени одного оборота необходимо, чтобы пройти нижнее левое положение, при котором происходит наклон платформы стопы в период нагружения до значения, заданного для отрыва носка (у = + 40°). и 60,3 % времени приходится на прохождение верхнего правого положения, при котором достигается максимальное угловое положение платформы стопы (после отрыва носка) при у = + 50° и затем возвращение платформы стопы в угловое положение, заданное для контакта пятки (у = — 20°) (но см. примечание в 3.4.2).

Следовательно, если 39.7 % времени одного оборота составляет 600 мс. полный оборот равен

1.5 с. что на 50% больше, чем время одного полного оборота кривошипно-шатунного механизма по 3.4.2.

b)    Наклон платформы столы приводит к подъему и горизонтальному смещению узла стопы испытываемого образца. Очевидно, что значение подъема и Д-Р смещения больше для угла наклона у = + 50е, чем для угла у - + 40-.

Примечание - Гк> сравнению с конструкцией кривошипно-шатунного механизма по 3.4.2 конструкция кривошипно-шатунного механизма по 3.4.3 свободна от лимитирующих требований граничных условий. Например. возможно увеличивать только длину подвижного штока, для того чтобы увеличить уровень нагрузки, при котором происходит передача динамических сил. Конечно, профиль угла наклона изменится и. соответственно, возможно отклонение от профиля угла наклона в большей степени, чем в случав конструкции кривошипношатунного механизма, заданного в 3.4.3 и на рисунке 11.

Дальнейшие уточнения приведены в 3.5 - 3.7 и 3.9.

Примечание - Характеристики кривошипно-шатунного механизма не изменятся, если приведенные значения длин (за исключением минимальной длины платформы стопы) изменить пропорционально.

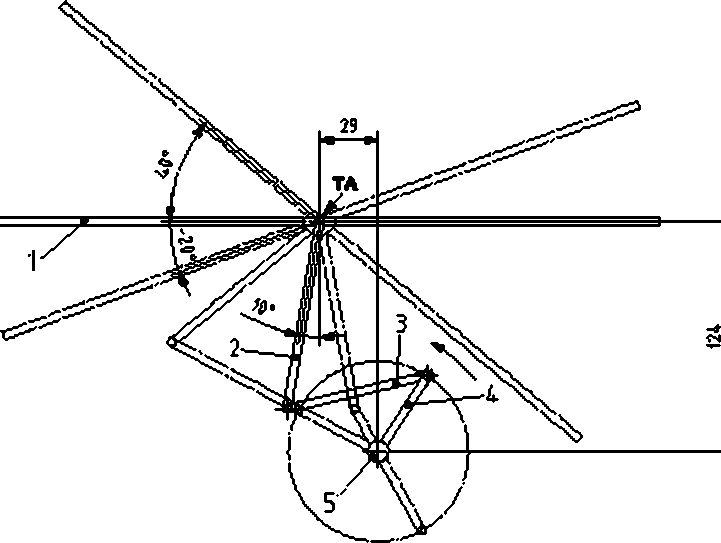

Рисунок 10 — Асимметричный (60:40) кривошипно-шатунный механизм по 3.4.2. Диапазон наклона от

минус 20v (контакт пятки) до плюс 40е (отрыв носка)

Примечание - Характеристики кривошипно-шатунного механизма не изменятся, если приведенные значения длин (за исключением минимальной длины платформы стопы) изменить пропорционально.

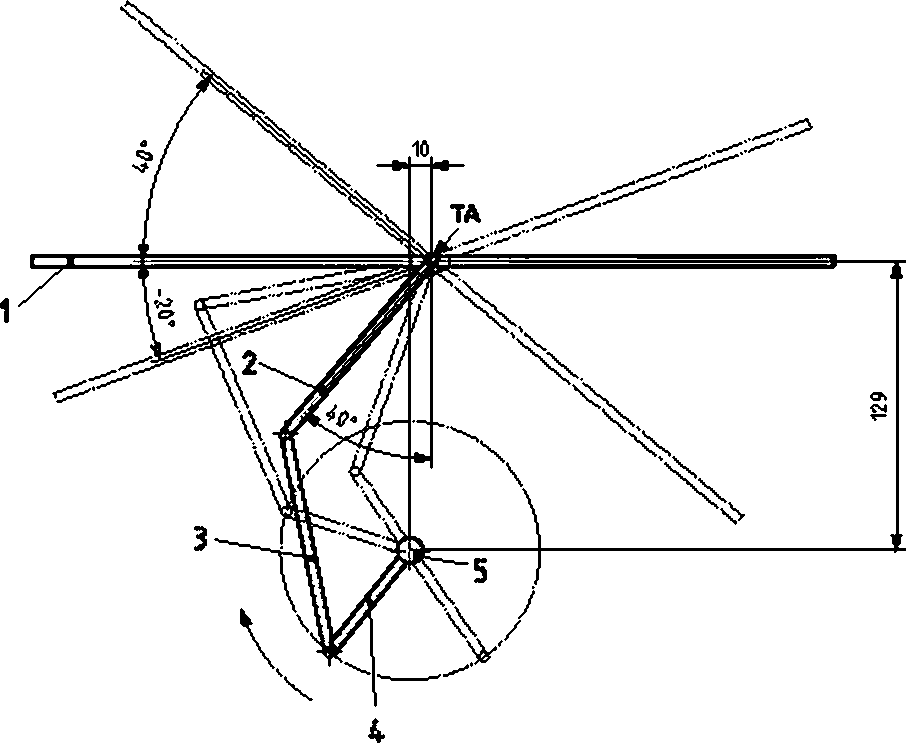

Рисунок 11 - Симметричный (50:50) кривошипно-шатунный механизм по 3.4.3. Диапазон наклона от минус 20v (контакт пятки) через плюс 40‘ (отрыв носка) до плюс 50°

Ylt    t Y2

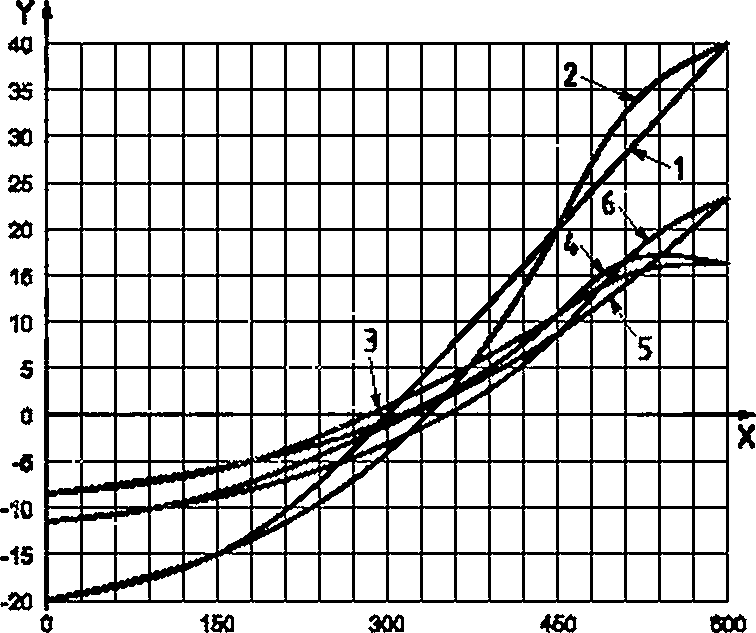

Рисунок 12 - Характеристики наклона асимметричного (60:40) кривошипно-шатунного механизма по 3.4.2 и рисунку 10 и симметричного (50:50) кривошипно-шатунного механизма по 3.4.3 и рисунку 11


X - время нагружения, мс: У« - углы.': У? -    отклонение углов.1 - заданный профиль (кри-

вая) угла наклона -ДО платформы стопы: 2- угол наклона -ДО, воспроизводимый кривошипно-шатунным механизмом 60:40 в верхнем правом положении; 3 - угол наклона -ДО* воспроизводимый кривошипно-шатунным механизмом 50:50 в нижнем левом положении; 4 - отклонение угла наклона, воспроизводимого кривошипно-шатунным механизмом 60:40 от заданного профиля; 5 - отклонение угла наклона, воспроизводимого кривошипно-шатунным механизмом 50:50 от заданного профиля

3.5 Влияние отклонений угла наклона y(f) от заданного профиля (кривой), приведенного

в 3.4, на условия нагружения по ИСО 22675

Очевидно, что отклонения угла наклона ДО платформы стопы, которые возникают, если приводится в действие кривошипно-шатунный механизм, описанный в 3.4.2 и проиллюстрированный на рисунке 10. будут влиять на соответствующие углы а и р и. следовательно, на отношение составляющих силы FP и Fj, действующих перпендикулярно и тангенциапьно по отношению к платформе стопы [см. рисунок 1 и формулы (1) и (2)].

Существует две возможности учета такого влияния, что и описано в перечислениях а) и Ь).

а) Мгновенные значения угла наклона у (Г) платформы стопы, возпроизводимого кривошипно-шатунным механизмом по 3.4.2 в период времени от момента контакта пятки до момента отрыва носка с шагом дискретности 30 мс. будут также возникать при заданном профиле угла наклона у(г), однако. в разные моменты, там. где два профиля отклоняются друг от друга. Разные моменты времени определяют изменение времени начала отсчета заданного профиля угла наклона ДО. необходимое для его адаптации к профилю, воспроизводимому кривошипно-шатунный механизм по 3.4.2. Графики углов а и р как функции со сдвинутым началом отсчета облегчают определение их значений в моменты времени с шагом дискретности 30 мс. С этими значениями составляющие силы FP и FT. действующие в перпендикулярном и тангенциальном направлениях к платформе стопы соответственно, могут быть вычислены. Результаты этих вычислений приведены на рисунках 13 - 16.

Наиболее существенное влияние состоит в том. что составляющая силы Ft тангенциальна по отношению к платформе стопы. Впервые это происходит в момент времени 360 мс после контакта пятки. Согласно рисунку 16 отклонение от заданного значения в этот момент составляет минус 36 Н, что составляет приблизительно минус 80 %. Затем это происходит при втором максимуме. Согласно рисунку 16 отклонение от заданного значения в этот момент составляет 48 Н. что составляет около 20 %. Такие отклонения считаются превышающими допустимый диапазон.

влиянием на составляющую силы Рр, препендикулярную к платформе стопы, можно пренебречь. Тоже самое применимо к результирующей силе Ря, составляющими которой являются силы FP и Fr. и испытательной силе F (см. рисунок 1).

Ь) Ситуация, описанная в перечислении а), основана на том. что профили угла наклона и испытательной силы применяются как фукции y(f) и F[t). синхронизированные по времени.

Это не является обязательным. Как было отмечено в ИСО 22675:2006. пункт 13.4.2. приемлемой альтернативой является применение профиля угла наклона как функции времени у(0, а профиля испытательной силы как фунции угла наклона F(y). В этом случае отклонения, указанные в перечислении а), неприемлемы, т. к. испытательная сила отслеживает значение угла наклона, как предписано профилем F(y). независимо от времени начала отсчета угла наклона.

Однако, любое изменение начала отсчета времени угла наклона (см. перечисление а)] также применимо к испытательной силе. Следовательно, единственным заметным влиянием является то. что график испытательной силы F(y) сдвинут относительно начала отсчета времени, как показано на рисунке 17. Влияние этого эффекта на результаты испытания еще неизвестно.

Рисунок 13 - Профили (кривые) углов а. р и у. как заданных, так и воспроизводимых кривошипношатунным механизмом 60:40


у*

X- время нагружения, мс:    - углы,1    - заданный профиль (кривая) угла наклона у(0

платформы стопы; 2    - угол наклона у(t). воспроизводимый кривошипно-шатунным механизмом

60:40 в верхнем правом положении; 3 - угол а между результирующей силой Ря и осью и системы координат при заданном профиле угла наклона; 4 - угол а. связанный с углом наклона, воспроизводимым кривошипно-шатунным механизмом 60:40; 5 - угол б между результирующей силой Ря и составляющей FP перпендикулярной к платформе стопы, при заданном профиле угла наклона; 6 угол 0. связанный с углом наклона, воспроизводимым кривошипно-шатунным механизмом 60:40

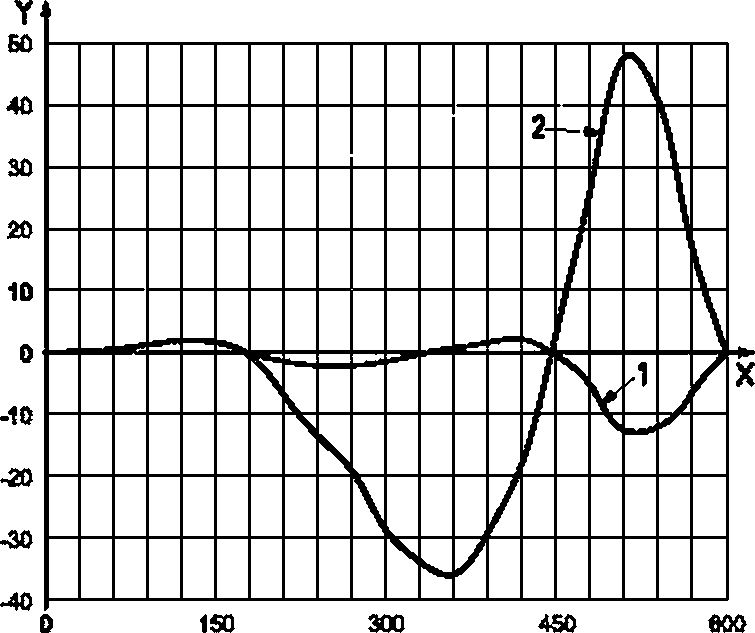

Рисунок 14 - Иллюстрация угловых отклонений, воспроизводимых кривошипно-шатунным

механизмом 60:40

X- время нагружвни, мс; У- углы.1 - отклонение угла наклона платформы столы, воспроизводимое кривошипно-шатунным механизмом 60:40. от заданного профиля (кривой) y(t) платформы стопы: 2 - отклонение угла а между результирующей силой Ря и осью и системы координат. связанном с углом наклона, воспроизводимым кривошипно-шатунным механизмом 60:40. от угла а при заданном профиле угла наклона: 3 - отклонение угла 6 между результирующей силой Ря и составляющей Fp, перпендикулярной к платформе стопы, связанное с углом наклона платформы столы, воспроизводимым кривошипно-шатунным механизмом 60:40. от угла р при заданном профиле угла наклона

Y*

Рисунок 15 •> Профили (кривые) составляющих силы Fp и Ft, как заданных, так и воспроизводимых

кривошипно-шатунным механизмом 60:40


X - время нагружения, мс; У - сила. Н; 1    - составляющая силы FP, перпендикулярная к

платформе стопы, при заданном профиле (кривой) угла наклона •/(() платформы столы; 2    - состав

ляющая силы FP при угле наклона, воспроизводимым кривошипно-шатунным механизмом 60:40; 3 -составляющая силы FT. тангенциальная платформе стопы, при заданном профиле (кривой) угла наклона у<0 платформы столы; 4 - составляющая силы Ft при угле наклона, воспроизводимым кривошипно-шатунным механизмом 60:40

Y*

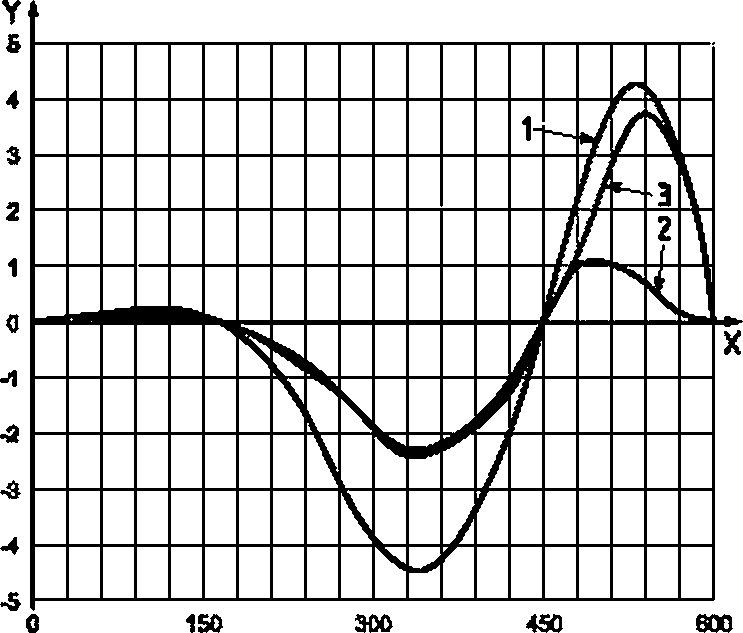

Рисунок 16 - Иллюстрация отклонения сил. воспроизводимых кривошипно-шатунным механизмом

60:40


X - время нагружения, мс; Y- сила. Н: 1 - отклонение составляющей силы Fp. перпендикулярной к платформе стопы, при угле наклона, воспроизводимым кривошипно-шатунным механизмом 60:40. от составляющей силы FP при заданном профиле (кривой) угла наклона у(0 платформы стопы; 2    - отклонение составляющей силы FT, тангенциальной платформе стопы, при

угле наклона, воспроизводимым кривошипно-шатунным механизмом 60:40. от составляющей силы Ft при заданном профиле (кривой) угла наклона у(Г) платформы стопы

Рисунок 17 - Иллюстрация изменения начала отсчета времени для испытательной силы F. воспроизводимой кривошипно-шатунным механизмом 60:40

X - время нагружения, мс: У- сила, Н; 1    - заданный профиль (кривая) испытательной

силы как функции времени F(f); 2 - испытательная сила F. соответствующая углу наклона, воспроизводимая кривошипно-шатунным механизмом 60:40. как функция преобразованного времени

3.6 Влияние положения оси наклона ТА платформы стопы на подъем Е и А-P смещение

^испытываемого образца я узле стопы

3.6.1 Общие положения

Как отмечено в 3.6.3 и 3.6.4. наклон платформы столы при циклическом испытании, начиная от значения, соответствующего моменту контакта пятки (унс - - 20е). до значения, соответствующего моменту отрыва носка (уго = 40й). установленных в ИСО 22675:2006. таблица 11. может перемещать голеностопный узел или узел стопы как на соответствующее значение подъема Е, приведенное на рисунке 18. так и на соответствующее значение А-P смещения Af. показанное на рисунке 19.

По причинам, приведенным в перечислениях а) и Ь), это не желательно.

а) Чем больше максимальное значение подъема Е. тем большее перемещение привода необходимо. Например, если используется гидравлический привод, требуемое перемещение может повлиять на длину поршня штока, что сделает систему чувствительной к поперечным силам, требуя дополнительной осевой стабилизации.

Существует также связь между перемещением поршня (штока) и объемом жидкости, необходимым для его функционирования. Это влияет на производительность насоса и контроль требуемого расхода, и. следовательно, на себестоимость и производственные расходы системы.

Как отмечено в 3.7. любое А-P смещение ДГ испытываемого образца в узле стопы приводит к угловому перемещению Дф испытываемого образца относительно верхней точки приложения нагрузки Р7{Рте)- Чем больше максимальное значение А-P смещения Af, тем больше угловое перемещение Дф. и. следовательно, отклонение от заданных условий нагружения.

Как правило, максимальное значение углового перемещения Лф относительно верхней точки приложения нагрузки Рт(Р^£) в моменты F1 аг&я (1-и максимум профиля нагружения) и F2cта» (2-й максимум профиля нагружения) не должно превышать 1°. В 3.6.3 — 3.6.5 и 3.7 продемонстрировано, что это может быть достигнуто соответствующим положением оси наклона ТА платформы стопы.

3.6.2    Положение оси наклона ТА платформы стопы

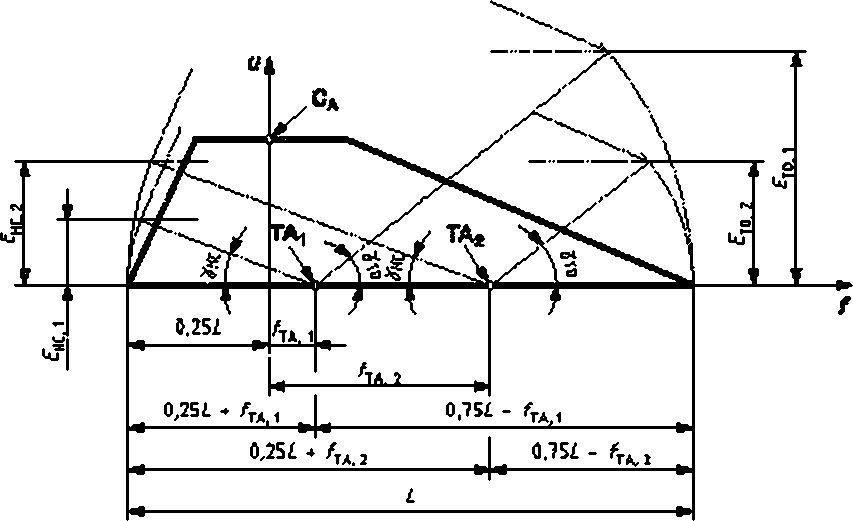

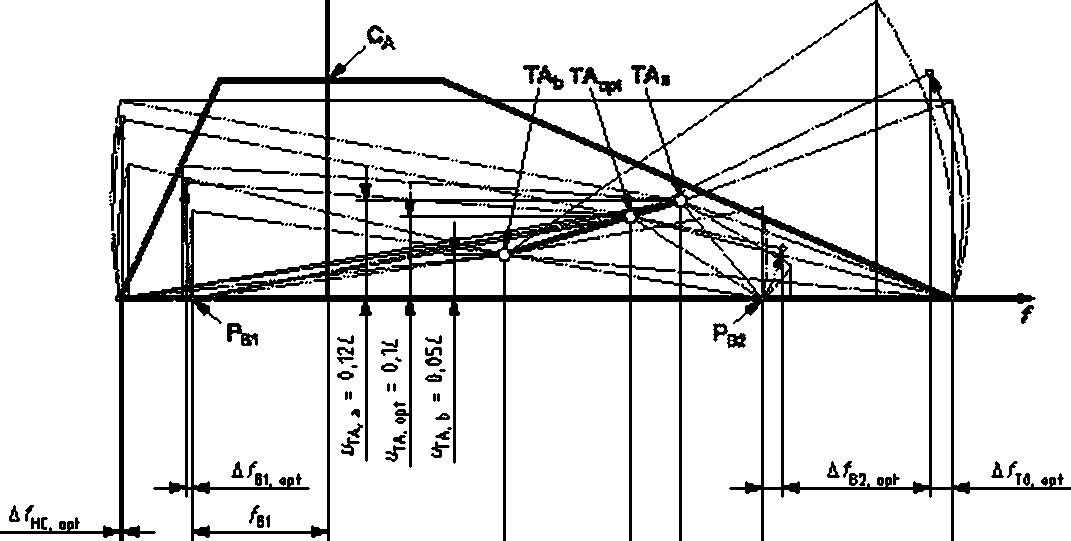

Согласно рисункам 18 и 19 положение оси наклона ТА платформы стопы на плоскости f-u в координатной системе определяется координатами fTA и иТА.

Вместе с размерами, определяющими положение стопы голеностопного узла или узла стопы на плоскости f-u е координатной системе, смещение иТА может быть вычислено следующим образом:

Uta - - (0.25 L + fTA) ■ tg (X ■ уне);    (12)

итл - (0.75 L - fTA) ■ tg (у • ’(то)    (13)

с yt - 0.25, уг = 0.5 и уз - 0,41 для иллюстрации ситуаций при контакте пятки и отрыве носка (см. также примечание).

Значение fTA - 25 мм. используемое на рисунках 18 и 19. соответствует значению fT,» верхней точки приложения нагрузки РГ10, установленной в ИСО 22675:2006, таблица 7. для длины узла стопы L - 30 см. то есть для проиллюстрированной ситуации центр оси наклона ТА расположен на прямой, проходящей через верхнюю точку приложения нагрузки Рг.зо. параллельной оси и.

Примечание - Значение у, = 0.41 получено из условия, использующего такое положение подъема оси наклона ТА платформы столы, при котором максимальное значение смещения вперед Л/па>. «п! при подъеме носка такое же. как и значение смещения назад Лfro в момент отрыва носка (см. 3.6.3). Это условие может быть вычислено путем определения сначала размеров «,■ и Л/го. а затем подстановки    = А/го-

Формулы. определяющие размеры Afma*. am и Afro, могут быть получены из следующих геометрических и тригонометрических соотношений (см. рисунок 19):

Afro^ar* = Ом.го“ (0.75 L - fTA) и cos (у - уго) = (0,75 L - ^аУ^та ю ДОЯ максимального смещения вперед или

cos [(1 - у) • уго1 * 1(0.75 L - f7A) - Д7гоУ0га.гоИ cos (у ■ уго) * (0.75 L - ЬлУйтл-то ДОД смещения назад при отрыве носка соответственно.

где Ога-то - расстояние от точки стопы до оси наклона ТА платформы стопы.

Подстановка д^ = AfTO дает условие cos [уто • (1 - у)] г 2 cos (у • уго) - 1.

из которого получено значение уэ = 0.41.

3.6.3    Значения подъема Е

Примечание 1- Все значения, вычисленные 8 3.6.3, приведены также в таблице 2.

Примечание 2 - Значения подъема Е 8 круглых скобках применяют, если платформа стопы приводится в движение кривошипно-шатунным механизмом в варианте конструкции по 3.4.3 и рисунку-11.

Значения подъема Е в моменты контакта пятки и отрыва носка определены следующими фор

мулами (см. примечание 3);

или формулами (12) и (13):


с yi - 0.25, уг - 0.5 и уз = 0,41 для проиллюстрированных ситуаций при контакте пятки и отрыве носка (см. также примечание е 3.6.2).

Примечание 3 - Формулы 14 и 15 выведены из двух тригонометрических соотношений (см. рисунок 19).

sin 1(1 - х) ■ унс) * - (Енс - иТАуОТАМС и cos (х ■ унс) = (0.25 L + Л-аКОганс для ситуации при контакте пятки или

sin [(1 - у) Уго] - (Его - u7aV®7a-to и cos (у    у го) ~ (0.75 L - ГгдКОгд.го

для ситуации при отрыве носка, соответственно, где Отлж и DTA.TO расстояния от оси наклона ТА платформы стопы до задней кромки пятки или точки на столе, соответственно.

При положении оси наклона ТА на уровне платформы параметры х и у становятся равными нулю. Это упрощает формулы (14а) и (15а) до

Емс - - (0.25 L + fa) Sin у нс    (14Ь)

Его = (0.75 L - fa) ■ sin уго    (15Ь>

При положении оси наклона ТА на уровне платформы значения подъема голеностопного узла или узла стопы длиной узла столы L = 30 см в моменты контакта пятки и отрыва носка равны Енс. о = 34 мм и £то,0= 129 мм (154 мм. см. примечание 2).

Положение оси наклона ТА на уровне платформы, требующее достижения сбалансированного соотношения подъема в моменты контакта пятки и отрыва носка, может быть вычислено из условия

Енс = EJO,    (16)

получая в результате значение fa, определяемое

fa - L ■ (0,75 • sin уго + 0.25 sin унсУфп уго - sin у^с) = 0.40 • L (0.44 L, см. примечание 2).    (17)

Для голеностопного узла или узла столы длиной узла стопы L = 30 см значение подъема при контакте пятки и отрыве носка равно Енс. о - Его. о= 67 мм (71 мм. см. примечание 2).

3.6.4 Значения А-P смещения д/

Примечание 1- Все значения, вычисленные в 3.6.4. приведены также в таблице 2.

Примечание 2 - Значения А-P смещения Л/ в круглых скобках применяют, если платформа стопы приводится в движение кривошипно-шатунным механизмом в варианте конструкции по 3.4.3 и рисунку 11.

Значения А-P смещения \f в моменты контакта пятки и отрыва носка стопы определяются следующими формулами:

eonwci= AfHс = (0.25 L + fa) ■ (1 - COS [(1 - X) ■ YhcVcOS (X • /нс)}-    (18)

AW«r= Afro - (0.75 L - fa) • (1 - COS {{1 - У) ■ yroVcos (у ■ уто)>    (19)

с у, = 0.25, у2 = 0,5 и у3 = 0.41 для иллюстрации ситуаций при контакте пятки и отрыве носка (см. также примечание в 3.6.2).

При положении оси наклона ТА на уровне платформы параметры к и у становятся равными нулю. Это упрощает формулы (18) и (19) до

s (0.25 L + (та) ' (1 ~ cos Уне)!    (19а)

Afro = (0.75 L - fa) ■ (1 - cos Уго).    (20а)

При положении оси наклона ТА на уровне платформы значения А-P смещения Л( голеностопного узла или узла стопы длиной узла стопы L - 30 см в моменты контакта пятки и отрыва носка равны Д/мс.о = 6 мм и Afro.о = 47 мм (72 мм. см. примечание 2).

При положении оси наклона ТА на уровне платформы, требующемся для достижения сбалансированного соотношения подъема в моменты контакта пятки и отрыва носка (см.3.6.3). значения А-Р смещения дf равны Af„e 0 = 12 мм (12 мм. см. примечание 2) и &fTO о - 25 мм (33 мм. см. примечание 2).

Очевидно, что при положении оси наклона ТА на уровне платформы при fa = 0,4 L (0.44 - L. см. примечание 2) также уменьшается А-P смещение Afro, о в момент отрыва носка на значительную величину. Тем не менее. А-P смещение при подъеме носка остается более критичным, чем при подъеме пятки, из-за большего значения максимального угла наклона.

Значения А-P смещения Д/ также могут быть дополнительно уменьшены за счет поднятия положения оси наклона ТА при иТА, при этом значения иТА определяют по формулам (12) и (13). На рисунке 19 показаны три разных положения поднятия указанной оси. определяемых значениями uta. i. uta. 2* иГЛЗ{см. таблицу 2).

Соответствующие значения А~Р смещений д/го. i. Д/го. г и Д/ro. з- показанные на рисунке 19. могут быть вычислены с использованием формулы (19) (см. таблицу 2).

Результаты, описанные в предыдущих пунктах, предполагают, что существует два конкретных положения оси наклоны ТА платформы стопы, при которых:

а) в моменты контакта пятки и отрыва носка значения и Ею одни и те же. а значения А-Р смещений дfuc и Л/го равны кулю и в моменты, соответствующие первому и второму максимумам испытательной силы F<(0. Fiotaai и Ftmn, при которых линии действия соответствующих результирующих базовых сил Ffn и Рю проходят через нижние точки приложения нагрузки Рв1 (пятка) или Ра (носок) соответственно (см. ИСО 22675:2006, рисунок 1), значения подъема ЕРв, и ЕРвг одни и те же. а значения А-P смещения ди дfe равны нулю.

Все эти значения могут быть рассчитаны с использованием видоизмененных формул (14а)/(15а) и (18)/(19) для вычисления значений подъема и А-Р смещения в нижних точках приложения нагрузки Pgi и Рвг в моменты F1{max и F2emax. Все вычисленные значения приведены в таблице 2.

c x = (arctg [uTM^ + UaW7» и у * (arctg (и,»/(/в2 - /м)1Уу2 и с у, = - 15* и у2 = 20е (см. ИСО 22675. таблица 8).


Два конкретных положения согласно перечислениям а) и Ь) показаны на рисунке 20 и определены в таблице 2. Как и ожидалось, они значительно отличаются друг от друга:

•    условие перечисления а) имеет место быть при Ua - 0.423 L и иТА - 0,120 L. что приводит к подъему Енс - Его = 71 мм и А-P смещению Д/нс = Д/го = 0 для длины узла стопы L - 30 см;

•    условие пределения Ь) имеет место быть при Ua ~ 0.222 L и иТА - 0,053 L. что приводит к подъему ЕРВ, - ЕРВЗ - 30 мм и А-P смещению Д/s, = д/в2 = 0 для длины узла стопы L - 30 см.

Поэтому, окончательным шагом по оптимизации является определение компромиссного положения оси наклона ТА платформы стопы, при котором:

подъем Енс • происходящий в момент контакта пятки, и подъем, происходящий в момент отрыва носка, отличаются от указанных в перечислении а) приблизительно на равные значения с противоположными знаками:

А-P смещение д/нс. происходящее в момент контакта пятки, и А-P смещение д/в, происходящее в момент первого максимума испытательной силы Fe(0, Fl(mM, отличаются от нуля приблизительно на равные значения в противоположных направлениях:

А~Р смещение д/ю происходящее в момент второго максимума испытательной силы F{(t). F2anu. и А-P смещение д/го, происходящее в момент отрыва носка, отличаются от нуля приблизительно на равные значения в противоположных направлений.

Как показано на рисунке 20 и определено в таблице 2, условия перечислений с), d) и е) удовлетворительно соответствуют компромиссному положению оси наклона ТА платформы стопы при Ua ~ 0.365 L и иТА 5 0,1 L (значения, приведенные ниже, относятся к длине узла стопы L - 30 см):

•    значения подъема согласно условию перечисления с) равны Енс - 65 мм £ 71 мм £ Ею - 81 мм;

•    значения А-P смещения согласно условиям перечислений d) и е) равны д/ис = 1 мм по направлению вперед по сравнению с д/в, = 2 мм по направлению назад или д fa - 8 мм по направлению вперед по сравнению с д/го - 8 мм по направлению назад соответственно.

3.6.5 Выводы

Анализ, приведенный выше, указывает на положение оси наклона ТА платформы стопы, которое минимизирует значения подъема Е и А~Р смещения Л/ при

Ua s 0,365 L и Uta — 0,1 L.

где L — длина узла стопы, см.

Для того чтобы ограничить сложность конструкции платформы столы, можно учесть зависимость положения оси наклона ТА от длины узла столы L путем соответствующего переноса верхней точки приложения нагрузки Рт, которая в любом случае нуждается в регулировке, т. к. тоже зависит от длины узла стопы L. Это может быть осуществлено несколькими способами, описанными в 3.8.

Рисунок 18 - Влияние положения f оси наклона ТА платформы столы на подъем Е узла стопы в

моменты контакта пятки и отрыва носка

/. и- оси системы координат; Сд- действительный центр голеностопного узла; 7/4, 2 -конкретные положения оси наклона платформы стопы на оси t L - длина узла столы; у^с- угол наклона платформы столы в момент контакта пятки (уме = - 20й); у то- угол наклона платформы стопы в момент отрыва носка {>у0 - 40°); Енс. 1.2 - конкретные значения подъема в момент контакта пятки, соответствующие конкретным положениям оси наклона ТА платформы стопы; Его. «.г - конкретные значения подъема в момент отрыва носка, соответствующие конкретным положениям оси наклона ТА платформы стопы

Рисунок 19 - влияние положения и оси наклона ТА платформы стопы на А-P смещение д/ столы в

момент отрыва носка

f. и- оси системы координат; СА - действительный центр голеностопного узла; ТА0 j - конкретные положения оси наклона платформы стопы на прямой, параллельной оси и: L - длина узла столы; уго- ось наклона платформы стопы в момент отрыва носка (уго = 401-); Afro.о..а-    конкрет

ные значения А-P смещения в момент отрыва носка, соответствующие конкретным положениям оси наклона ТА платформы столы

и

0.2S£    fTK „ = 0.22U

_hi

L

Рисунок 20 -Значения подъема Е и А-P смещения д/при конкретных положениях оси наклона ТА

f. и - оси системы координат; СА - действительный центр голеностопного узла; ТАа Ь ор<-- конкретные положения оси наклона ТА платформы стопы; Л*.«. е. ор> - координаты f конкретных положений оси наклона ТА платформы стопы;    - координаты и конкретных положений оси наклона ТА

платформы стопы; Рв1 - положение нижней точки приложения нагрузки к пятке; Р^г - положение нижней точки приложения нагрузки к носху4 Мне. <** - смещение вперед пятки узла стопы в момент контакта пятки (испытательная сила F - 0) при оптимальном положении оси наклона ТАс# платформы стопы; AfB, ш - смещение назад точки Рв, пятки узла стопы в момент максимальног базового нагружения пятки (испытательная сила F - Г1авм) при оптимальном положении оси наклона TAW платформы стопы; Afe.o* - смещение вперед точки Рвг носка узла столы в момент максимального базового нагружения носха(испытательная сила F- Р2<т4ж) при оптимальном положении оси наклона ТАс# платформы стопы; Мю w - смещение назад точки узла стопы в момент отрыва носка (испытательная сила F = 0) при оптимальном положении оси наклона ТА*# платформы стопы; L - длина узла стопы

Таблица 2 - Координаты fM и оТА оси наклона ТА платформы столы и соответствующие значения

Положение оси наклона ГА. мм

Подъем £. мм

А-P смещение Af. мм

5 5*

-г £

Ь*

• «

Пятка

Носок

Пятка

Носок

U\A

Назад

вперед

Назад

Вперед

18

(та ,= 25

0

34

129(154)

-

6

47 (72) при ГО

-

19

Гтл - 25

Uta 1 = 35

-

137(170)

-

-

24 (38) при ГО

-

19

ft* - 25

<Jta ■> - 73

-

146(187)

-

-

0 (0) при ГО

-

19

(та = 25

Uta з = 59

-

143(181)

-

-

9 (14) при ГО

-

18

(га 2 - 0.4 L

0

67

67(71)

-

12 ПОИ НС

25 (33) при ГО

-

20

(та - 0.222 L

Uta s 0,053 L

49 при НС 30 при Р

105 при ТО 30 при

Р2(,-мл

0 при

Рicmjx

3 при НС

28 при ГО

0 при

20

(та = 0.423 L

uTA- 0.120 L

71 при НС

71 при ГО

0 при НС

0 при ГО

46 при

Р1с-па,

10 при

Р&ГГЛЛ

3 при

РUmax

11 при

Р2гта»

20

(та = 0.365 L

uta - 0.100 L

65 при НС

81 при ТО

1 при НС

8 при ГО

41 При

£гПД»

16 при

р2сгы1

2 при

Ficmax

8 при

р2ета»

Примечание — Значения подъема Е и А-P смещения М в круггых скобках (см. 3.6.2 и 3.6.3) примени-мы;_ес21_плат^о£М£стопы_п£иаддится_в^ействие_^вошиг«^шат^нным_меха^

3.7 влияние подъема Е и А-P смещения &f испытываемого образца, вызванных

наклоном платформы стопы, на условия нагружения по ИСО 22675

Подъем Е и А-P смещение Af испытываемого образца в узле стопы, вызванные при циклическом испытании наклоном платформы стопы до значений унс и у го в моменты контакта пятки и отрыва носка столы, зависящие от положения оси наклона ТА платформы стопы, подробно описаны в 3.6 и проиллюстрированы на рисунках 18 — 20. Конкретные значения приведены в таблице 2.

Один пример влияния подъема Е и А-P смещения Af испытываемого образца в узле стопы на условия нагружения по ИСО 22675 проиллюстрирован на рисунках 21 и 22 для двух разных конструкций испытательного оборудования, кратко описанных в 3.3.2 и 3.3.3.

Ситуация, проиллюстрированная на рисунках 21 и 22. определена:

•    конкретным положением верхней точки приложения нагрузки Рг при значениях fT L и ит t. соответствующих конкретной длине узла стопы L:

•    положением оси наклона ТА платформы стопы на прямой, проходящей через верхнюю точку приложения нагрузки Рт параллельно оси и:

- (виртуальной) конструкцией голеностопного узла или узла стопы с плоской подошвой стопы, проиллюстрированной схематическим изображением узла стопы;

•    моментом отрыва носка при угле наклона платформы стопы ую = 40*. установленном в ИСО 22675:2006. таблица 11.

Из рисунков 21 и 22 можно заключить следующее.

a)    Подъем Ето и А-P смещение Afro испытываемого образца з точке узла стопы, вызванные наклоном платформы стопы на угол ую, приводят к углоаовому перемещению испытываемого образца относительно верхней точки приложения нагрузки Рг на Дч>го.

Значение углового перемещения Д<рго. достигнутое испытательным оборудованием согласно 3.3.2 и рисунку 21. менее чем достигнутое испытательным оборудованием согласно 3.3.3 и рисунку 22. из-за того что «внутренняя» верхняя точка приложения нагрузки Рт имеет фиксированное положение на испытываемом образце, и. следовательно, фиксированное расстояние до точки узла столы, в то время как «внешняя» верхняя точка приложения нагрузки Рте имеет фиксированное положение на основном элементе испытательного оборудования и. следовательно, расстояние до точки узла стопы испытываемого образца короче приблизительно на значение его подъема.

b)    Угловое перемещение испытываемого образца относительно верхней точки приложения нагрузки Рт {Рте) приводит к увеличению угла между узлом стопы (подошвой) и (контактной поверхностью) платформой стопы до общего значения Уто. t««i = Yro + Дфго

c)    Несомненно, отклонение угла наклона у платформы столы от заданного профиля (кривой) повлияет на значения углов аи(), связанных с углом наклона у формулой а + р = у (см. формулу (1) и рисунок 1].

d)    В дополнение к влиянию на значения углов аир, приведенных в перечислении с), сборка, осуществленная согласно 3.3.3 и рисунку 22. обеспечивает увеличение значения угла аго. яте, образованного параллельной оси и линией, проходящей через верхнюю точку приложения нагрузки Рге. и прямой, соединяющей эту точку с точкой на узле стопы. Это увеличение, вероятно, уменьшит значение отношения FjiFp тангенциальной и перпендикулярной составляющих силы, воздействующей на платформу стопы (см. рисунок 1).

e)    Необходимо обратить внимание на более раннее утверждение [см. 3.3.4. перечисление Ь) 2)]. согласно которому система в сборке согласно 3.3.3 и рисунку 22 наклонена под углом Д<р70- Во3* можные эффекты, возникающие из-за этих угловых перемещений, приведены в 3.3.4. перечисление Ь) 2).

Значение угла А^о может быть вычислено с помощью общей формулы, приведенной ниже, которая обеспечивает достаточную точность в диапазоне происходящих угловых перемещений

в виде

Значение иге может быть вычислено из условия (0.75 L -    /г)2 + иге2 -

<0.75 L - Г, - Afro)2 + (иг-Яго)2-

Значение аго может быть вычислено с помощью общей формулы

в виде

Для сборок согласно рисункам 21 и 22 и длины узла стопы L - 30 см применимы следующие значения (см. также таблицу 3):

- сборка согласно рисунку 21: Дфго 5 4.03*; аго. рг = 16.69'- при ит = 667 мм (см. ИСО 22675:2006, таблица 7);

• сборка согласно рисунку 22: Дфго - 5.14*; аго рте - 20.96* при ите - 522 мм [см. условие, следующее из формулы (24Ь)].

Соответствующее применение формулы (24) позволяет вычислить угловое перемещение Д<р испытываемого образца относительно верхней точки приложения нагрузки Рг (Рте)- вызванное наклоном платформы стопы, при любом другом значении дГв отдельные моменты заданного цикла нагружения.

Для конкретных значений дГ— см. 3.6.4. рисунки 18 - 20 и таблицу 2.

Для того чтобы еще раз продемонстрировать влияние положения оси наклона ТА платформы стопы, был вычислен или графически определен набор значений для конкретных положений оси наклона ТА при fTA, = 25 мм; иТА , = 0 мм и fTA г - 0.365 L, иТА. 2 = 0.10 L: согласно 3.6.5 все данные относятся к длине узла стопы L - 30 см.

Результаты приведены в таблице 3. содержащей:

• значения Д-Р смещения д/ и углового перемещения Дф в заданные моменты цикла нагружения;

- значения отклонения Думм общего угла у*** = у + Дф между узлом стопы (подошвой) и (контактной поверхностью) платформой узла столы для периода между моментами от 210 до 420 мс и периода между моментами от 480 до 570 мс после контакта пятки, в которые угол наклона у(0 платформы столы, созданный кривошипно-шатунным механизмом 60:40 (см. рисунок 10). отклоняется от заданного значения на минус 4.5 5Ду5 плюс 4.4е.

Последующий список значений интересен по следующей причине.

Как показано в 3.5 и проиллюстртроеано на рисунках 14 и 15. отклонение минус 4.5 £ Ду s плюс 4.4елияет только на отклонение составляющей силы Ft от заданного профиля минус 36 Н £ Ft £ плюс 46 Н.

Это отклонение может быть уменьшено или увеличено угловым перемещением Дф испытываемого образца относительно верхней точки приложения нагрузки Рт (Рте), упомянутым выше, при этом оно зависит от положения оси наклона ТА платформы столы, влияя на значения и направления А-Р смещения Д7 испытываемого образца в узле стопы, и сборок согласно рисунков 21 и 22.

Например, положение оси наклона ТА при fa , - 25 мм и ии. 1 = 0 в сборке согласно рисунку 21 увеличивает положительное отклонение на ду = 4.4®. произведенное кривошипно-шатунным механизмом 60:40 в момент времени, равный 540 мс после контакта пятки, а в другие моменты на 3.3V (см. таблицу 3). Очевидно, это значительно увеличит соответствующее положительное отклонение FT.

Соответствующие значения, указанные в таблицу 3. раскрывают следующее.

Диапазоны углового перемещения А<р. вызванного наклоном платформы стопы с ее осью наклона ТА. расположенной в положении при fa , = 25 мм и иТА , = 0 мм. значительно уменьшаются в положении оси наклона ТА при fa, 2 = 0.365 L и uta2s 0.10 L согласно 3.6.5:

a)    для положения оси наклона ТА платформы стопы при fa i = 25 мм и им. i = 0 мм диапазон углового перемещения Дф составляет 0,5V вперед £ Дф £ 4* назад;

b)    для положения оси наклона ТА платформы стопы при fa 2 = 0.365 L и иТА 2 - 0.10 L согласно 3.6.5 при длине узла стопы L - 30 см. т. е. для положения при fa 2 = 0.3в5 - 30 см = 110 мм и итл.2- 0.10 -30 см = 30 мм, область углового перемещения д«р составляет 0.7° вперед £ д<? s 0.7е назад;

c)    одним конкретным эффектом уменьшения диапазона углового перемещения Дф является уменьшение значительного отклонения Дугом1 общего угла -(юш - у + Дф между узлом стопы (подошвой) и (контактной поверхностью) платформой столы в период между моментами времени от 480 до 570 мс после контакта пятки.

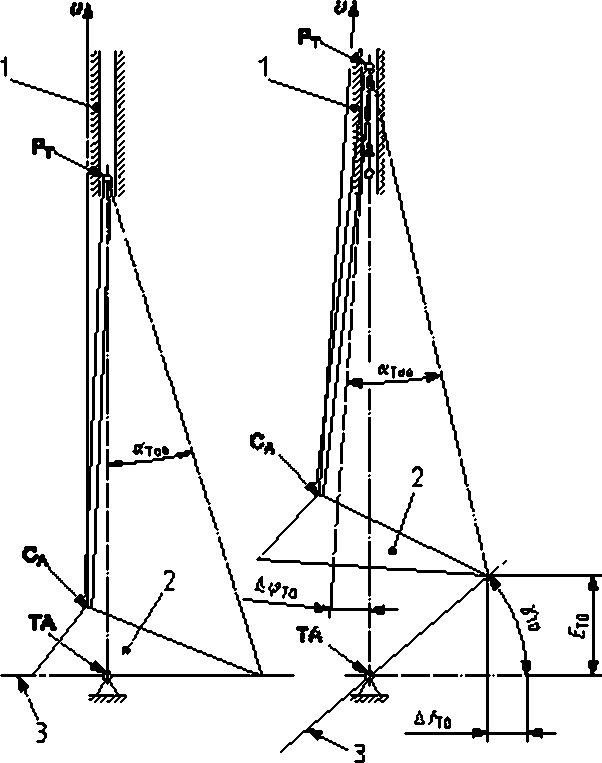

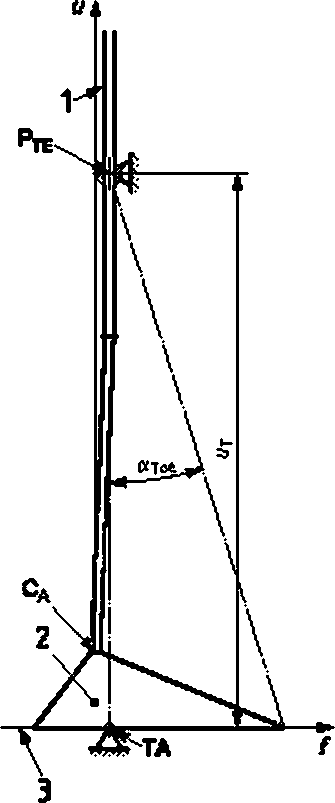

Рисунок 21 - Иллюстрация влияния А-P смещения дf на угловое перемещение Дф испытываемого образца относительно «внутренней» верхней точки приложения нагрузки Рг в сборке согласно 3.3.2

1 - аксиальная направляющая, зафиксированная на основной конструкции оборудования па* раллельно оси и системы координат; 2 - схематическое изображение стопы; 3 - платформа стопы; СА -действительный центр голеностопного сустава; Рг- «внутренняя*» верхняя точка приложения нагрузки с фиксированным положением на испытываемом образце; ТА • ось наклона платформы стопы

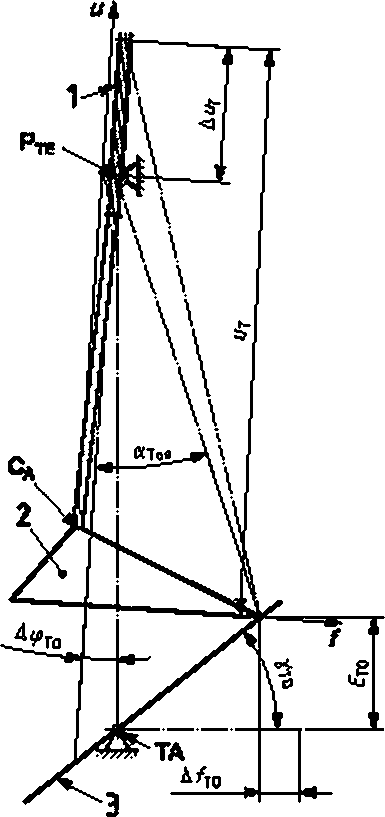

Рисунок 22 - Иллюстрация влияния А-P смещения Af на угловое перемещение д<р испытываемого образца относительно я внешней» верхней точки приложения нагрузки Рге в сборке согласно 3.3.3

1 - аксиальная направляющая, способная менять угол наклона относительно оси. проходящей через точку Рте и зафиксированная на основной конструкции оборудования параллельно оси наклона ТА платформы стопы; 2 - схематическое изображение стопы; 3 - платформа столы; Сл - действительный центр голеностопного узла; Р^ - «внешняя» верхняя точка приложения нагрузки на оси. зафиксированная на основной конструкции оборудования параллельно оси наклона ТА платформы стопы (см. позицию 1); ТА - ось наклона платформы стопы

Таблица 3 - Конкретные значения, демонстрирующие влияние А-P смещения Af на угловое перемещение д<р испытываемого образца относительно верхней точки приложения нагрузки Pi для длины узла стопы L = 30 см

Мо

мент

вре

ме

ни.

мс

Ситуация

Положение оси наклона ТА

А-P смещение д f

Задан-ный угол наклона T-*

Угол наклона у. произведенный кривошипно-шатунным механизмом 60:40. ’

Угловое перемещение Лф. *

Общее отклонение утла между узлом стопы и платформой. *

ft А. мм

U7A. мм

Зна

чение.

мм

Направ

ление

0

Контакт пятки

25

0

6

Вперед

-20

-20

0.5

0.5

150

f~iar*R В точке

Ре у

25

0

3

Вперед

- 15

15

0.3

0.3

210

Отклонение угла наклона у. произве-денное кри-вошипно-шатунным механизмом 60:40

25

0

5 1

Вперед

- 10.5

11.3

5 0.1

0.8

240

5 1

Вперед

-7.5

-9.2

5 0.1

- 1.7

270

£1

Вперед

- 4

-6.6

5 0.1

- 2.6

300

5 1

Вперед

0

-3.9

5 0.1

3.9

330

0

4

0.5

0

-4.5

360

5 1

Назад

8

3.7

5 0.1

4.3

390

1.5

Назад

12

8.6

0.1

3.3

420

4

Назад

16

14

0.3

- 1.7

450

Рга.Л1 в точке Рв2

25

0

9

Назад

20

20

0.8

0.8

480

Отклонение угла наклона у. произве-денное кривошипношатунным механизмом 60:40

25

0

13

Назад

24

26.4

1.1

3.5

510

27

Назад

28

32.1

2.3

6.4

540

38

Назад

32

36.4

3,3

7.7

570

46

Назад

36

39

3.9

6.9

600

Отрыв

носка

25

0

47

Назад

40

40

4.0

4.0

0

Контакт пятки

0.365 L

0.10 L

1

Назад

-20

-20

0.1

-0.1

150

F,amд е точке

Рву

0.365 L

0.10 L

2

Назад

- 15

- 15

0.2

- 0,2

210

Отклонение угла наклона v. произве-денное кри-вошипно-шатунным механизмом 60:40

0.365 L

0.10 L

3

Назад

10.5

- 11.3

0.3

0.5

240

4

Назад

-7.5

- 9.2

0.3

- 1.4

270

3

Назад

- 4

-6.6

0.3

2.3

300

2

Назад

0

3.9

0.2

- 3.7

330

0

4

-0.5

0

-4.5

360

2

Вперед

8

3.7

0.2

4.5

390

5

Вперед

12

8.6

0.4

3.7

420

6

Вперед

16

14

0.5

2.5

450

р2тл, в точке

Рв7

0.365 L

0.10 L

8

Вперед

20

20

0.7

-0.7

480

Отклонение угла наклона у. произве-денное кривошипно-шатунным механизмом 60:40

0.365 L

0.10 L

7

вперед

i4

26.4

0.6

1.8

510

2

Вперед

28

32.1

0.2

3.9

540

2

Назад

32

36.4

0.2

4.6

570

5

Назад

36

39

0.4

3.4

600

Отрыв носка

0.365 L

0.10 L

8

Назад

40

40

0.7

0.7

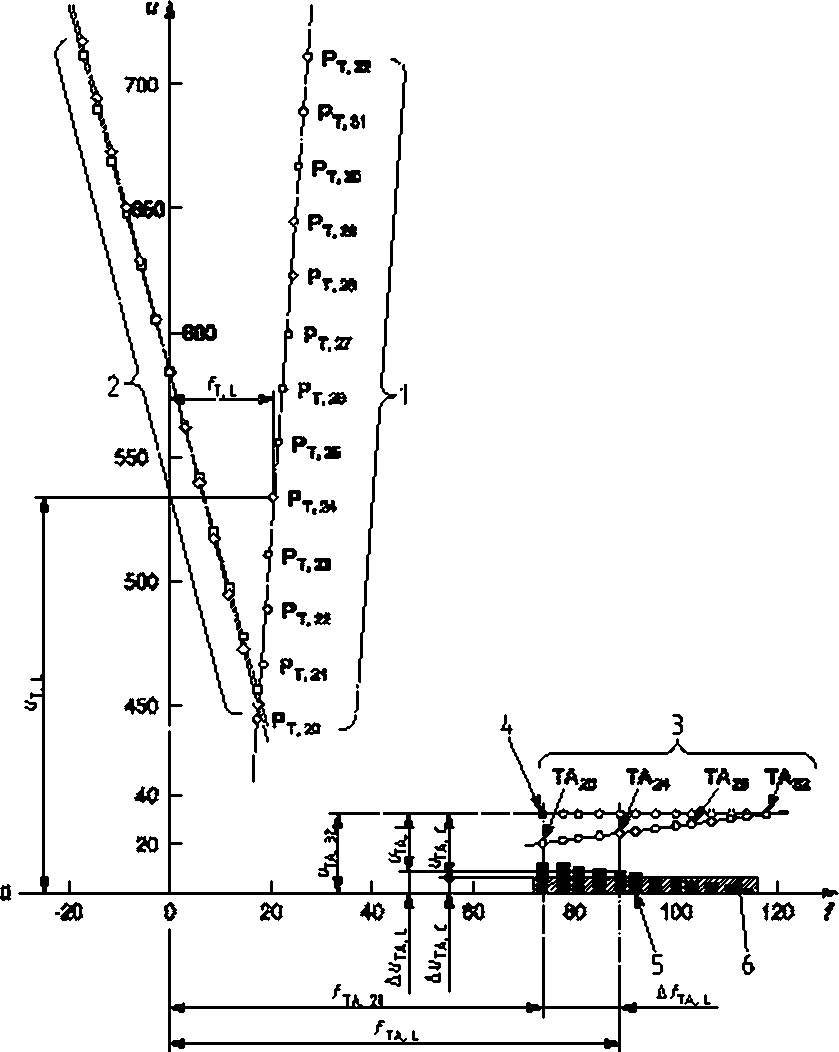

3.8 Перенос верхней точки приложения нагрузки Рт для компенсации зависимости

положения оси наклона ТА платформы стопы от длины узла стопы L

3.8.1    Общие положения

Как указано в 3.6.5. можно учесть зависимость положения оси наклона ТА платформы стопы от длины узла стопы L путем соответствующего переноса верхней точки приложения нагрузки Рт, кото* рая в любом случае нуждается в установке, т. к. также зависит от длины узла столы L.

Эта процедура имеет два преимущества:

- упрощает установку испытываемого образца в испытательное оборудование, т. к. уменьшает число регулировочных работ:

• для нее не обязательна конструкция платформы стопы с возможностью регулировки оси наклона (но см. примечания к 3.8.2).

3.8.2    Возможности переноса верхней точки приложения нагрузки Рт

Согласно рисунку 23 процедура, указанная в 3.8.1. принципиально может быть выполнена посредством:

a)    установления постоянного стандартного или компромиссного положения оси наклона ТА платформы стопы, определенного смещениями (та. ю и uta. зз (см. примечание 1) или игл с соответственно (см. примечание 2);

b)    переноса верхней точки приложения нагрузки Рт. L. соответствующей конкретной длине

стопы L испытываемого образца, параллельно оси f на AfTA. i со значением д^гд L - (fTA м - fTA L). представляющим разность между смещением fTA 20 постоянного положения оси наклона ТА [см. перечисление а)] и ее смещением Ьал, соответствующим конкретной длине узла стопы L (см. таблицу 4);

c)    переноса верхней точки приложения нагрузки Рг. i. соответствующей конкретной длине узла столы L испытываемого образца, параллельно оси и на диТА L [см. ниже перечисление 1)) или &иТА с [см. ниже перечисление 2)]. где

1)    значение дигл i - (игл эз - игл i) представляет разность между смещением игл зз постоянного положения оси наклона ТА [см. перечисление а» и ее смещением итА t. соответствующим конкретной длине узла столы L. и

2)    значение Аитл. с - (t/м эз - игл с) представляет разность между смещением итА эз постоянного положения оси наклона ТА [см. перечисление а)) и заданным компромиссным смещением игл с оси наклона ТА платформы столы, унифицировано для испытываемых образцов любой длины узла стопы L. при этом значения ДиГА i и ДиГд с соответствуют толщине компенсационных пластик, используемых для подъма контактной поверхности платформы стопы, требуемой для их подгонки к значению игл l или игд с соответственно (но см. примечание 3).

Результаты перечислений с) 1) и с) 2) также приведены в таблице 4.

Примечание 1- Возможности переноса верхней точки приложения нагрузки Р:. показанные в настоящем пункте, на рисунке 23 и приведенные в таблице 4. требуют постоянного стандартного положения оси наклона ТА. определяемого значением (та. <.. соответствующим наименьшему размеру, и значением им. t. соответствующим наибольшему размеру узла стопы, вдиапаэоне 20 см S L S 32 см. который охватывает подавляющее большинство размеров узлов стоп, представленных на испытание. При необходимости этот диапазон может быть легко расширен для меньших или больших размеров с соответствующей заменой значений AftA t. Литл i и Дом. с*

Примечание 2 - Наиболее подходящим унифицированным компромиссным смещением uiA с оси наклона ТА платформы стопы, указанным в перечислении с) 2). является то. которое обеспечивает значения А-Р смещения дf. приводящие к наименьшим отклонениям от заданных условий нагружения [см. 3.6.1, перечисление Ь) и 3.7] как в момент Ргт„ для испытываемого образца голеностопного узла или узла стопы с маленькой длиной стопы, например L - 20 см. так и в момент отрыва носка испытываемого образца голеностопного узла или узла стопы с большой длиной стопы, например L = 32 см.

Согласно рисунку 24 это имеет место при итл с - 26 мм (0.1 L согласно 3.6.5 для узла стопы длиной L- 26 см), применимом ко всем длинам стопы L. используемым вместе с индивидуальным смещением fTA - 0.365 L согласно 3.6.5 для каждой индивидуальной длины узла стопы L (см. рисунок 24). Результирующие смещения дfB м = 7.7 мм и дfn 32 = 12.3 мм вызовут угловые перемещения Д<р образца относительно верхней точки приложения нагрузки Рг в сборке согласно 3.3.2 немного менее 1й (0.99"). (Соответствующее угловое перемещение д«р относительно верхней точки приложения нагрузки Рте в сборка согласно 3.3.3 немного превышает 1°).

Примечание 3- Компромиссом в конструкции платформы столы может быть ограничение регулировки положения оси наклона ТА только в направлении и. Его техническая реализация довогъно проста, т. к. фиксированное расстояние между двумя последовательными положениями и оси наклона ГД. равное 1 мм (см.

рисунок 22 и таблицу 4). может быть обеспечено, например, набором пазов, вырезанных в контактных поверхностях сборных блоков опоры оси наклона ТА и платформы стопы, к которой они прикручиваются винтами. В этом случае компенсационные пластины, упомянутые в перечислкнии с), не нужны.

3.8.3 Практичность

Процедура, описанная а 3.8.1 и 3.8.2. считается целесообразной и практичной, т.к.:

•    обеспечивает соответствующие средства уменьшения подъема Е и А-P смещения дf испытываемого образца в узле стопы, вызванных наклоном платформы стопы до значений, соответствующих моментам контакта пятки и отрыва носка (см. З.в);

•    упрощает установку испытываемого образца в испытательное оборудование, т. к. уменьшает объем регулировочных работ (см. 3.8.1):

•    не усложняет конструкцию платформы стопы до неприемлемой степени (см. 3.8.2).

Единственное различие заключается в том. что ось и системы координат (см. ИСО 22675:2006.

подраздел 6.2 и рисунок 1) и действительный центр голеностопного узла (см. ИСО 22675. пункт 6.7.3) расположенный на ней. используемый в качестве базы при регулировке испытываемого образца и установке его в испытательное оборудование, более не имеет фиксированного положения относительно основания испытательного оборудования. Кроме того, они сохраняют фиксированное положение относительно верхней точки приложения нагрузки Рт и. следовательно, перемещаются вместе с ней.

Рисунок 23 - Иллюстрация возможности переноса верхней точки приложения нагрузки Рт для компенсации зависимости положения оси наклона ТА платформы стопы от длины узла стопы L

1 - индивидуальное положение верхней точки приложения нагрузки Рт. t при разной длине узла стопы L; 2 - перенесенные положения верхней точки приложения нагрузки Рт. l при разной длине узла стопы L: положения, отмеченные квадратами, соответствуют переносу д^ГЛ. L и ДиГ4 L. а положения, отмеченные ромбами, соответствуют переносу AfTA L и Лита с: 3 - индивидуальное положение оси на-клона ТАс платформы стопы при разной длине узла стопы L: 4 - постоянное стандартное или компромиссное положение оси наклона ТА платформы столы при /гд. го и итл. зг или и та. с соответственно: 5 - индивидуальный подъем контактной поверхности платформы стопы посредством компенсационных пластин разной толщины ЛиМ (. (или посредством соответствующей регулировки), адаптированный для индивидуальной длины узла стопы L: б - унифицированный подъем контактной поверхности платформы стопы Д(/гд. с для адаптпции к компромиссному смещению иТл. с- применимый к узлам стопы любой длины L

Рисунок 24 - Иллюстрация влияния постоянного компромиссного смещения итл. с оси наклона ТА платформы стопы на А-P смещение Д/в узле стопы при разной длине узла стопы L [см. 3.8.2.

лречисление с) 2)]

/, и - оси системы координат: Сл го.». зг - конкретные положения действительного центра голе* иостопного узла СА. соответствующие конкретной длине узла стопы L - 20 см. L - 26 см и L - 32 см; ТАго 26 зг - конкретные положения оси наклона ТА платформы стопы, соответствующие конкретной длине узла стопы L - 20 см, L - 26 см и L - 32 см; Uta. с. » ». зг - размер унифицированного компро-миссного смещения и - итл - 26 мм (0.1 • длина узла стопы L - 26 см}, соответствующий конкретной длине узла стопы L - 20 см, L * 26 см и L - 32 см; Рву - положение нижней точки приложения нагрузки к пятке; Рв2 - положение нижней точки приложения нагрузки к носку:    и * смещение впе

ред нижней точки приложения нагрузки Раг в момент максимального базового нагружения носка (испытательная сила F - Рнгга,). соответствующее конкретной длине узла стопы L - 20 см; Д/го. зг - смещение назад точки узла столы в момент отрыва носка (испытательная сила F- 0). соответствующее конкретной длине узла стопы L - 32 см; L - длина узла стопы

Таблица 4 - Возможности переноса верхней точки приложения нагрузки Рт для компенсации зависимости положения оси наклона ТА платформы столы от длины узла столы L__

Длина

узла

стопы

а

L . см

Координаты «нормального» положения верхней точки приложения нагрузхи Рг t

Координаты «нормального» положения наклоне оси ТА платформы стопы

Процедура согласно 3.8.2. перечисление Ь). и 3.8.2. перечисление с) 1). для компенсации при постоянном стандартном положении оси наклона ГА платформы стопы с координатами ft* 20 = 73^ и «мм» 32Ь

Перенос Р, t согласно 3.6.2, перечисление Ь). и 3.8.2, перечисление с) 2). для компенсации при постоянном компромиссном положении оси наклона ГА платформы стопы с координатами Гм. 20 s 73 и U,А С = 26

ft 1 мм

ом

мм

Г,* с. мм

Um i

мм

Песенос Pi ,

Толщина

исполь

зуемых

компенса

ционных

пластин.

мм

Aft* 1. мм

дим Сс. мм

А/гд, t мм

Дим 1 мм

20

17

445

73

20

0

12

12

0

6

21

18

467

77

21

4

11

11

4

6

22

19

489

80

22

- 7

10

10

- 7

6

23

19

511

84

23

- 11

9

9

- 11

6

24

20

534

88

24

- 15

8

8

- 15

6

25

21

556

91

25

- 18

7

7

- 18

6

26

22

578

95

26

22

6

6

- 22

6

27

23

600

99

27

26

5

5

- 26

6

28

24

623

102

28

29

4

4

29

6

29

24

645

106

29

- 33

3

3

- 33

6

30

25

667

110

30

37

2

2

37

6

31

26

689

113

31

- 40

1

1

40

6

32

27

711

117

32

44

0

0

44

6


' Диапазон длин узла столы 20 см SL S 32 см охватывает подавляющее большинство размеров, представленных на испытание. Этот диапазон может быть легко расширен для меньших или больших размеров с соответствующей заменой значений Aft* i. Дим <. и Дим с-

0 Показанная возможность переноса верхней точки приложения нагрузки Р> требует постоянного стандартного положения оси наклона ГА. определенного значением /м. t. соответствующим наименьшему размеру, и значением. им. 1. соответствующим наибольшему размеру узла стопы, в диапазоне 20 см Si. s 32 см.

! При реальном расположеии платформы столы с осью наклона ГА при унифицированном компромиссном смещении им с относительно поверхности платформы стопы, значение Дим с должно быть равно нулю. Значение Аиг* с = 6 применяется только при специальном расположении, указанном в 3.8.2. на рисунке 23 и в настоящей таблице. Что касается различи между смещением им м = 32. соответствующим максимальной длине узла стопы L » 32. и наиболее подходящим постоянным компромиссным смещением им с * 26 при длине узла стопы L * 26 (см. примечание 2 в 3.8.2). это позволяет проиллюстрировать эффект переноса в двух разных


3.9 Влияние положения оси наклона ГА платформы стопы на момент относительно оси наклона и крутящий момент

В зависимости от расстояния до линий нагружения, показанных на рисунке 25. положение оси наклона ТА платформы стопы при fa. s на прямой линии, проходящей через верхнюю точку приложения нагрузки Рт параллельно оси и. обеспечивает более сбалансированное соотношение угловых моментов. возникающих в моменты максимального нагружения пятки F<anM (1-й максимум профиля нагружения) через 150 мс после контакта пятки (25 % периода нагружения, см. примечание) и максимального нагружения носка F2<ma, (2-й максимум профиля нагружения) через 450 мс после контакта пятки (75 % периода нагружения, см. примечание), чем положение оси наклона ГА платформы столы при Ua - 0.365 L иим: 0,10 L. представленное в 3.6. как подходящее положение относительно сбалансированности соотношения подъема Е и А-P смещения Af (см. 3.6.5).

Примечание - Моменты времени 150 мс и 450 мс относятся к периоду нагружения 600 мс. который соответсвует среднему времени фазы опоры при типичном цикле ходьбы продолжительностью 1 с (остальное время 400 мс цикла ходьбы соответствует фазе переноса).

На первый взгляд, положение оси наклона ТА платформы стопы при fTA , может рассматриваться как предпочтительное положение относительно сбалансированного крутящего момента функционирующей системы.

Однако это не так е случаях кривошипно-шатунных механизмов по 3.4.2, рисунок 10. и 3.4.3, рисунок 11. Более того, есть положение оси наклона ТА платформы столы при fTA - 0.365 L и иТА - 0,10 L. которое лучше сочетается с параметрами переноса силы таких кривошипно-шатунных механизмов, что будет показано далее.

В любой момент времени Г, крутящий момент относительно коленвала кривошипно-шатунного механизма, возникший из-за углового момента платформы столы, определен формулой

МсмлмьаИ = [(F„ • D^VDm.tA Dm.cs ■ Ю 3 (Н м).    (26)

где Маankihan — крутящий момент относительно коленвала;

Рй — результирующая сила;

Dfr.ta — расстояние от линии действия результирующей силы Fs до оси наклона ТА.

мм;

Ооя. та - расстояние от подвижного штока DR до оси наклона ТА. мм;

Dor . cs - расстояние подвижного штока DR до коленвала CS. мм.

Характеристики передачи сил кривошипно-шатунными механизмами согласно 3.4.2, рисунок 10. и 3.4.3. рисунок 11, в моменты максимального нагружения пятки Fimax (1-й максимум профиля нагружения) и максимального нагружения носка Fan** (2-й максимум профиля нагружения) через 150 и 450 мс после контакта пятки, проиллюстрированы на рисунках 26 и 27.

Значения F«.    . гд, 0оя. тл и 0оя. cs, приведение в таблице 5. вместе с соответствующими

значениями крутящего момента М. создаваемого кривошипно-шатунным механизмом, расчитаны с использованием формулы (26).

Эти значения приводят к следующим выводам:

•    наиболее сбалансированный крутящий момент относительно коленвала достигается в комбинации платформы стопы с осью наклона ТА. расположенной при fTA - 0,365 L и иТА - 0,10 L. с приводом кривошипно-шатунного механизма согласно 3.4.2 и рисункам 10 и 26;

•    при комбинации платформы стопы той же конструкции с приводом кривошипно-шатунного механизма согласно 3.4.3 и рисункам 11 и 27. крутящий момент относительно коленвала в направлении его вращения значительно больше, чем в направлении, противоположном его вращению;

- при комбинации платформы стопы с осью наклона ТА. расположенной при Ua. >. с любым из приводов кривошипно-шатунного механизма, приведенных выше, крутящий момент относительно коленвала в направлении, противоположном вращению, имеет значение, равное 2.5 х значениям соответствующего крутящего момента, созданного в предыдущих комбинациях.

‘Действительное плечо рычага, определенное расстоянием до гмнии нагружения согласно (7) от оси ТА.

*    Действительное плечо рычага, определенное расстоянием до гмнии нагружения согласно (2) от оси ГД*.

' Действительное плечо рычага, определенное расстоянием до лн*ии нагружения согласно (3) от оси ТА-.

в Действительное плечо рычага, определенное расстоянием до линии нагружения согпаою (3) от оси ТА^,,.

*    Действительное плечо рычага, определенное расстоянием до линии нагружения согласно (4) от оси ТА-.

' Действительное плечо рычага, определенное расстоянием до линии нагружения согласно (5) от оси ГАш

Рисунок 25 - Иллюстрация действительных плеч рычагов

1 - положение линии нагружения узла столы а момент F1<ffla„ платформа стопы наклонена от* носительно оси ТА\ на угол п; 2- положение линии нагружения узла столы в момент Fiema». платформа стопы наклонена относительно оси ГД** на угол у,; 3    - положение линии нагружения

узла стопы в момент Ршп, платформа стопы находится в нейтральном положении: 4 - положение ли* нии нагружения узла столы в момент Fzcma*. платформа стопы наклонена относительно оси TAt на угол у2; 5 - положение линии нагружения узла столы в момент F2atv*ж. платформа стопы наклонена относительно оси ТАт на угол у2

Момент на-гружвния

Расстояние до подвижного штока OR. от

оси наклона ТА (Г), мм

коленвала CS (2). мм

F1QTUJ

83.5

11.8

94.0

33.0

я*™

79.8

46.9

ТА

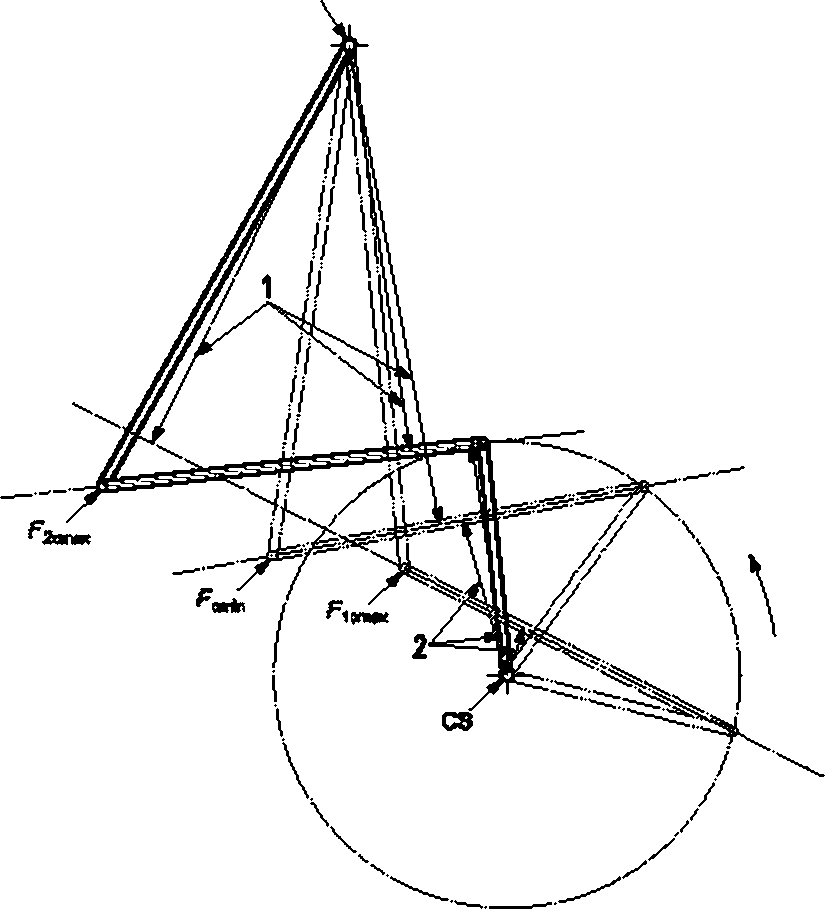

Рисунок 26 - Передача силы при асимметричном (60:40) приводе кривошипно-шатунного механизма

согласно 3.4.2 и рисунку 10

ТА


Момент на-груження

Расстояние до подвижного штока OR от

оси наклона ГД 11). мм

коленвала CS (2). мм

^ итль

67.1

19.0

78.0

42.3

95.6

56.2

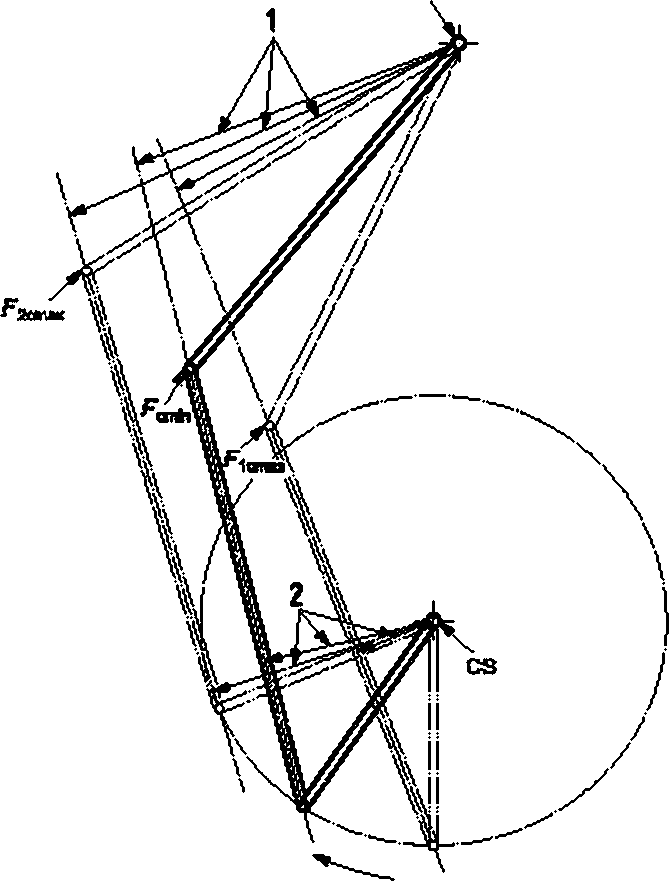

Рисунок 27 - Передача силы при симметричном (50:50) приводе криеошипночиатунного механизма

согласно 3.4.3 и рисунку 11


Таблица 5 - Моменты относительно оси наклона ТА и коленвала CS. создаваемые испытательной силой F(t) при уровне нагрузки Р5. приложенной к испытываемому образцу длиной узла стопы L - 30 см

Момент нагружения

<0

Г

Расстояния оси наклона ТА от линии нагружения, мм

Момент относи те гь но оси наклона3, Н м

Расстояние до подвижного штока от

Момент^ прило-женный к коленвалу CS.

Нм

оси наклона ТА. мм

коленвала CS. мм

Положение оси наклона при (та * 110 и Uta - 30

* о

5 я й

г Ь

Ш

§ г и

I

Кривошипно-шатунный механизм 6040

Кривошипно-шатуншй механизм 50;50

Кривошипношатунный механизм 60:40

Кривошипно-шатунный механизм 50:50

Кривошипношатунный механизм 60:40

Кривошипно-шатунный механизм 50:50

F «так

1280

- 160.5

-205

83.5

67,1

11.8

19,0

29

58

70.7

-90

13

26

Fcmjri

850

-71.8

61

94,0

78,0

33,0

42,3

21

33

14.1

12

4

7

F2aпак

1280

50.9

65

79,8

95,6

46,9

56,2

-38

38

131.0

168

-99

99

Отрицательные моменты поддерживают вращение коленвала; положитегъные моменты прелятсвуюг его вращению.

Положительные моменты действуют в направлении вращения; отрицательные моменты действуют в направ-пении, противоположном вращению._

3.10 Альтернативная конструкция платформы стопы

Как показано на рисунке 26 и следует из изложенного ниже, полицентрическая конструкция платформы стопы обеспечивает ряд преимуществ по сравнению с моноцентрической (шарнирной) конструкцией, указанной в предыдущем тексте.

Вплоть до максимально угла наклона указанной платформы стопы, который равен углу наклона в момент отрыва носка уго = 40е- все критические параметры поддерживаются на уровнях ниже самых низких значений, которые только возможны при моноцентрической (шарнирной) конструкции платформы стопы;

•    максимальное значение подъема Е„,лх = 57 мм;

•    максимальное значение А-P смещения равно дГтак = 7,5 мм. Это значение может быть значительно уменьшено посредством компенсационной пластины толщиной приблизительно 15 мм:

- при начальном положении наклона платформы стопы, представляющим, например, момент контакта пятки, горизонтальное смещение мгновенного центра вращения 1C (см. рисунок 29) достаточно хорошо соответствует мгновенному положению нижней точки приложения нагрузки Рв. показанному на рисунке 7. Это приводит к низким значениям расстояния до линии действия результирующей силы Fr от оси наклона ТА и. следовательно, к низким значениям углового момента (см. 3.9).

Единственным недостатком полицентрической конструкции платформы стопы в соответствии с рисунком 28. который может рассматриваться в настящее время, является большая сложность конструкции.

Примечание - Создание конструкции хорошо адаптированного приводного кривошипно-шатунного механизма 8 соответствии с рисунком 28 находится в стадии разработки.

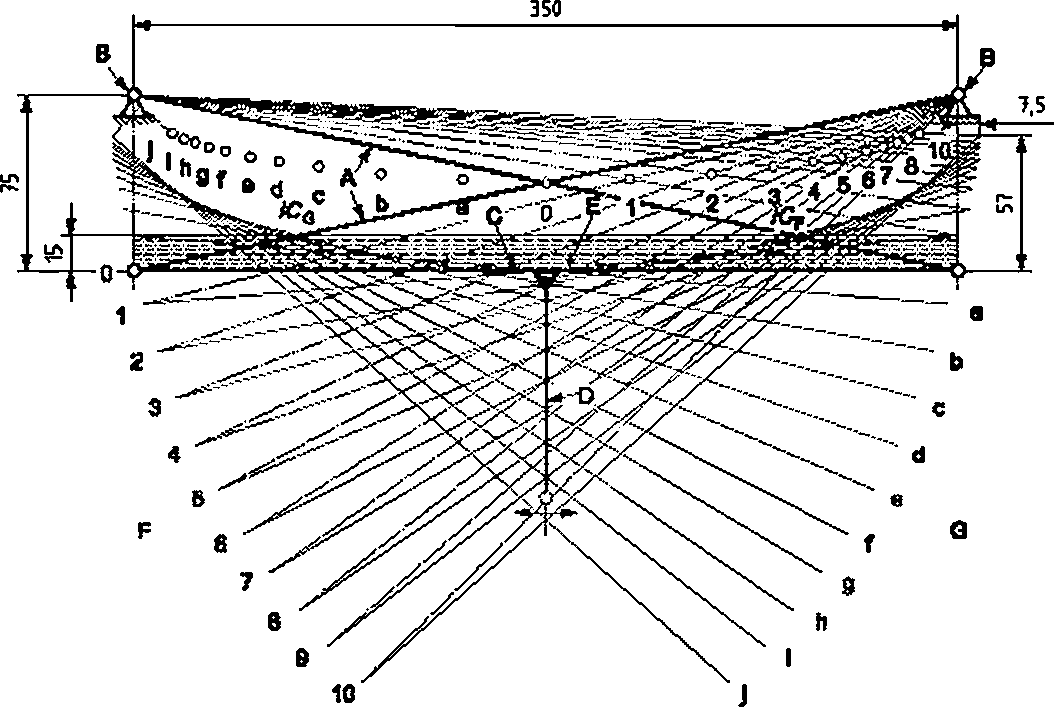

Рисунок 28 - Параметры наклона платформы стопы полицентрической (четырехэлементной

рычажной) конструкции

А - элементы 1 и 2 четырехэлементной рычажной конструкции платформы стопы; В -подвеска элементов 1 и 2 на основе, представляющей элемент 3; С - платформа стопы, представ* ляющая элемент 4: D - консоль, подсоединяемая к подвижному штоку DR кривошипно-шатунного механизма;    компенсационная пластина; F - индивидуальные (положительные) по

ложения наклона от 0 до 10 платформы стопы; ICf - индивидуальные мгновенные центры вращения от 0 до 10, соответствующие индивидуальным (положительным) положениям наклона от 0 до 10 платформы стопы; G - индивидуальные (отрицательные) положения наклона от а до у платформы стопы; /Св - индивидуальные мгновенные центры вращения от а до у. соответствующие индивиду* альным (отрицательным) положениям наклона от а до у платформы стопы

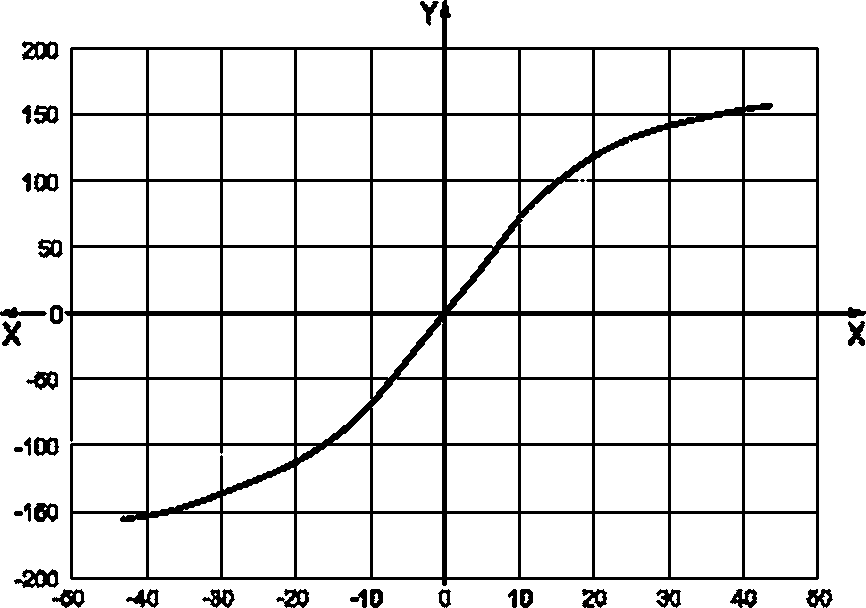

Рисунок 29 - Горизонтальное смещение мгновенного центра IC платформы столы лолицентрической

(четырехэлементной рычажной) конструкции

X-угол наклона платформы столы, У- горизонтальное смещение мгновенного центра IC платформы стопы лолицентрической (четырехэлементной рычажной) конструкции

Приложение А (справочное}

Информация по ИСО 22675

Выбранные положения настоящего стандарта также рассматриваются в ИСО 22675:2006. приложения А и Е. Для удобства использования соответствующие разделы и подразделы приведены в таблице А.1 вместе с соответствующими разделами и подразделами настоящего стандарта.

Таблица А.1 - Выборка из содержания ИСО 22675:2006. приложения А и Е. и перечень соответствующих »аз2елов_нэстоящего>ста^а£та;^(ото£ых_в^£ан^е_^10ложеж«_£эссмат£И8аютс^_^^_^^^^^^^^^^

Выбранные разделы и подразделы ИСО 22675. приложения А и Е

Соответствующие разделы и подразделы настоящего стандарта

Номер

Наименование

Номер

А.2

Применение условий нагружеюя при разных уровнях нагрузки

2

А-2.1

Общие положения

2.1'

А 2.2

Направления статического и максимального циклического базового нагружения пятки и носка

2.2

А.2.2.1

Основные соотношения и условия

2.2.1"

А.2.22

Линю действия результирующих базовых сил Р*t и F„:

2.2.2*

А.2.23

Положение ееохней толчки поиложения нагоуэки Pi

2.2.3*

А2.3

Значения статического и максимального циклического базового нагружения пятки и носка

2 3"

А.2.4

Условия базового нагоужения пои статических и циклическом испытаниях

2.4

А.2.4 1

Статические испытания

2.4.Г*

А.2.4 2

Циклические испытания

2.4 2"

Е 3.2

Влияние положения оси наклона ТА платформы стопы на польем Е и А-Р смешение Д/ испытываемого обоазиа в узле стопы

3.6

Е 3.2.1

Общие положения

3.6.V

Е 3.2.2

Выводы

36.5"

Е 3.3

Влияние подъема Е и А — Р смещения V образца, вызванных наклоном платформы стопы, на условия нагружения по настоящему стандарту

3.7*

Е 3.4

Перенос верхней точки приложения нагрузки Р, для компенсации зависимости наклона оси ТА платсЬоомы стопы пои длине узла стопы L

3.8

Е 3.4.1

Общие положения

3.8.1"

Е 3.4.2

Возможности леоеноса ееохней точки поиложения нагоуэки Pi

3.82"

Е.3.4.3

Поакгичность

3.8.3"

Примечание — Положения подразделов, помеченных полностью включены е ИСО 22676:2006; положения подразделов, помеченных . включены только частично.

Библиография

|1]    ИС0 10326:2006

(2]    И СО 22675:2006


Протезирование. Испытания конструкции протезов нижних конечностей. Требования и методы испытаний

Протезирование. Испытание голеностопных узлов и узлов стоп протезов нижних конечностей. Требования и методы испытаний

УДК 615.477.22:006.354    ОКС 11.180.10

11.040.40

Ключевые слова: голеностопные узлы, узлы стоп, требования, методы испытаний, конструкция ис» пытательного оборудования

Подписано в печать 01.10.2014. Формат 60х84,/в-Уел. печ. л. 6.98. Тираж 33 акз. Зак. 3853.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

ФГУП «СТАНДАРТИНФОРМ»

123995 Москва. Гранатный пер.. 4.

- платформа стопы длиной 2 350 мм: 2 - консоль заданной длины 100 мм: 3 - подвижный

шток заданной длины 75 мм: 4 - плечо кривошипа заданной длины 47 мм: 5 - коленвал; ТА -ось наклона платформы стопы
